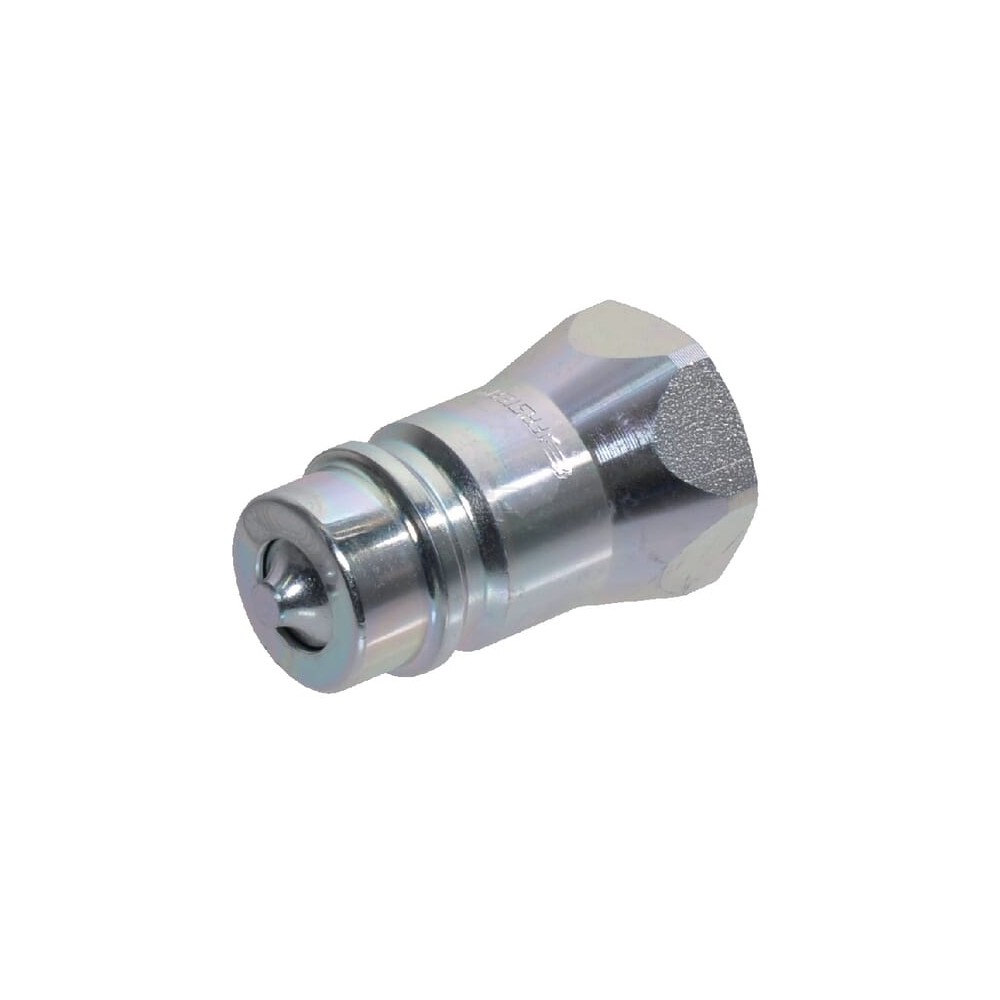

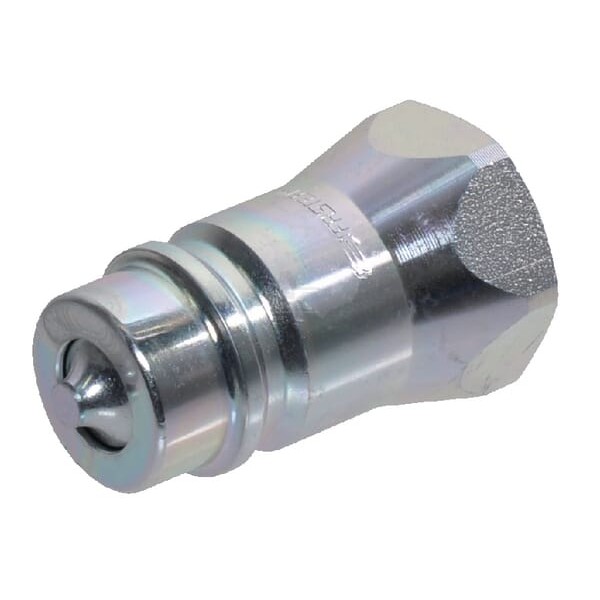

Szybkozłącze wtyczka 1/2" gwint wew. 1/2" BSP 2NV

Specyfikacje

Klapa kierowania strumieniem oleju na tylnej stronie sprężyny

Zastosowanie

• Przewody przepływu wstecznego
• Uniwersalne zastosowanie
• Płyny na bazie oleju mineralnego

Właściwości

W połączeniu ze złączami samoodcinającymi (np. 3CFPV) można łączyć pod ciśnieniem od strony wtyku

Korzyści

Zapobiega blokadzie strumienia oleju w przypadku dużego przepływu zwrotnego

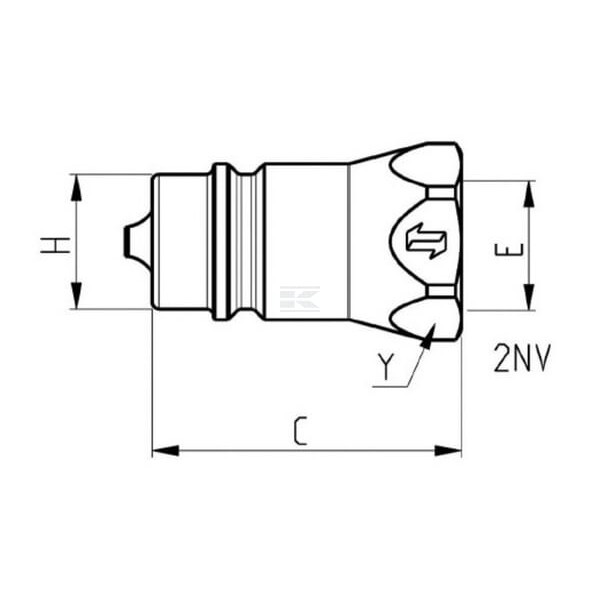

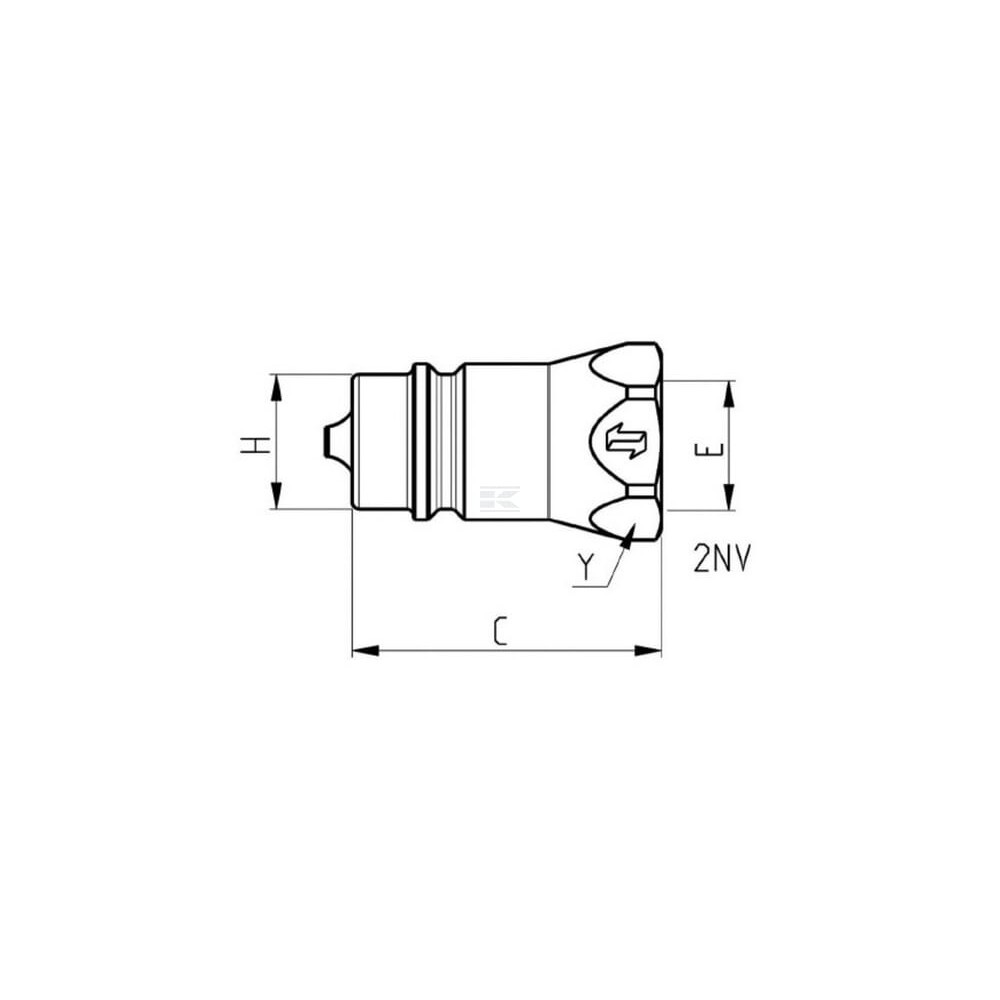

Dane techniczne

• Seria: 2NV
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Męskie
• Rozmiar: 1/2
• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Żeńskie
• Złącze 2, średnica gwintu: 1/2
• Ilość zwojów na cal gwintu złącza nr 2: 14
• Złącze 2, typ gwintu: BSPP
• Przepływ przy ciśnienu 2 bar: 60
• Ciśnienie robocze: 300
• Możliwość podłączenia pod ciśnieniem: Nie
• Breakaway function: Nie
• Typ blokady szybkozłącza: Kulki po obwodzie
• Male probe diameter (mm) (mm): 20,5
• Średnica zew.: 30
• Ciśnienie rozrywające: 1000
• Rozmiar: 12,5
• Norma ISO: 7241-A
• Temperatura robocza min.: -25
• Temperatura robocza max.: 125
• Rozmiar klucza 1: 27
• Rozmiar (kod): BG 3
• Długość całkowita: 47
• Materiał uszczelnienia: Guma nitrylowa
• Material: Stal
• Obróbka powierzchni: Ocynk
• Waga: 92,4
• Złącze 1, typ gwintu: BSP
• Złącze 1, średnica gwintu: 1/2
• Średnica połączenia nr 1: 0,81
• Średnica przyłącza nr 1: 20,5
• Średnica zew.: 1,18
• Rozmiar klucza złącza nr 1: 1,06
• Rozmiar klucza złącza nr 1: 27
• Materiał: Stal
• Kształt: Prosty
• Długość całkowita: 1,85
