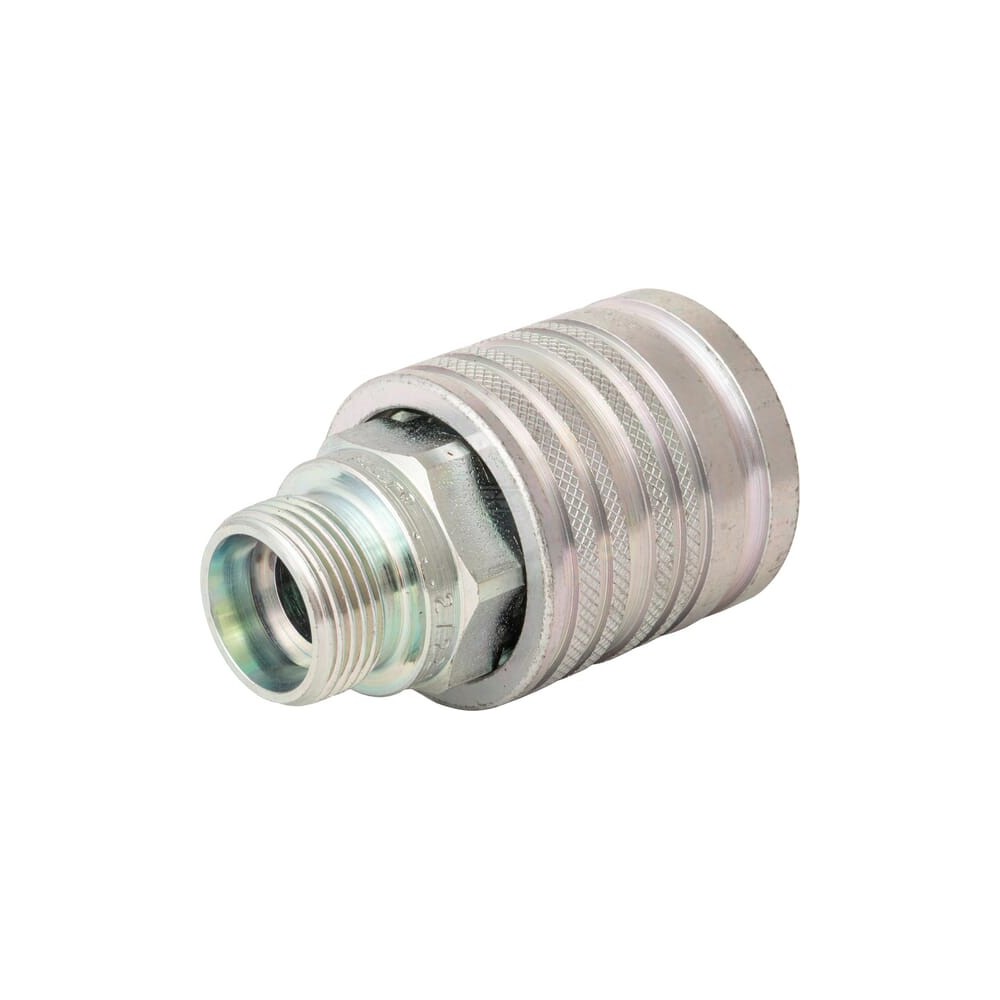

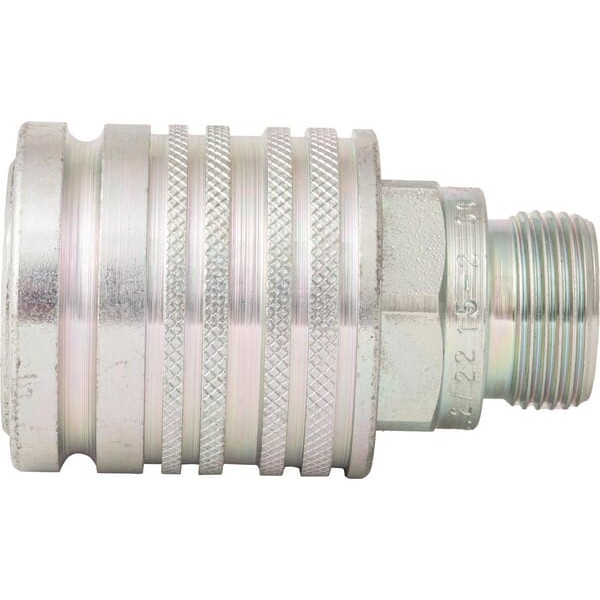

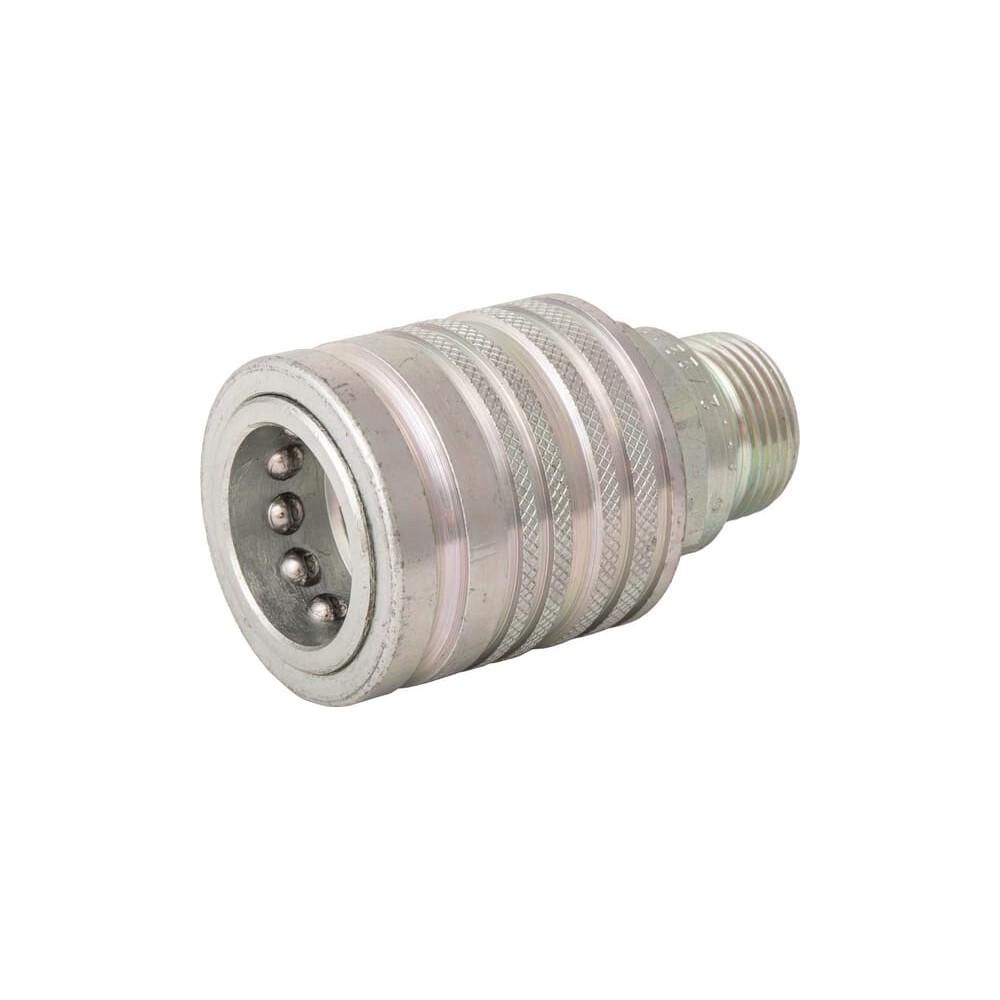

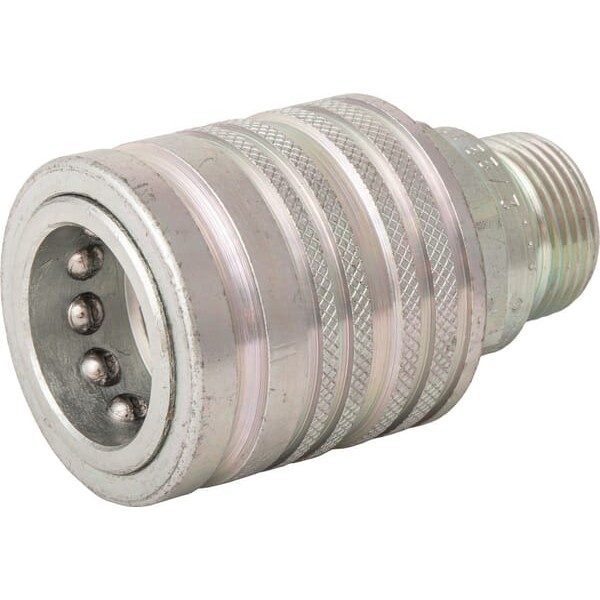

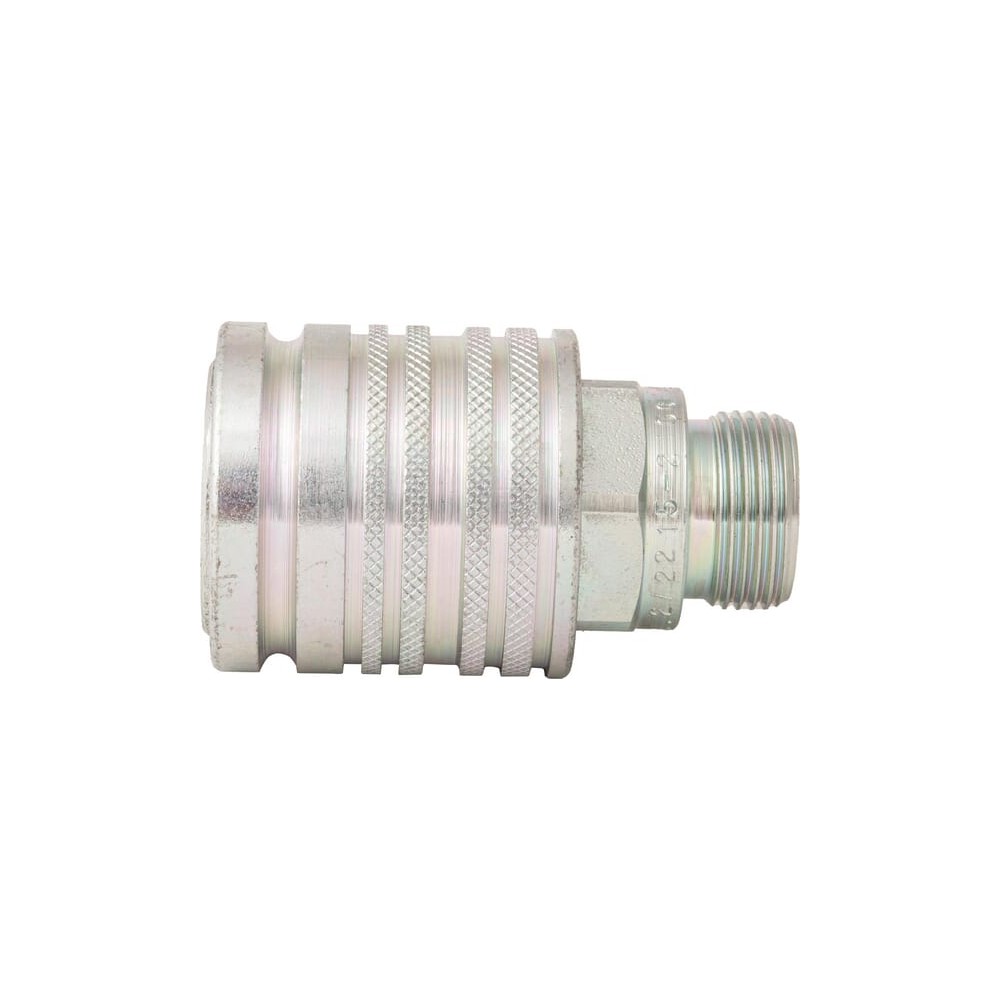

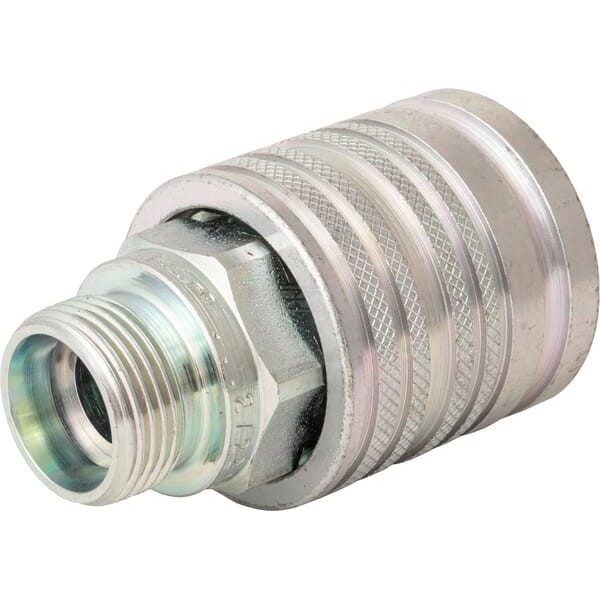

Szybkozłącze gniazdo CPV 1/2" gwint zewnętrzny M22x1.5 15L

Zastosowanie

• Uniwersalne zastosowanie
• Maszyny rolnicze
• Płyny na bazie oleju mineralnego

Właściwości

• Zasada Push & Pull
• Osiowe uruchamianie tulei blokującej w obu kierunkach (działanie dwustronne)
• Funkcja zrywania
• Hartowanie indukcyjne w miejscach narażonych na szybkie zużycie

Informacje techniczne

Łączenie następuje poprzez wciśnięcie wtyczki (obsługa jedną ręką)

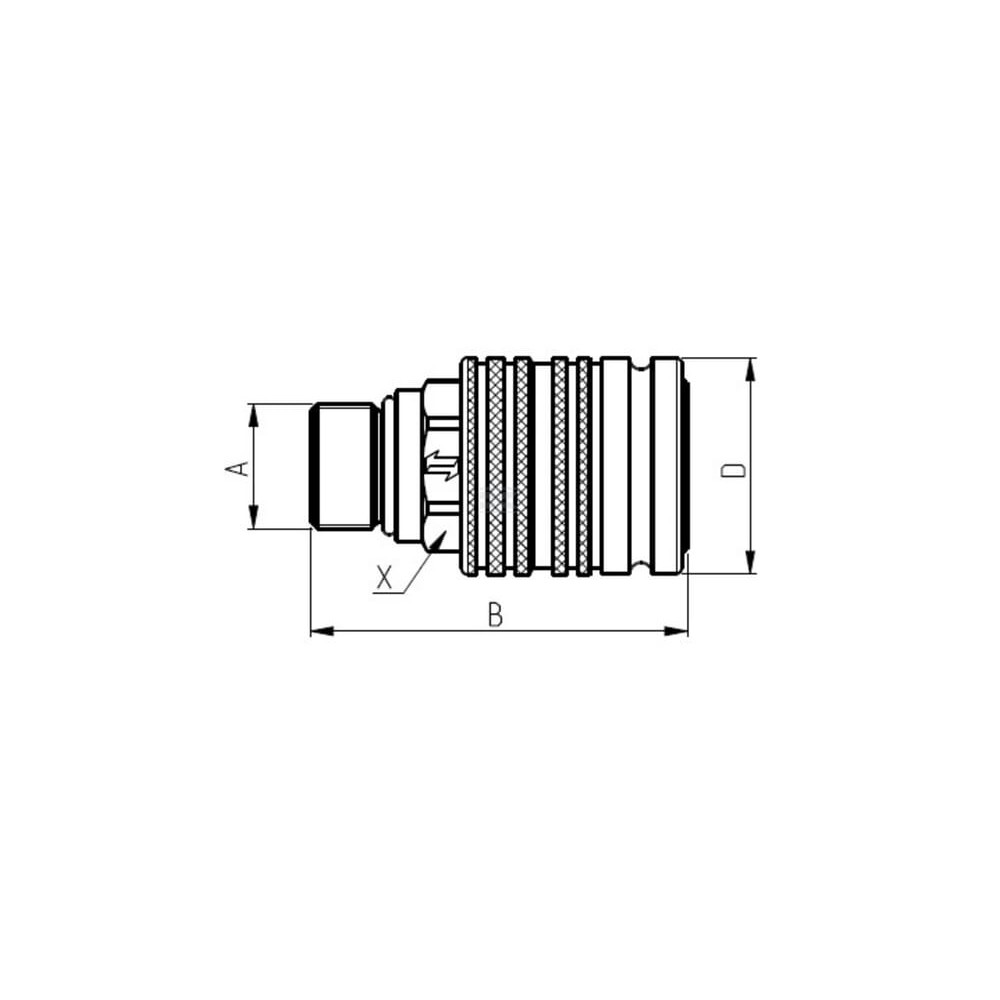

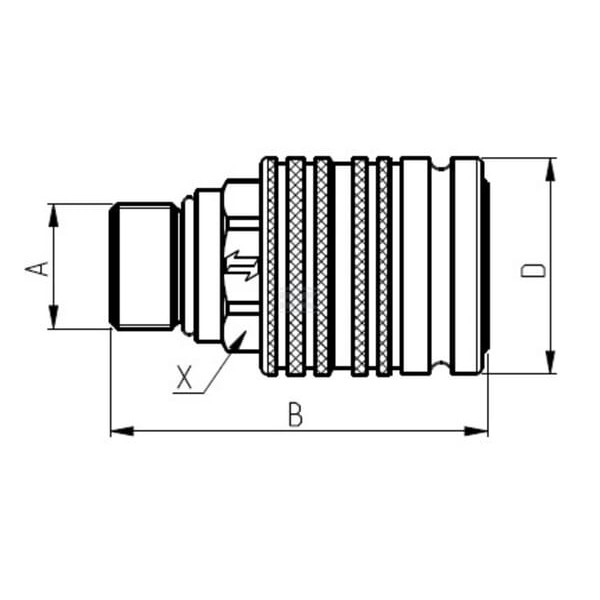

Dane techniczne

• Seria: CPV
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Żeńskie
• Rozmiar: 1/2
• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Męskie
• Złącze 2, typ gwintu: Metryczny
• Złącze 2, średnica gwintu: M22
• Złącze 2, skok gwintu: 1.50
• Typ przyłącza nr 2 - kod: 15L
• Przepływ przy ciśnienu 2 bar: 75
• Ciśnienie robocze: 250
• Możliwość podłączenia pod ciśnieniem: Nie
• Breakaway function: Tak
• Decompression valve: Nie

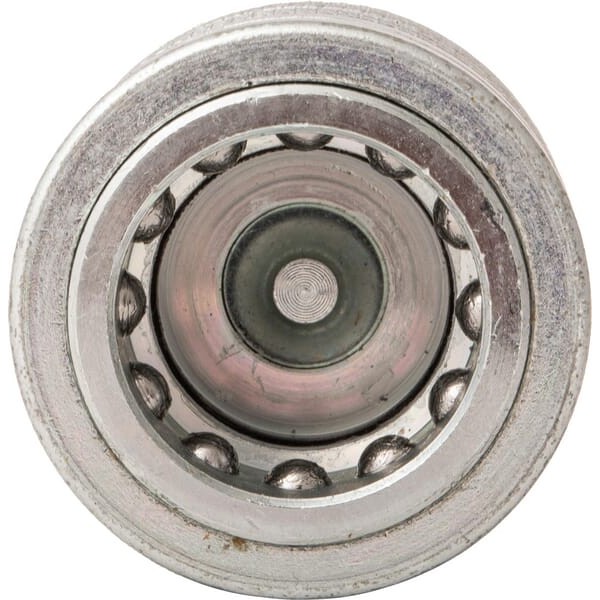

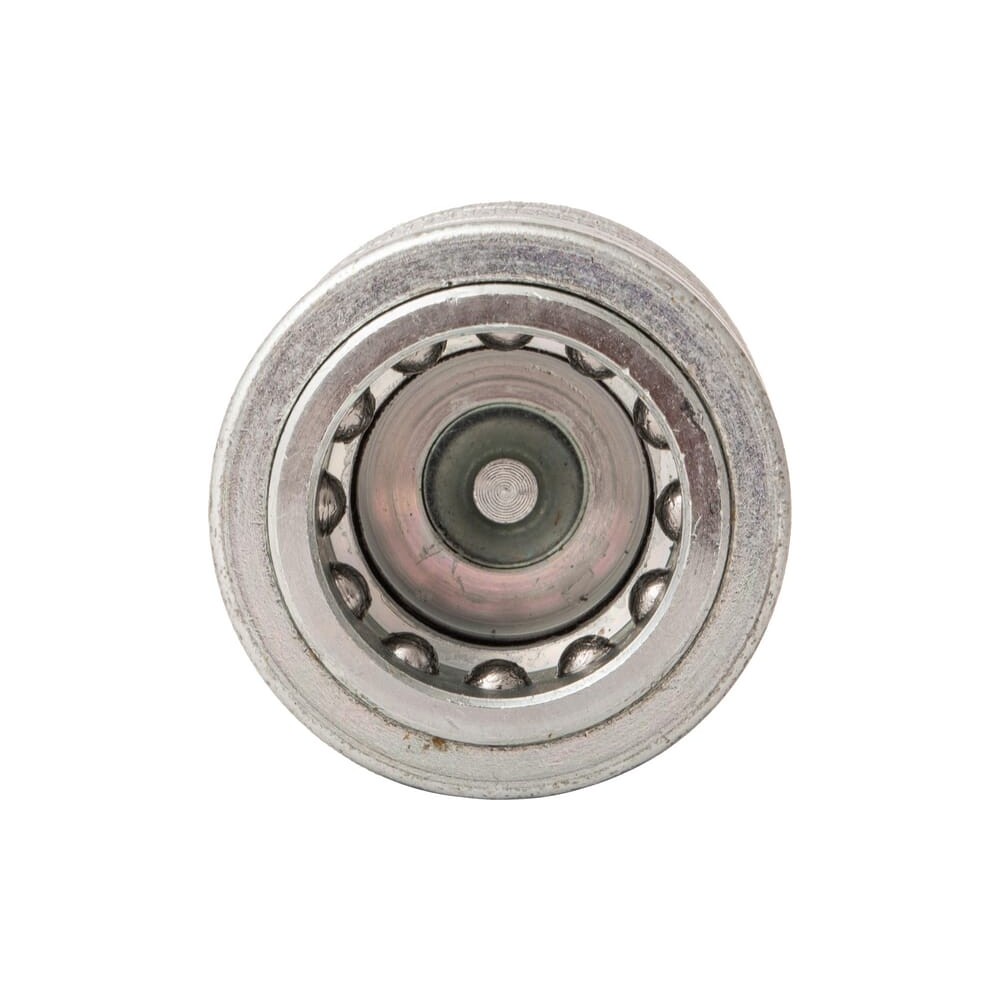

• Typ blokady szybkozłącza: Kulki po obwodzie
• Male probe diameter (mm) (mm): 20,5
• Średnica zew.: 38
• Ciśnienie rozrywające: 1000
• Rozmiar: 12,5
• Norma ISO: 7241-A
• Rozmiar klucza 1: 27
• Rozmiar (kod): BG 3

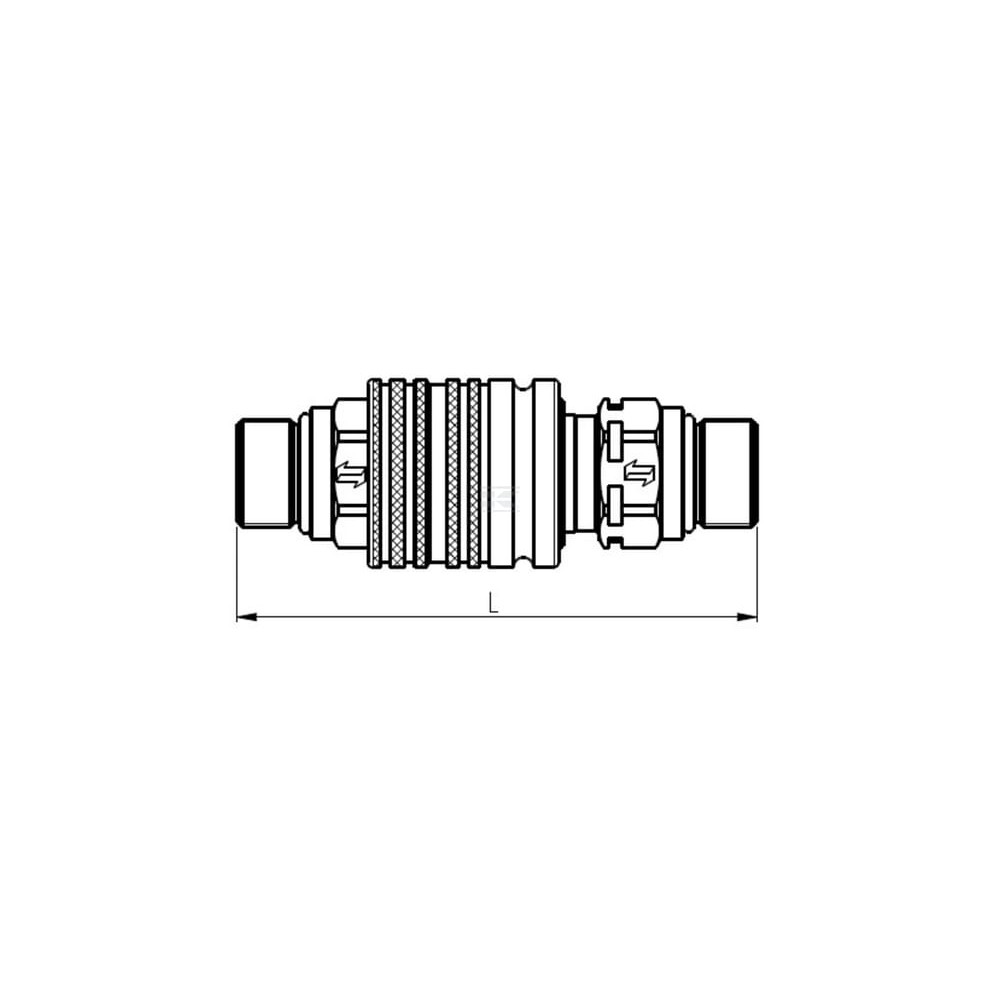

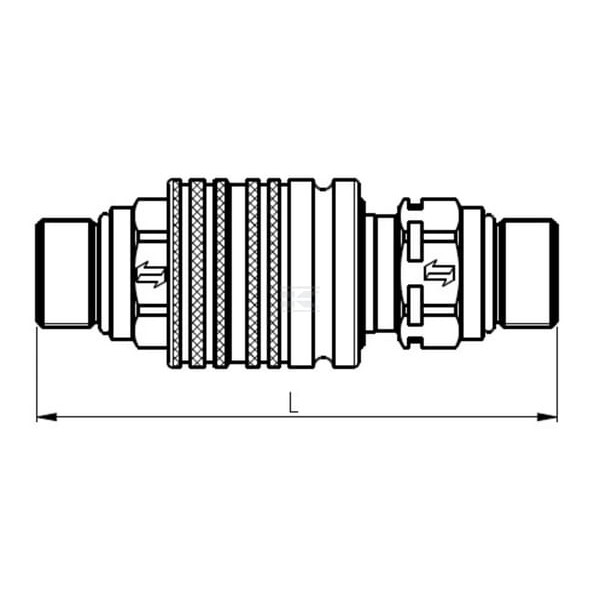

• Długość całkowita: 62,3
• Materiał uszczelnienia: Guma nitrylowa
• Material: Stal
• Obróbka powierzchni: Ocynk
• Numer referencyjny OE: CPV082/2215 FX
