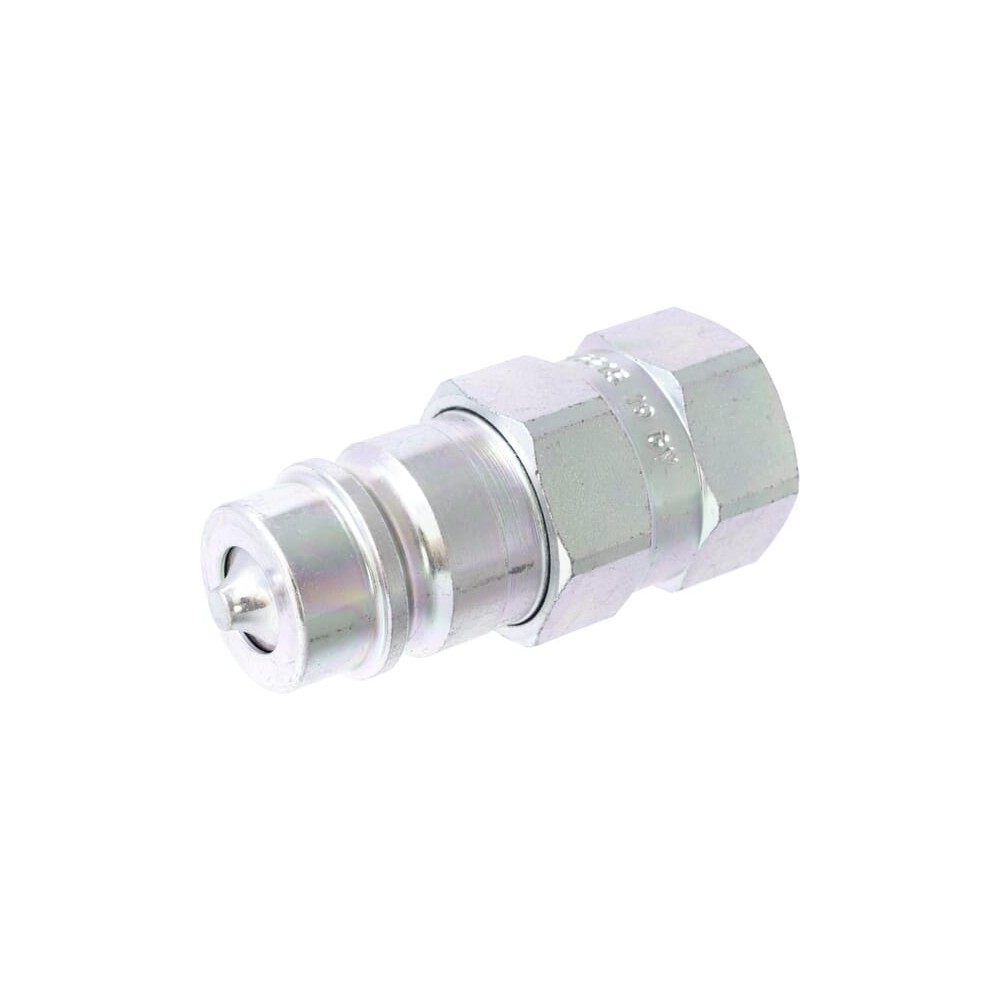

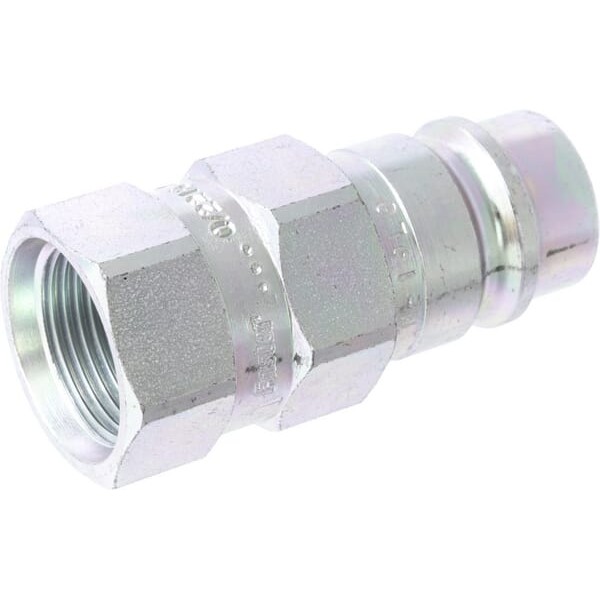

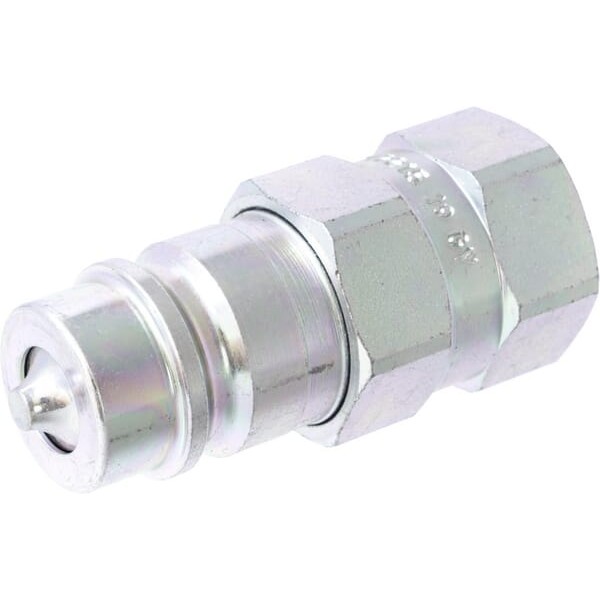

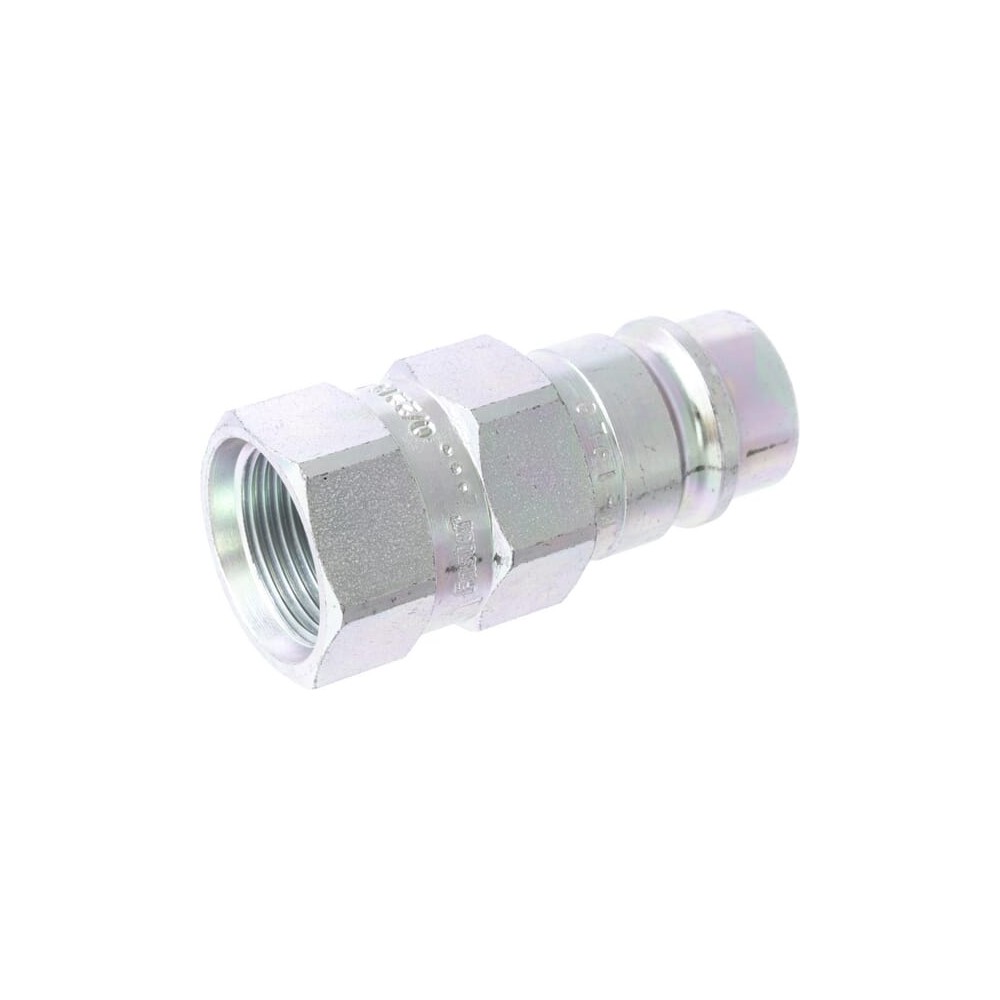

Szybkozłącze wtyczka CNV 1/2" gwint wewnętrzny M22x1.5 15L

Zastosowanie

• Uniwersalne zastosowanie
• Maszyny rolnicze
• Płyny na bazie oleju mineralnego

Właściwości

• Hartowanie indukcyjne w miejscach narażonych na szybkie zużycie
• Pasują do gniazd CPV Faster

Informacje techniczne

Łączenie następuje poprzez wciśnięcie wtyczki (obsługa jedną ręką)

Dane techniczne

• Seria: CNV
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Męskie
• Rozmiar: 1/2
• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Żeńskie
• Złącze 2, typ gwintu: Metryczny
• Złącze 2, średnica gwintu: M22
• Złącze 2, skok gwintu: 1.50
• Typ przyłącza nr 2 - kod: 15L
• Przepływ przy ciśnienu 2 bar: 15
• Ciśnienie robocze: 250
• Możliwość podłączenia pod ciśnieniem: Nie
• Breakaway function: Nie
• Decompression valve: Nie
• Typ blokady szybkozłącza: Kulki po obwodzie

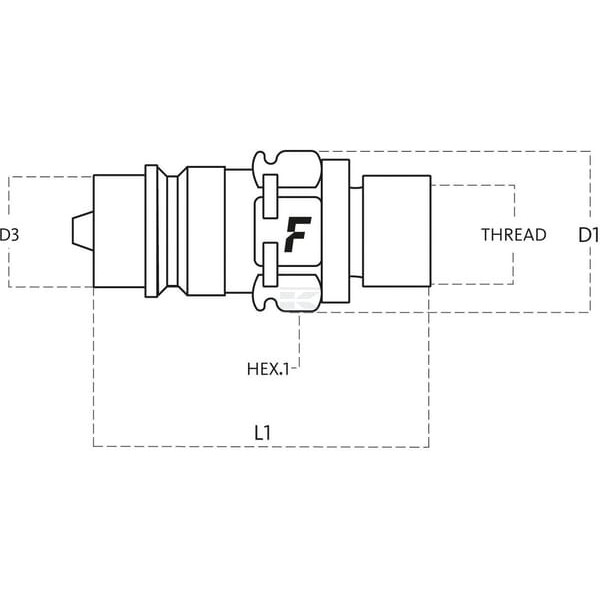

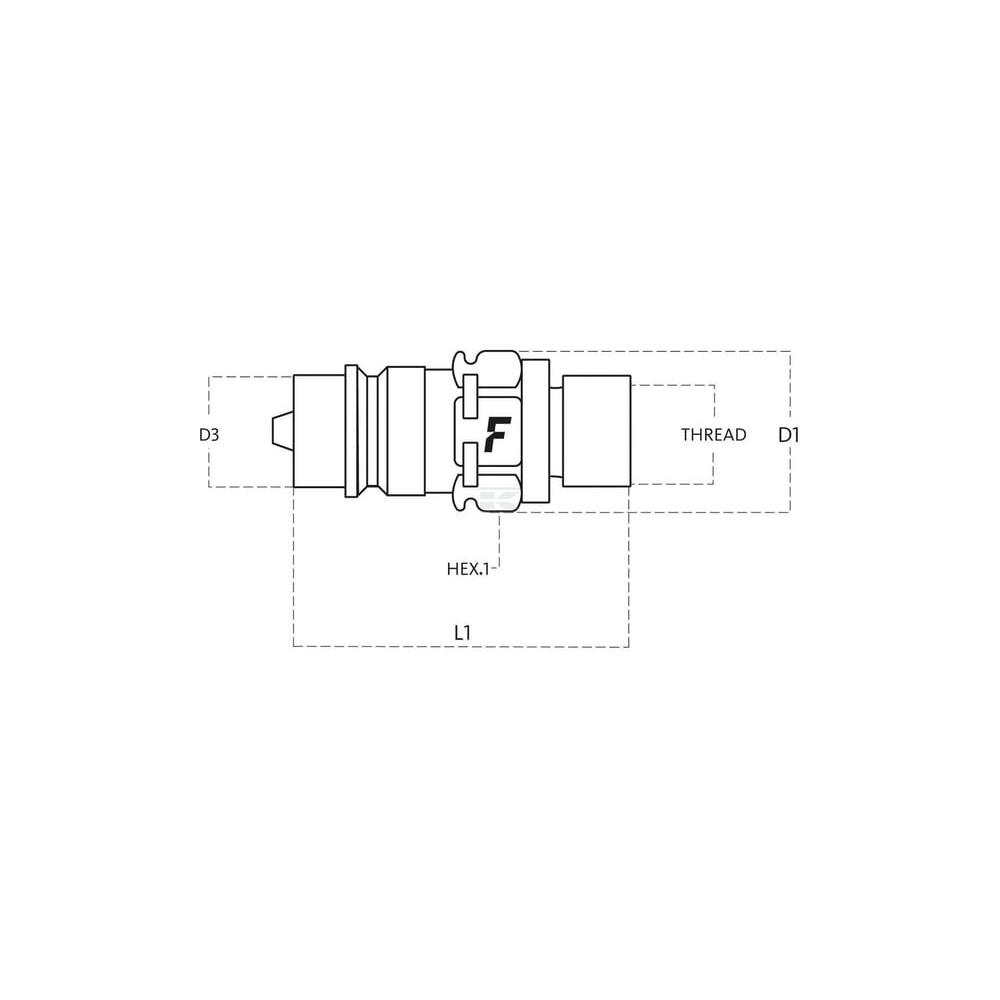

• Male probe diameter (mm) (mm): 20,5
• Średnica zew.: 30
• Ciśnienie rozrywające: 1000
• Rozmiar: 12,5
• Norma ISO: 7241-A
• Temperatura robocza min.: -25
• Temperatura robocza max.: 125
• Rozmiar klucza 1: 27
• Długość całkowita: 44
• Materiał uszczelnienia: Guma nitrylowa
• Material: Stal
• Obróbka powierzchni: Ocynk
• Waga: 114,2
• Złącze 1, typ gwintu: Metryczny
• Złącze 1, skok gwintu: 1.50
• Średnica połączenia nr 1: 0,81
• Średnica przyłącza nr 1: 20,5
• Średnica zew.: 1,18
• Rozmiar klucza złącza nr 1: 1,06
• Rozmiar klucza złącza nr 1: 27
• Materiał: Stal
• Kształt: Prosty
• Średnica gwintu złącza nr 1: 22
• Typ gwintu złącza nr 1 - kod: 0
• Długość całkowita: 2,4
