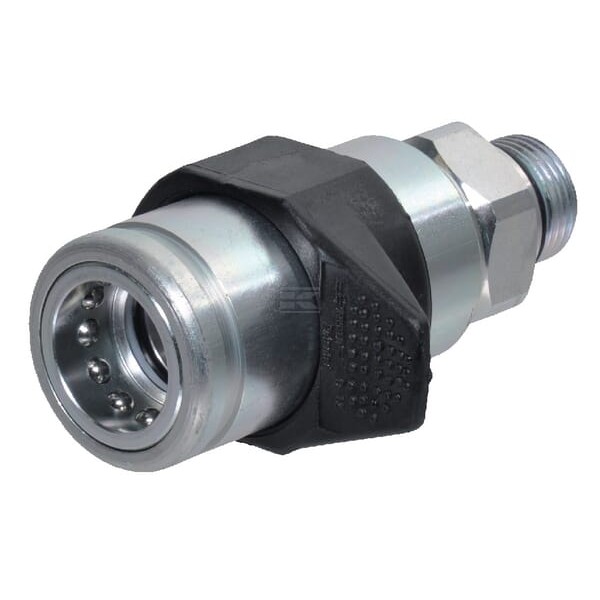

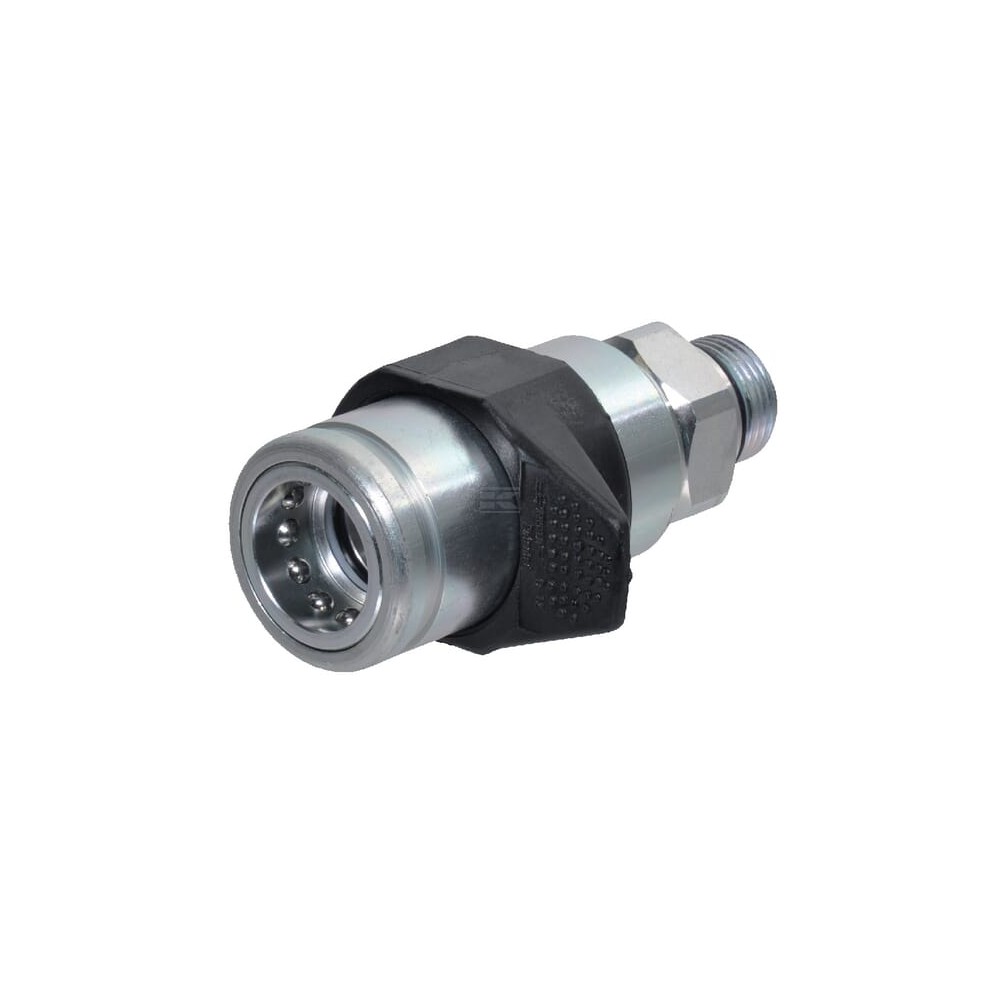

Szybkozłącze gniazdo z pierścieniem naciskowym 3NV, 1/2" gwint zewnętrzny 7/8" UNF

Opis produktu

Złącza żeńskie można łączyć z częścią męską pod ciśnieniem resztkowym. Facylitator wycofywania rękawów pomaga łączyć i rozłączać. Wymiana ISO 7241 część A

Szczegóły produktu

• Zasada push-pull
• Osiowe uruchamianie tulei blokującej w obu kierunkach (podwójne działanie)
• Tylko męska część może być połączona pod ciśnieniem roboczym
• Typ zaworu: Zawór grzybkowy
• Z pierścieniem ciśnieniowym D12
• Wymiana serii: ISO 7241 część A

Zawiera

• Tuleja sprzęgająca
• Pierścień ciśnieniowy D12

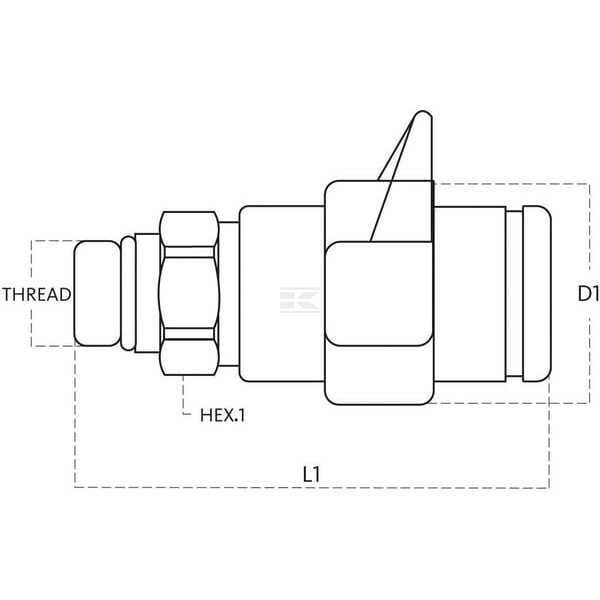

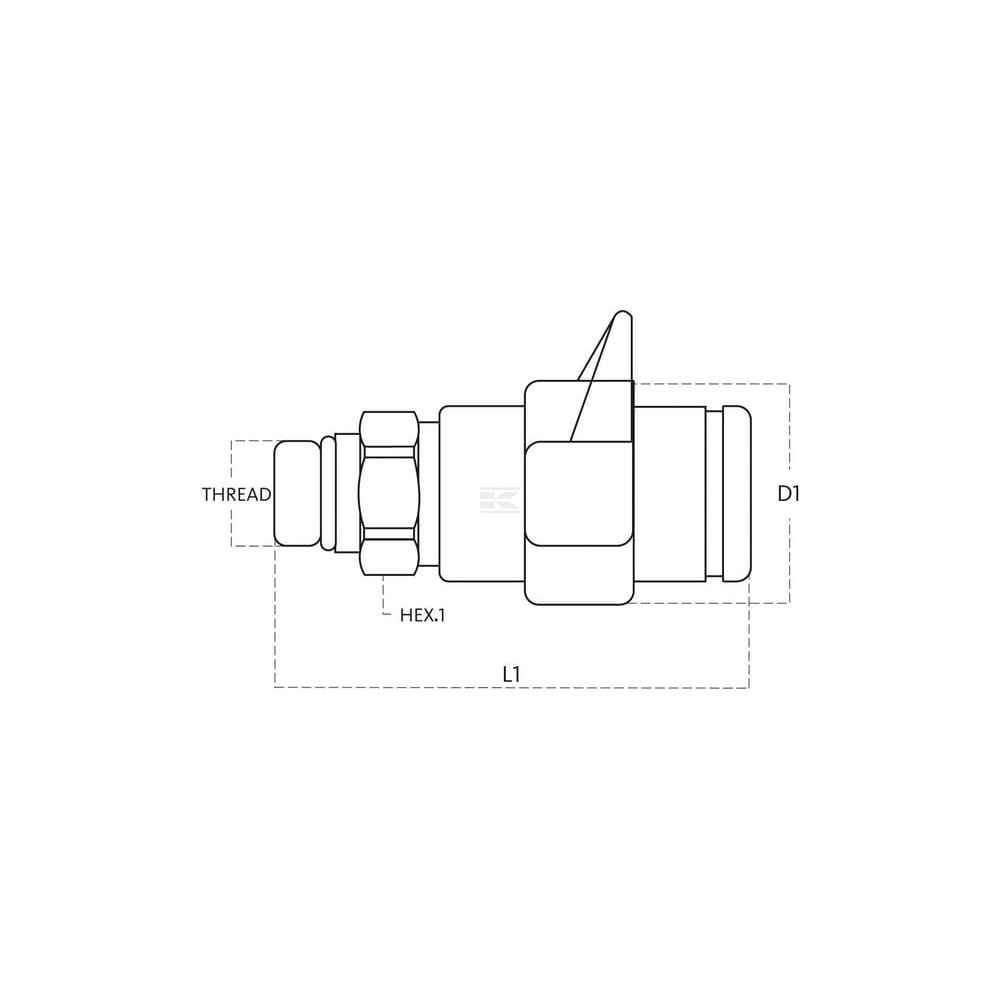

Dane techniczne

• Seria: 3NV
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Żeńskie
• Rozmiar: 1/2
• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Żeńskie
• Złącze 2, średnica gwintu: 7/8
• Ilość zwojów na cal gwintu złącza nr 2: 14
• Złącze 2, typ gwintu: UNF
• Przepływ przy ciśnienu 2 bar: 75
• Ciśnienie robocze: 250
• Możliwość podłączenia pod ciśnieniem: Nie
• Breakaway function: Nie
• Typ blokady szybkozłącza: Kulki po obwodzie
• Male probe diameter (mm) (mm): 45
• Średnica zew.: 48
• Ciśnienie rozrywające: 1000
• Rozmiar: 12,5
• Norma ISO: 7241-A
• Temperatura robocza min.: -25
• Temperatura robocza max.: 100
• Rozmiar klucza 1: 32
• Rozmiar (kod): BG 2
• Długość całkowita: 102,6
• Materiał uszczelnienia: Guma nitrylowa
• Material: Stal
• Obróbka powierzchni: Ocynk
• Waga: 505,8
• Złącze 1, typ gwintu: UNF
• Złącze 1, średnica gwintu: 7/8
• Średnica przyłącza nr 1: 48
• Ilość zwojów na cal gwintu złącza nr 1: 14
• Średnica zew.: 1,89
• Rozmiar klucza złącza nr 1: 1,26
• Rozmiar klucza złącza nr 1: 32
• Materiał: Stal
• Kształt: Prosty
• Typ gwintu złącza nr 1 - kod: 01
• Długość całkowita: 4,04
