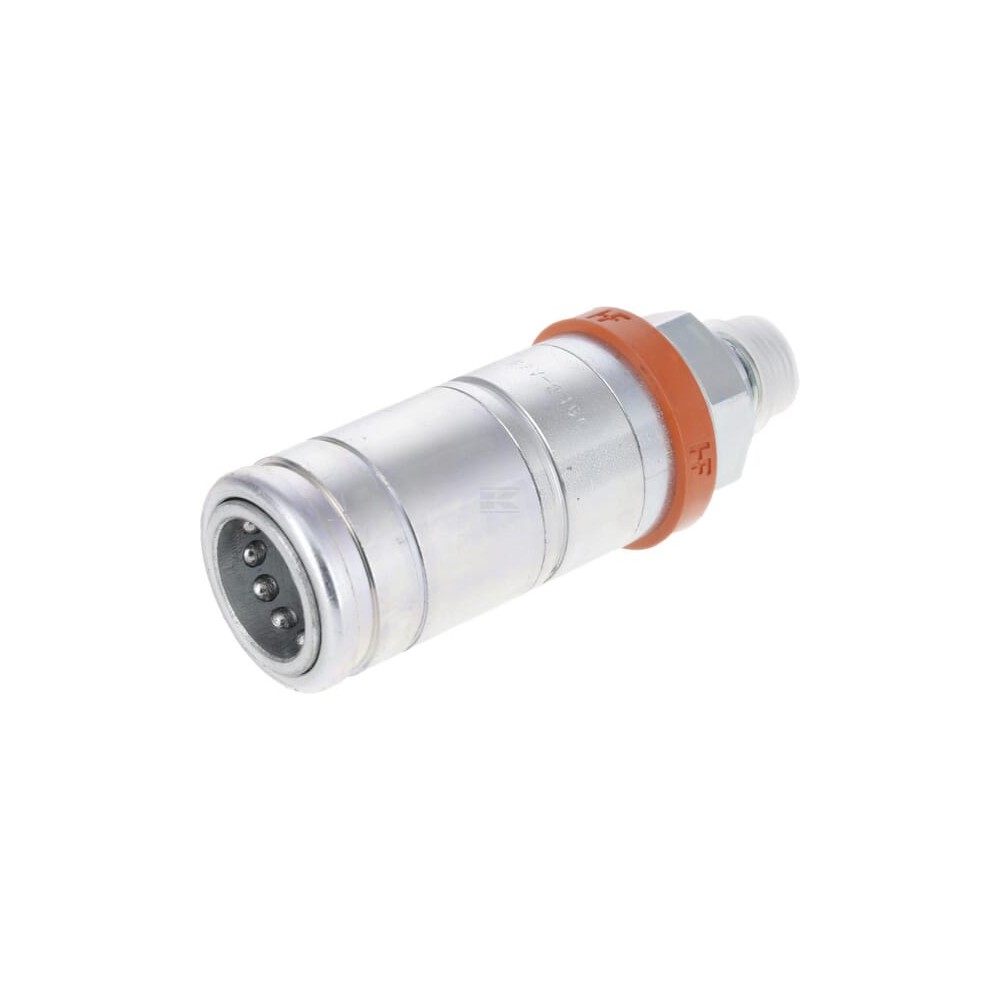

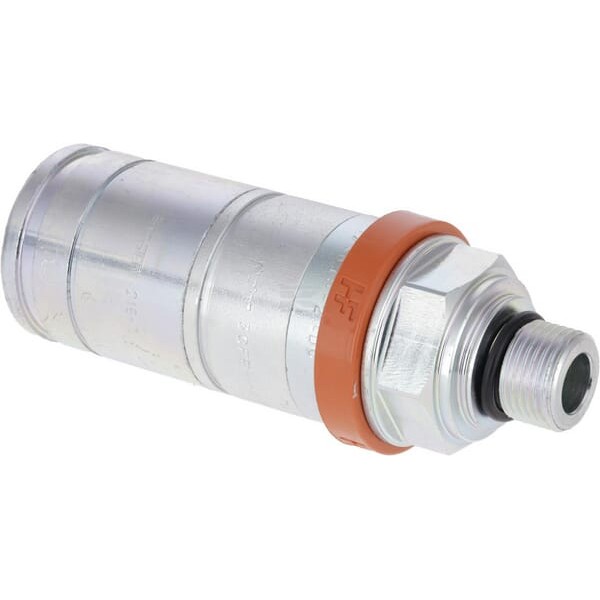

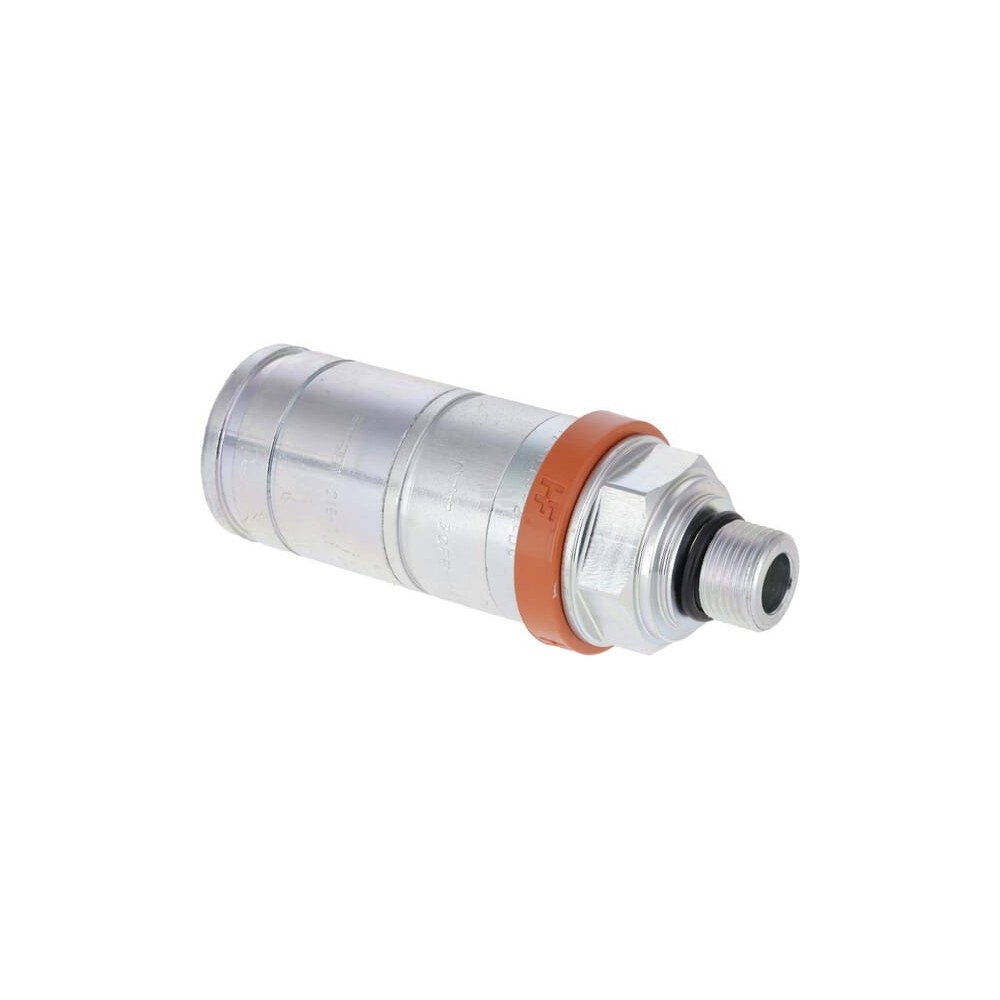

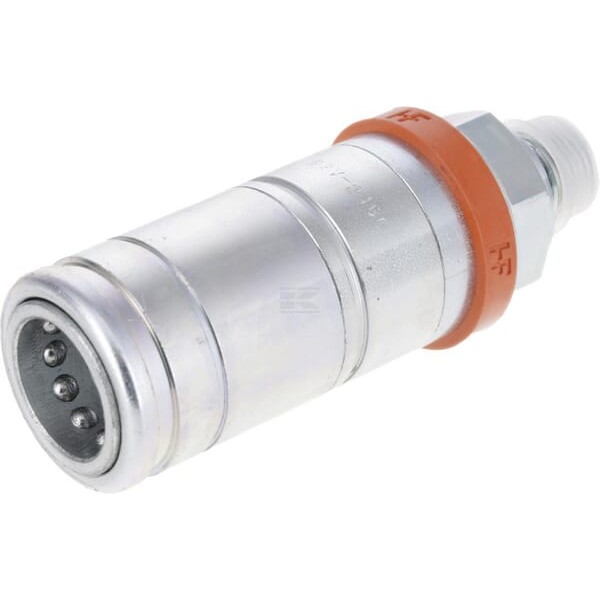

Szybkozłącze gniazdo M18x1.5

Opis produktu

Gniazda push-pull są odpowiednie do zastosowań o wysokim przepływie. Szybkozłącze umożliwia łatwe i wygodne podłączenie do męskich złączy pod ciśnieniem roboczym. Co więcej, posiada funkcję odłączania dla dodatkowej wygody i bezpieczeństwa. Złącza te mogą być wkręcane bezpośrednio do portów zaworów lub sztywnych rur

Szczegóły produktu

• Możliwość podłączenia pod ciśnieniem roboczym w złączu męskim
• Push pull, można podłączyć jedną ręką
• Funkcja zrywania
• ISO 7241-A
• Dedykowane do wtyczek CNV
• Odłączanie pod ciśnieniem tylko w sytuacjach awaryjnych

Dane techniczne

• Seria: 3CFHF
• Sposób podłączania: Naciśnij, aby połączyć
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Żeńskie
• Rozmiar: 1/2

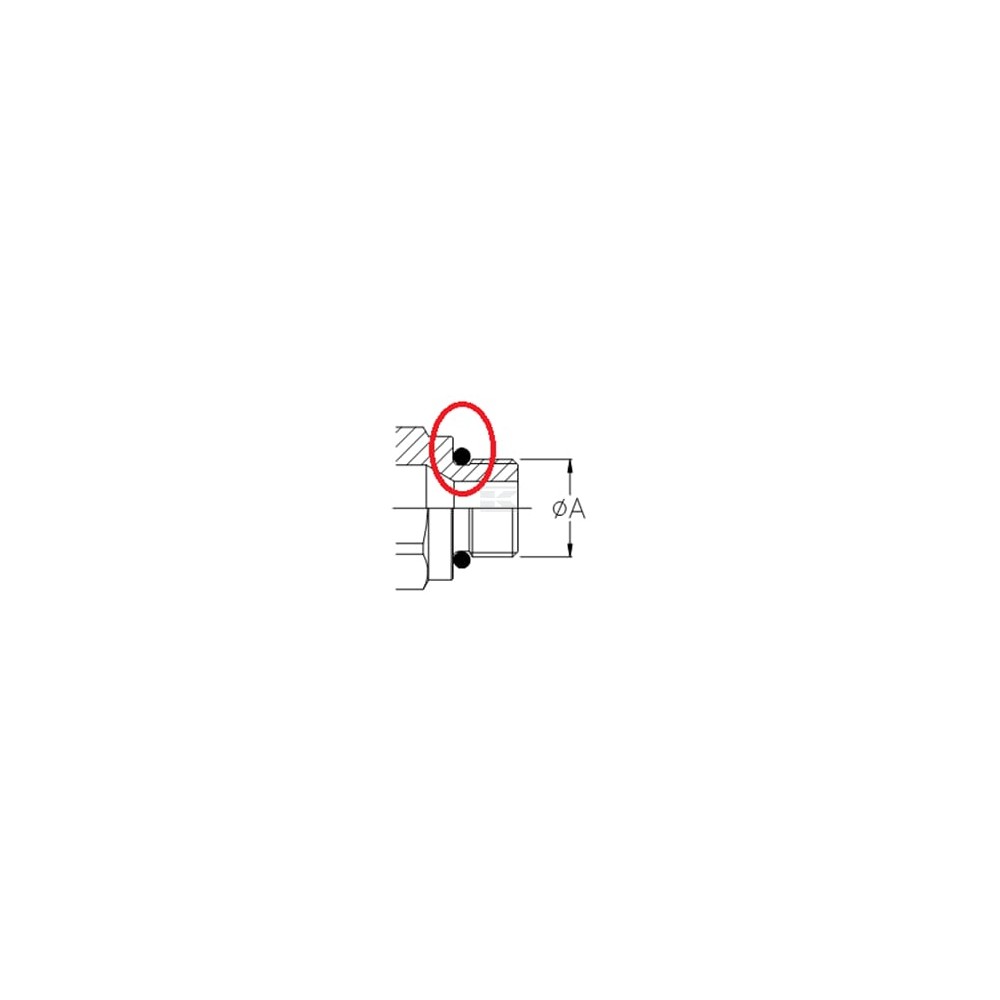

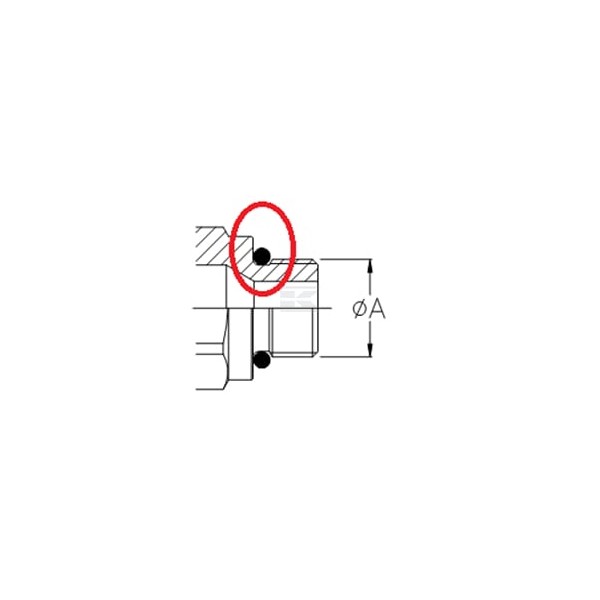

• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Żeńskie
• Złącze 2, typ gwintu: Metryczny
• Złącze 2, średnica gwintu: M18
• Złącze 2, skok gwintu: 1.50
• Typ przyłącza nr 2 - kod: 12L
• Przepływ przy ciśnienu 2 bar: 70
• Ciśnienie robocze: 250
• Breakaway function: Tak
• Typ blokady szybkozłącza: Kulki po obwodzie
• Male probe diameter (mm) (mm): 20,5
• Średnica zew.: 42
• Ciśnienie rozrywające: 1000
• Rozmiar: 12,5
• Norma ISO: 7241-A
• Temperatura robocza min.: -25
• Temperatura robocza max.: 110
• Rozmiar klucza 1: 32
• Rozmiar (kod): BG 3
• Materiał uszczelnienia: Poliuretan
• Material: Stal
• Obróbka powierzchni: Ocynk
• Kształt: Prosty
