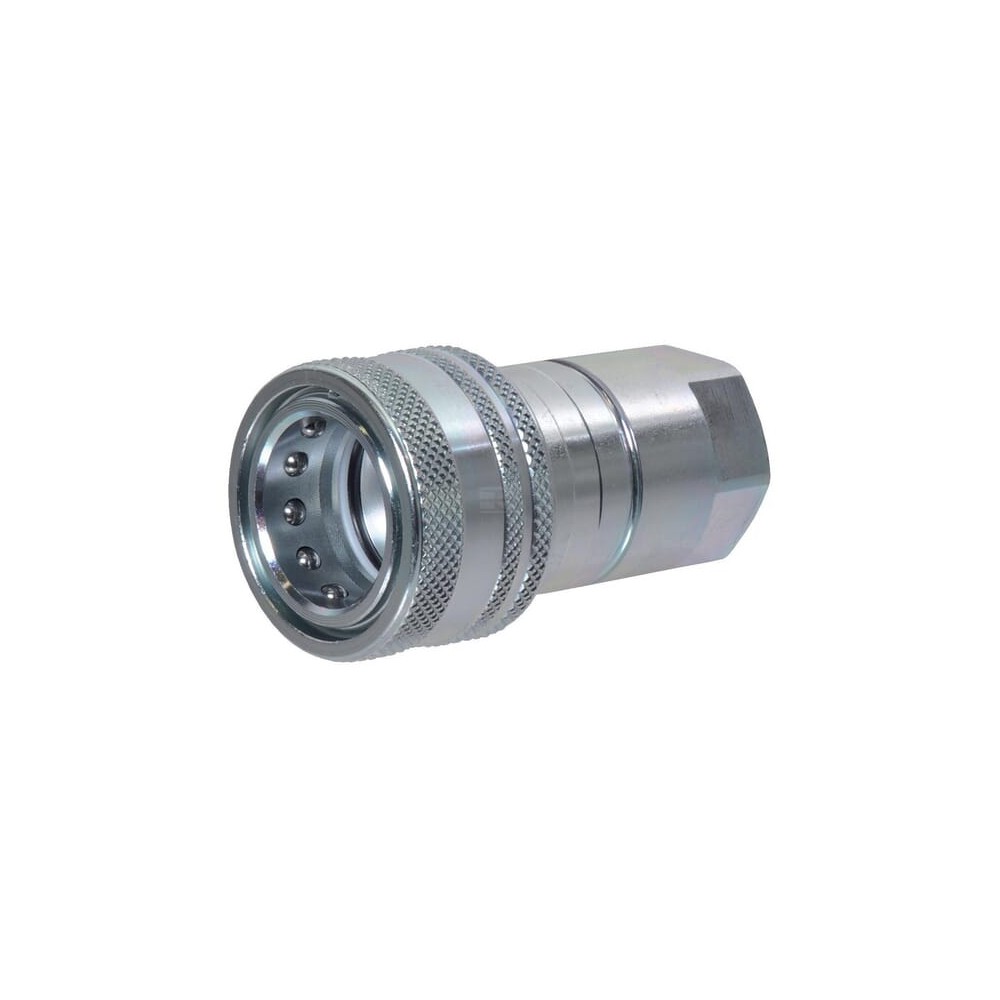

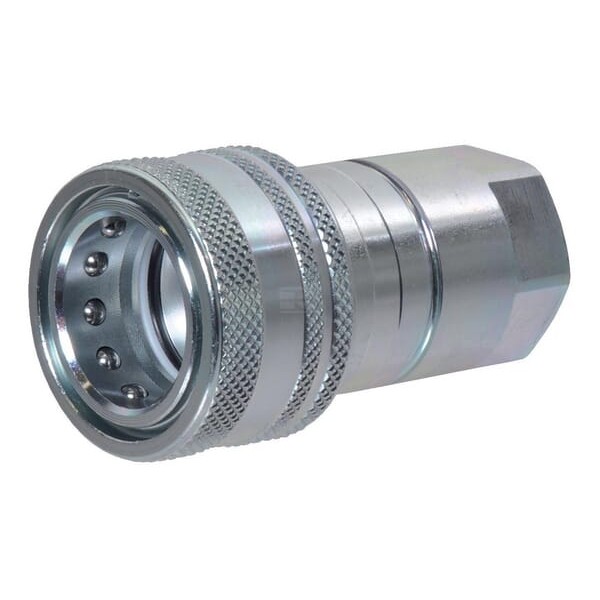

Szybkozłącze gniazdo 3/4" gwint wew. 3/4" BSP z zaworem grzybkowym ANV

Specyfikacje

• Łatwe łączenie dzięki lekkim sprężynom w tulei złącza
• Duża ilość kulek blokujących

Zastosowanie

• Uniwersalne zastosowanie
• Maszyny rolnicze
• Technika komunalna
• Uprawa winorośli
• Płyny na bazie oleju mineralnego

Właściwości

• Osiowe uruchamianie tulei blokującej do tyłu (działanie jednostronne)
• Hartowanie indukcyjne w miejscach narażonych na szybkie zużycie
• Bez funkcji zrywania

Korzyści

• Łatwa obsługa
• Redukcja wżerów korozyjnych

Dane techniczne

• Seria: ANV
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Żeńskie
• Rozmiar: 3/4
• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Żeńskie
• Złącze 2, średnica gwintu: 3/4
• Ilość zwojów na cal gwintu złącza nr 2: 14
• Złącze 2, typ gwintu: BSPP
• Przepływ przy ciśnienu 2 bar: 180
• Ciśnienie robocze: 300
• Możliwość podłączenia pod ciśnieniem: Nie
• Breakaway function: Nie
• Typ blokady szybkozłącza: Kulki po obwodzie

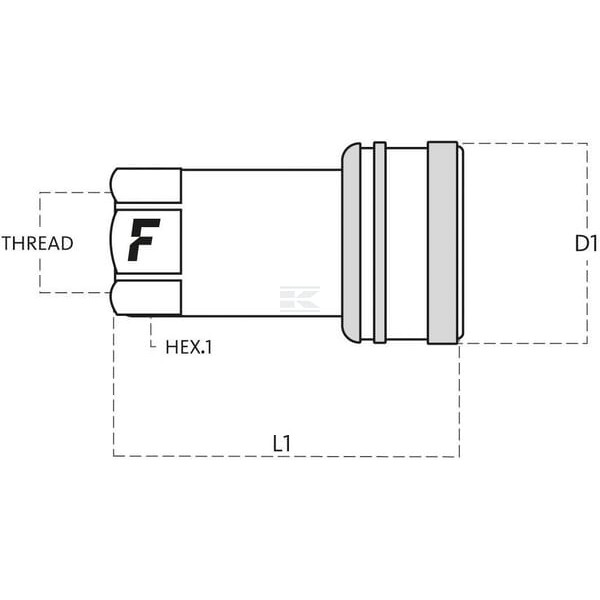

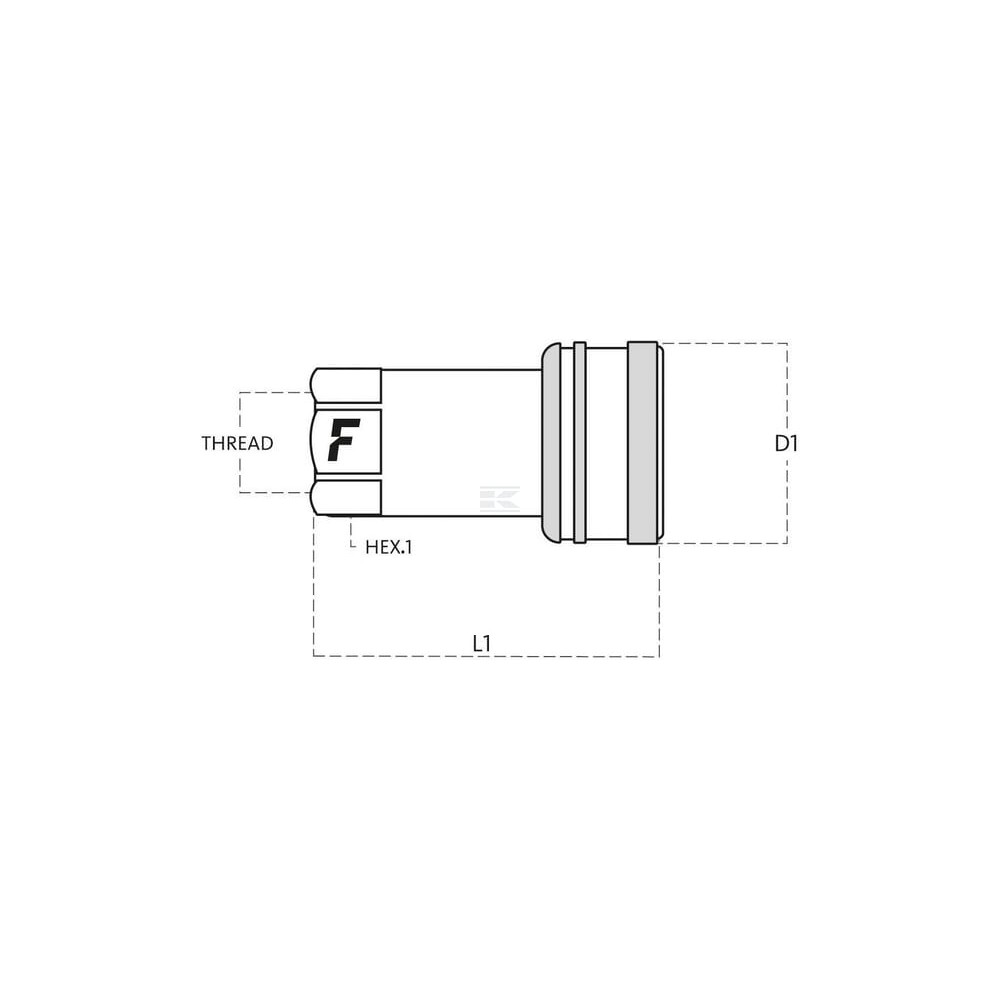

• Średnica zew.: 48
• Ciśnienie rozrywające: 1000
• Rozmiar: 20
• Norma ISO: 7241-A
• Temperatura robocza min.: -25
• Temperatura robocza max.: 125
• Rozmiar klucza 1: 34
• Rozmiar (kod): BG 4
• Długość całkowita: 82,5
• Materiał uszczelnienia: Guma nitrylowa
• Material: Stal
• Obróbka powierzchni: Ocynk
• Waga: 478,2
• Złącze 1, typ gwintu: BSP
• Złącze 1, średnica gwintu: 3/4
• Średnica przyłącza nr 1: 48
• Średnica zew.: 1,89
• Rozmiar klucza złącza nr 1: 1,34
• Rozmiar klucza złącza nr 1: 34
• Materiał: Stal
• Kształt: Prosty
• Długość całkowita: 3,25
