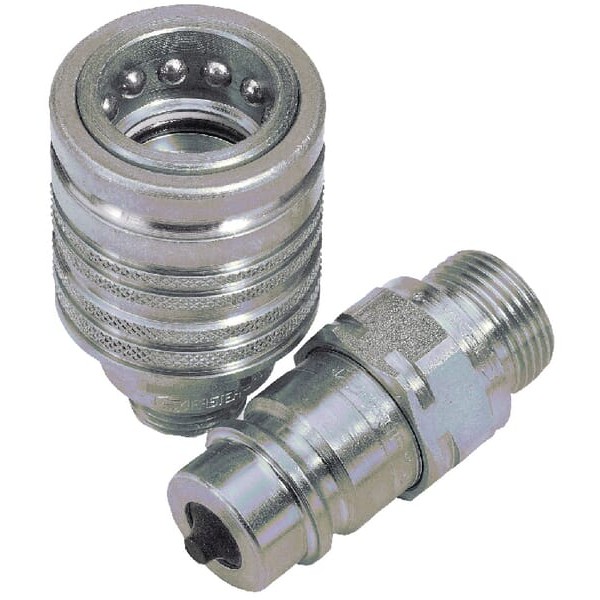

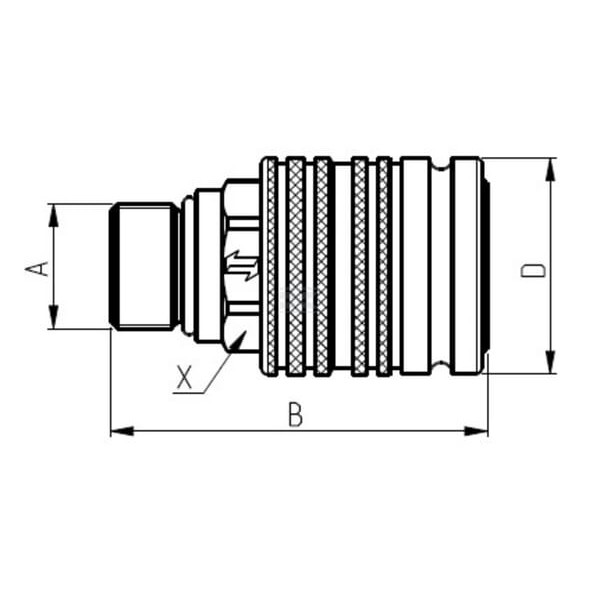

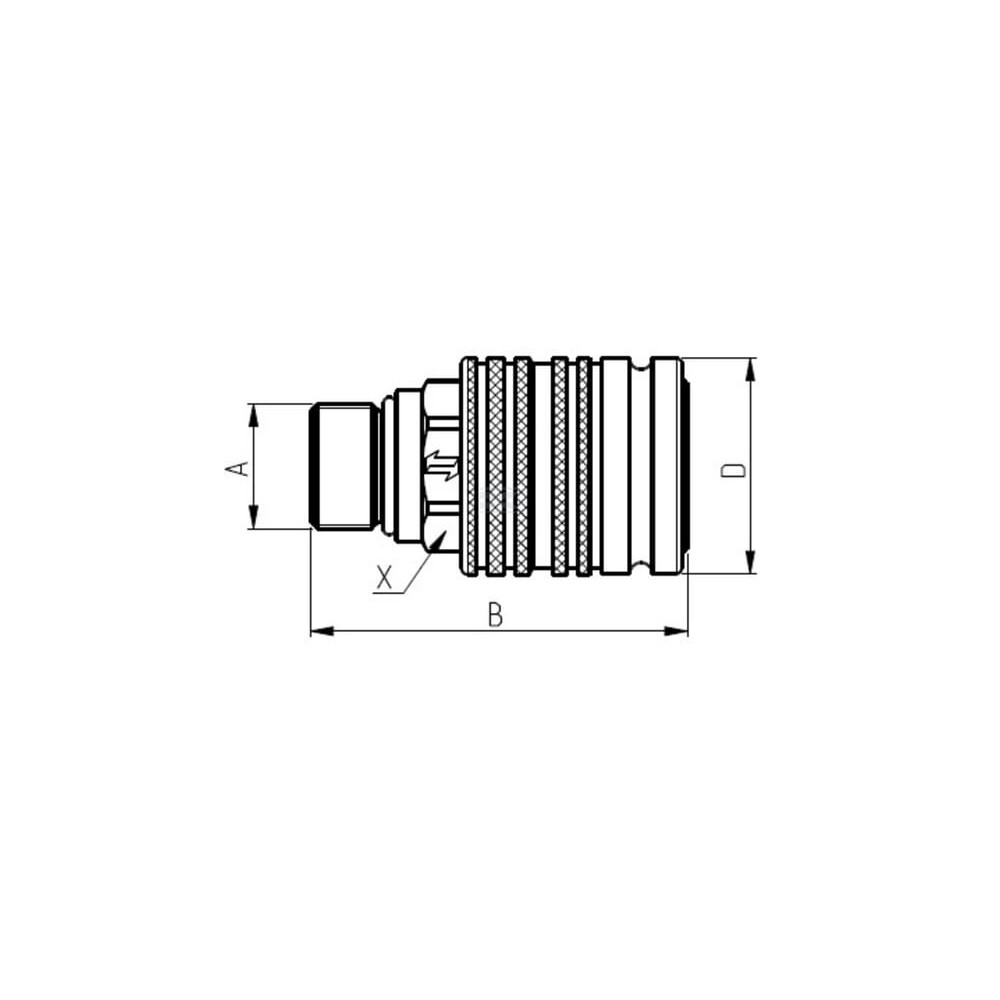

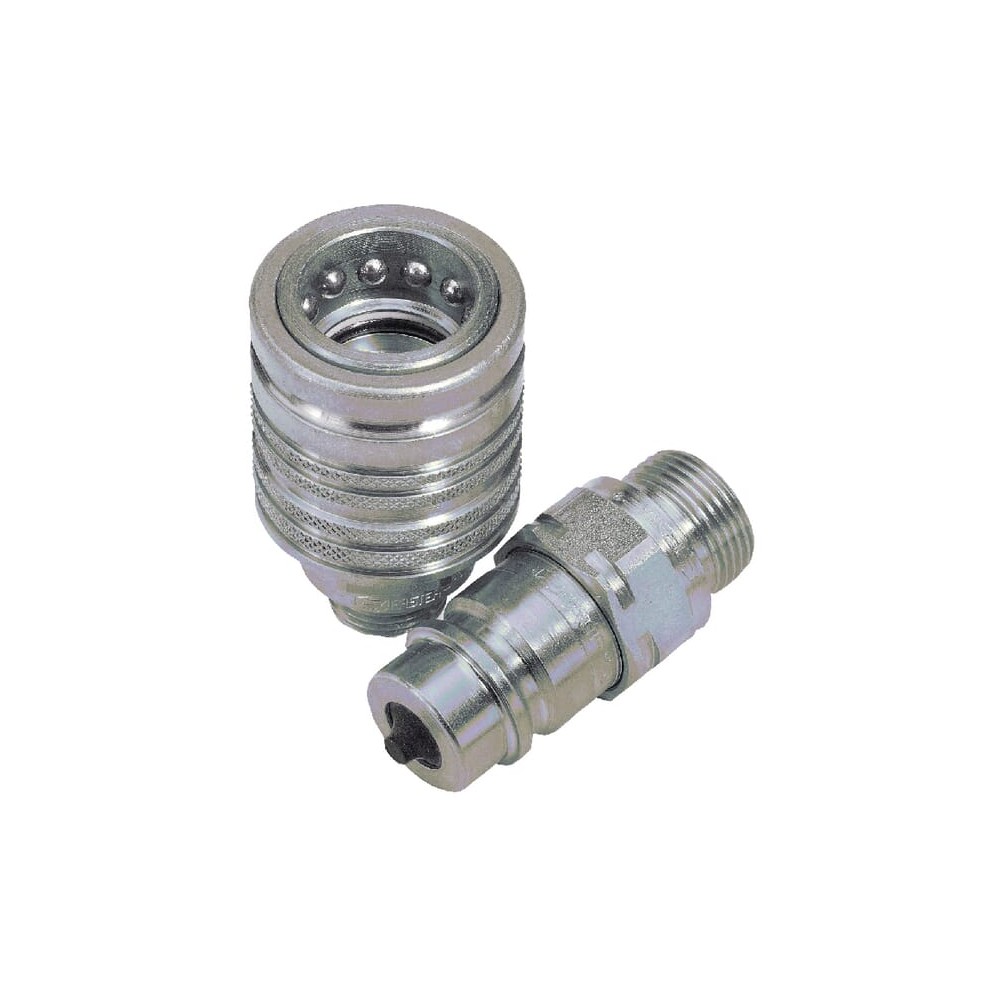

Szybkozłącze gniazdo CPV 3/4" gwint wewnętrzny 3/4" BSP

Zastosowanie

• Uniwersalne zastosowanie
• Maszyny rolnicze
• Płyny na bazie oleju mineralnego

Właściwości

• Zasada Push & Pull
• Osiowe uruchamianie tulei blokującej w obu kierunkach (działanie dwustronne)
• Funkcja zrywania
• Hartowanie indukcyjne w miejscach narażonych na szybkie zużycie

Informacje techniczne

Łączenie następuje poprzez wciśnięcie wtyczki (obsługa jedną ręką)

Dane techniczne

• Seria: CPV
• Typ zaworu: Grzybkowy
• Połączenie 1, typ: Szybkozłącze
• Złącze 1, typ - męskie/żeńskie: Żeńskie
• Rozmiar: 3/4

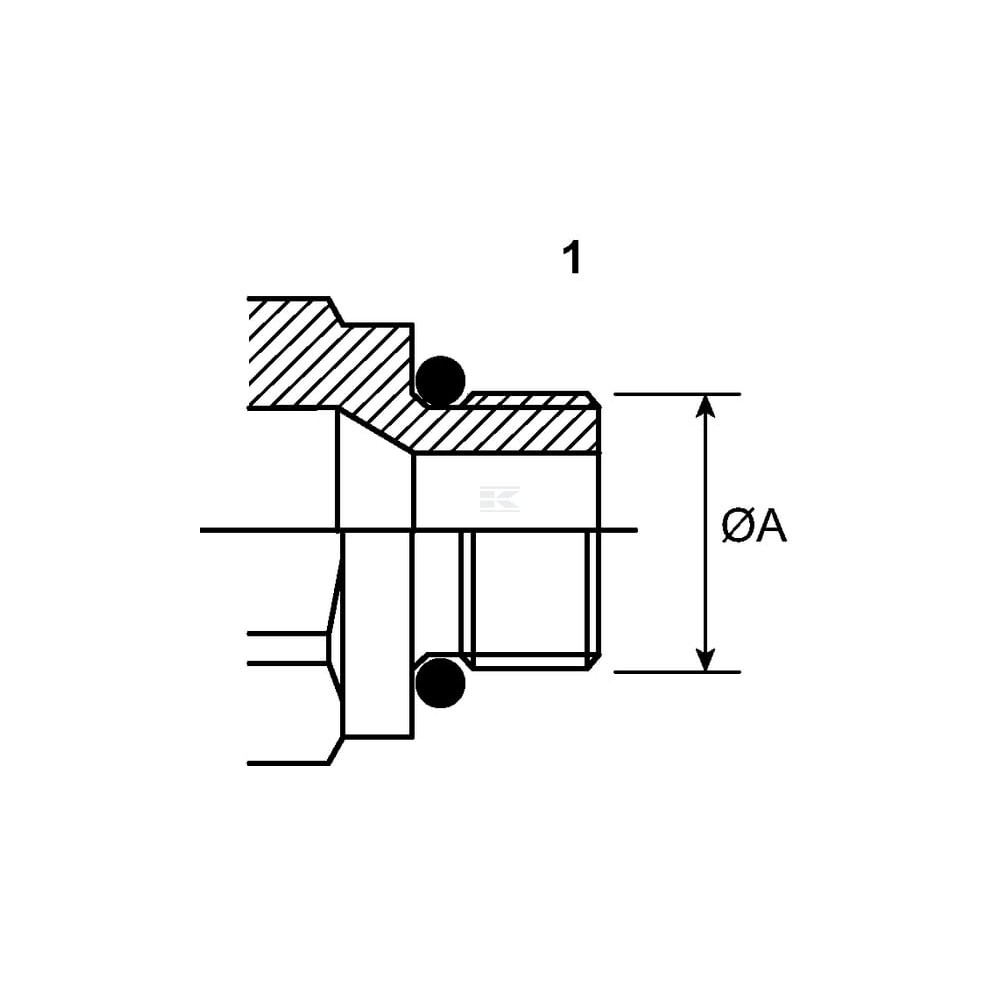

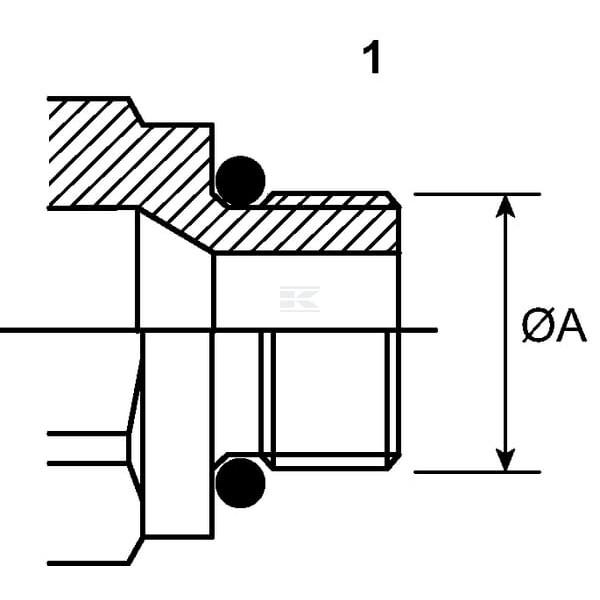

• Połączenie 2, typ: Gwint
• Złącze 2, typ - męskie/żeńskie: Męskie
• Złącze 2, średnica gwintu: 3/4
• Ilość zwojów na cal gwintu złącza nr 2: 14
• Złącze 2, typ gwintu: BSPP
• Przepływ przy ciśnienu 2 bar: 160
• Ciśnienie robocze: 250
• Możliwość podłączenia pod ciśnieniem: Nie
• Breakaway function: Tak
• Decompression valve: Nie
• Typ blokady szybkozłącza: Kulki po obwodzie
• Male probe diameter (mm) (mm): 29
• Średnica zew.: 46
• Ciśnienie rozrywające: 1000
• Rozmiar: 20
• Norma ISO: 7241-A
• Temperatura robocza min.: -25
• Temperatura robocza max.: 125
• Rozmiar klucza 1: 34
• Rozmiar (kod): BG 4

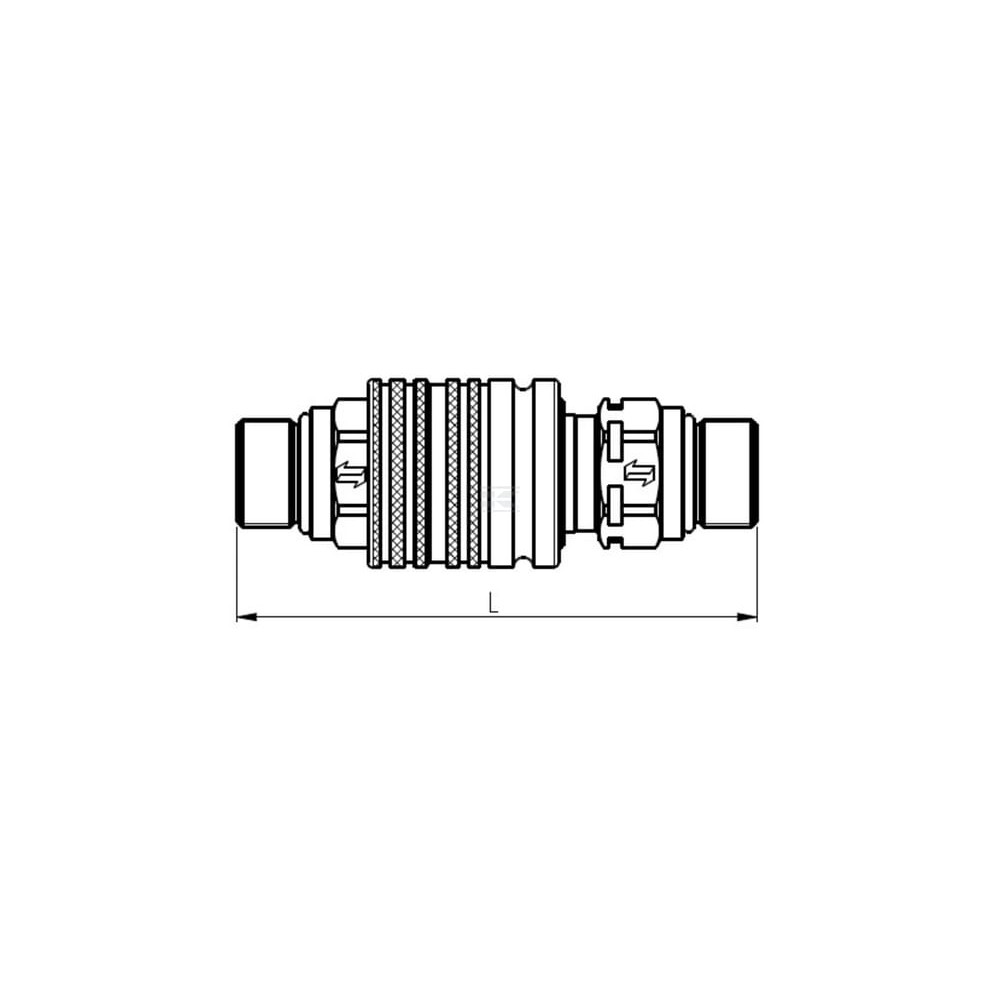

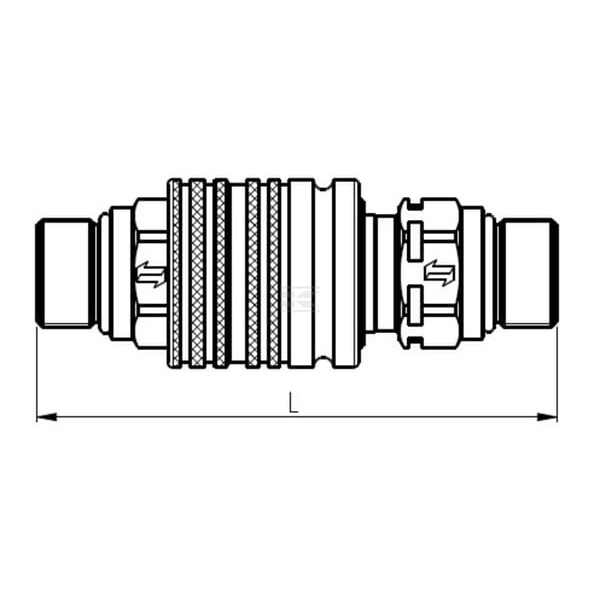

• Długość całkowita: 95,3
• Średnica połączenia nr 2: 46
• Materiał uszczelnienia: Guma nitrylowa
• Material: Stal
• Obróbka powierzchni: Ocynk
• Numer referencyjny OE: CPV12 34GAS F
• Waga: 320
• Średnica przyłącza nr 1: 46
