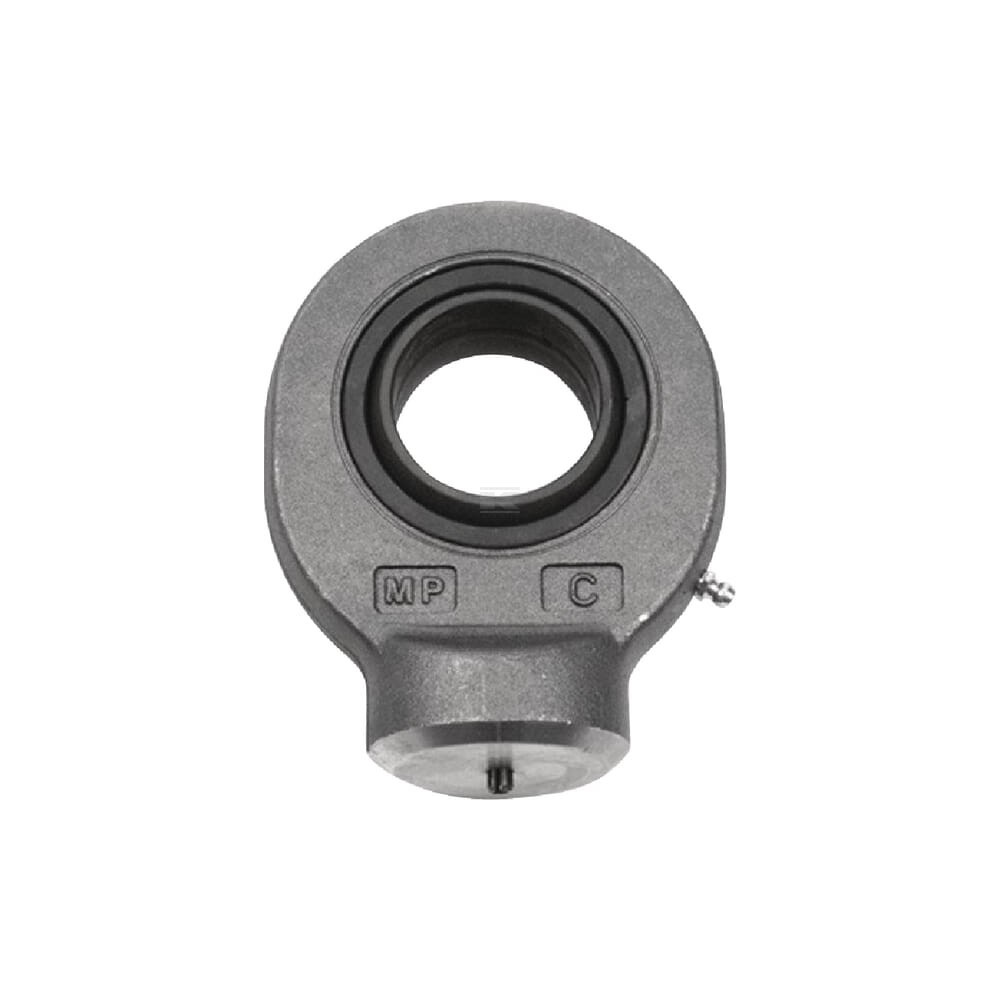

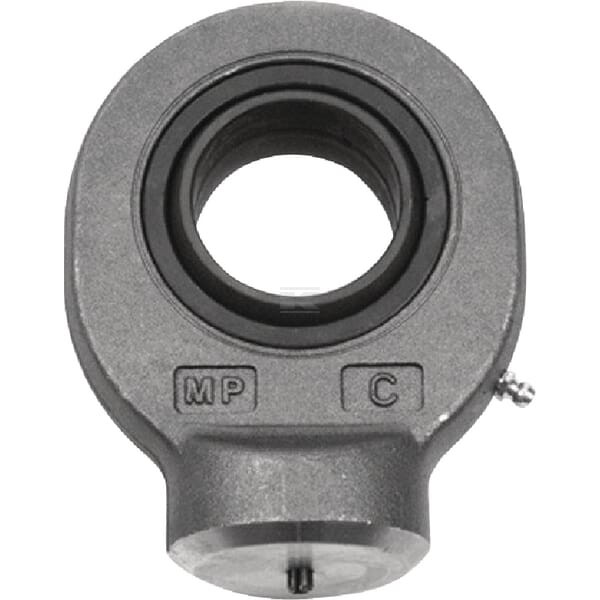

Ucho siłownika do przyspawania ø 40

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 40
• Długość otworu: 28
• Średnica zew. łożyska: 62
• Średnica zew. części wewnętrznej: 45
• Kąt krawędzi: 7
• Długość całkowita: 115
• Średnica sworznia środkowego: 4
• Odległość od wału do środka: 48
• Średnica wałka: 52
• Odległość od środka otworu do dołu: 69
• Średnica zew. głowicy: 92
• Szerokość głowicy (długość otworu): 23
• Wysokość całkowita: 115
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 100000
• Obciążenie statyczne promieniowe: 156000
• Standard: DIN 648
