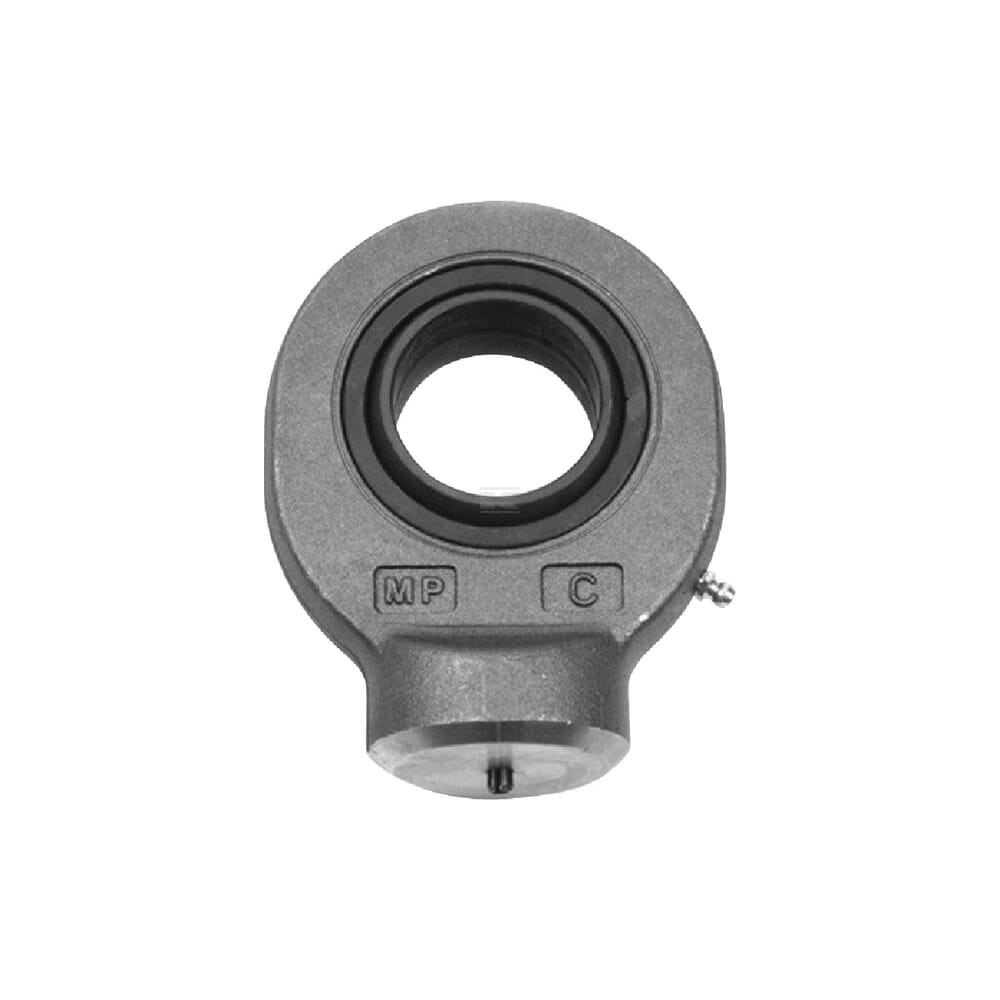

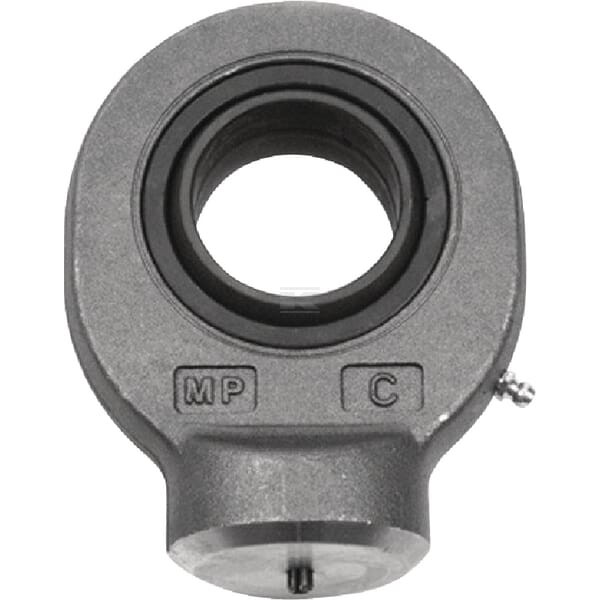

Ucho siłownika do przyspawania ø 20

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 20
• Długość otworu: 16
• Średnica zew. łożyska: 35
• Średnica zew. części wewnętrznej: 24,1
• Kąt krawędzi: 9
• Średnica sworznia środkowego: 4
• Odległość od wału do środka: 27
• Średnica wałka: 27,5
• Odległość od środka otworu do dołu: 38
• Szerokość głowicy (długość otworu): 13
• Wysokość całkowita: 64,5
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 30000
• Obciążenie statyczne promieniowe: 54000
• Standard: DIN 648
