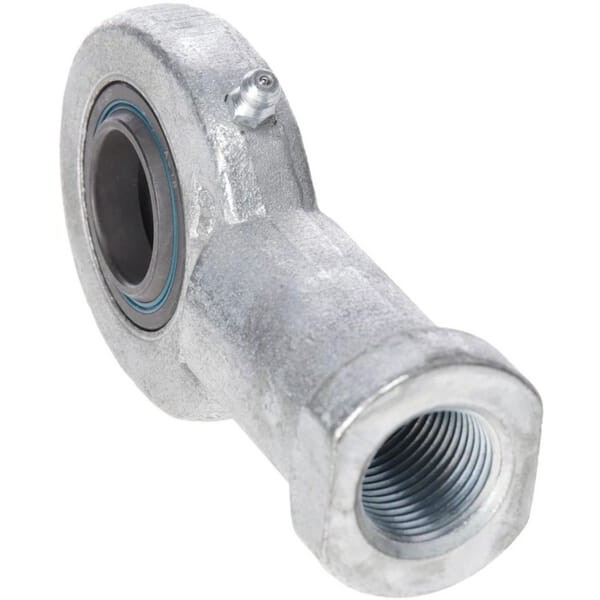

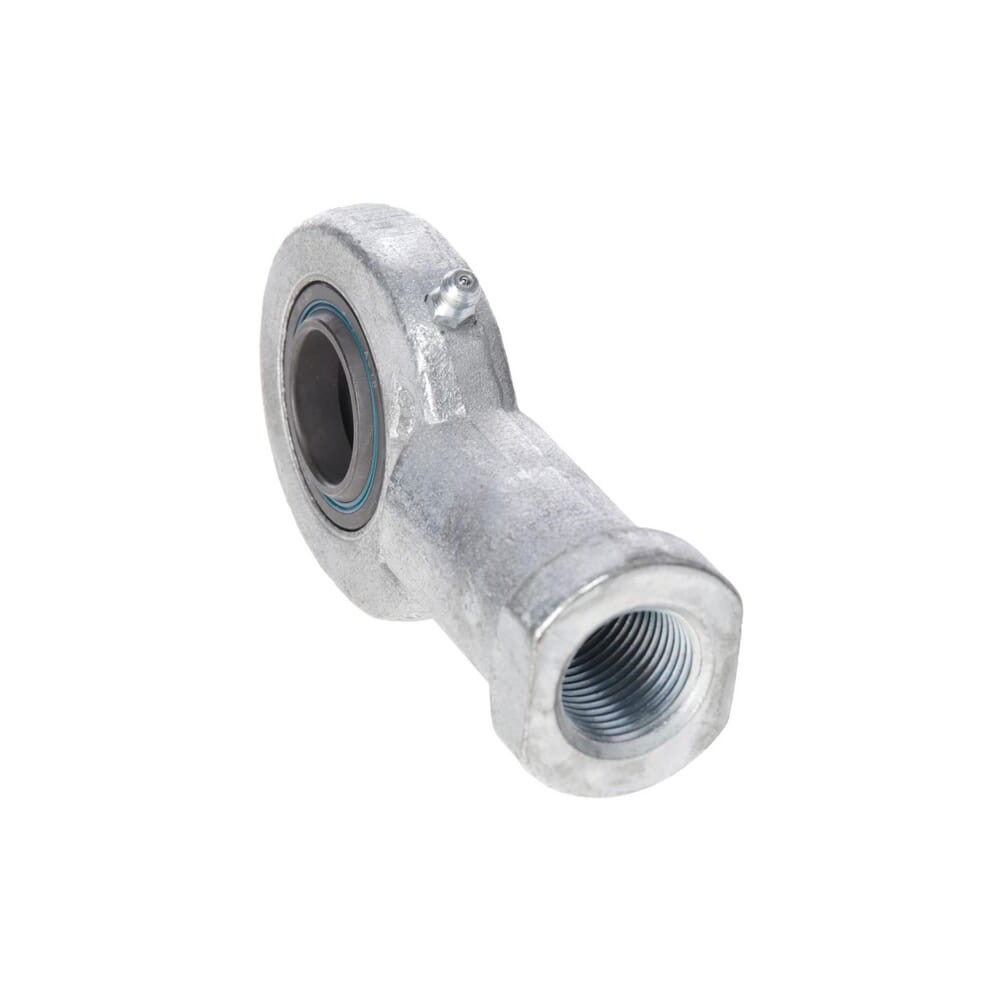

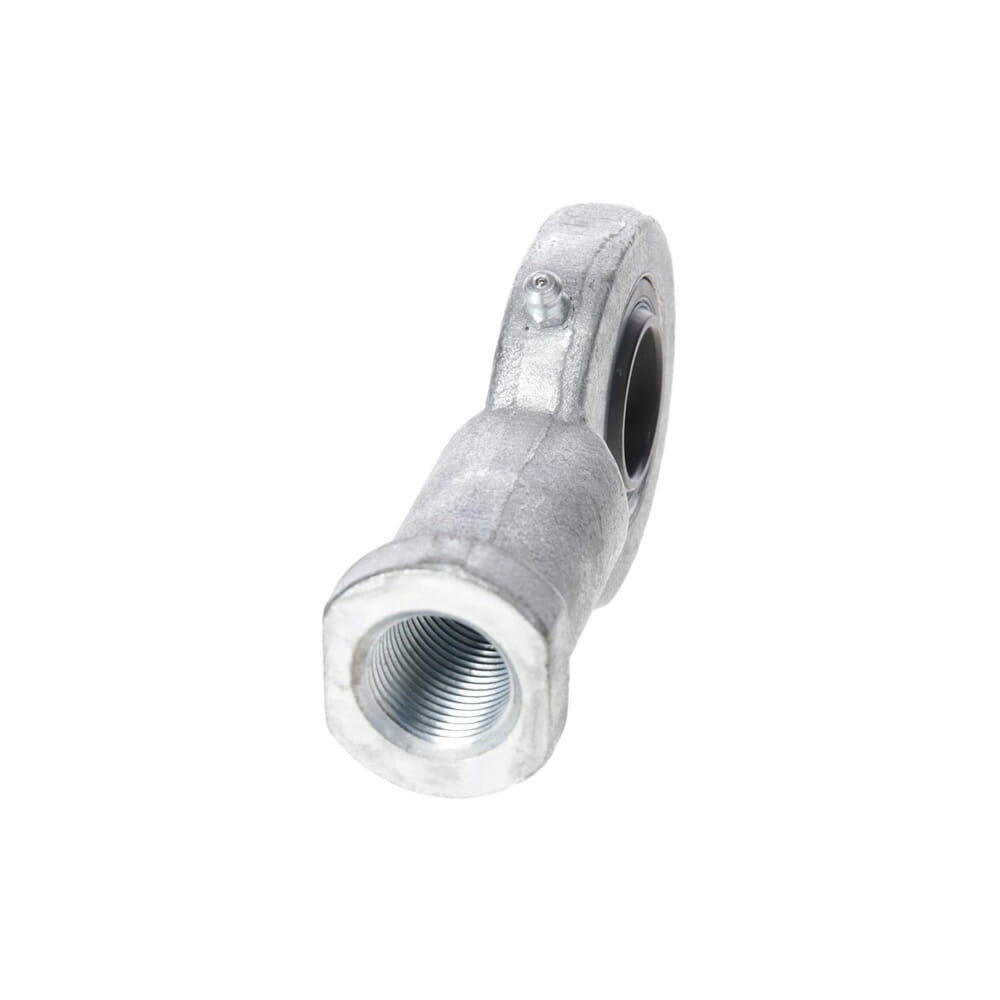

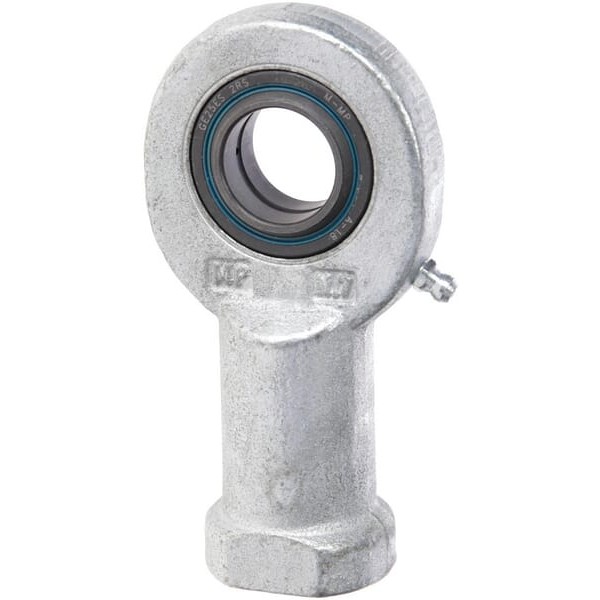

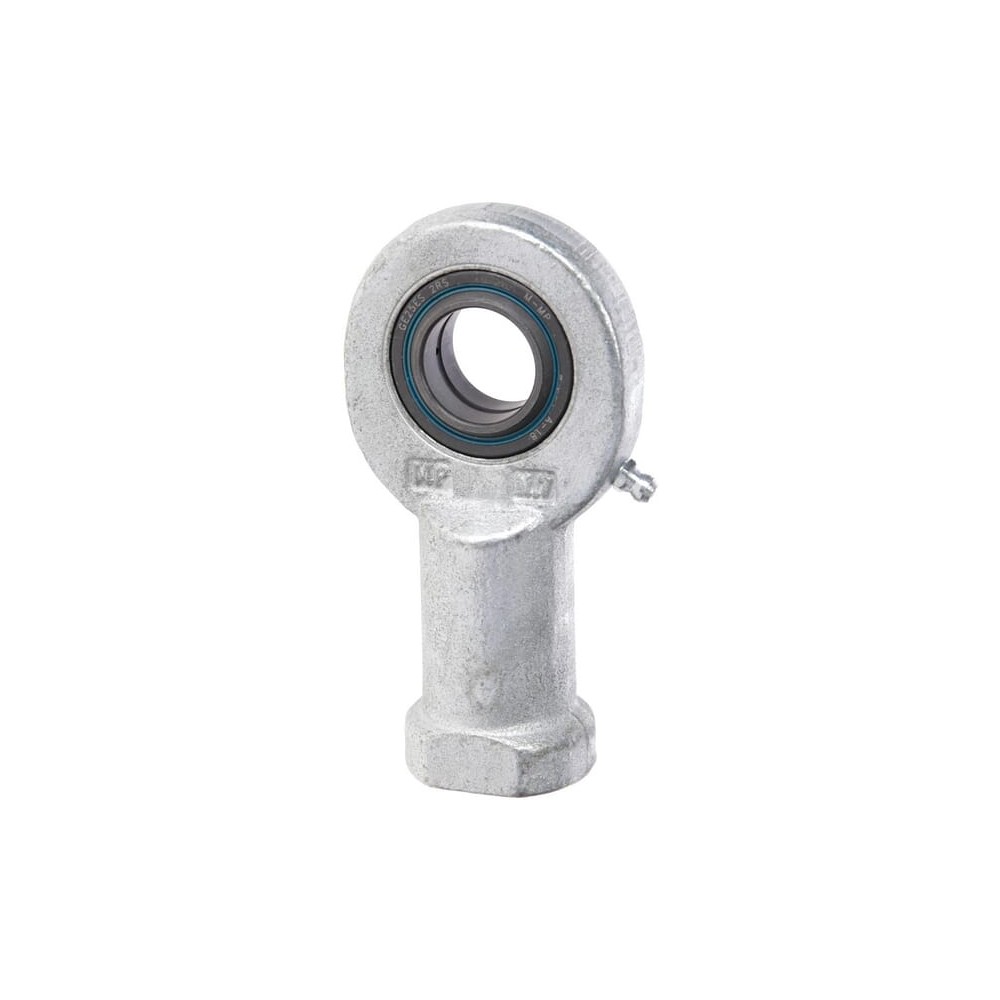

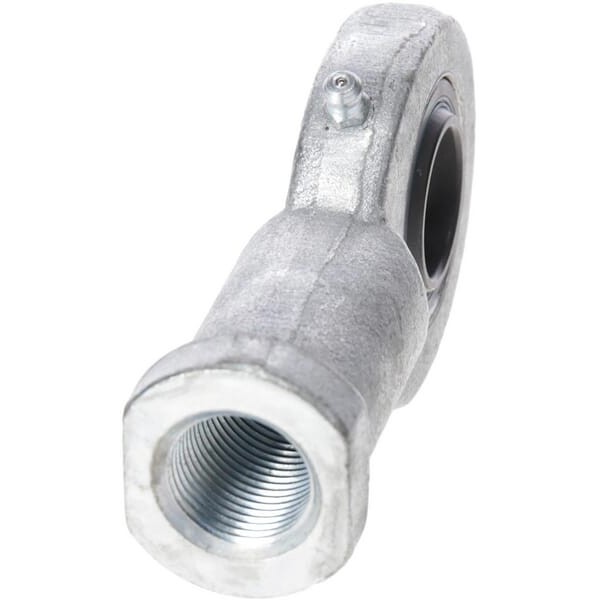

Ucho siłownika z prawym gwintem wewnętrznym ø 25

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Dwustronne uszczelnienie wargowe
• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal

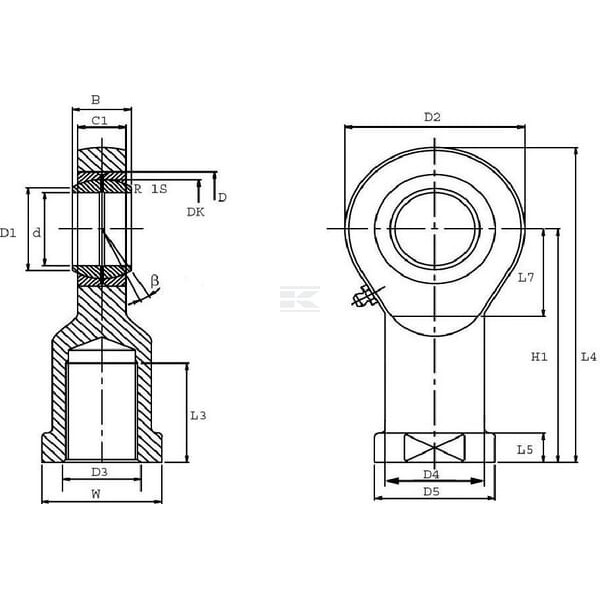

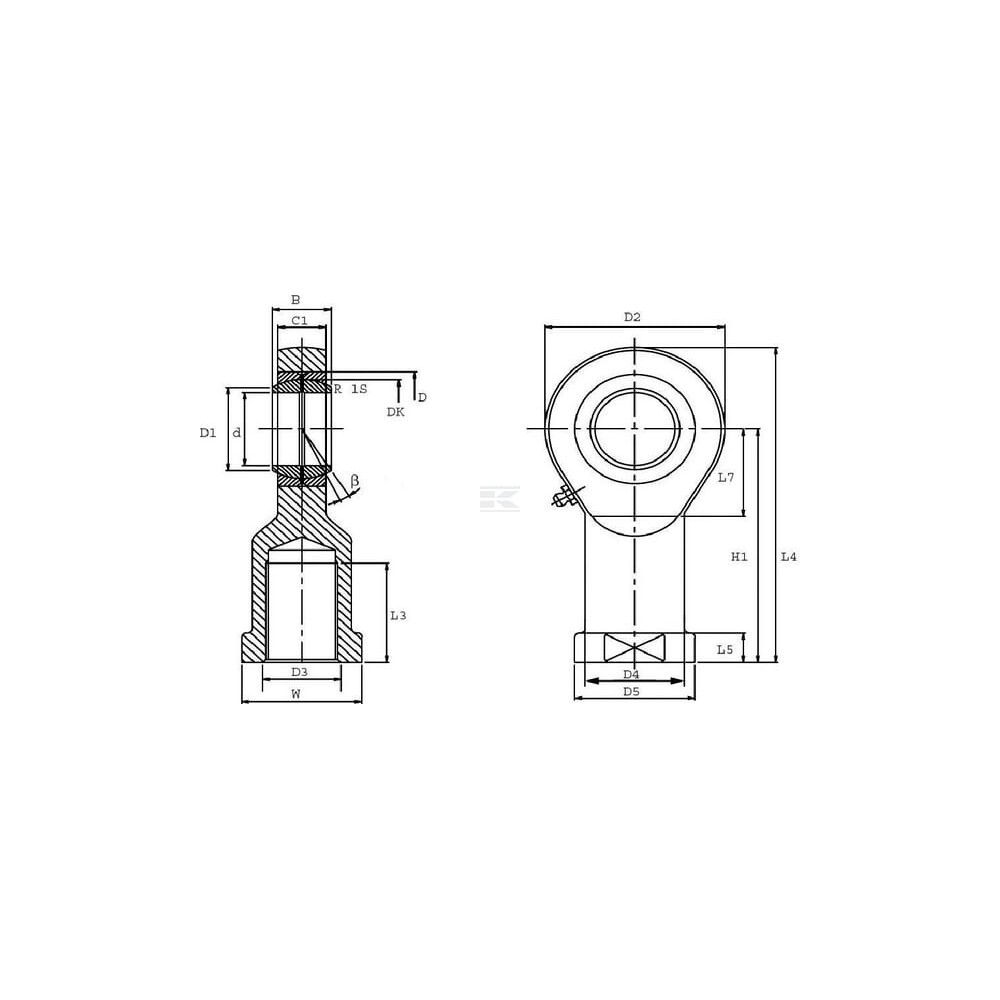

Dane techniczne

• Kierunek gwintu: Prawy
• b: 7
• B: 20
• C1: 17
• D1: 29.3
• D2: 64
• D3: 24 x 2
• D: 42
• Średnica D4: 33.5
• Średnica: 5.000
• Odstęp, podstawa środkowego wału: 94
• ß: 7
• Wysokość, obudowa: 17
• Wysokość, pierścień wewnętrzny: 20
• Ø otworu: 25
• Szerokość piasty: 20
• Średnica wew.: 25
• Długość L5: 12
• Długość L7: 32
• Długość: 126
• W: 36
• Średnica zewnętrzna, pierścień wewnętrzny: 29.3
• Średnica zewnętrzna: 42
• Gwint: M24x2
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Długość gwintu: 48
• Typ: Gwint wewnętrzny
• Szerokość: 64
