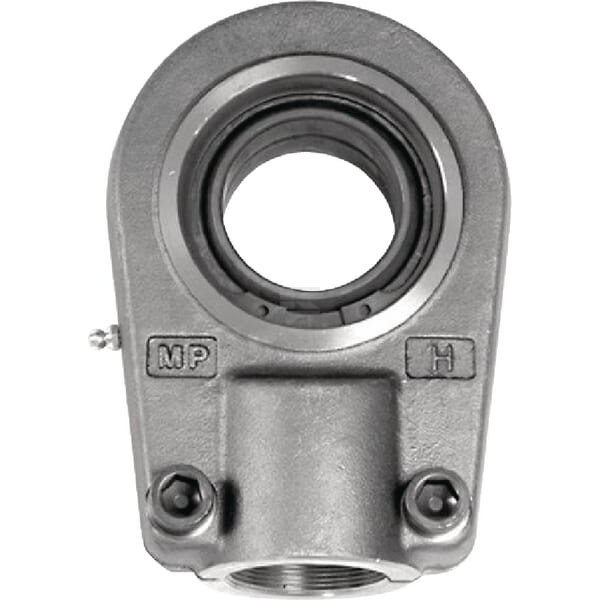

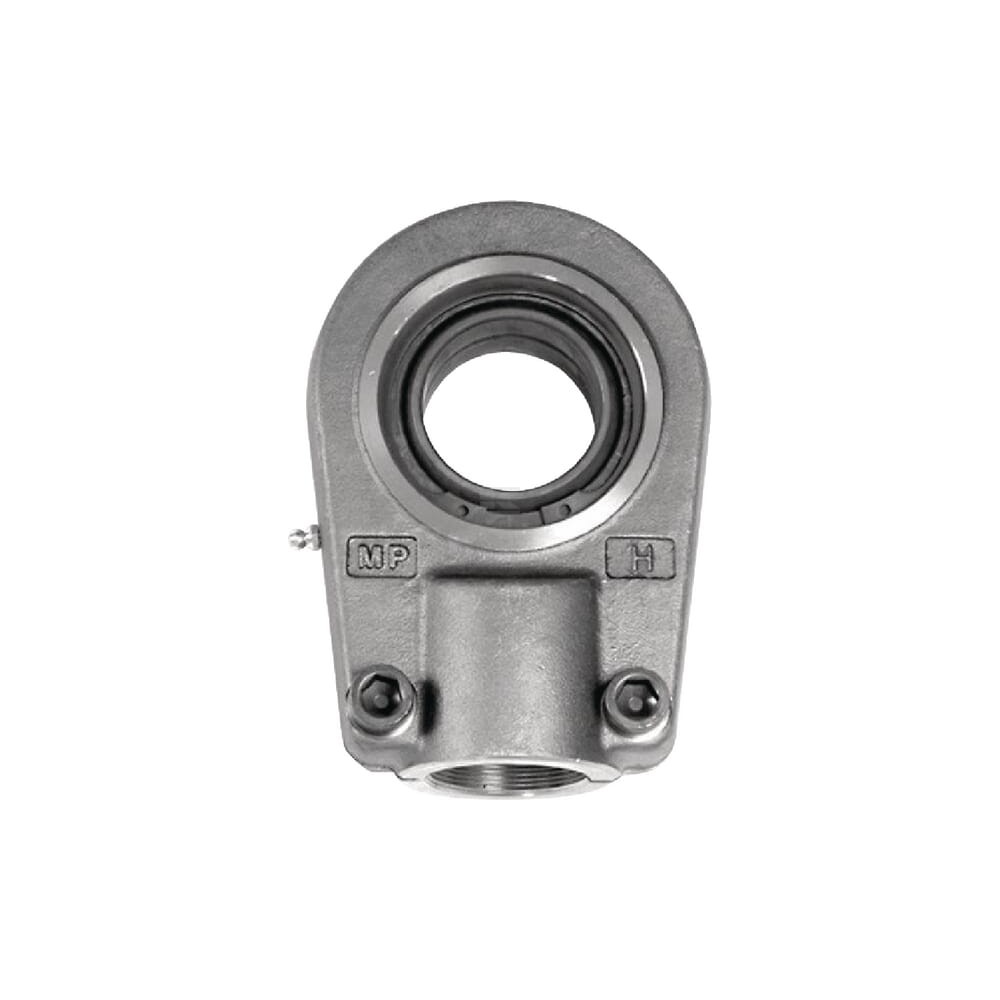

Ucho siłownika z prawym gwintem wewnętrznym ø 30

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

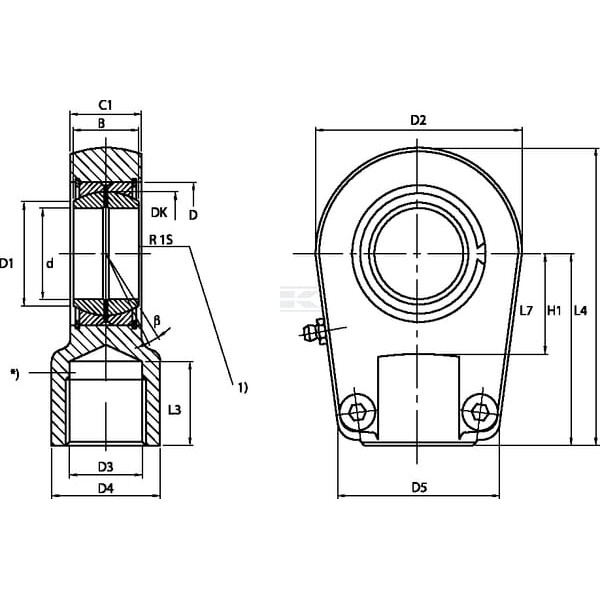

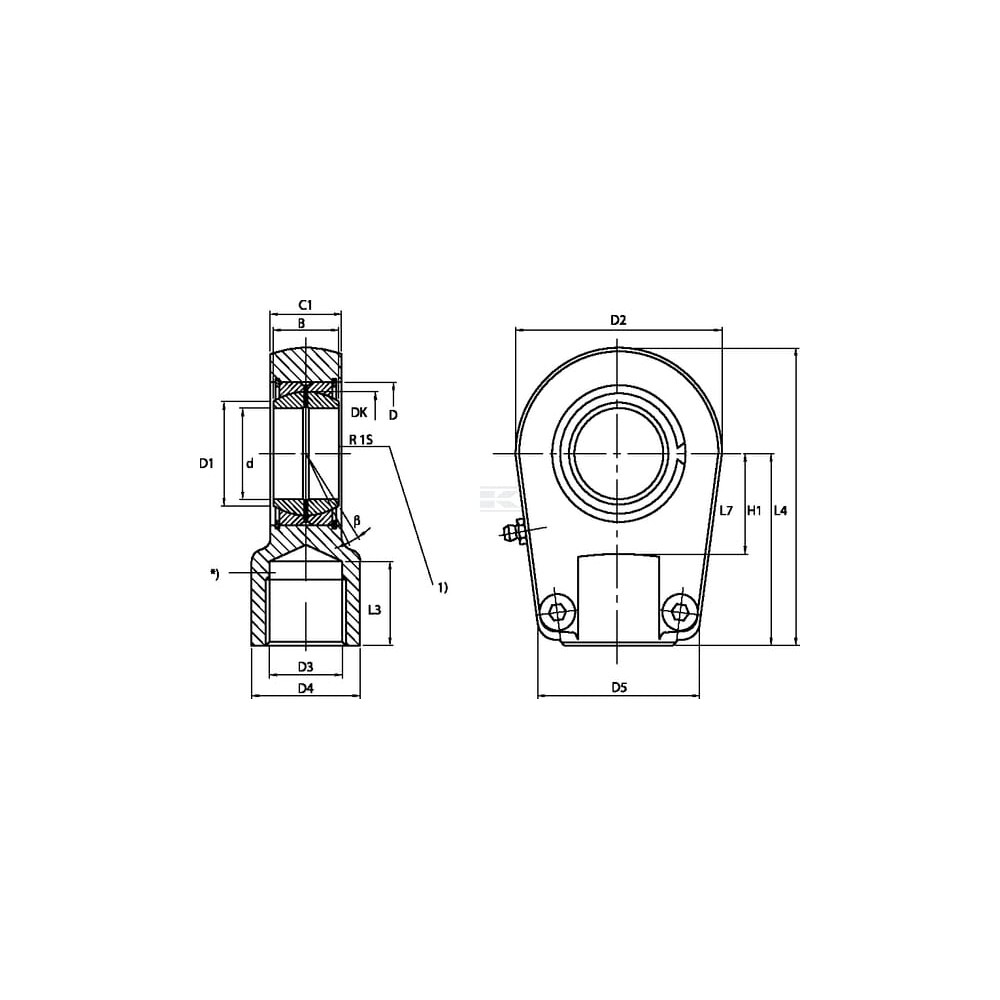

Dane techniczne

• Kierunek gwintu: Prawy
• b: 6
• B: 22
• C1: 28
• D1: 34.2
• D2: 64
• D: 47
• Średnica: 4.000
• Odstęp, podstawa środkowego wału: 60
• ß: 6
• Wysokość, podstawa: 32
• Wysokość, obudowa: 28
• Wysokość, pierścień wewnętrzny: 22
• Ø otworu: 30
• Szerokość piasty: 22
• Średnica wew.: 30
• Długość L7: 30
• Długość: 94
• Średnica zewnętrzna, łożysko: 47
• Średnica zewnętrzna, pierścień wewnętrzny: 34.2
• Gwint: Right
• Gwint: M22x1.5
• Gwint: Prawy
• Długość gwintu: 23
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 50
• Szerokość: 64
