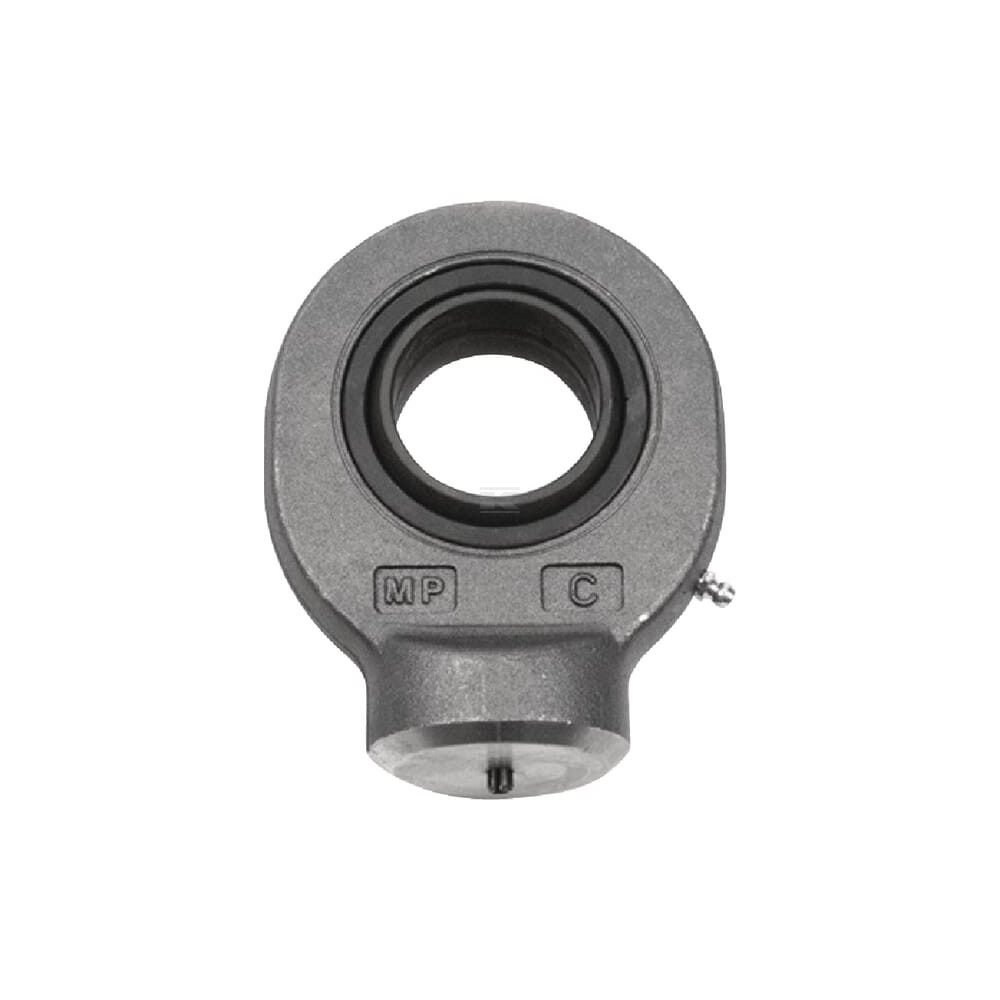

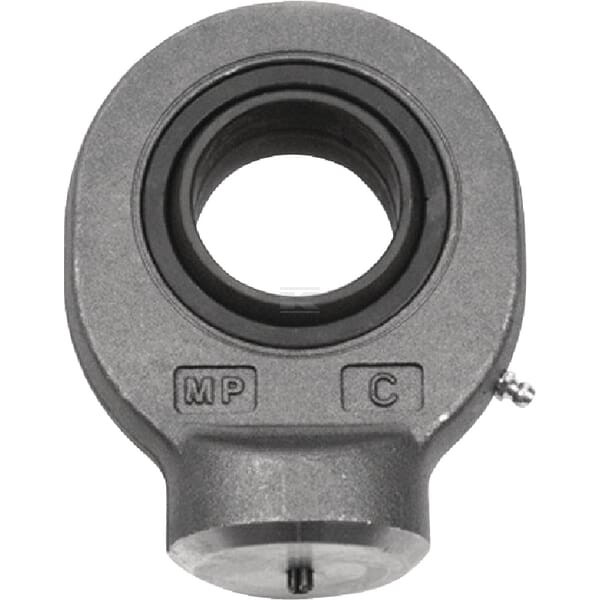

Ucho siłownika do przyspawania ø 45

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 45
• Długość otworu: 32
• Średnica zew. łożyska: 68
• Średnica zew. części wewnętrznej: 50,7
• Kąt krawędzi: 7
• Średnica sworznia środkowego: 6
• Odległość od wału do środka: 52
• Średnica wałka: 58
• Odległość od środka otworu do dołu: 77
• Średnica zew. głowicy: 102
• Szerokość głowicy (długość otworu): 27
• Wysokość całkowita: 128
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 127000
• Obciążenie statyczne promieniowe: 208000
• Standard: DIN 648
