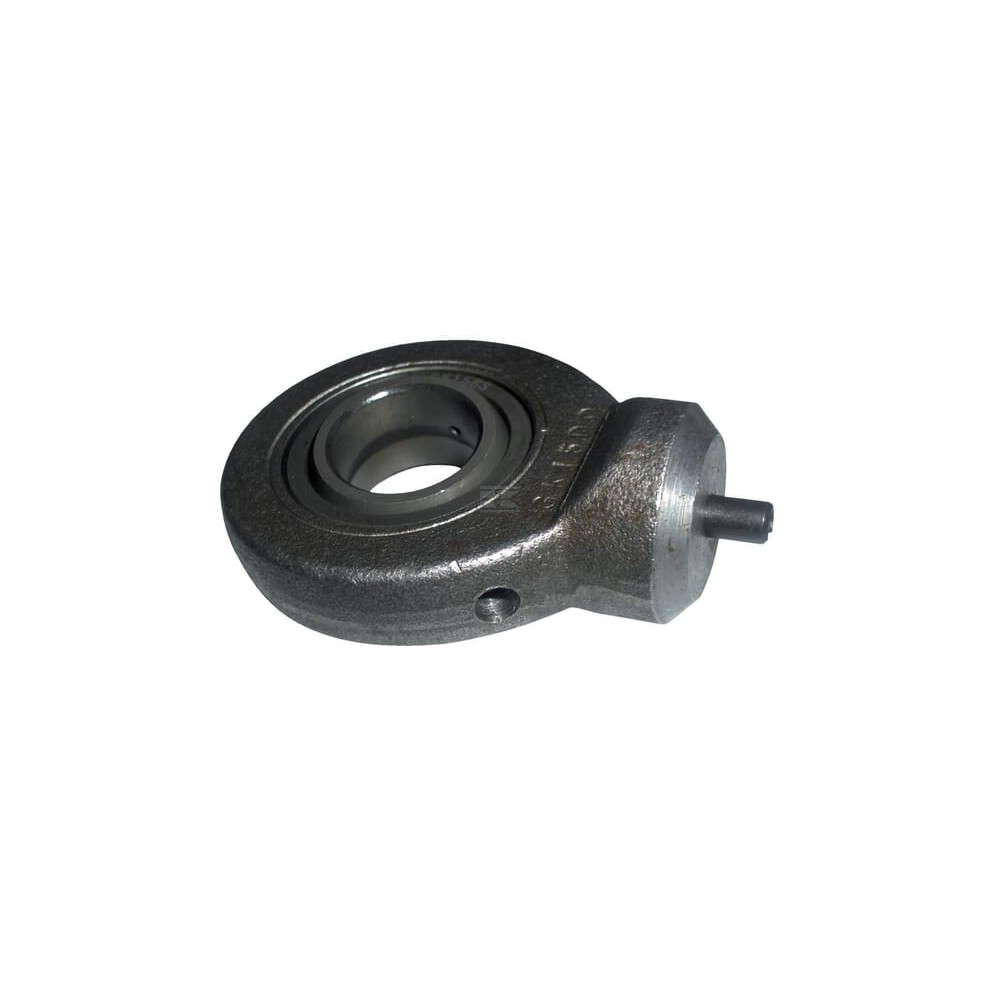

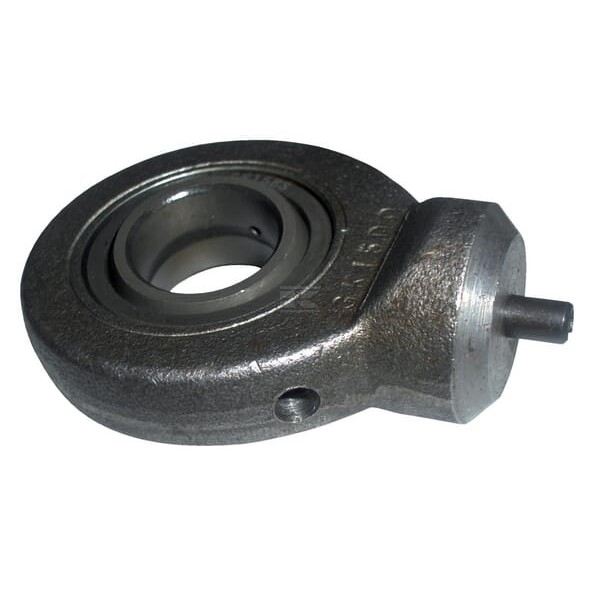

Ucho siłownika do przyspawania ø 16

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 16
• Długość otworu: 14
• Średnica zew. łożyska: 30
• Średnica zew. części wewnętrznej: 20,7
• Kąt krawędzi: 10
• Średnica sworznia środkowego: 4
• Odległość od wału do środka: 23
• Średnica wałka: 24
• Odległość od środka otworu do dołu: 35
• Szerokość głowicy (długość otworu): 11
• Wysokość całkowita: 58
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 19000
• Obciążenie statyczne promieniowe: 36000
• Standard: DIN 648
