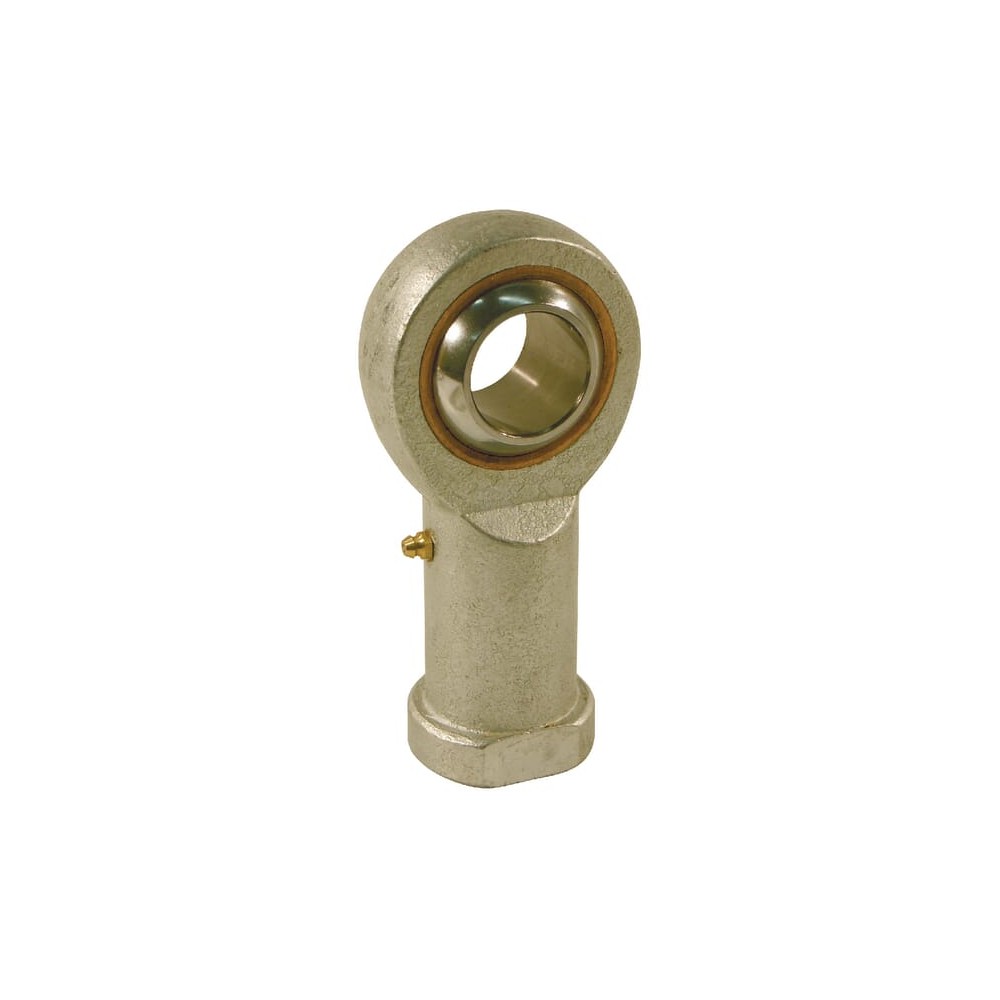

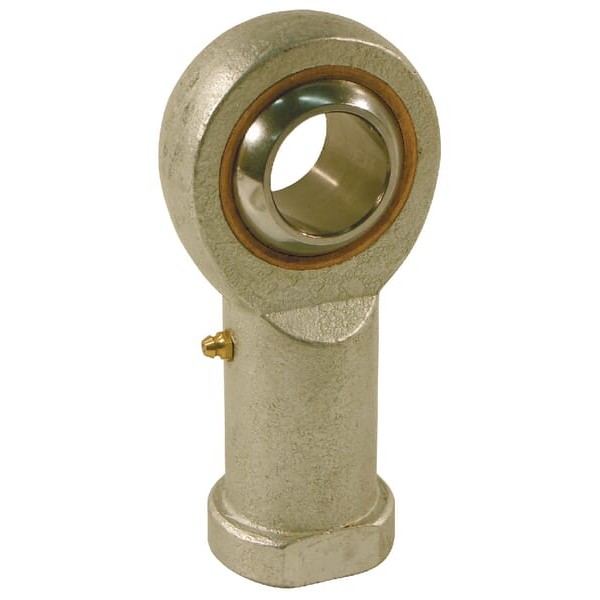

Ucho siłownika z prawym gwintem wewnętrznym ø 16

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Punkty teoretyczne przegubu
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-brąz

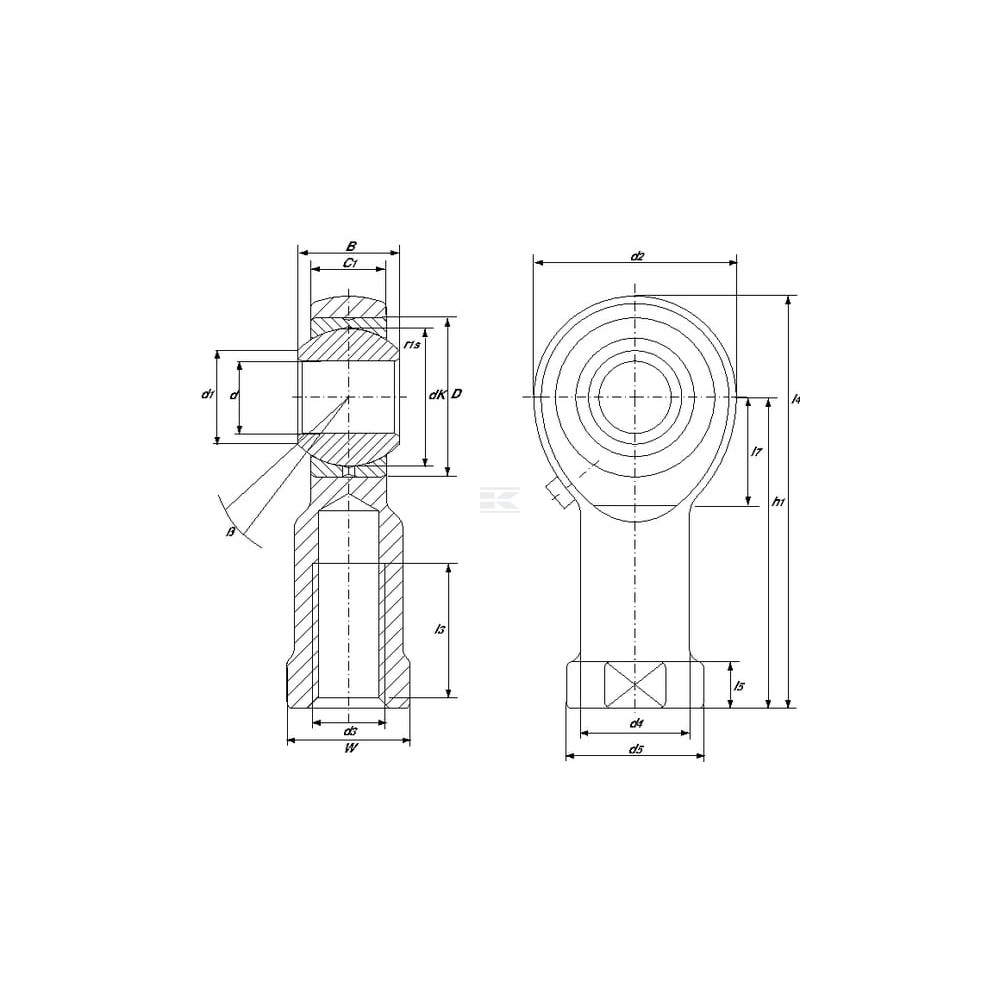

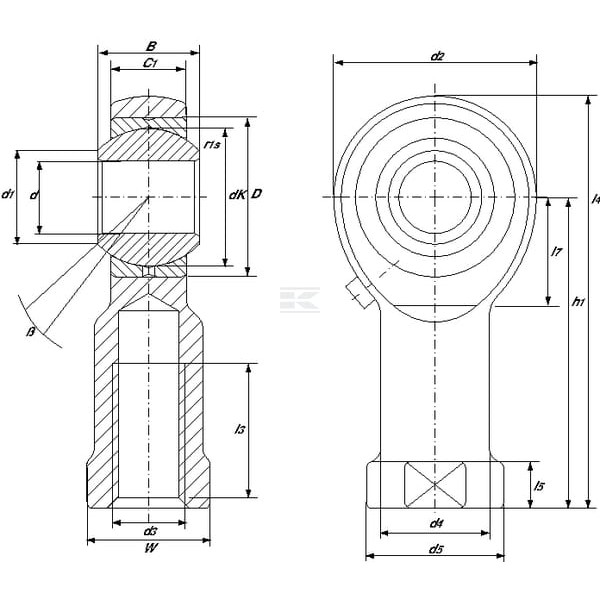

Dane techniczne

• Średnica otworu: 16
• Długość otworu: 21
• Średnica zew. łożyska: 30
• Średnica zew. części wewnętrznej: 19,3
• Średnica zewnętrzna kuli: 28,6
• Kąt krawędzi: 15
• Średnica zewnętrzna u podstawy: 22
• Wysokość podstawy: 8
• Odległość od wału do środka: 23
• Średnica wałka: 22
• Średnica gwintu: M16
• Skok gwintu: 2.00
• Kierunek gwintu: Prawy
• Długość gwintu: 33
• Odległość od środka otworu do dołu: 64
• Szerokość głowicy (długość otworu): 15
• Wysokość całkowita: 83
• Obróbka powierzchni: Ocynk
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Typ: Gwint wewnętrzny
