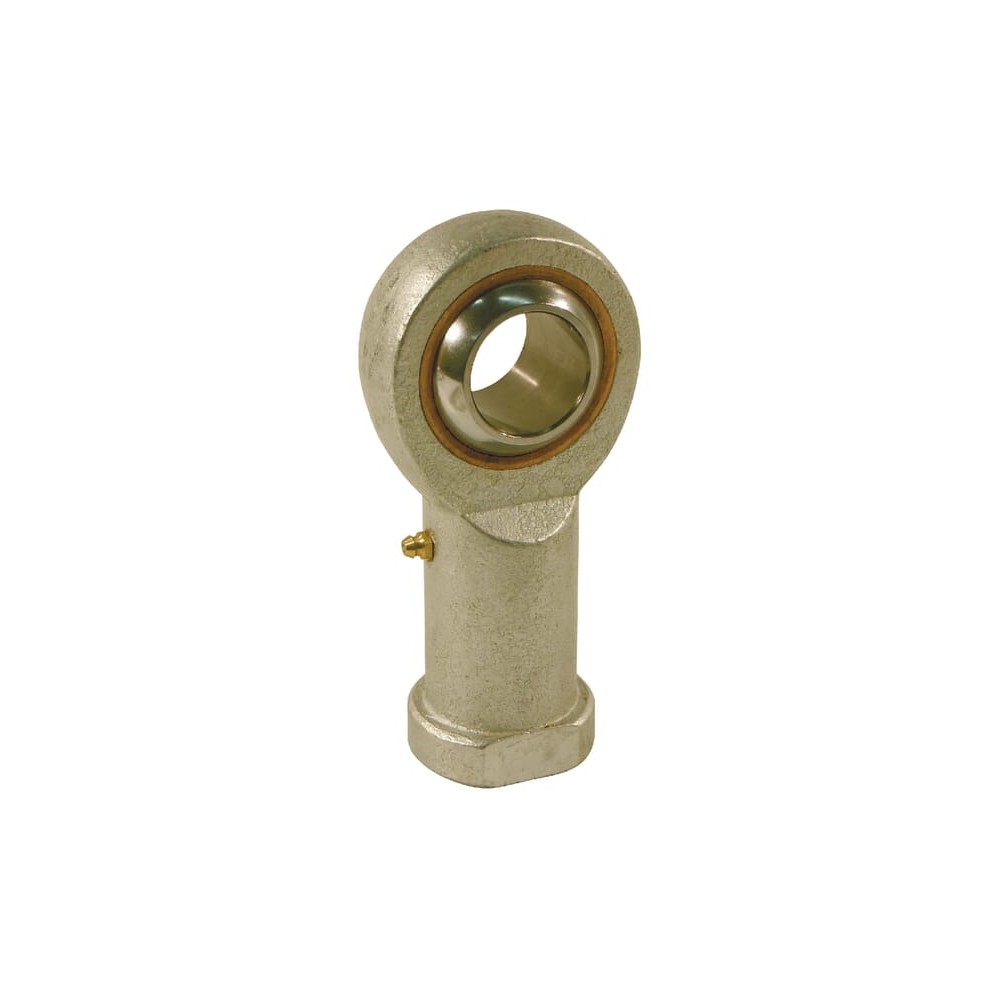

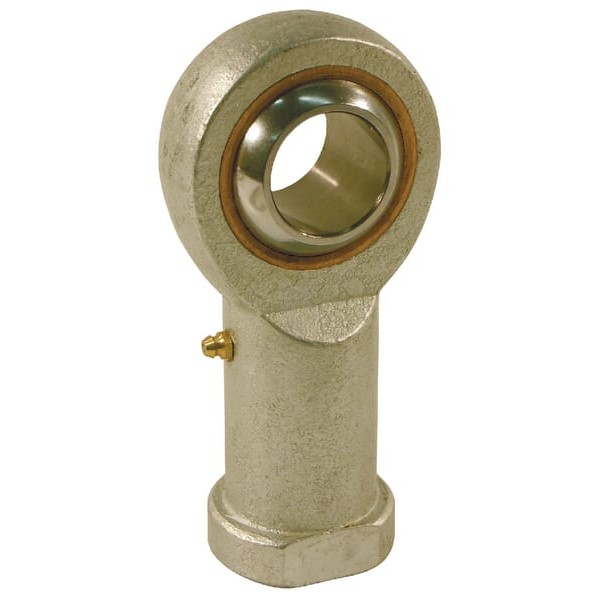

Ucho siłownika z prawym gwintem wewnętrznym ø 10

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Punkty teoretyczne przegubu
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-brąz

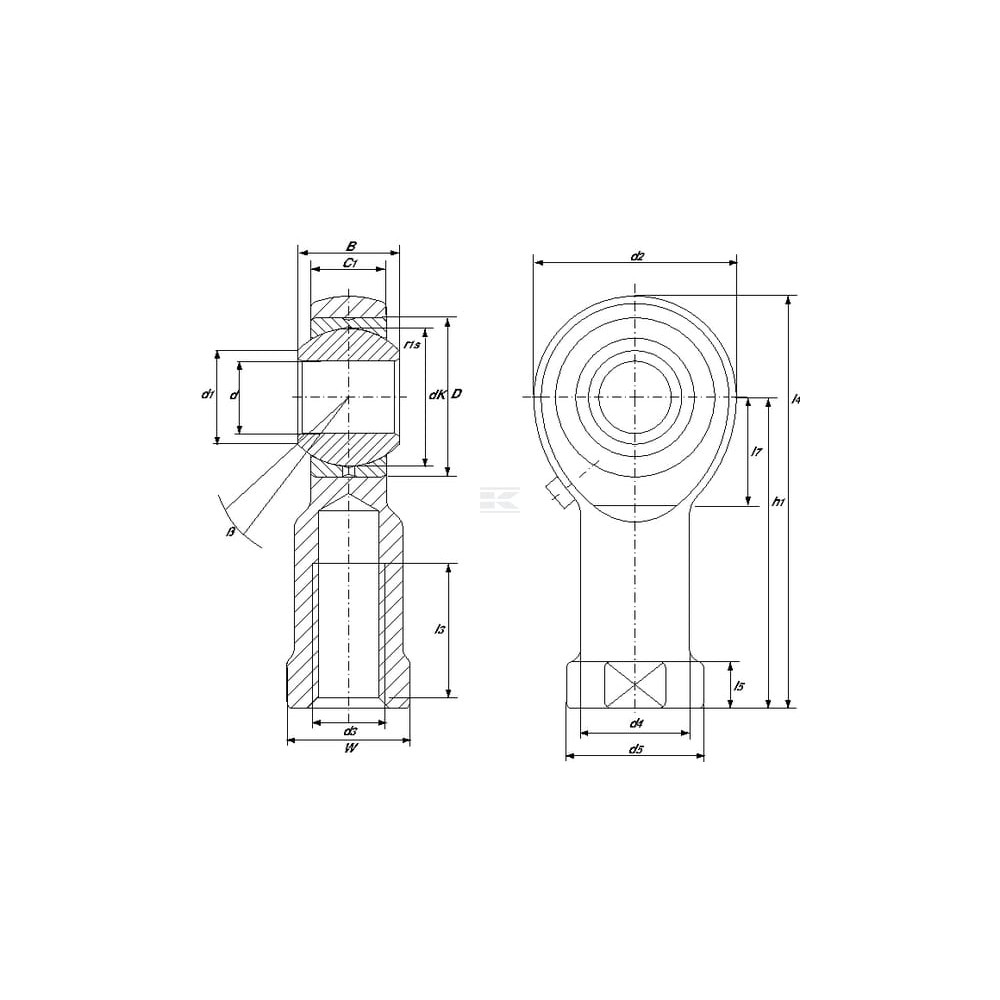

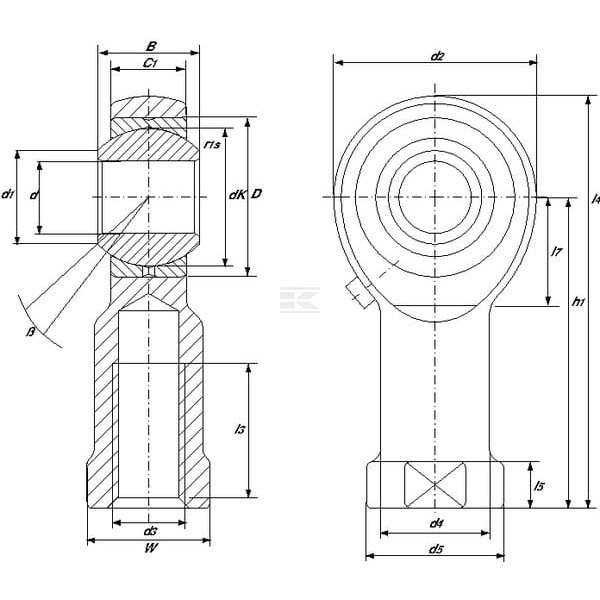

Dane techniczne

• Średnica otworu: 10
• Długość otworu: 14
• Średnica zew. łożyska: 22
• Średnica zew. części wewnętrznej: 12,9
• Średnica zewnętrzna kuli: 19,1
• Kąt krawędzi: 14
• Średnica zewnętrzna u podstawy: 17
• Wysokość podstawy: 6,6
• Odległość od wału do środka: 15
• Średnica wałka: 15
• Średnica gwintu: M10
• Skok gwintu: 1.50
• Kierunek gwintu: Prawy
• Długość gwintu: 20
• Odległość od środka otworu do dołu: 43
• Szerokość głowicy (długość otworu): 10,5
• Wysokość całkowita: 57
• Obróbka powierzchni: Ocynk
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Typ: Gwint wewnętrzny
