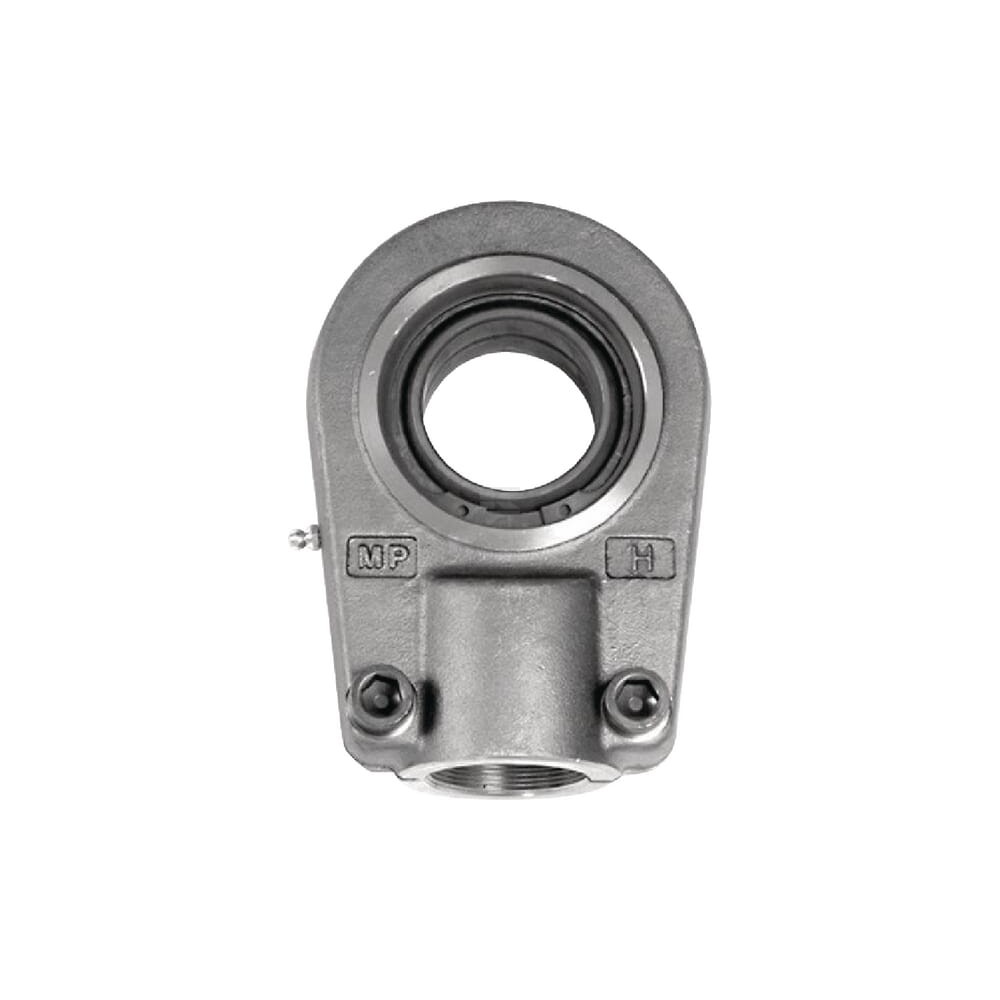

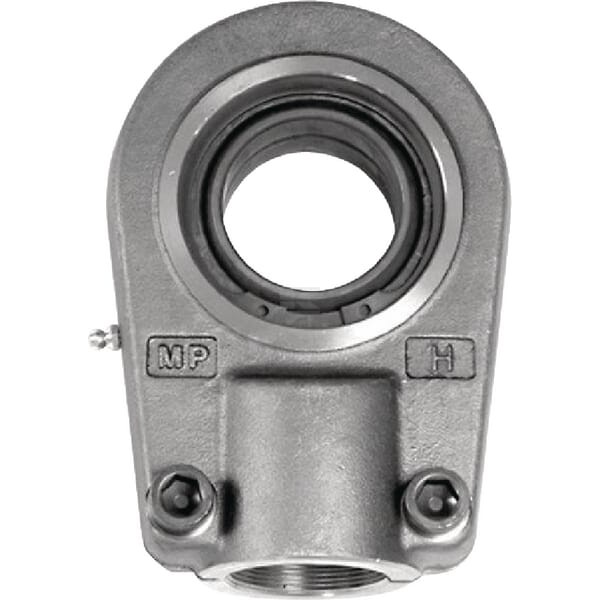

Ucho siłownika z prawym gwintem wewnętrznym ø 60

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

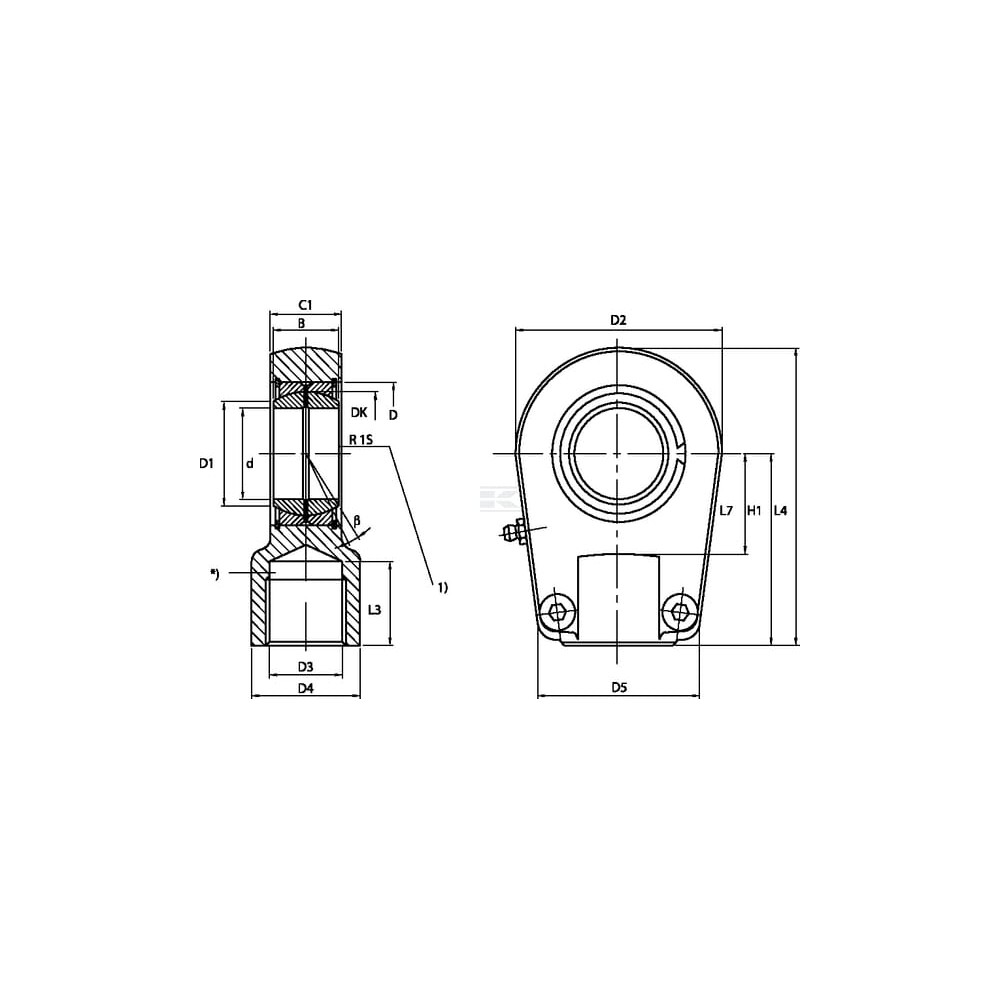

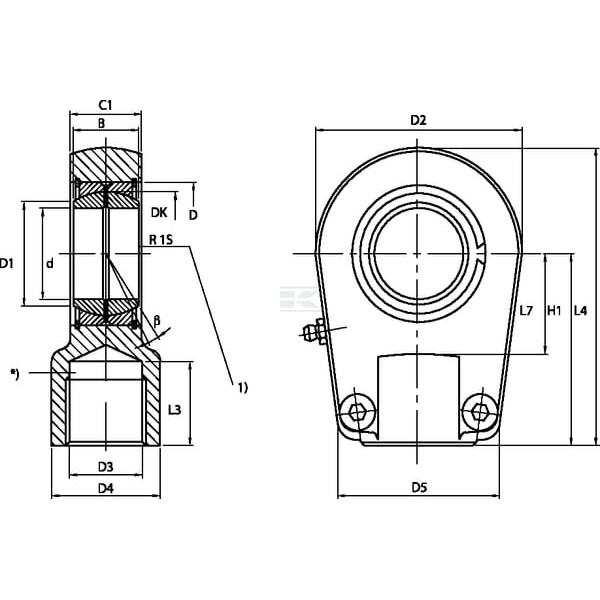

Dane techniczne

• Kierunek gwintu: Prawy
• b: 6
• B: 44
• C1: 50
• D1: 66.8
• D2: 130
• D: 90
• Średnica: 4.000
• Odstęp, podstawa środkowego wału: 130
• ß: 6
• Wysokość, podstawa: 75
• Wysokość, obudowa: 50
• Wysokość, pierścień wewnętrzny: 44
• Ø otworu: 60
• Szerokość piasty: 44
• Średnica wew.: 60
• Długość L7: 65
• Długość: 200
• Średnica zewnętrzna, łożysko: 90
• Średnica zewnętrzna, pierścień wewnętrzny: 66.8
• Gwint: Right
• Gwint: M58x1.5
• Gwint: Prawy
• Długość gwintu: 59
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 120
• Szerokość: 130
