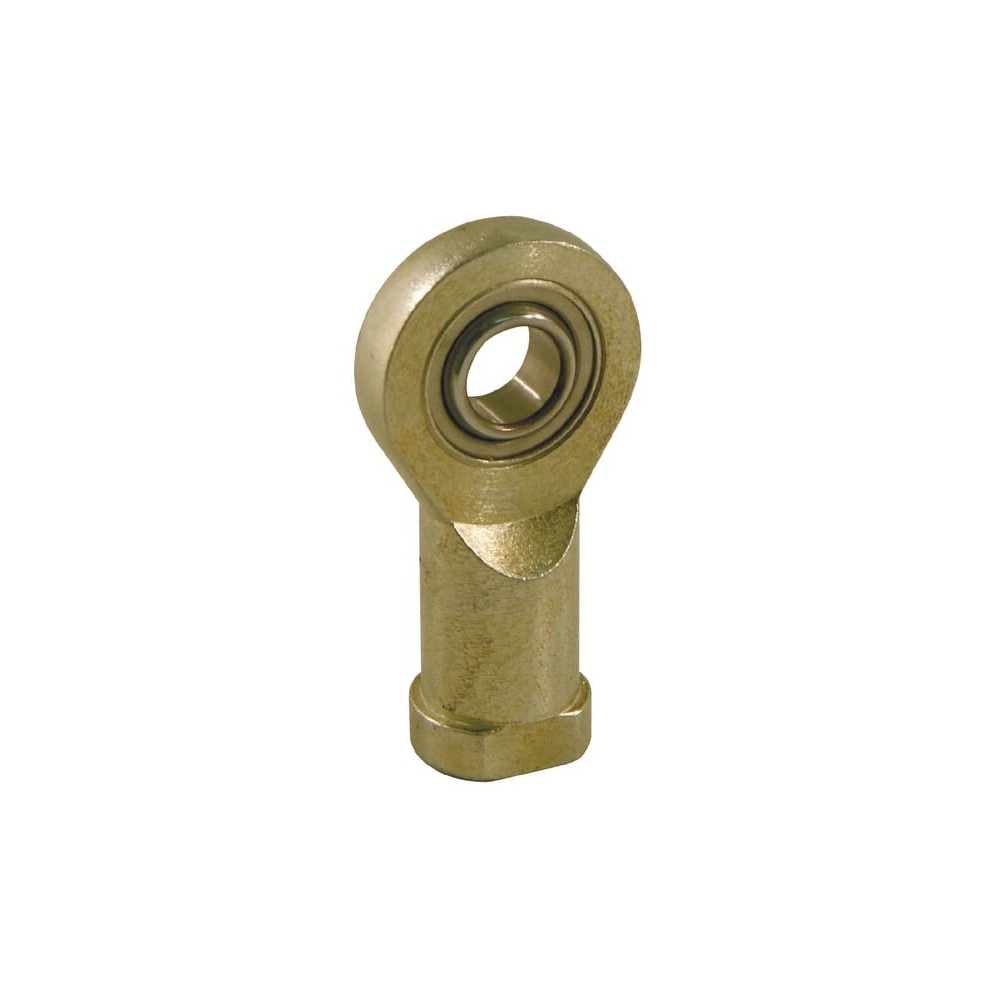

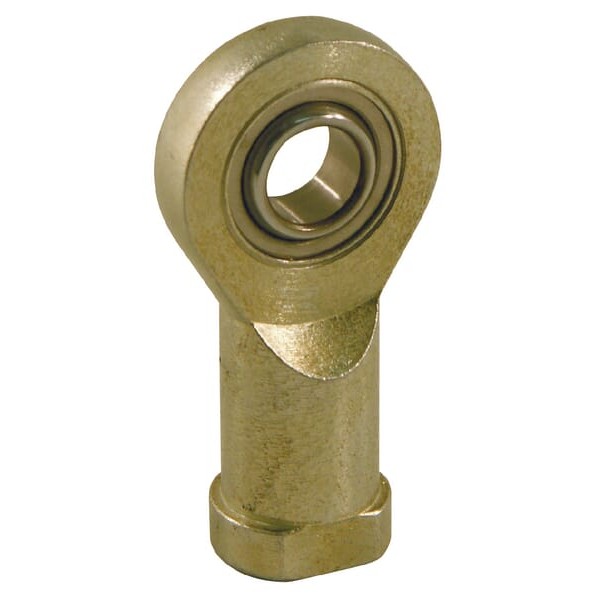

Ucho siłownika z prawym gwintem wewnętrznym ø 17

Zastosowanie

• Maszyny rolnicze
• Cylinder
• Punkty teoretyczne przegubu
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal

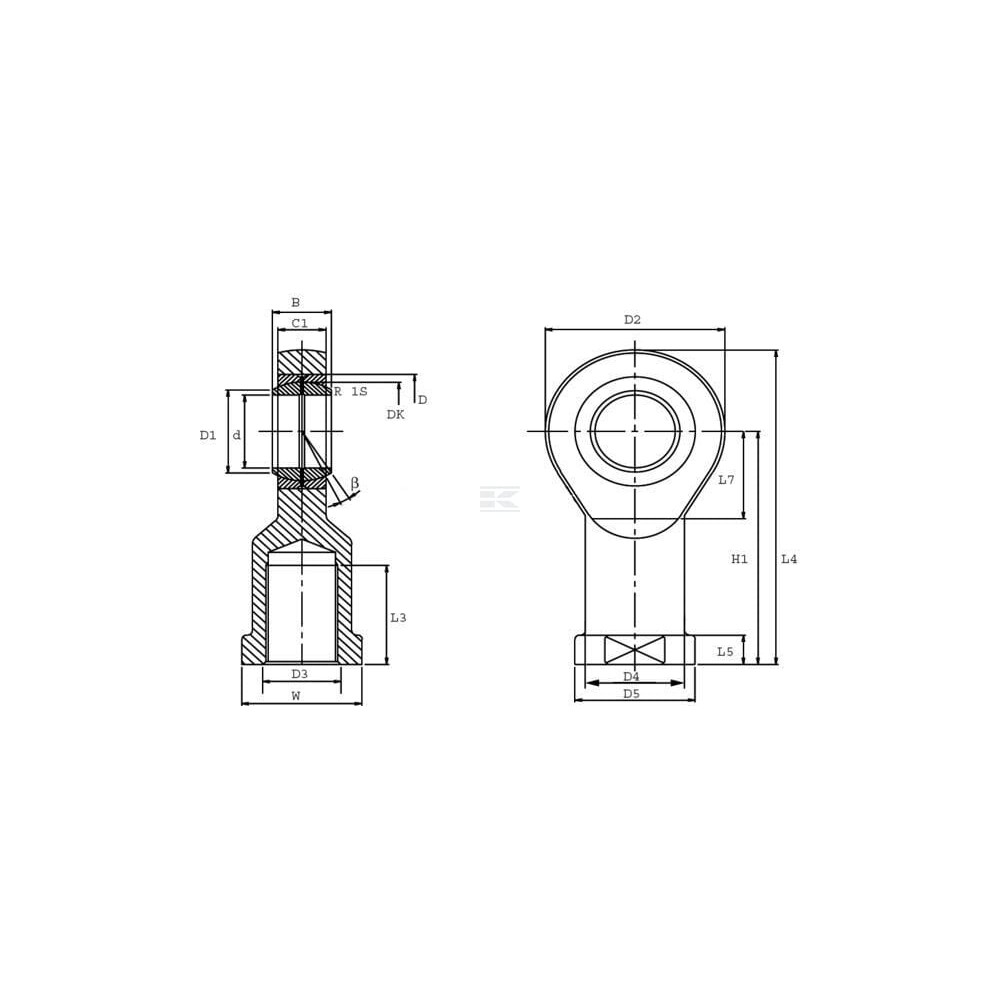

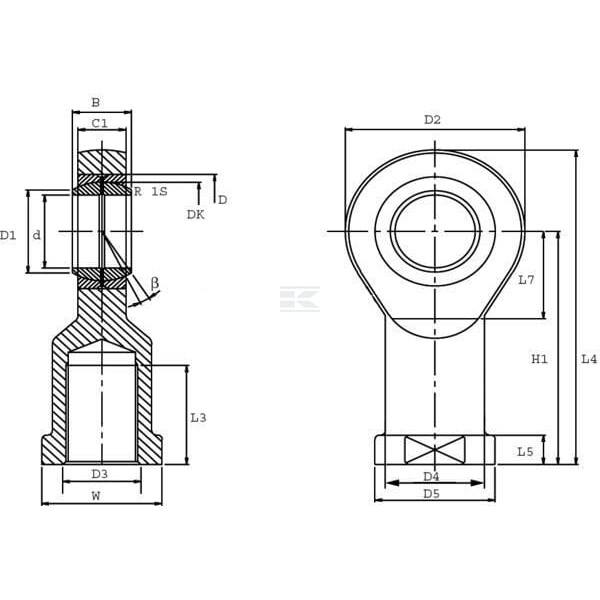

Dane techniczne

• Średnica otworu: 17
• Długość otworu: 14
• Średnica zew. łożyska: 30
• Średnica zew. części wewnętrznej: 20,7
• Kąt krawędzi: 10
• Średnica zewnętrzna u podstawy: 27
• Wysokość podstawy: 10
• Odległość od wału do środka: 23
• Średnica wałka: 24
• Średnica gwintu: M16
• Skok gwintu: 2.00
• Kierunek gwintu: Prawy
• Długość gwintu: 34
• Odległość od środka otworu do dołu: 67
• Szerokość głowicy (długość otworu): 11
• Wysokość całkowita: 90
• Obróbka powierzchni: Ocynk
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Typ: Gwint wewnętrzny
