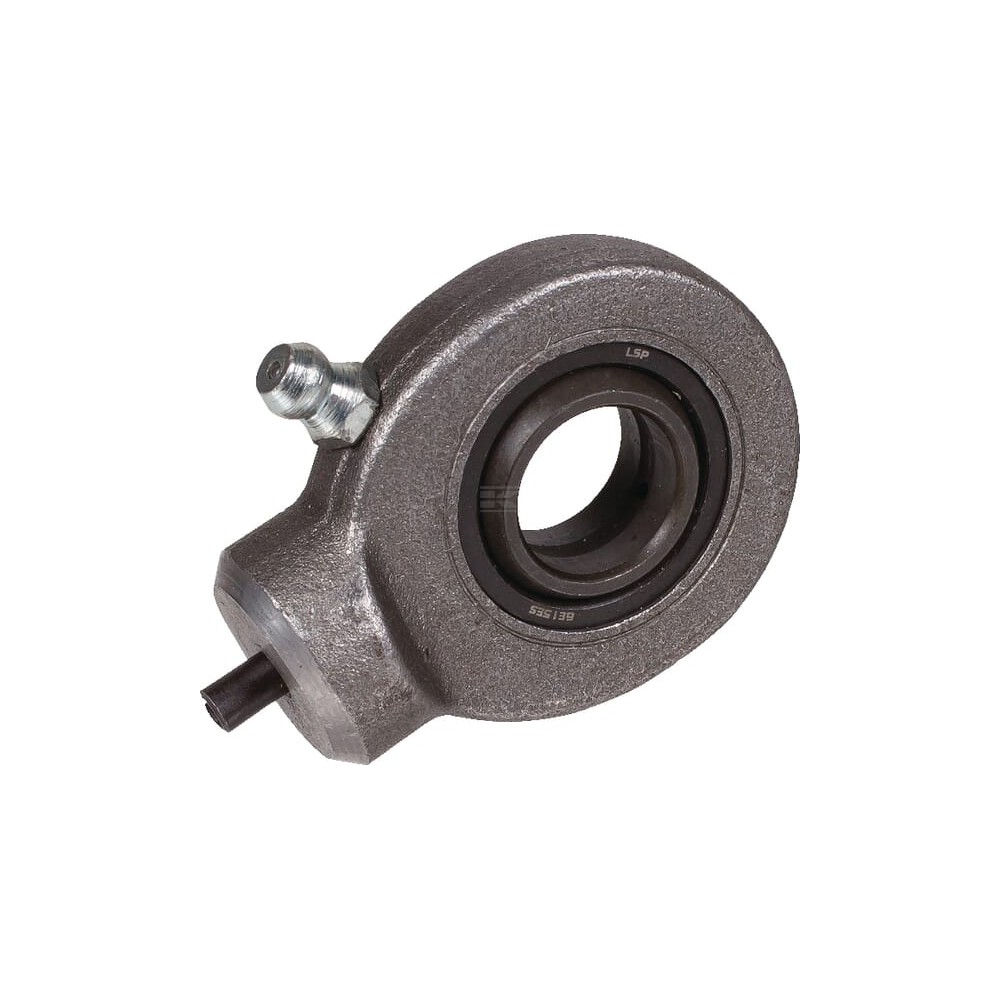

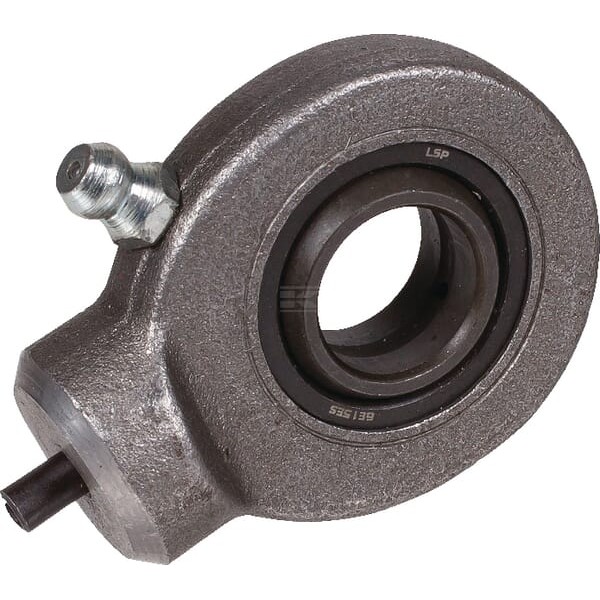

Ucho siłownika do przyspawania ø 15

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 15
• Długość otworu: 12
• Średnica zew. łożyska: 26
• Średnica zew. części wewnętrznej: 18,4
• Kąt krawędzi: 8
• Średnica sworznia środkowego: 4
• Odległość od wału do środka: 20
• Średnica wałka: 21
• Odległość od środka otworu do dołu: 31
• Szerokość głowicy (długość otworu): 10
• Wysokość całkowita: 51
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 17000
• Obciążenie statyczne promieniowe: 32000
• Standard: DIN 648
