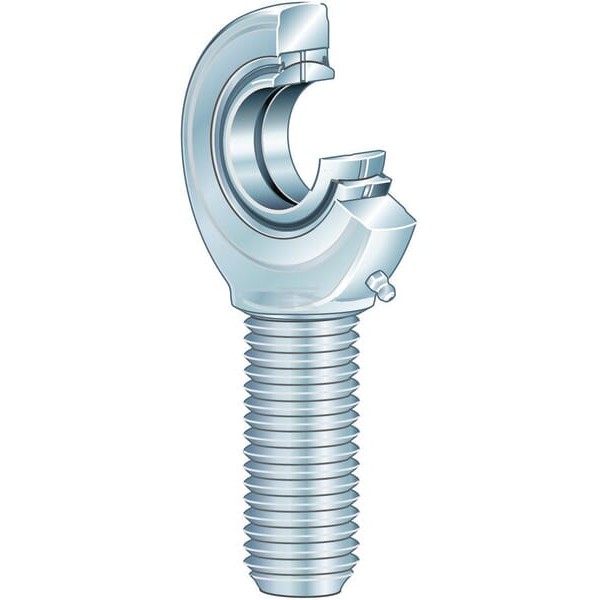

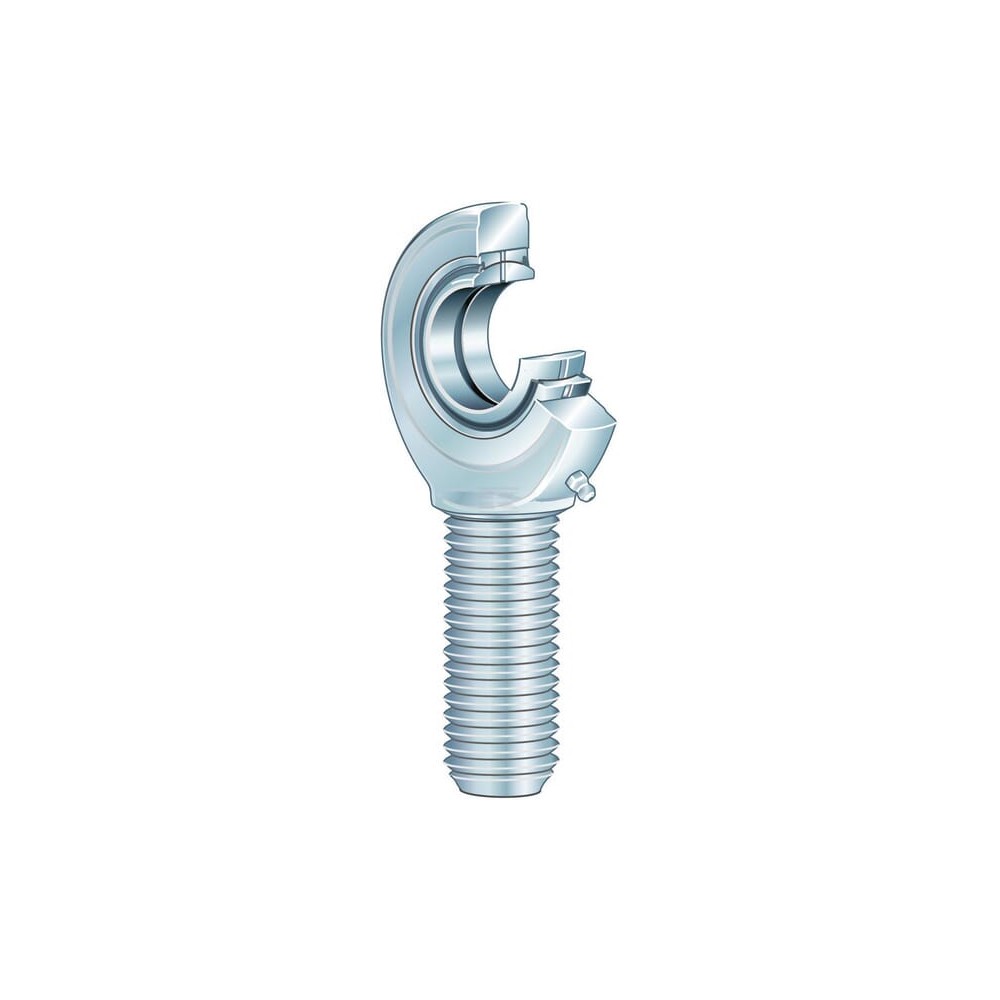

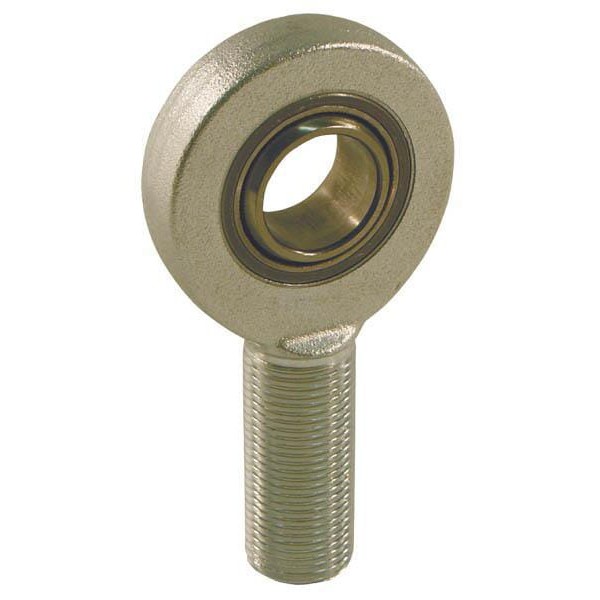

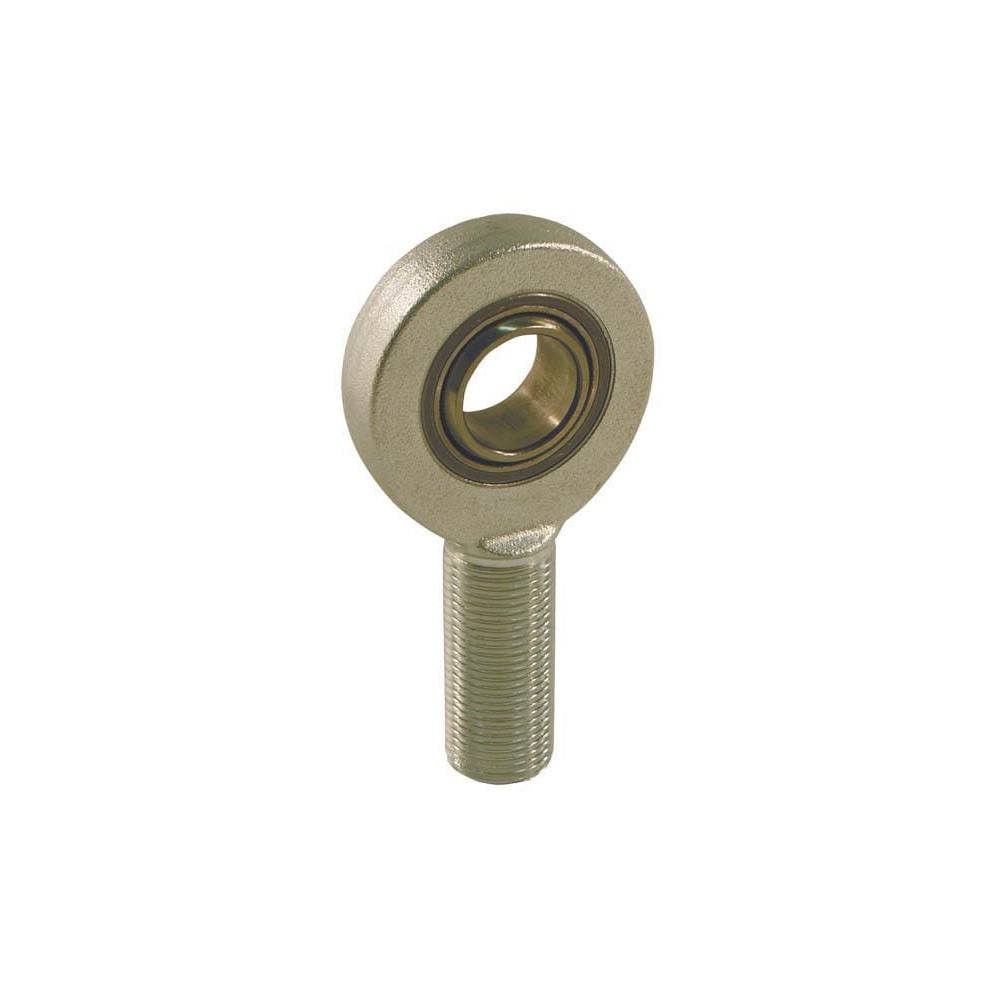

Ucho siłownika z prawym gwintem zewnętrznym ø 20

Szczegóły produktu

• Rozmiar otworu 20, smarowane przez otwór smarowy
• Rozmiar otworu 25 i większy, smarowane przez smarowniczkę

Informacje techniczne

• Podlegające obowiązkowej konserwacji głowice przegubów wg DIN 648 serii wymiarowej E, kształt A, ISO 6126
• Para ślizgowa: stal/stal
• Uchwyt z gwintem zewnętrznym
• Gwint prawoskrętny

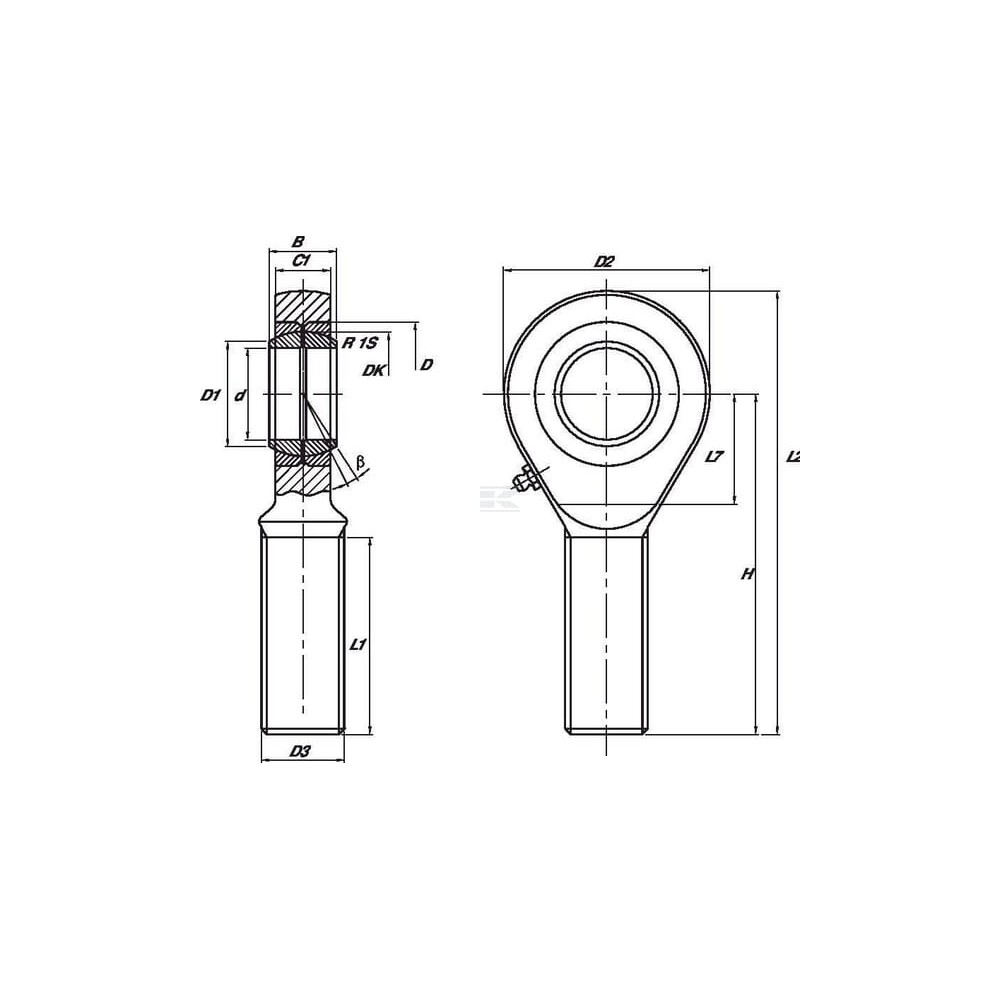

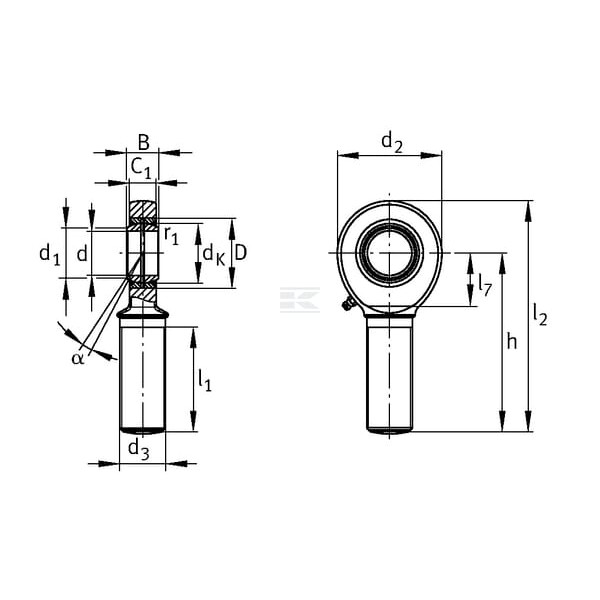

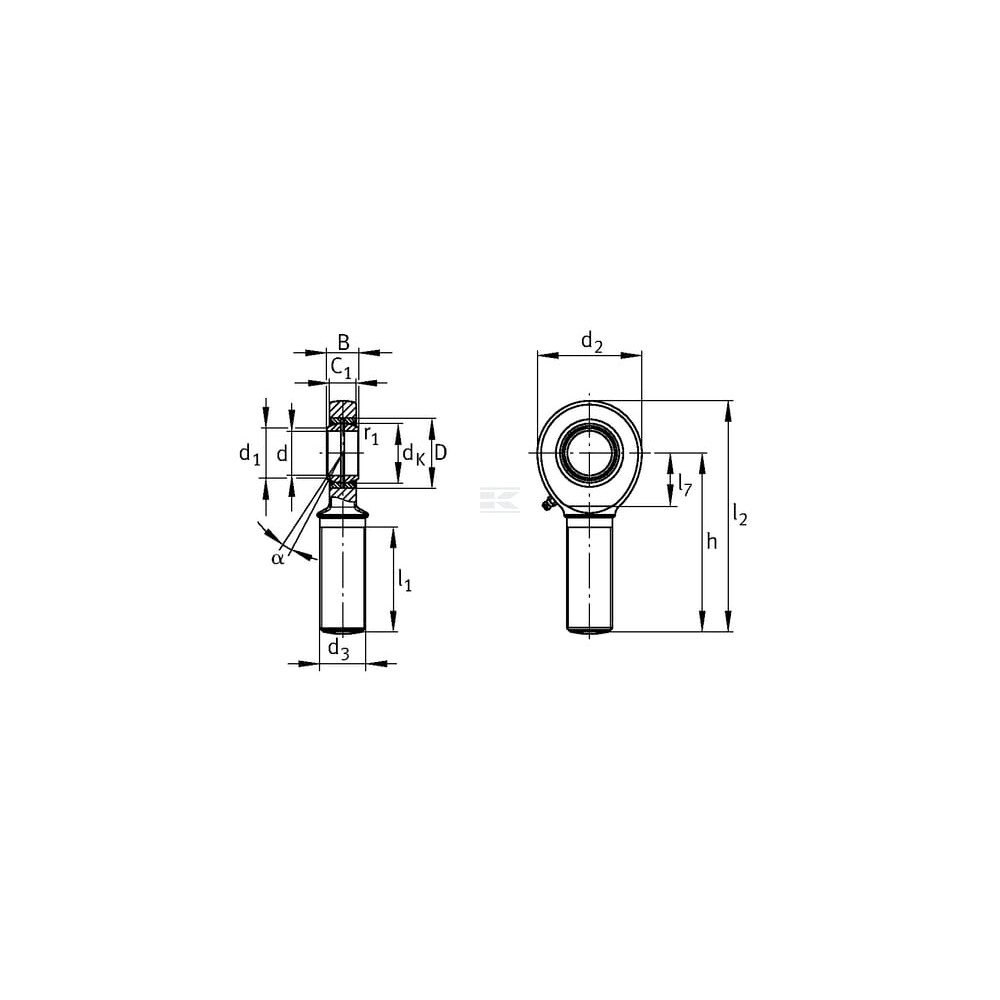

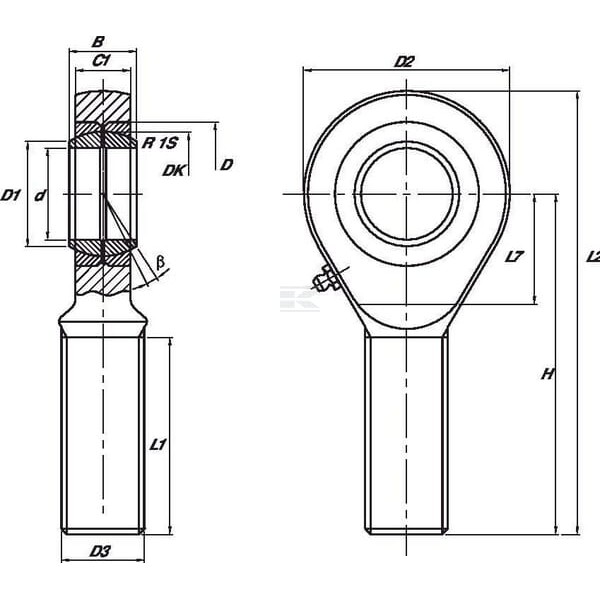

Dane techniczne

• Średnica otworu: 20
• Długość otworu: 16
• Typ uszczelnienia: 2RS
• Średnica zew. łożyska: 35
• Średnica zew. części wewnętrznej: 24,1
• Średnica zewnętrzna kuli: 29
• Kąt krawędzi: 9
• Szerokość pierścienia wewnętrznego łożyska: 16
• Długość całkowita: 104,5
• Odległość od wału do środka: 27,5
• Średnica gwintu: M20
• Skok gwintu: 1.50
• Kierunek gwintu: Prawy
• Długość gwintu: 43
• Odległość od środka otworu do dołu: 78
• Średnica zew. głowicy: 53
• Szerokość głowicy (długość otworu): 13
• Obróbka powierzchni: Ocynk
• Obciążenie dynamiczne promieniowe: 29600
• Obciążenie statyczne promieniowe: 75600
• Numer referencyjny OE: GAR20-DO-2RS
• Waga: 0,3
• Producent: Schaeffler
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Typ: Gwint zewnętrzny
