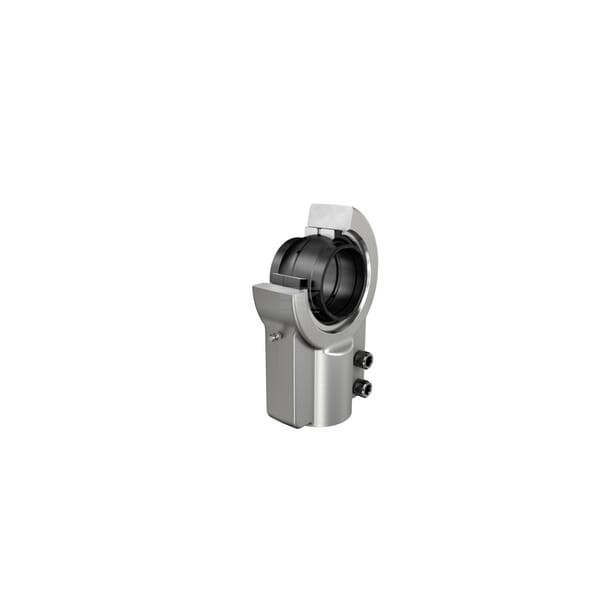

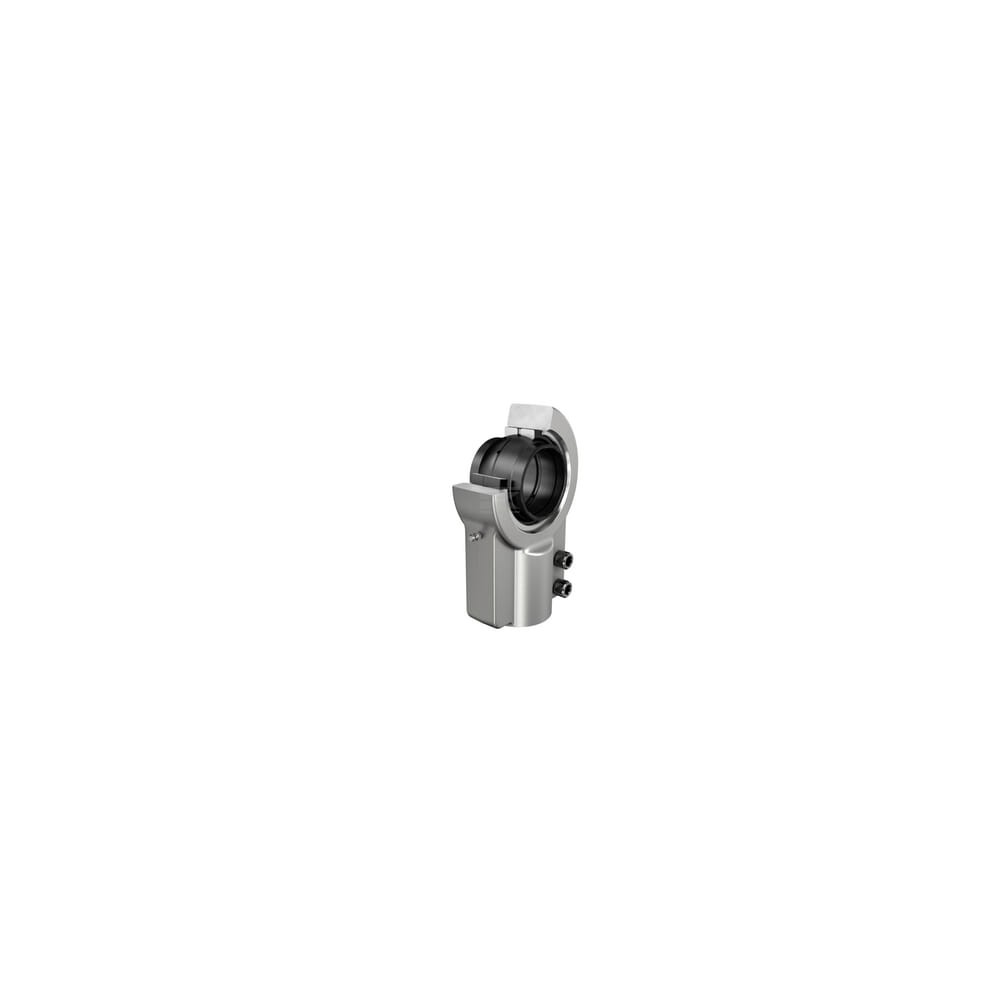

Łeb drążka

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania
• Drobny gwint śrubowy do cylindra typowego

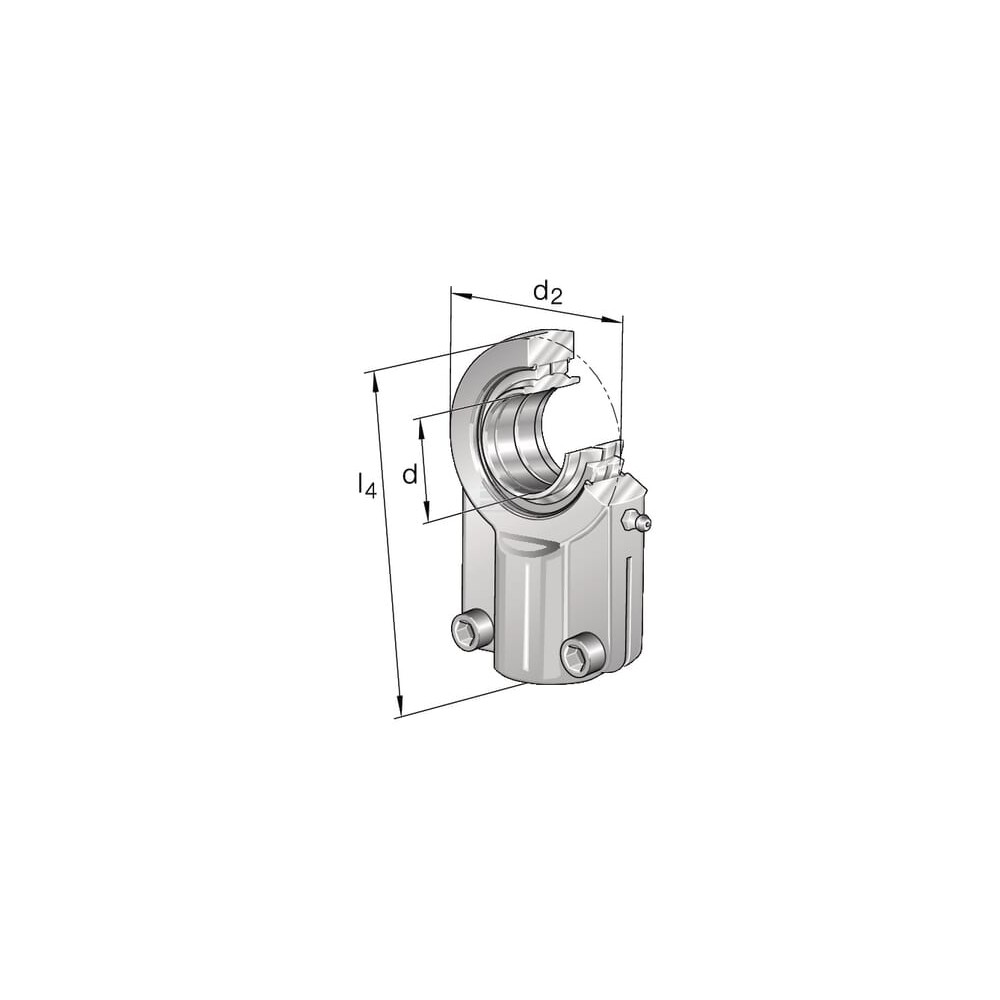

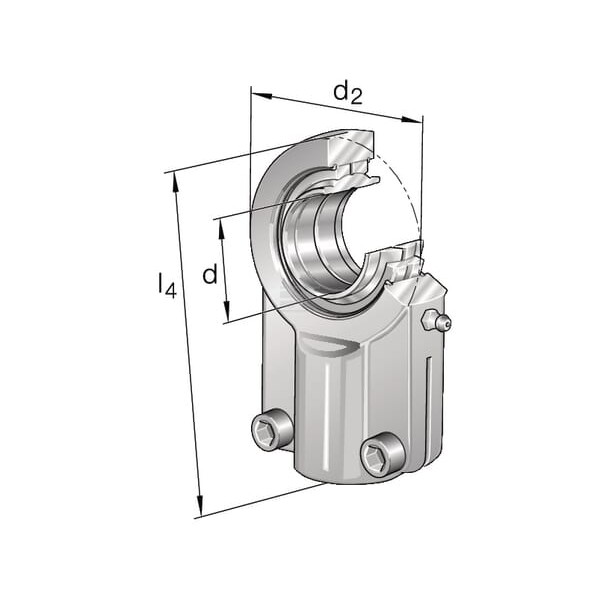

Dane techniczne

• Producent: Schaeffler
• Odstęp, podstawa środkowego wału: 65
• ß: 4
• Wysokość, podstawa: 30
• Wysokość, obudowa: 21
• Wysokość, pierścień wewnętrzny: 25
• Długość L7: 27
• Długość: 94
• Ø otworu (mm): 25
• dk: 35.5
• Średnica zewnętrzna, łożysko: 42
• Średnica zewnętrzna, pierścień wewnętrzny: 30.5
• Pasuje do numeru oryginalnego: GIHNRK25-LO-B
• Gwint: M20x1.5
• Gwint: Prawy
• Długość gwintu: 29
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 54
• Szerokość: 58
