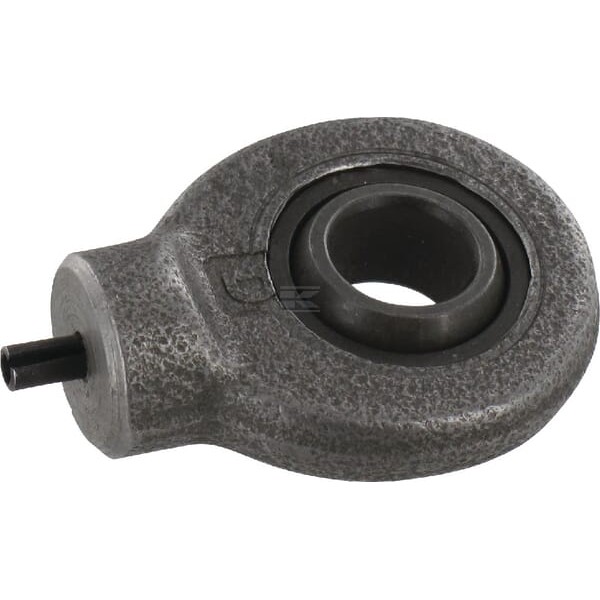

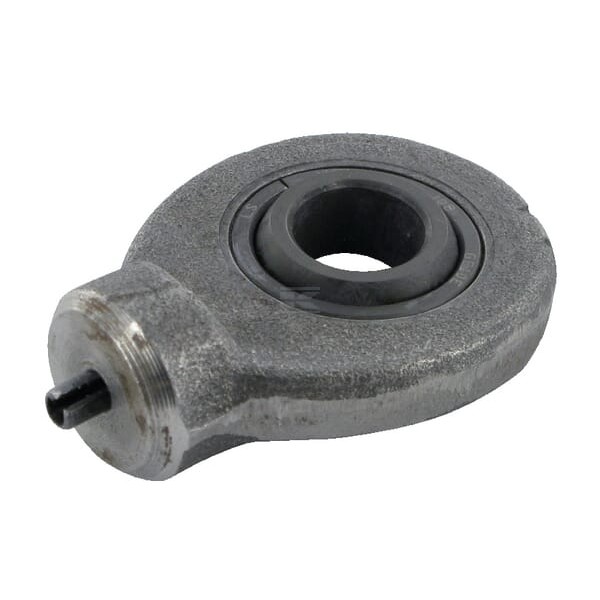

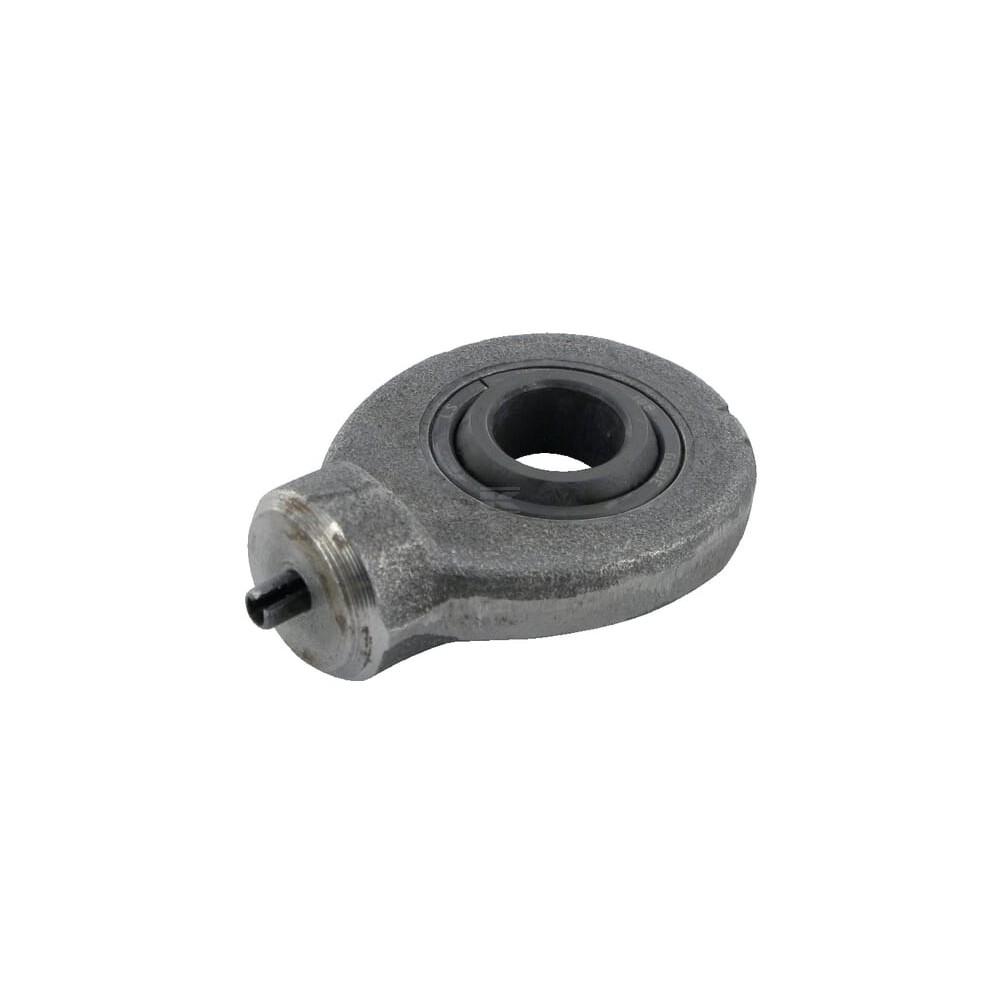

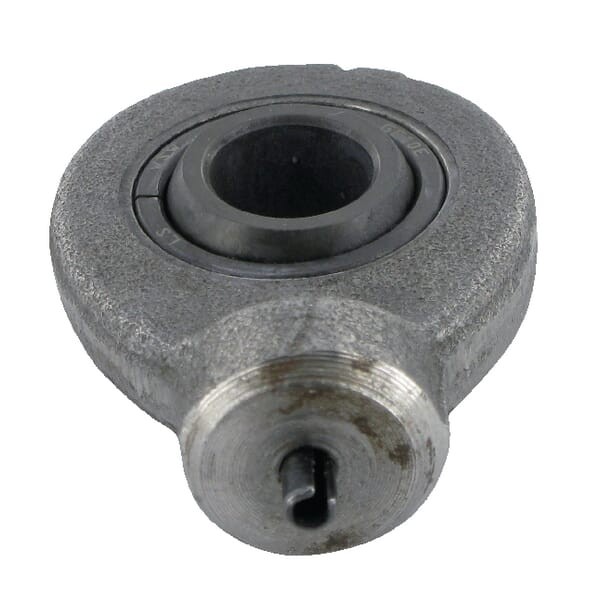

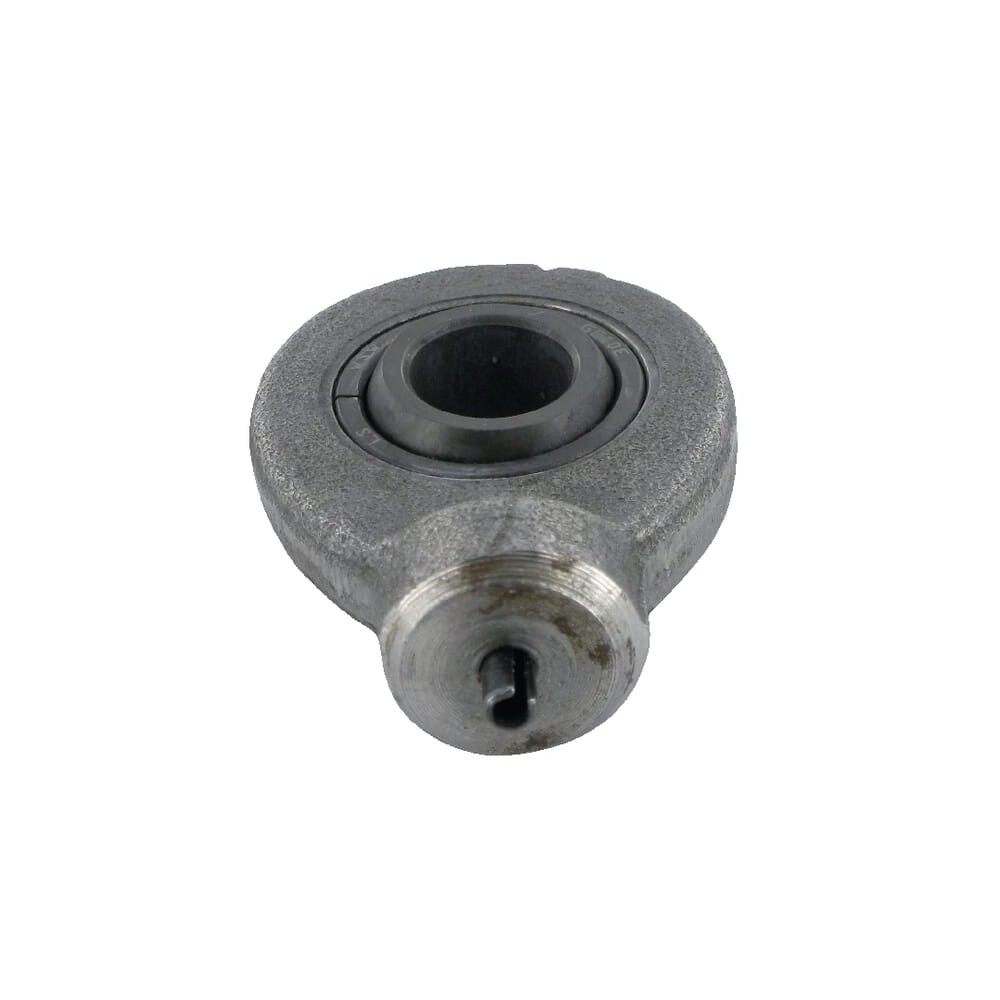

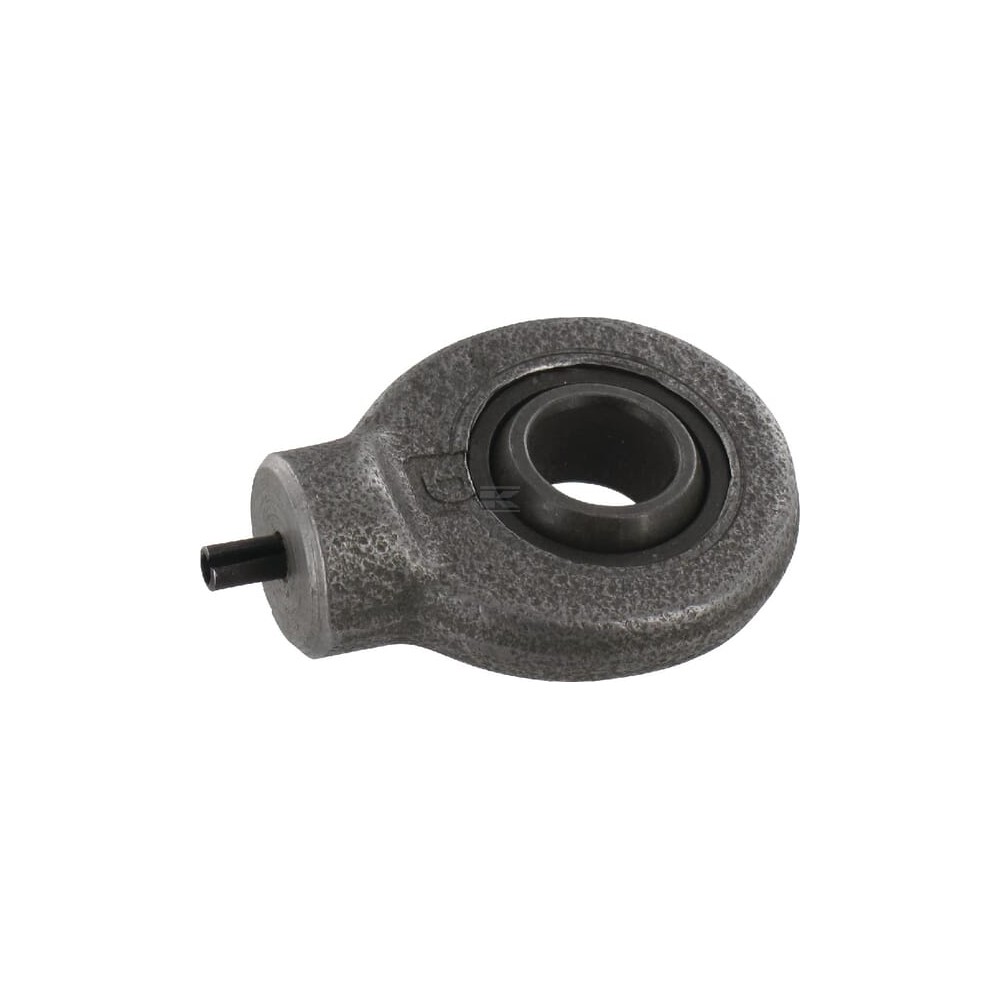

Ucho siłownika do przyspawania ø 10

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 10
• Długość otworu: 9
• Średnica zew. łożyska: 19
• Średnica zew. części wewnętrznej: 13,2
• Kąt krawędzi: 12
• Średnica sworznia środkowego: 3
• Odległość od wału do środka: 15
• Średnica wałka: 15
• Odległość od środka otworu do dołu: 24
• Średnica zew. głowicy: 29
• Szerokość głowicy (długość otworu): 7
• Wysokość całkowita: 38,5
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 8150
• Obciążenie statyczne promieniowe: 15600
• Standard: DIN 648
