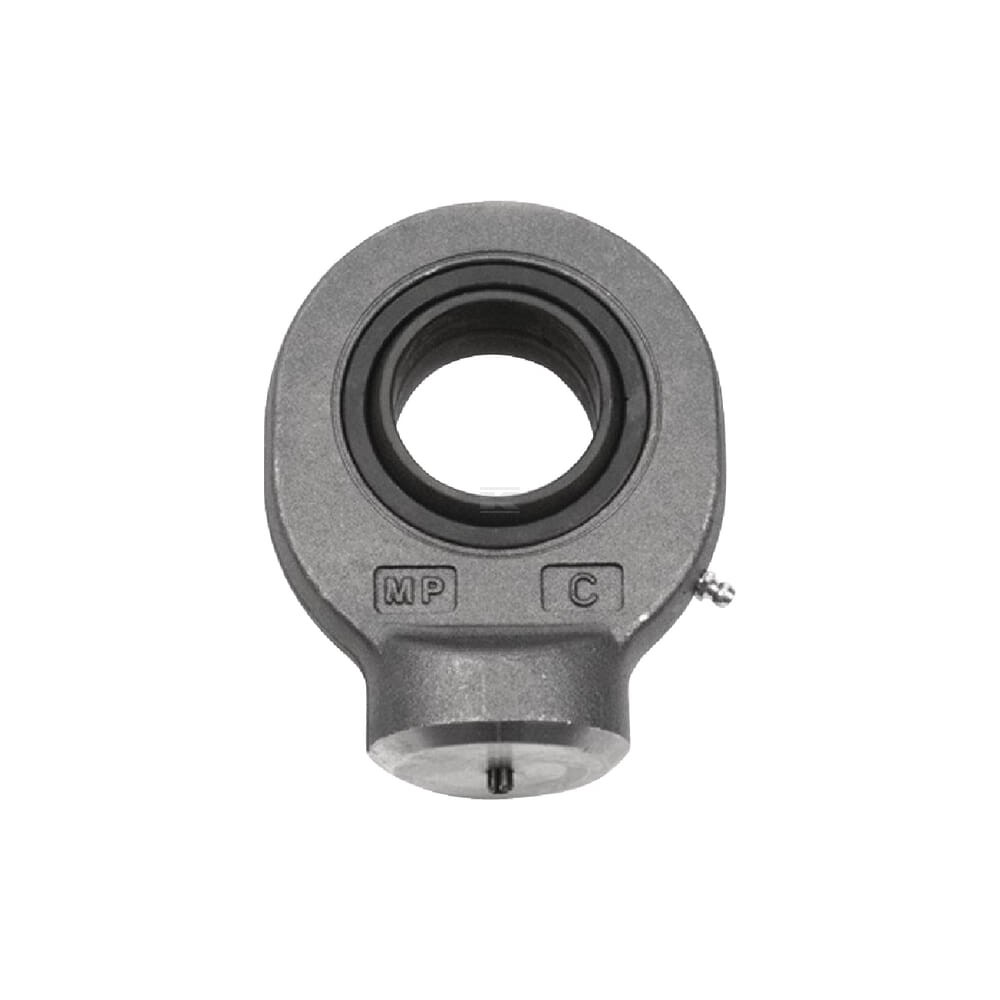

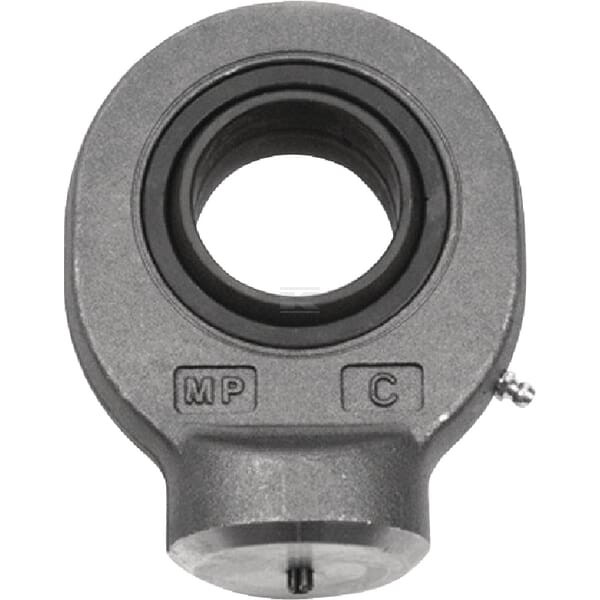

Ucho siłownika do przyspawania ø 80

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 80
• Długość otworu: 55
• Średnica zew. łożyska: 120
• Średnica zew. części wewnętrznej: 89,4
• Kąt krawędzi: 6
• Średnica sworznia środkowego: 6
• Średnica wałka: 95
• Odległość od środka otworu do dołu: 141
• Średnica zew. głowicy: 180
• Szerokość głowicy (długość otworu): 47
• Wysokość całkowita: 231
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 400000
• Obciążenie statyczne promieniowe: 620000
• Standard: DIN 648
