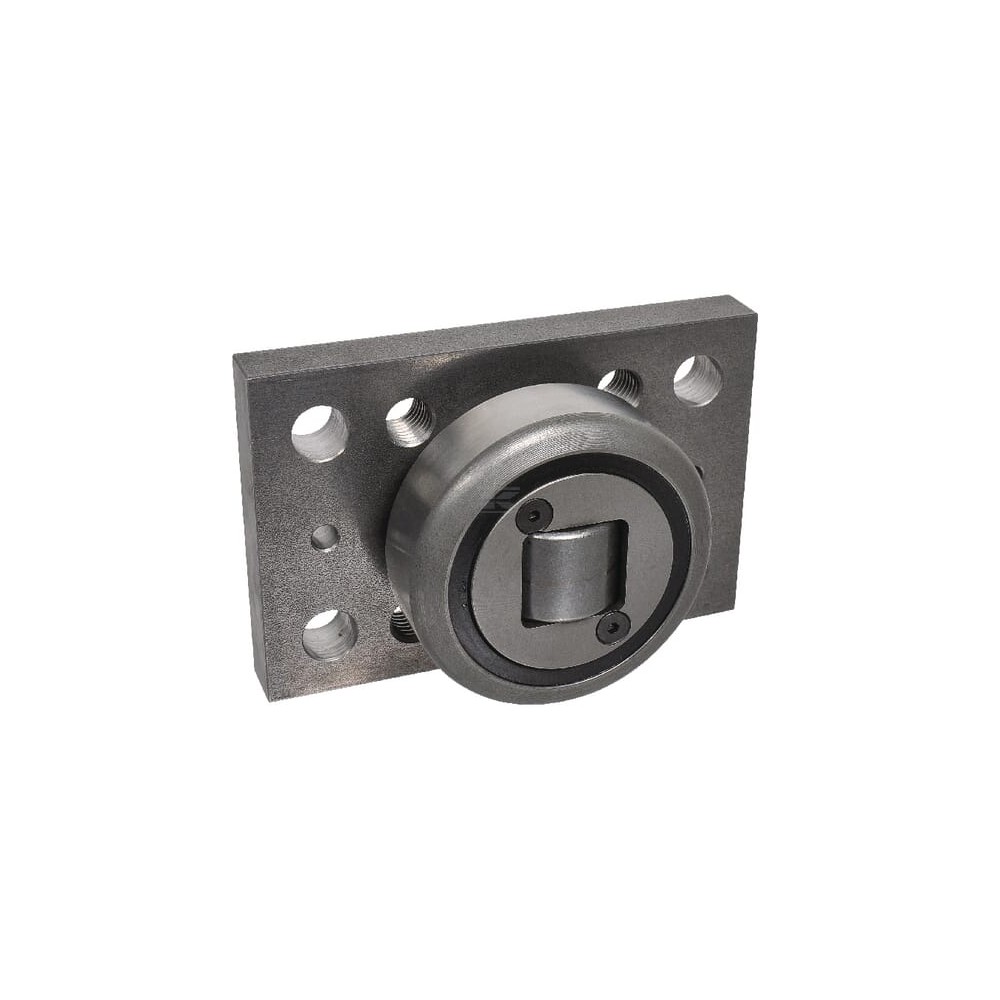

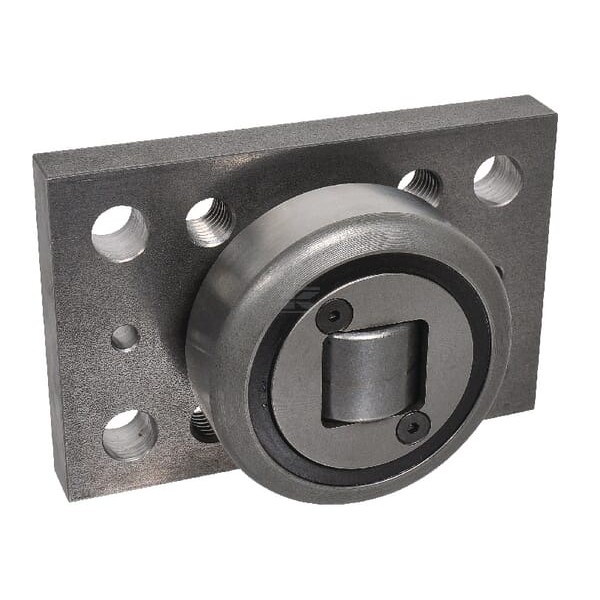

Rolka kombinowana z kołnierzem

Specyfikacje

• Dobry rozkład występujących
• obciążeń promieniowych i osiowych
• Rolki promieniowa i osiowa połączone w jedną

Zastosowanie

• Podnośnik dobudowywany
• Systemy ruchome
• Systemy transportowe

Właściwości

• Pierścienie zewnętrzne wykonane ze stopu stali (20MnCr5) oraz hartowane do twardości 60+2 HRC
• Czop spawany z C10 (numer materiałowy 1.0301)

Składa się z

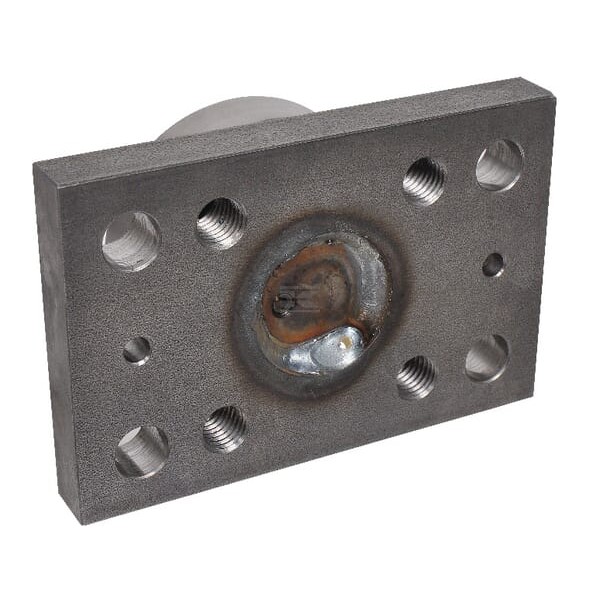

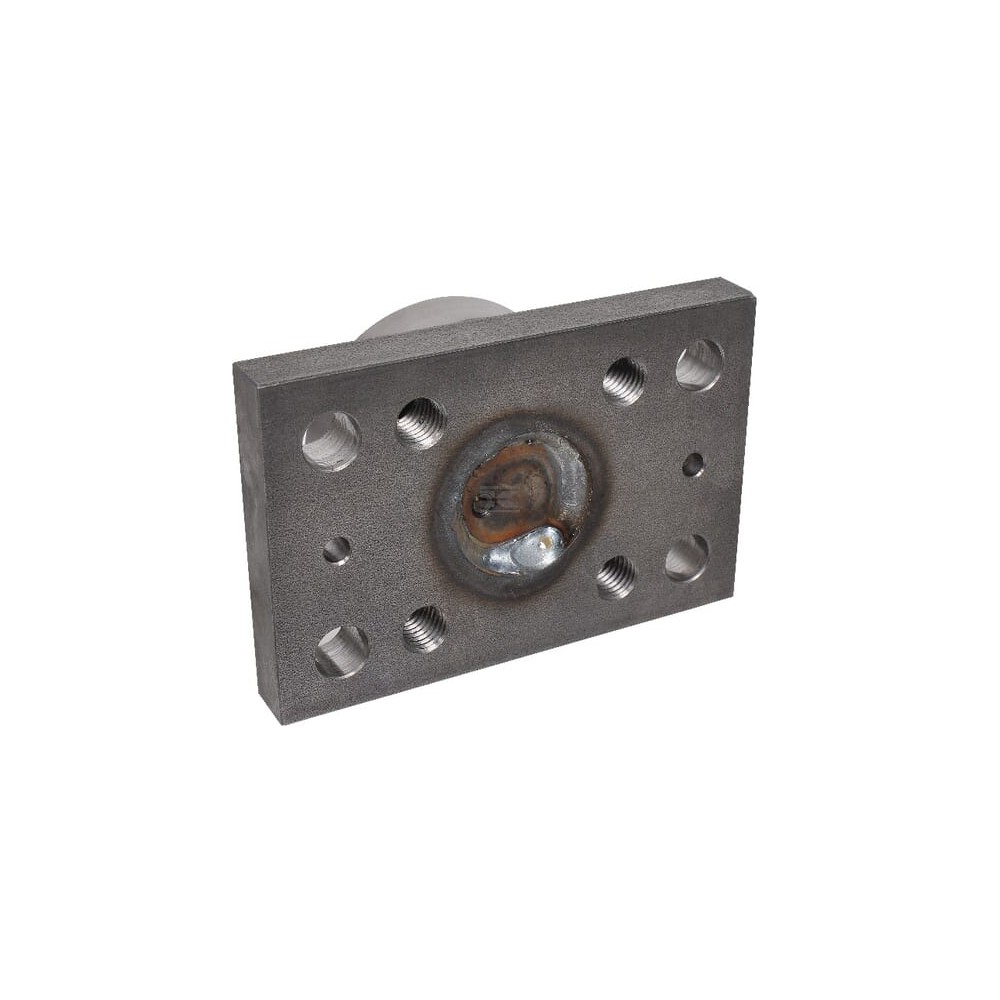

• Rolki łączone z przyspawanym kołnierzem
• Napełnianie smarem o konsystencji 3

Informacje techniczne

Typy od 53 do 55: gumowy pierścień jako uszczelnienie rolki promieniowej i osiowej

Typy od 56 do 63: uszczelnienie labiryntowe z metalu w rolce promieniowej, gumowy pierścień jako uszczelnienie rolki osiowej

Korzyści

• Długa żywotność rolki i szyny
• Nie wymaga osobnych rolek osiowych

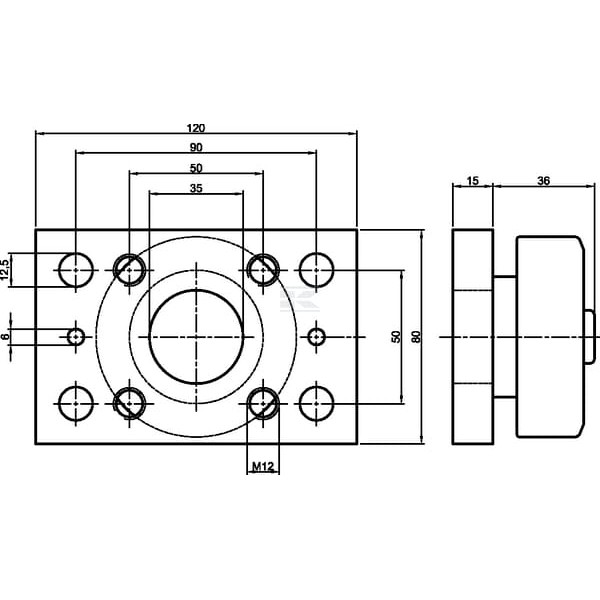

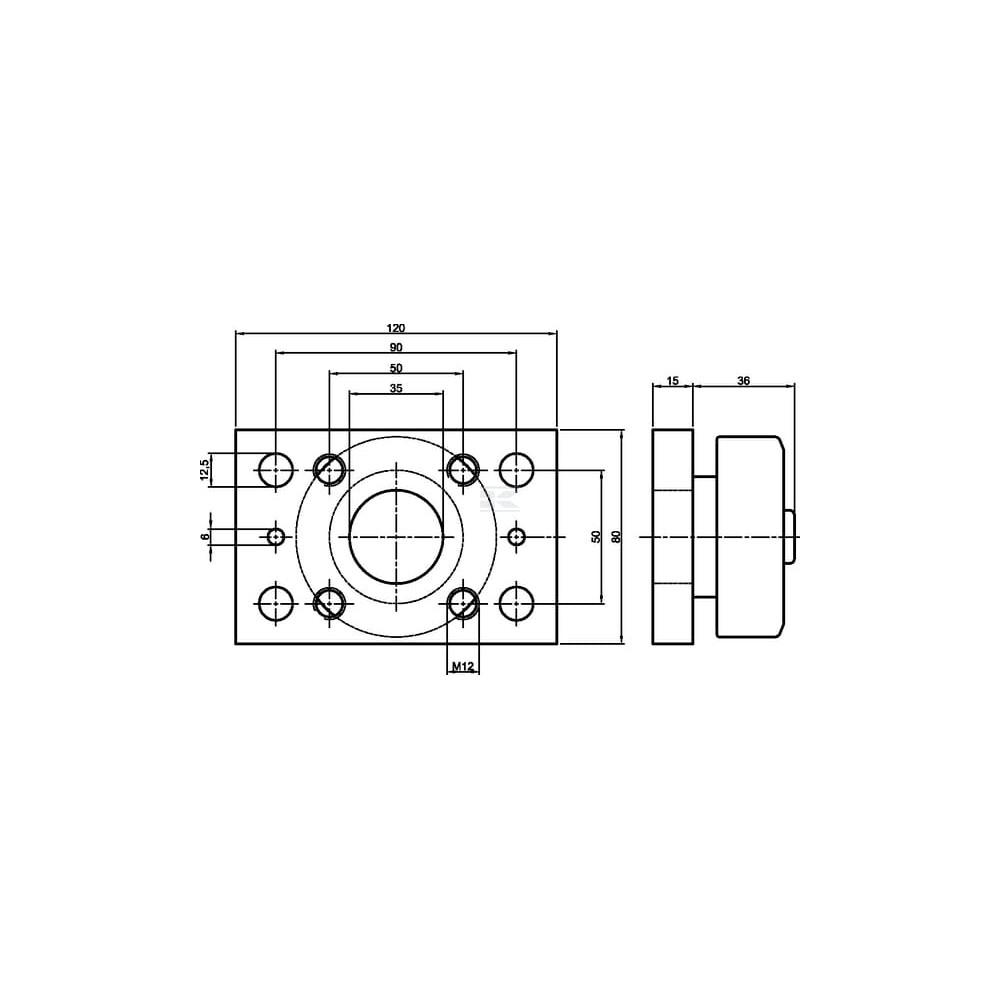

Dane techniczne

• Średnica zew.: 70,1
• Szerokość: 44
• Średnica czopa: 35
• Obciążenie dynamiczne promieniowe: 8,6
• Obciążenie dynamiczne osiowe: 2,9
• Szerokość części wewnętrznej: 36
• Waga: 0,8
