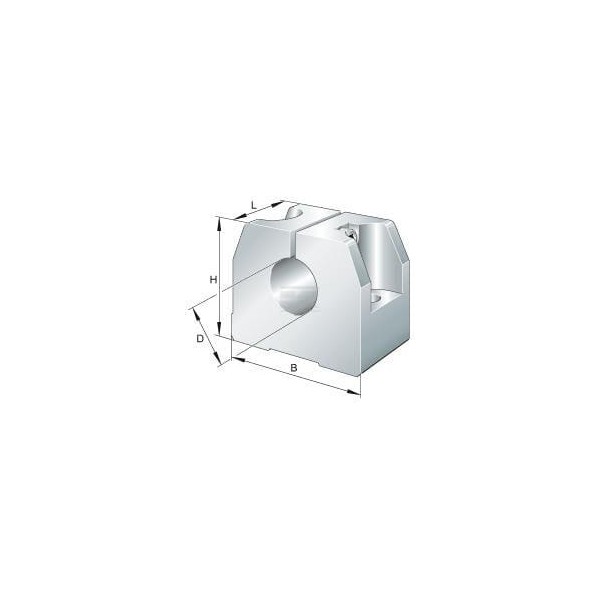

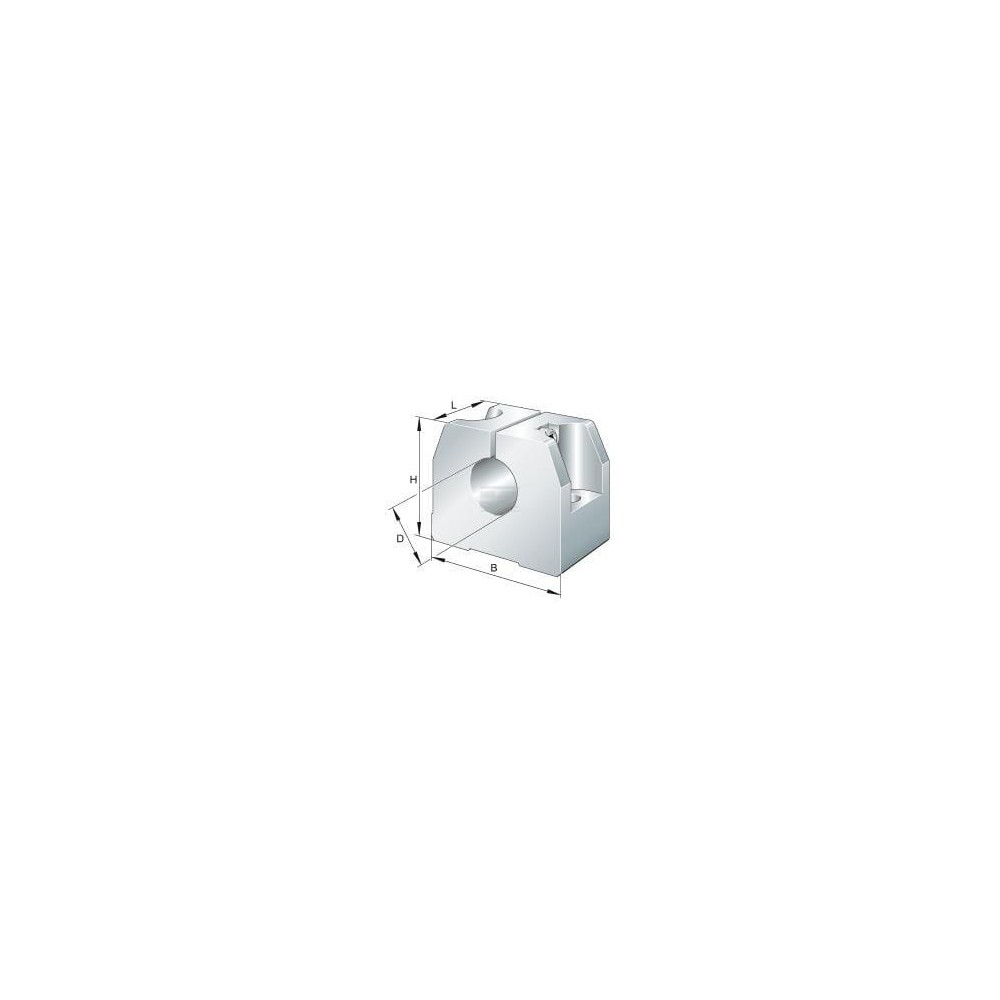

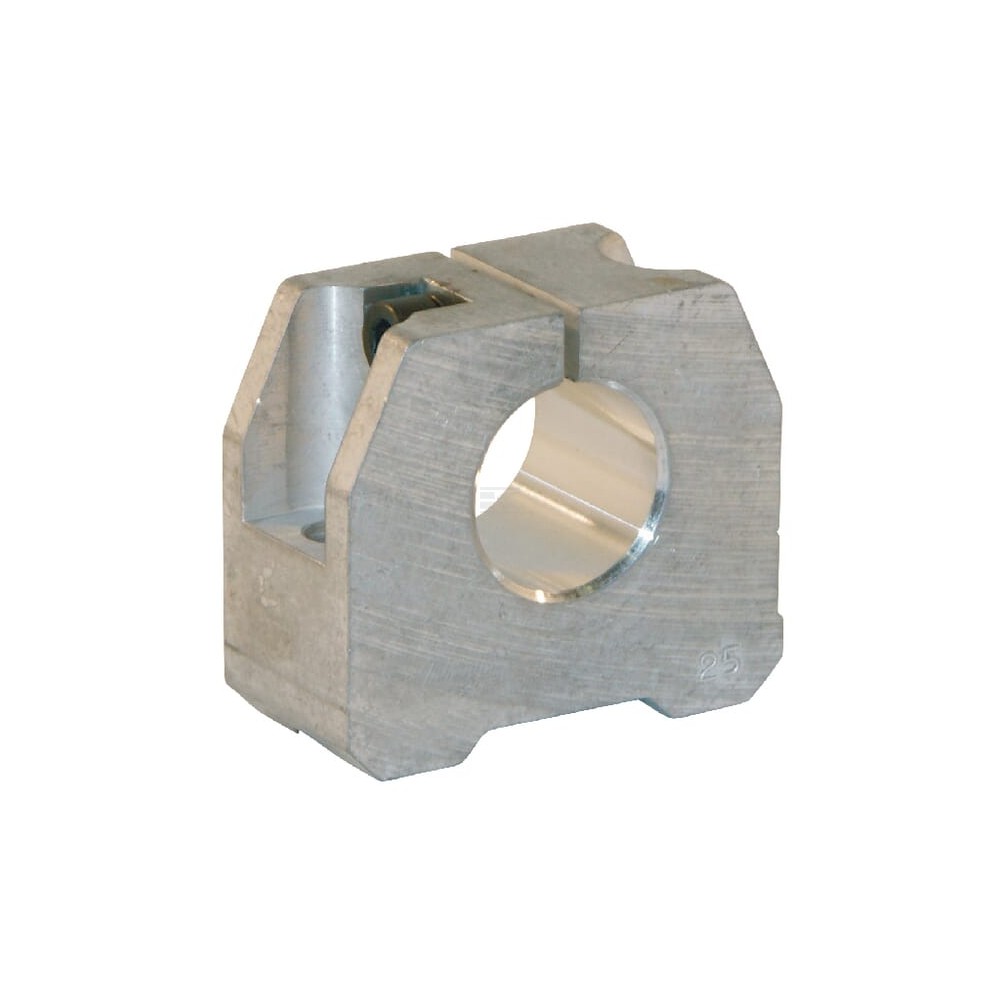

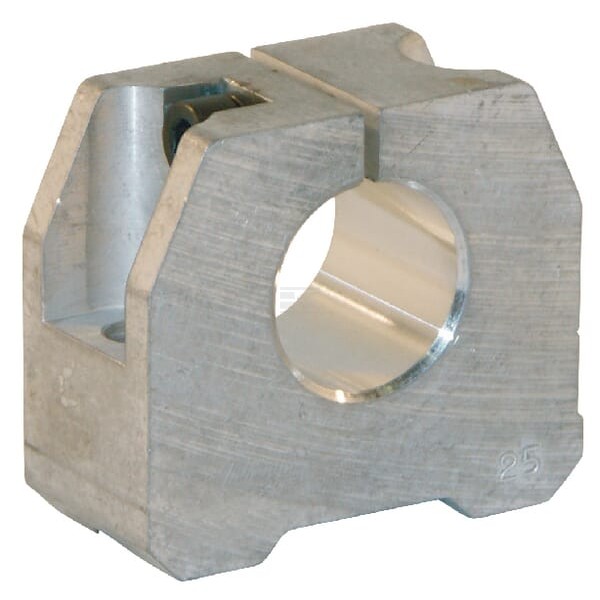

Wspornik wału 25 mm

Zastosowanie

• Umieścić podporę osi na końcówkach zewnętrznych
• Przystosowana zarówno do osi wydrążonych, jak też do osi litych

Dane techniczne

• Średnica wew.: 25
• Klasa tolerancji: H8
• Długość całkowita: 60
• Szerokość: 28
• Wysokość całkowita: 52,5
• Grubość kołnierza: 5
• Odległość od dołu do środka otworu wału: 31
• Klucz do rozmiaru gwintu: M10
• Rozmiar klucza: 5.0
• Odległość od dołu do ściętej krawędzi: 36,6
• Długość górnej powierzchni: 44
• Średnica otworu montażowego: 8,4
• Rozstaw otworów montażowych: 44
• Średnica gwintu montażowego: M8, M10
• Długość gwintu montażowego: 22
• Średnica powierzchni dla łba śruby: 18
• Numer referencyjny OE: GWH25-B
• Materiał: Aluminium
• Waga: 0,22
• Producent: Schaeffler
