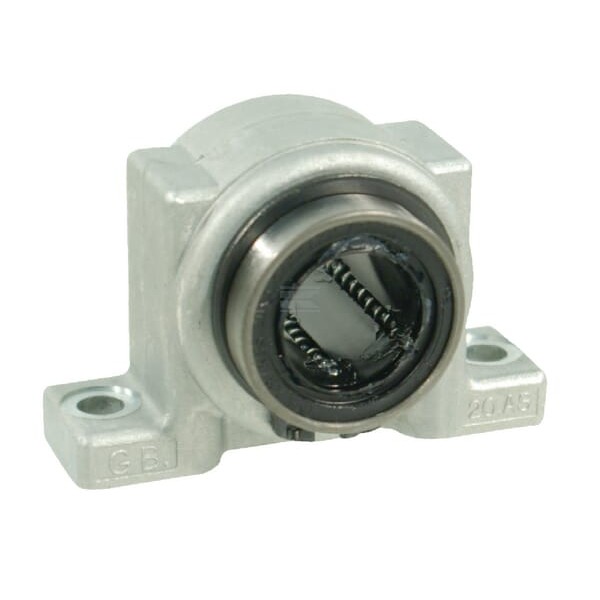

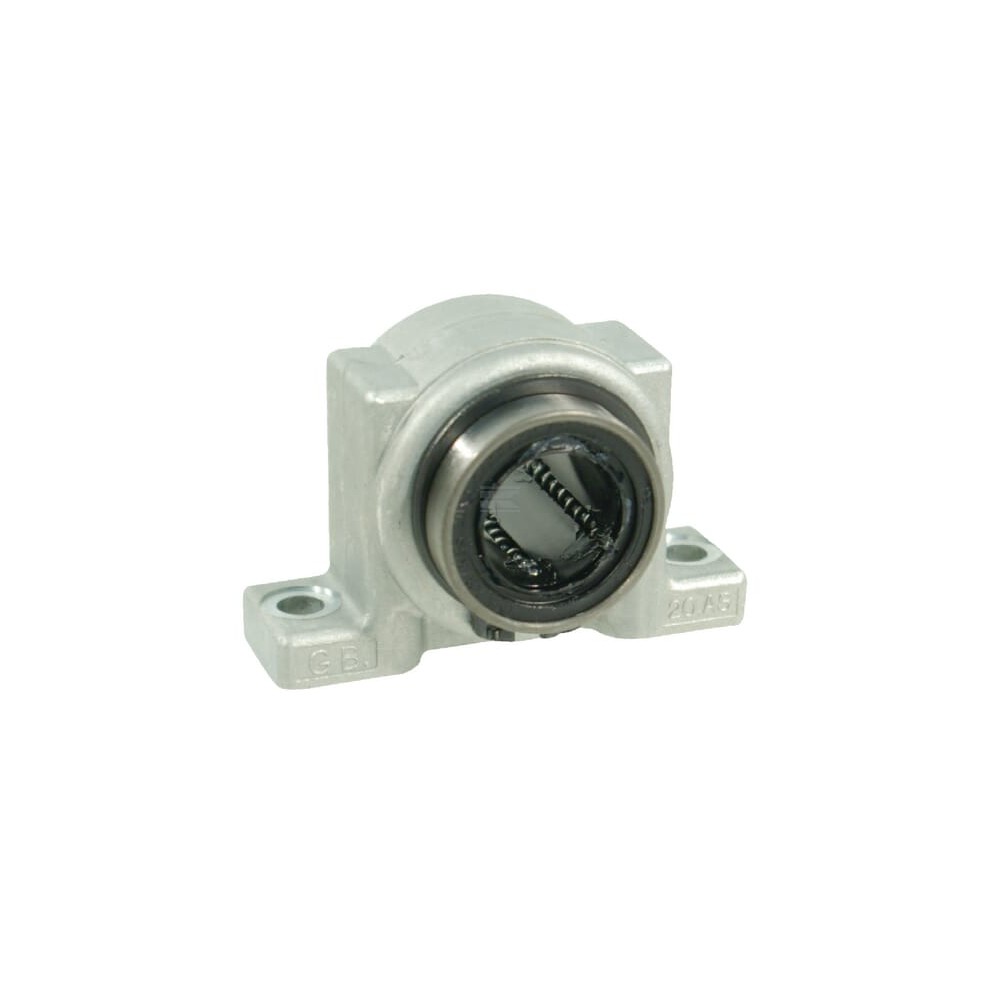

Jednostka liniowa łożyska kulkowego

Specyfikacje

Wysoka precyzja

Zastosowanie

• Budowa maszyn stacjonarnych
• Instalacje pick-and-place
• Systemy transportowe
• Maszyny pakujące

Właściwości

• Z możliwością smarowania
• Dwustronna podwójna uszczelka
• Łożysko wymaga utwardzonych i wygładzonych powierzchni bieżnych

Składa się z

• Obudowa łożyska
• Liniowe łożysko kulkowe

Korzyści

Dokładne pozycjonowanie

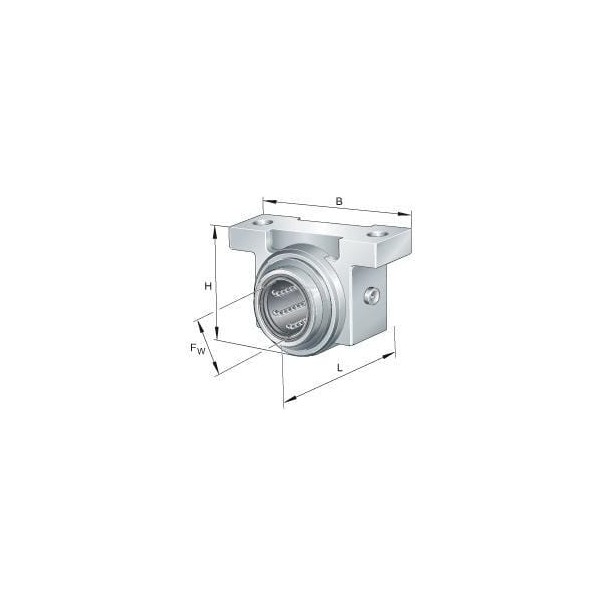

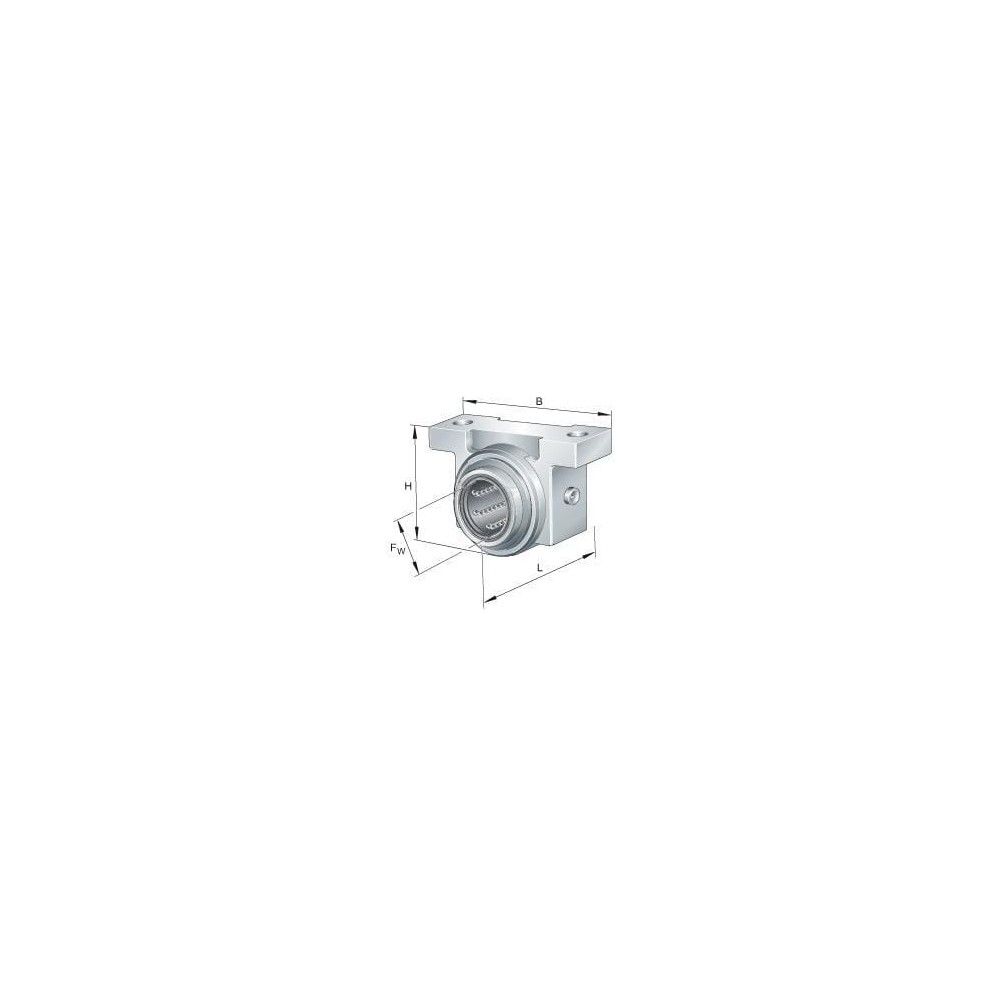

Dane techniczne

• Średnica wew.: 20
• Szerokość: 70
• Odległość od osi wału do podstawy: 25
• Składa się z: - Obudowa łożyska<br/>- Liniowe łożysko kulkowe
• Długość obudowy: 70
• Szerokość obudowy: 28
• Wysokość obudowy: 47,5
• Długość całkowita: 45
• Szerokość stopy montażowej: 20
• Grubość kołnierza: 8
• Średnica otworów montażowych: 6,6
• Rozstaw otworów montażowych: 58
• Materiał obudowy: Aluminium
• Obciążenie dynamiczne promieniowe: 1570
• Obciążenie statyczne promieniowe: 1230
• Temperatura robocza min.: -30
• Temperatura robocza max.: 80
• Odległość od środka otworu smaru do dolnej części: 21
• Odległość od środka otworu smaru do bocznej części: 14
• Tolerancja: H12
• Numer referencyjny OE: KGB20-PP-AS
• Producent: Schaeffler
