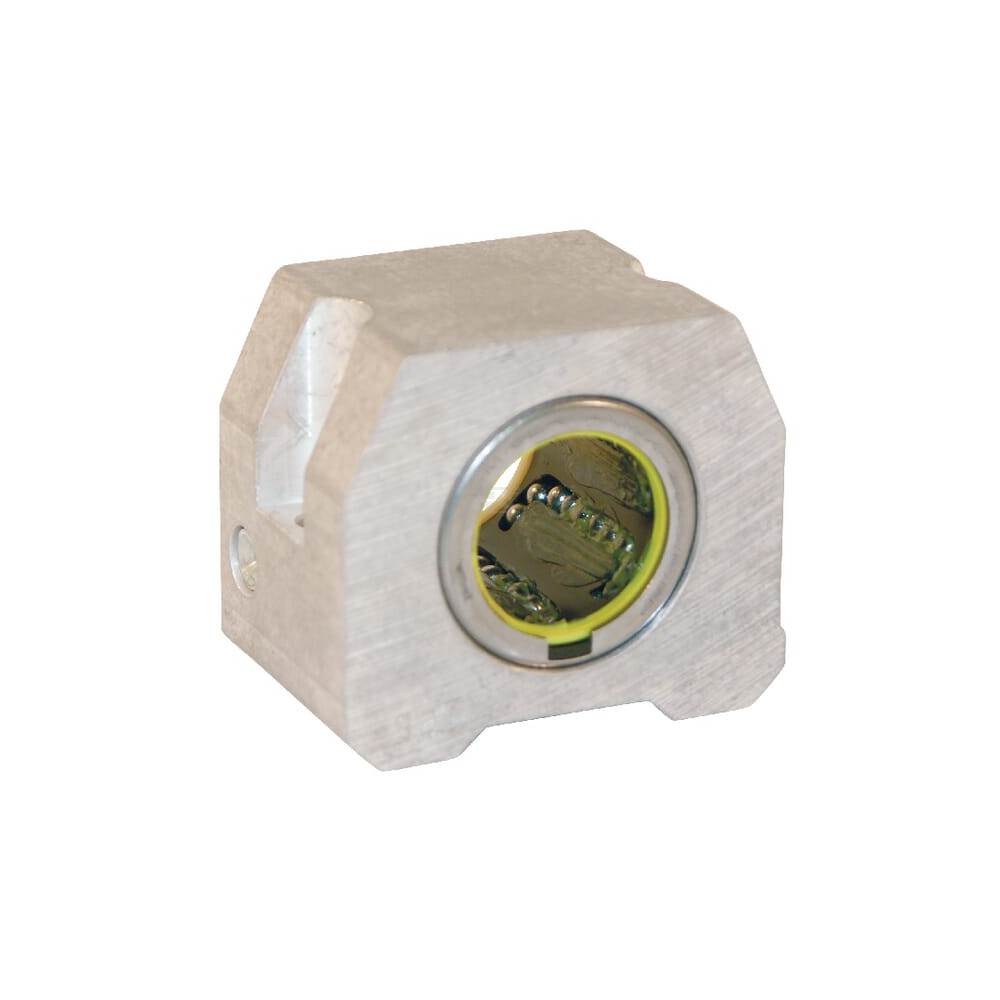

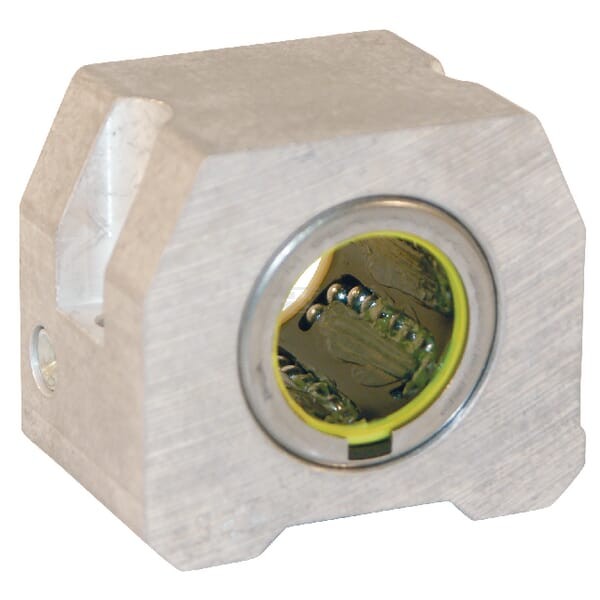

Jednostka liniowa łożyska kulkowego

Specyfikacje

Kompaktowa budowa

Zastosowanie

• Budowa maszyn stacjonarnych
• Instalacje pick-and-place
• Systemy transportowe
• Maszyny pakujące

Właściwości

• Z możliwością smarowania
• Dwustronna podwójna uszczelka
• Łożysko wymaga utwardzonych i wygładzonych powierzchni bieżnych

Składa się z

• Obudowa łożyska
• Liniowe łożysko kulkowe

Korzyści

Nie wymaga dużej przestrzeni

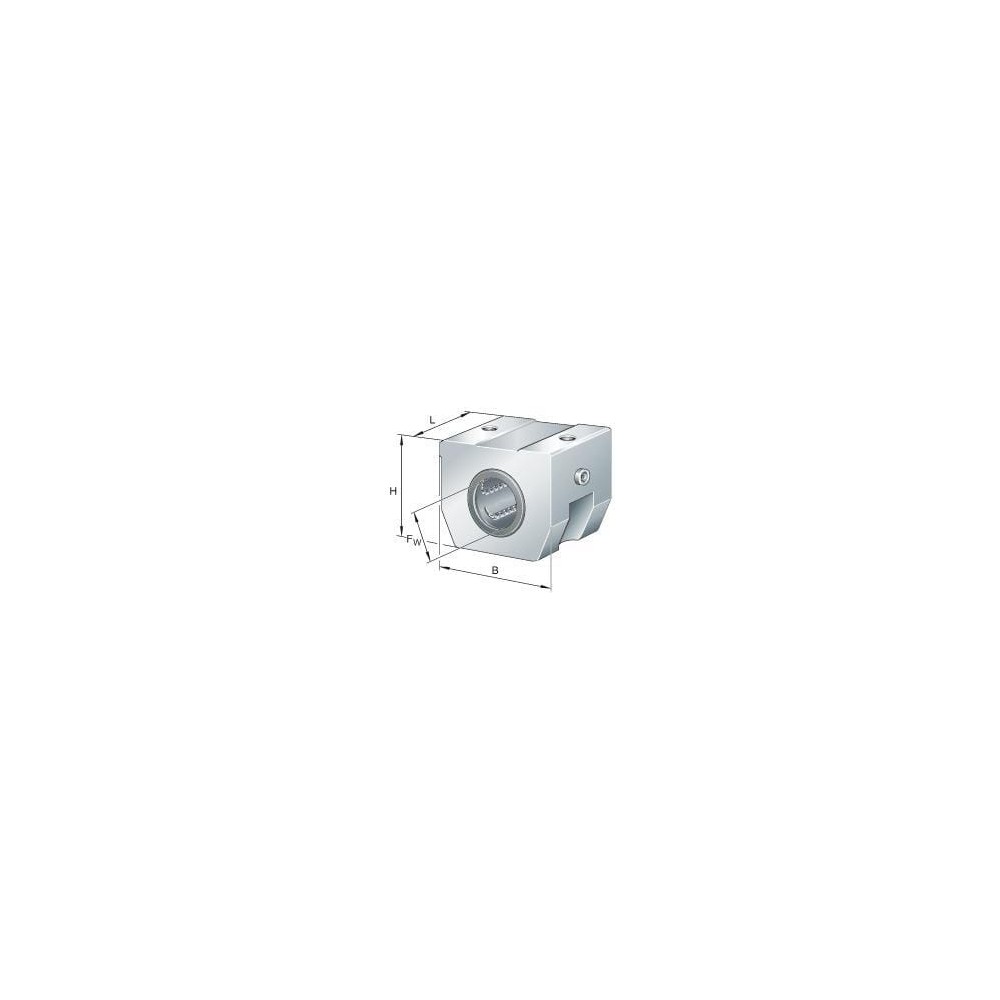

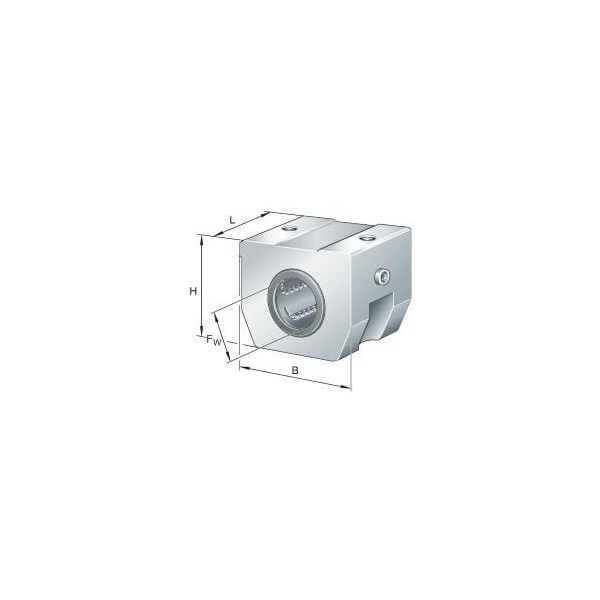

Dane techniczne

• Średnica wew.: 16
• Średnica zew.: 24
• Szerokość: 43
• Odległość od osi wału do podstawy: 19
• Składa się z: - Obudowa łożyska<br/>- Liniowe łożysko kulkowe
• Długość obudowy: 30,2
• Szerokość obudowy: 43
• Wysokość obudowy: 36,5
• Długość całkowita: 30,2
• Szerokość obudowy w górnej części: 34
• Średnica gwintu montażowego: M5
• Długość gwintu montażowego: 11
• Średnica otworów montażowych: 4,3
• Głębokość montażu śruby: 18
• Rozstaw otworów montażowych: 34
• Materiał obudowy: Aluminium
• Obciążenie dynamiczne promieniowe: 890
• Obciążenie statyczne promieniowe: 620
• Temperatura robocza min.: -30
• Temperatura robocza max.: 80
• Odległość od środka otworu smaru do dolnej części: 13
• Odległość od środka otworu smaru do bocznej części: 6
• Numer referencyjny OE: KGHK16-B-PP-AS
• Producent: Schaeffler
