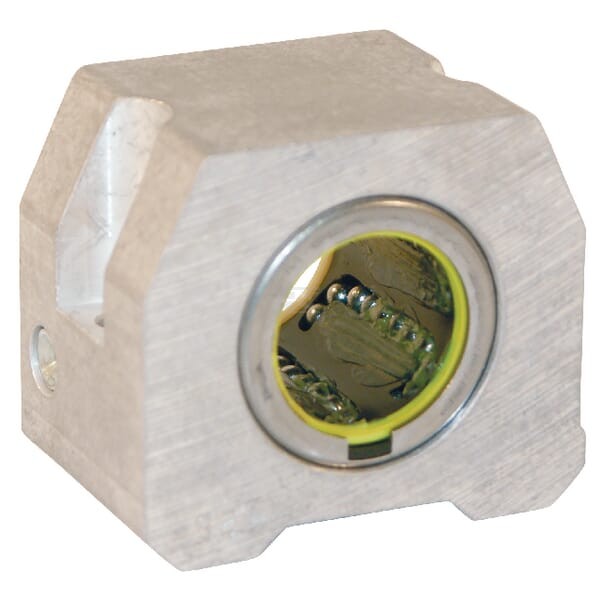

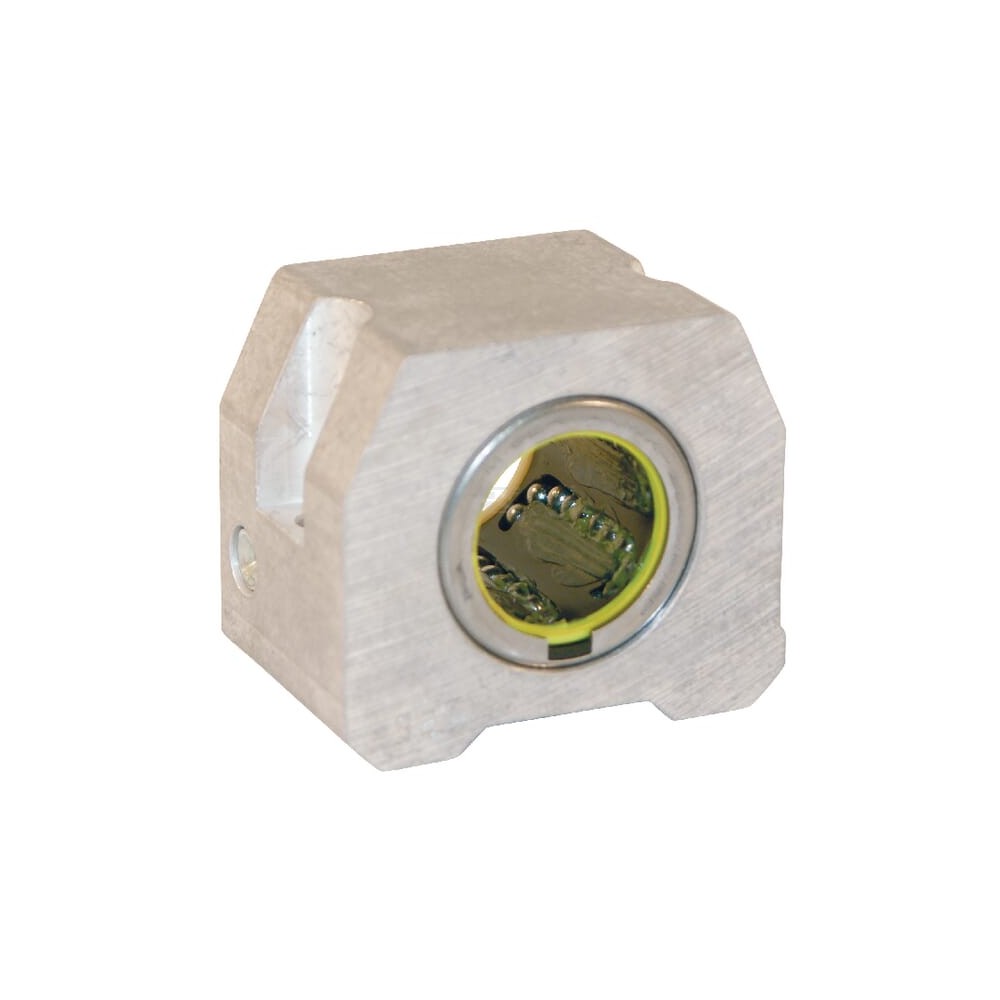

Jednostka liniowa łożyska kulkowego

Specyfikacje

Kompaktowa budowa

Zastosowanie

• Budowa maszyn stacjonarnych
• Instalacje pick-and-place
• Systemy transportowe
• Maszyny pakujące

Właściwości

• Z możliwością smarowania
• Dwustronna podwójna uszczelka
• Łożysko wymaga utwardzonych i wygładzonych powierzchni bieżnych

Składa się z

• Obudowa łożyska
• Liniowe łożysko kulkowe

Korzyści

Nie wymaga dużej przestrzeni

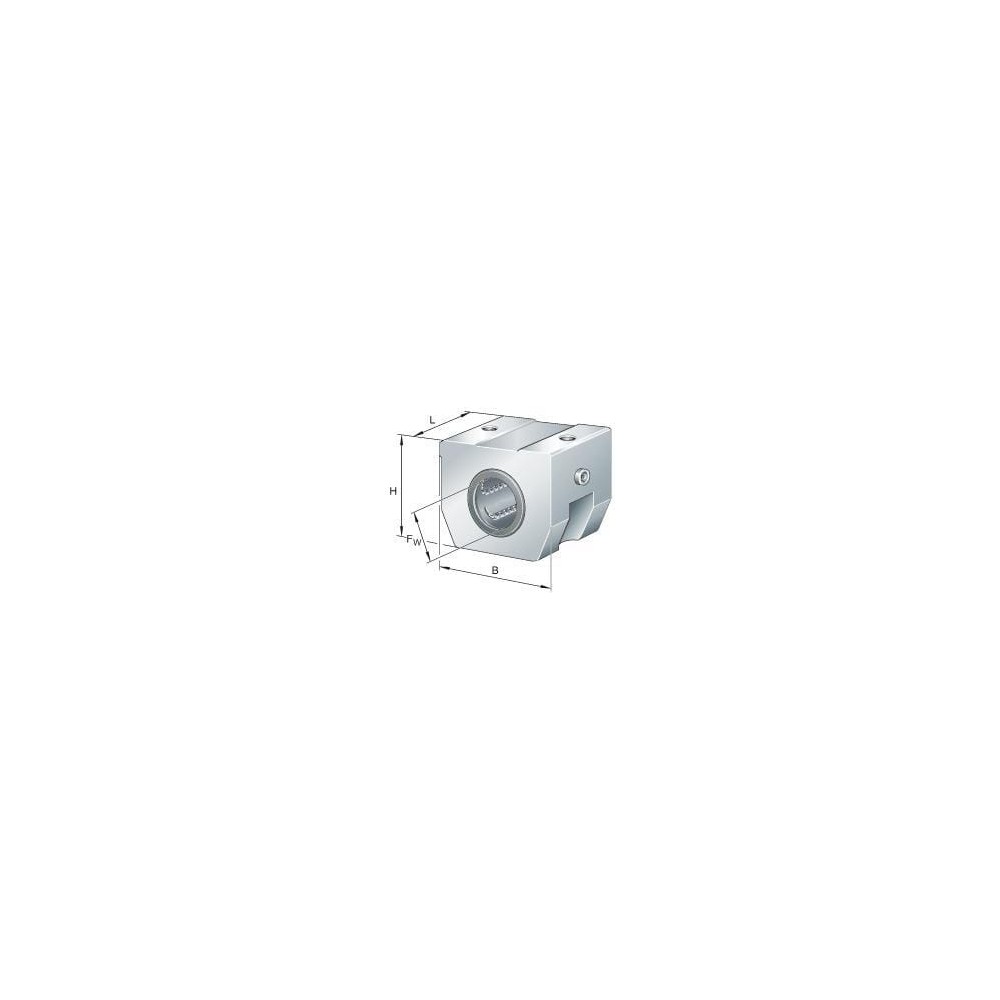

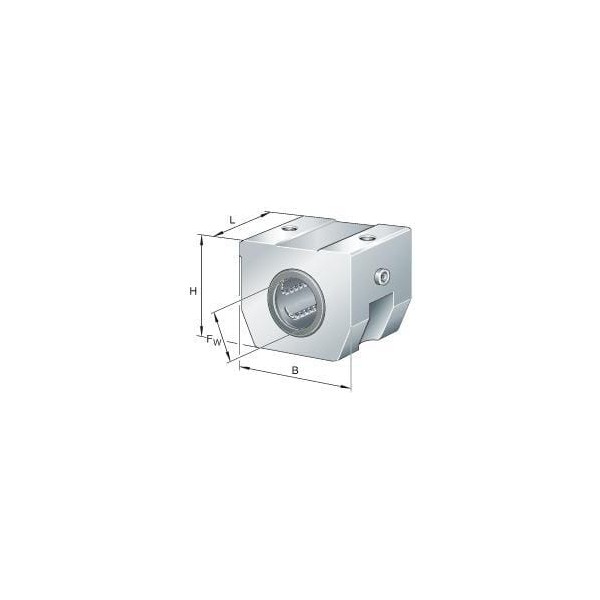

Dane techniczne

• Średnica wew.: 25
• Średnica zew.: 35
• Szerokość: 60
• Odległość od osi wału do podstawy: 27
• Składa się z: - Obudowa łożyska<br/>- Liniowe łożysko kulkowe
• Długość obudowy: 40,2
• Szerokość obudowy: 60
• Wysokość obudowy: 52,5
• Długość całkowita: 40,2
• Szerokość obudowy w górnej części: 48
• Średnica gwintu montażowego: M8
• Długość gwintu montażowego: 18
• Średnica otworów montażowych: 6,6
• Głębokość montażu śruby: 26
• Rozstaw otworów montażowych: 44
• Materiał obudowy: Aluminium
• Obciążenie dynamiczne promieniowe: 2280
• Obciążenie statyczne promieniowe: 1670
• Temperatura robocza min.: -30
• Temperatura robocza max.: 80
• Odległość od środka otworu smaru do dolnej części: 17,5
• Odległość od środka otworu smaru do bocznej części: 8
• Numer referencyjny OE: KGHK25-B-PP-AS
• Producent: Schaeffler
