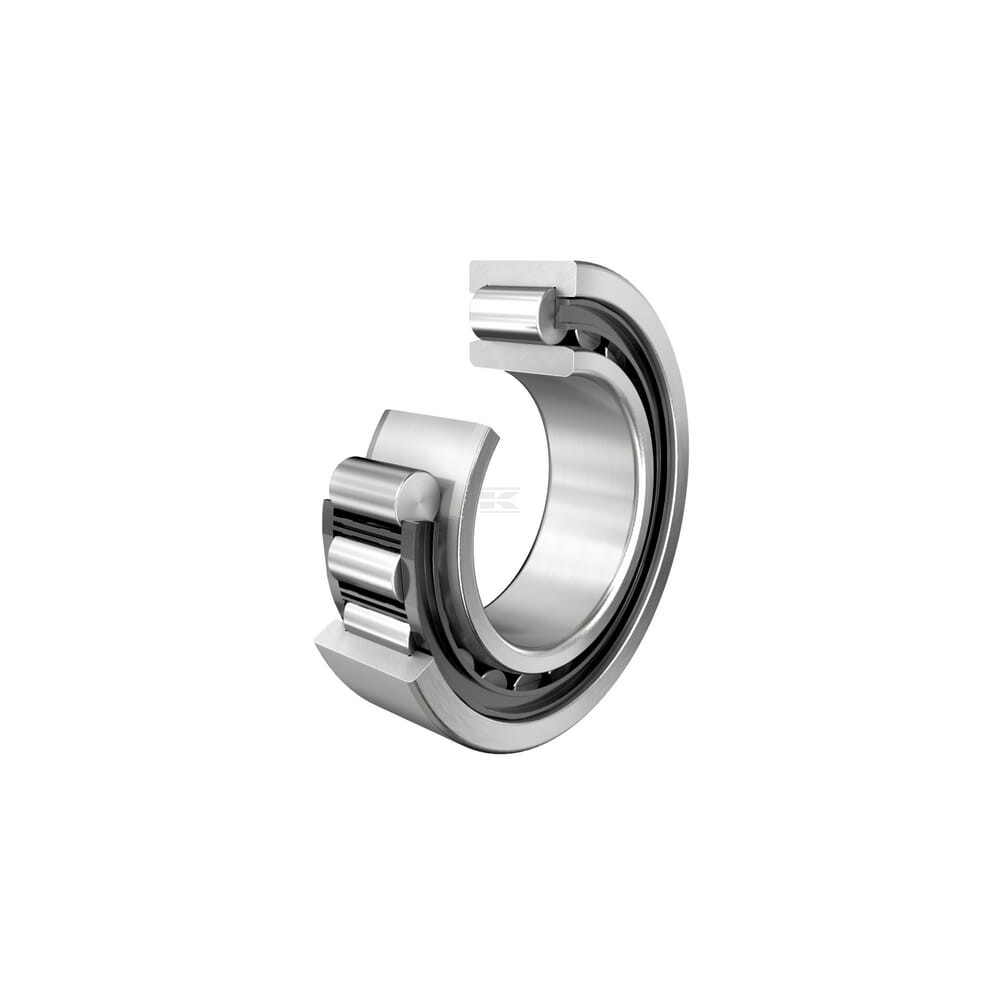

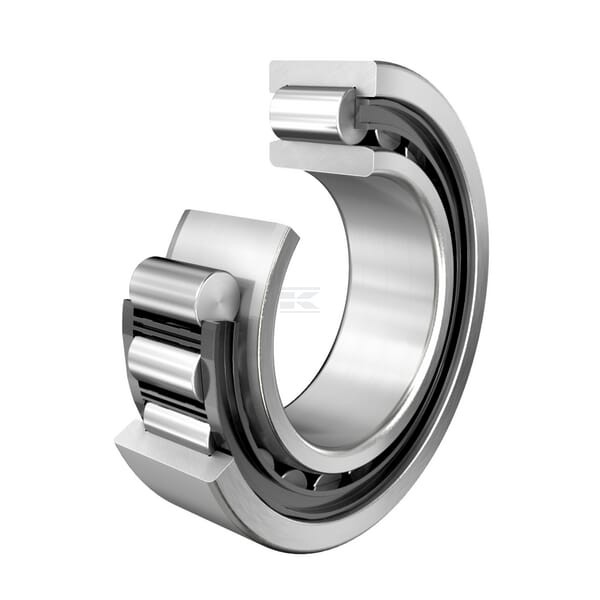

Łożysko wałeczkowe

Specyfikacje

Promieniowy luz łożyskowy C3

Zastosowanie

• Wysokie obciążenia promieniowe i wysokie prędkości obrotowe
• Przekładnia
• Wał ślimacznicy
• Płytki sprężyste

Właściwości

• Pierścień zewnętrzny z dwoma stałymi obrzeżami
• Pierścień wewnętrzny z jednym obrzeżem
• Może zamknąć osiowo wał w jednym kierunku

Składa się z

• Łożysko cylindryczne
• Pierścień wewnętrzny NJ

Korzyści

Prawidłowy luz roboczy przy wysokiej temperaturze lub prasowaniu włączanemu dokładnemu

Dane techniczne

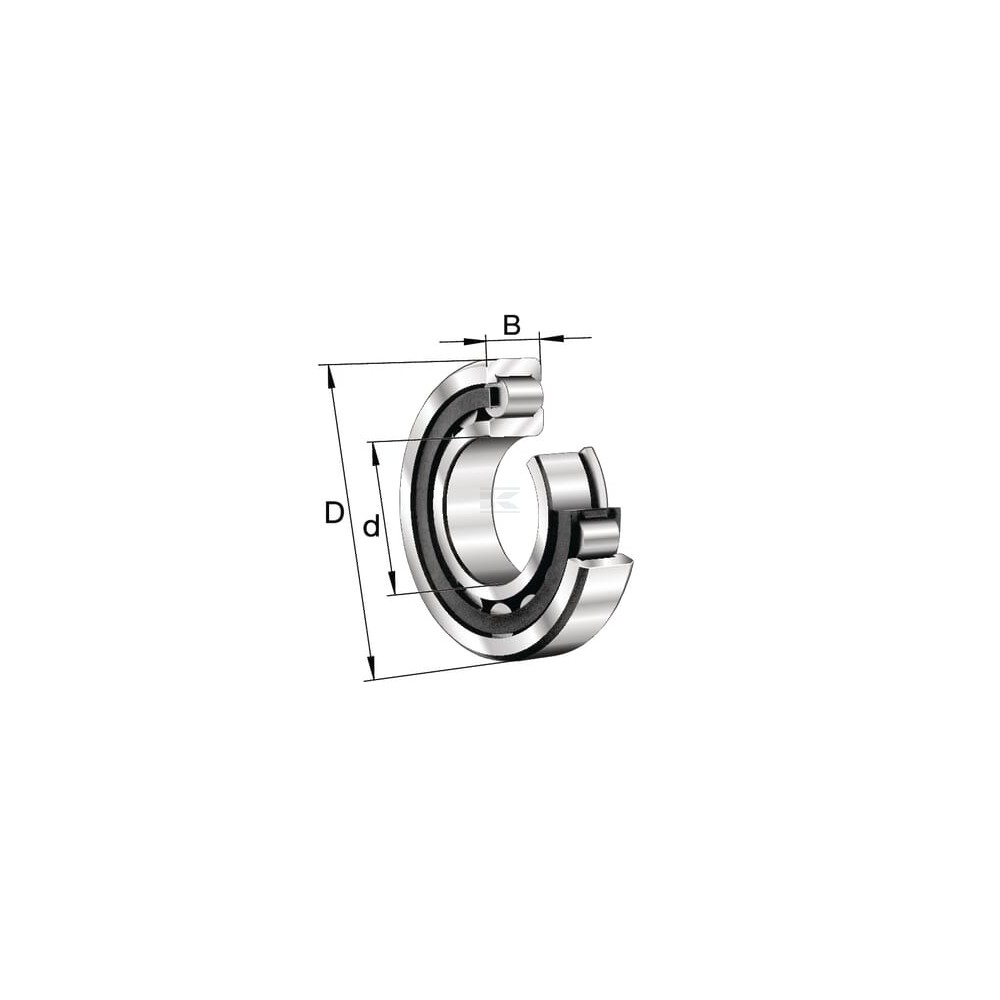

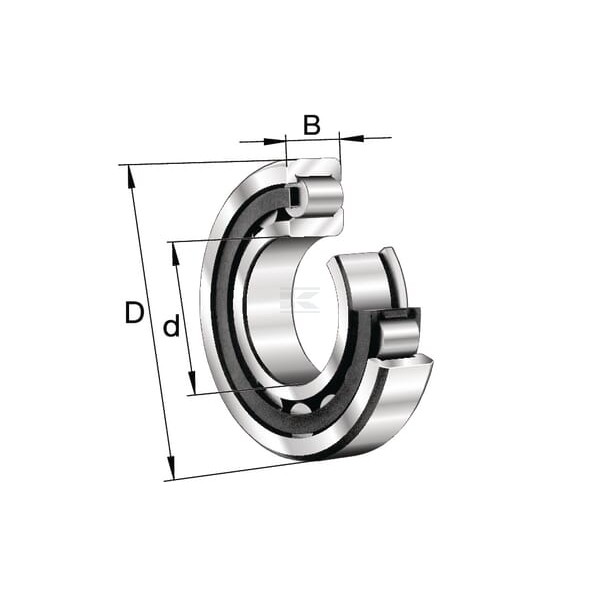

• Średnica wew.: 20
• Średnica zew.: 47
• Szerokość: 14
• Ilość rzędów: 1
• Składa się z: - Łożysko cylindryczne<br/>- Pierścień wewnętrzny NJ
• Prędkość graniczna: 366,7
• Obciążenie statyczne promieniowe: 24700
• Obciążenie dynamiczne promieniowe: 32500
• Prędkość obrotowa max.: 22000
• Prędkość obrotowa: 12800
• Luz wew. promieniowy - kod: C3
• Temperatura robocza max.: 120
• Temperatura robocza min.: -30
• Numer referencyjny OE: NJ204-E-XL-TVP2-C3
• Producent: Schaeffler
