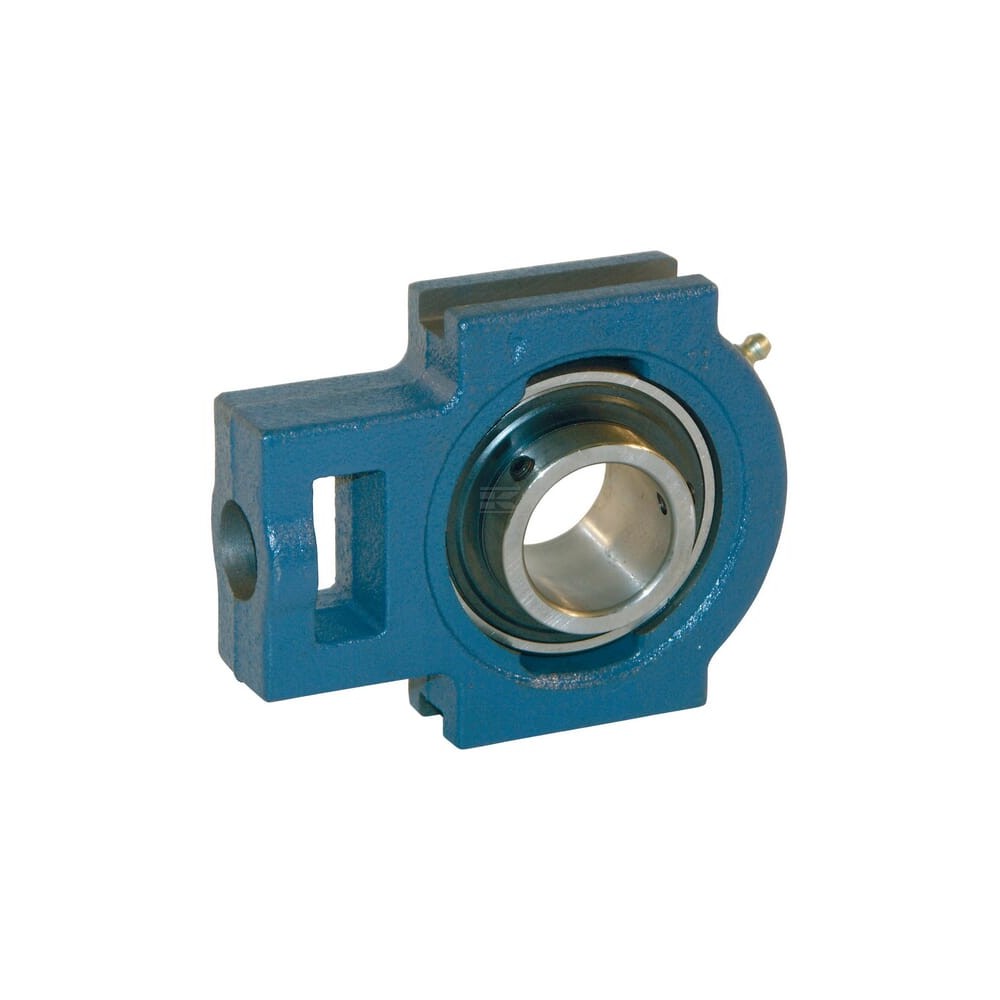

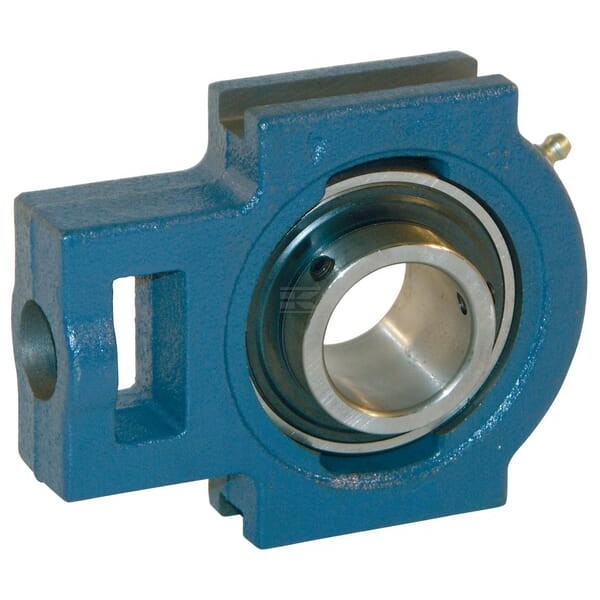

Obudowa

Zastosowanie

• Zacisk do taśm transportowych
• Zacisk do przenośników łańcuchowych

Właściwości

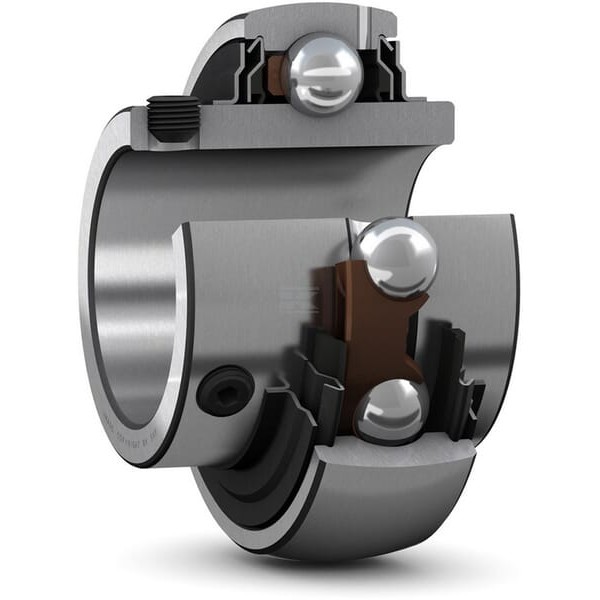

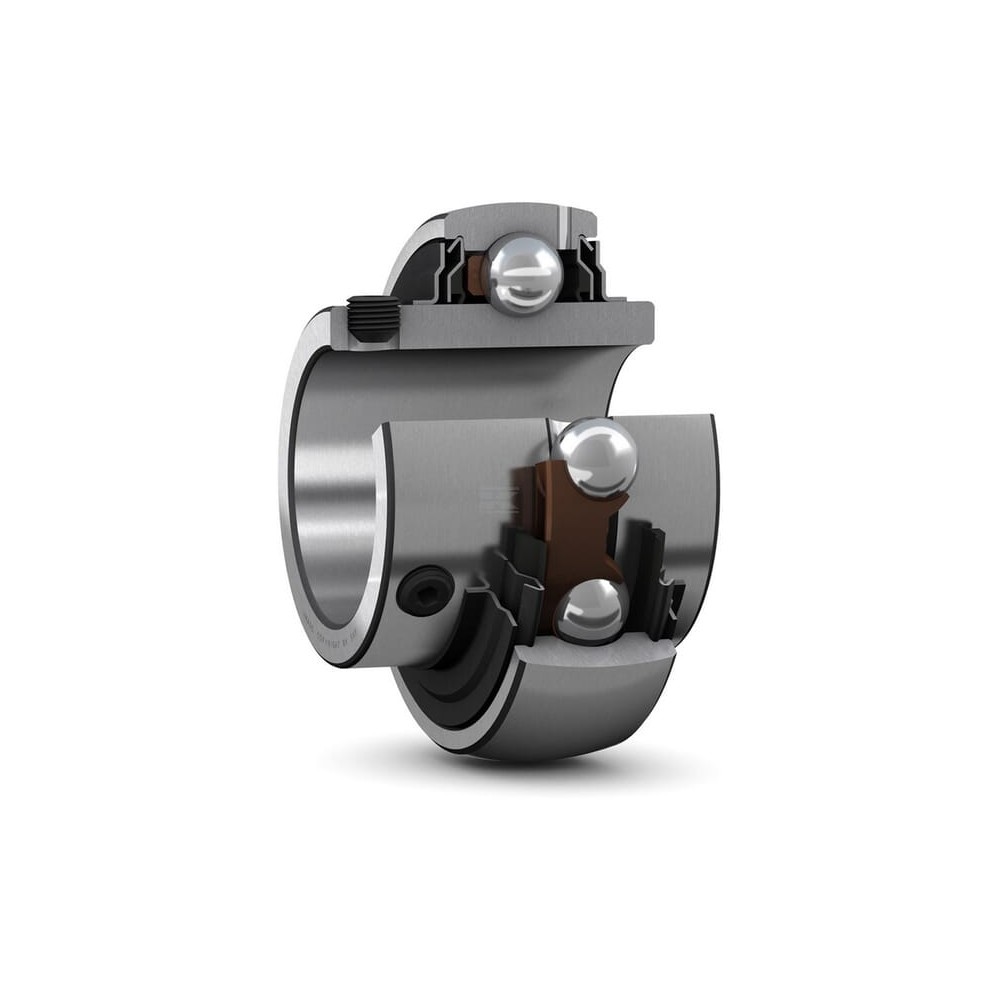

Łożysko wewnętrzne posiada jednostronnie wydłużony pierścień wewnętrzny z 2 śrubami regulacyjnymi

Z możliwością smarowania

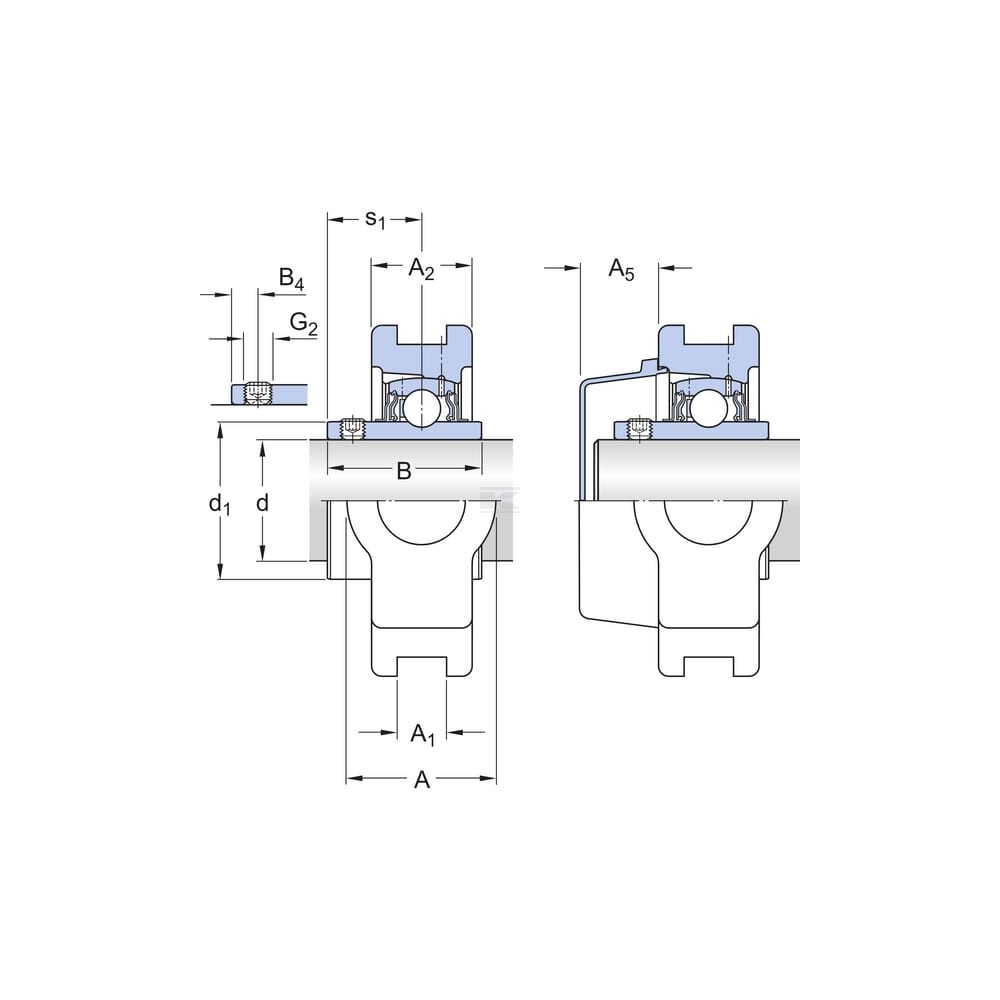

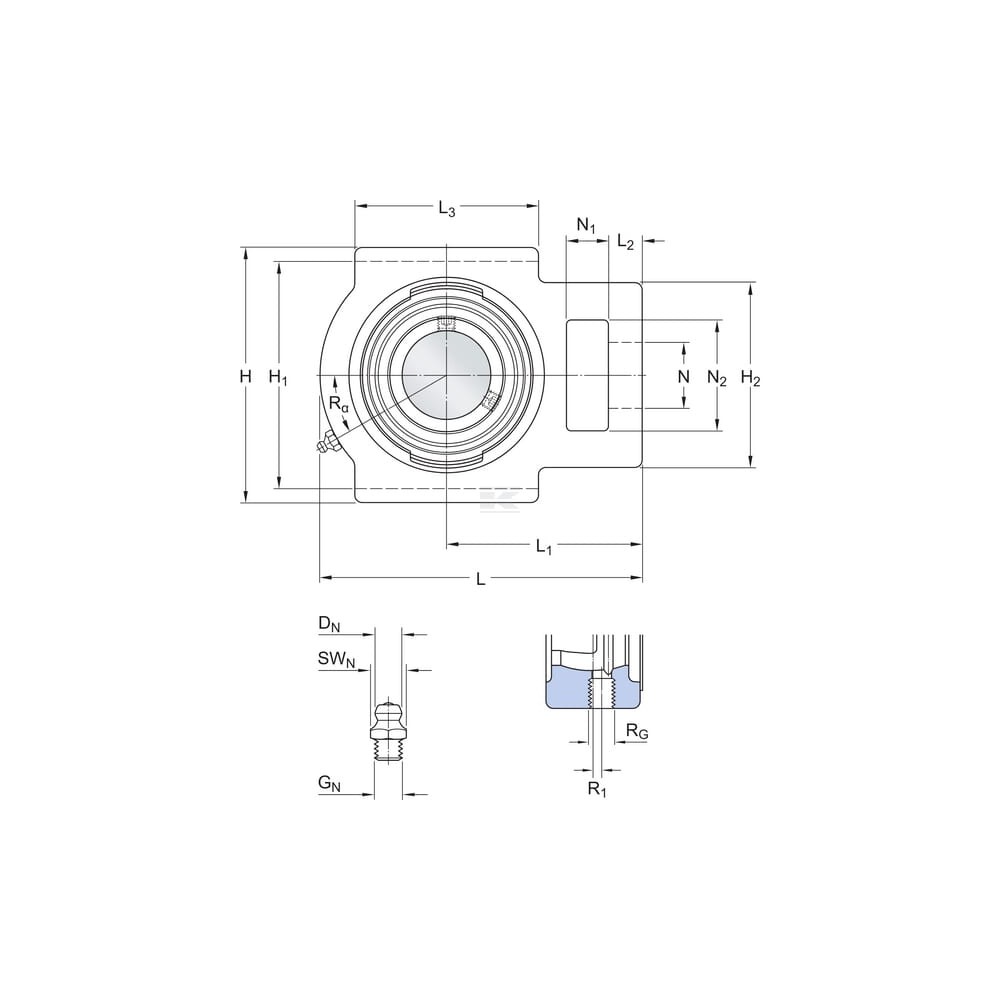

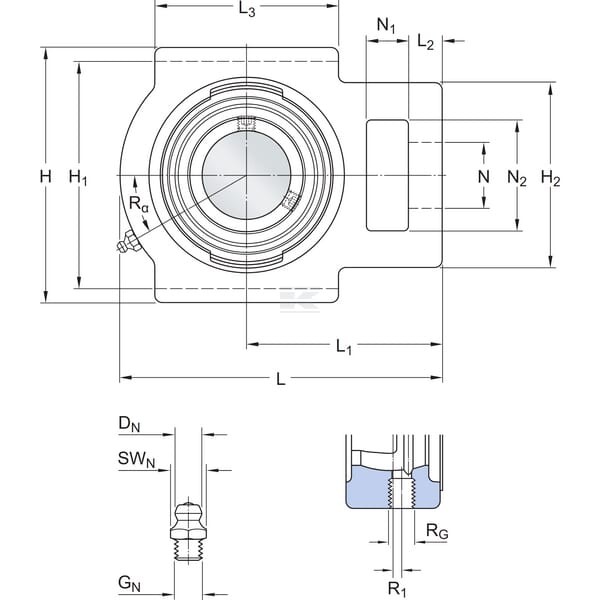

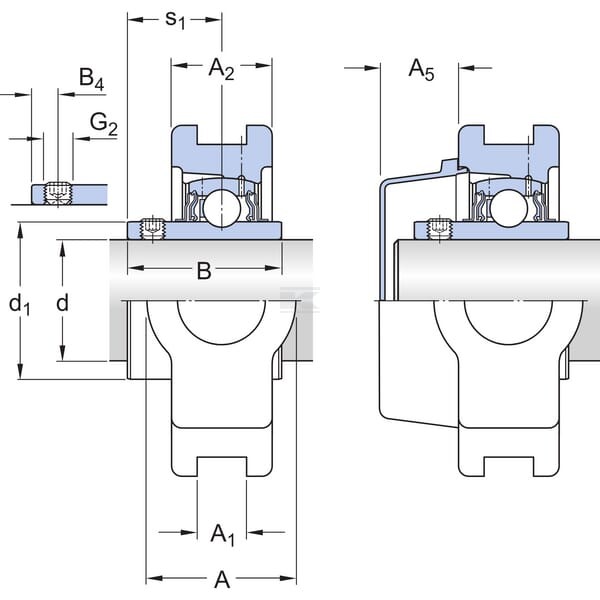

Dane techniczne

• Typ obudowy: Napinająca
• Średnica łożyska wew.: 30
• Długość całkowita: 114
• Średnica zew.: 114
• Szerokość obudowy: 38,1
• Wysokość całkowita: 104
• Prędkość obrotowa: 6300
• Typ otworu: Cylindryczny
• Długość obudowy: 89
• Szerokość całkowita: 40,7
• Szerokość pierścienia wewnętrznego łożyska: 38,1
• Położenie wału/wałka w pionie: 70
• Położenie kul łożyska względem końca wału/wałka: 5
• Średnica rozstawu otworów/śrub montażowych: 22
• Średnica otworów montażowych: 22
• Łożysko można smarować: Tak
• Szerokość rowka prowadzącego: 13,5
• Długość rowka prowadzącego: 56
• Waga: 1,2405
• Materiał obudowy: Żeliwo
• Materiał łożyska: Stal łożyskowa
• Obciążenie statyczne promieniowe: 11200
• Obciążenie dynamiczne promieniowe: 19500
• Numer referencyjny OE: TU30TF
• Prędkość graniczna: 105
