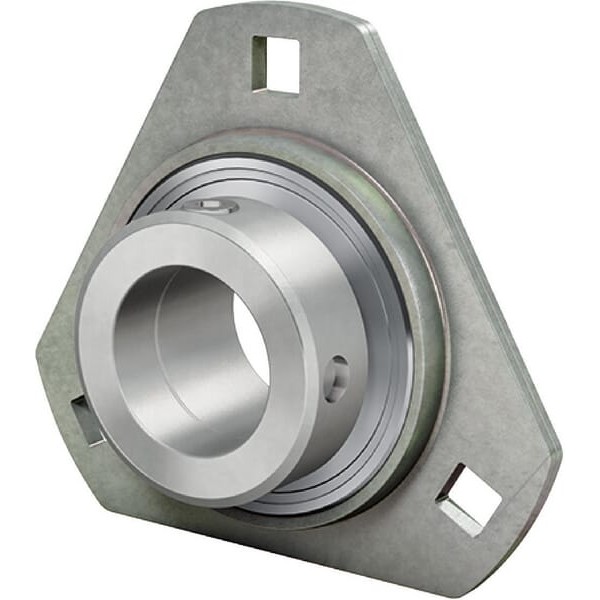

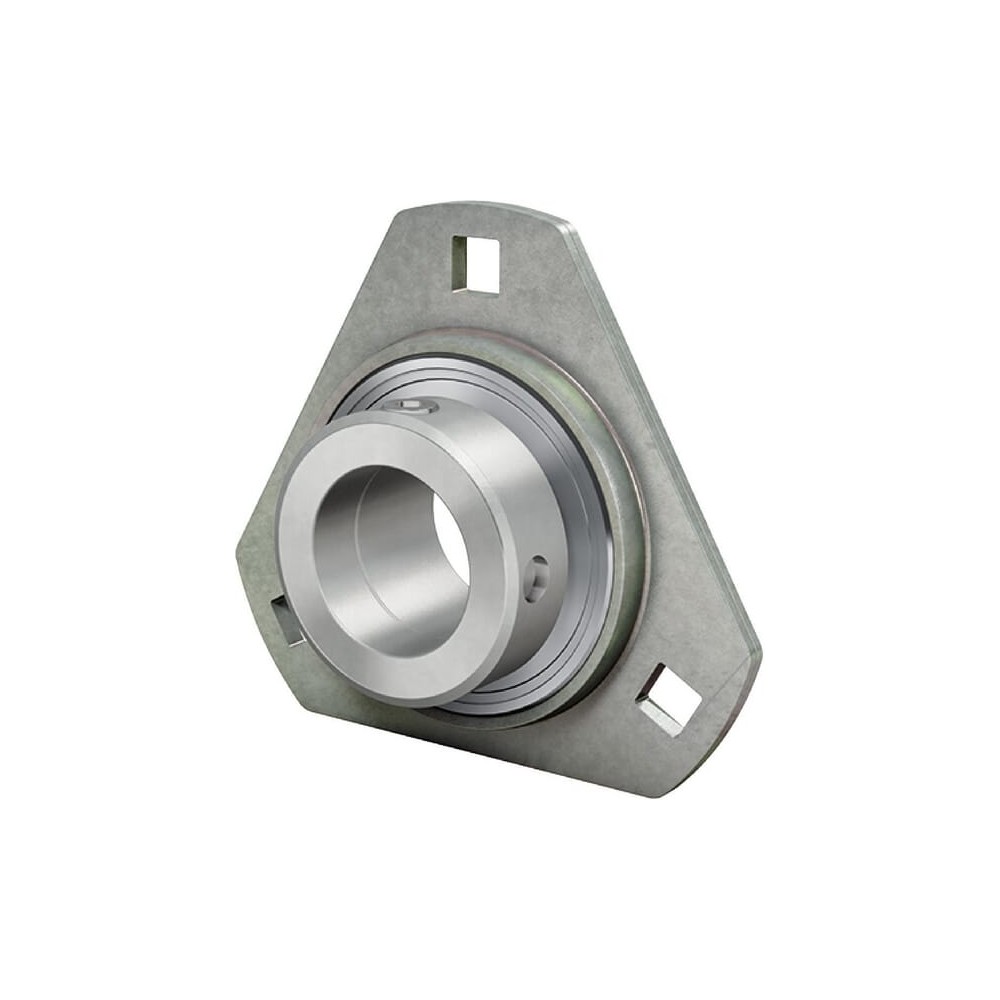

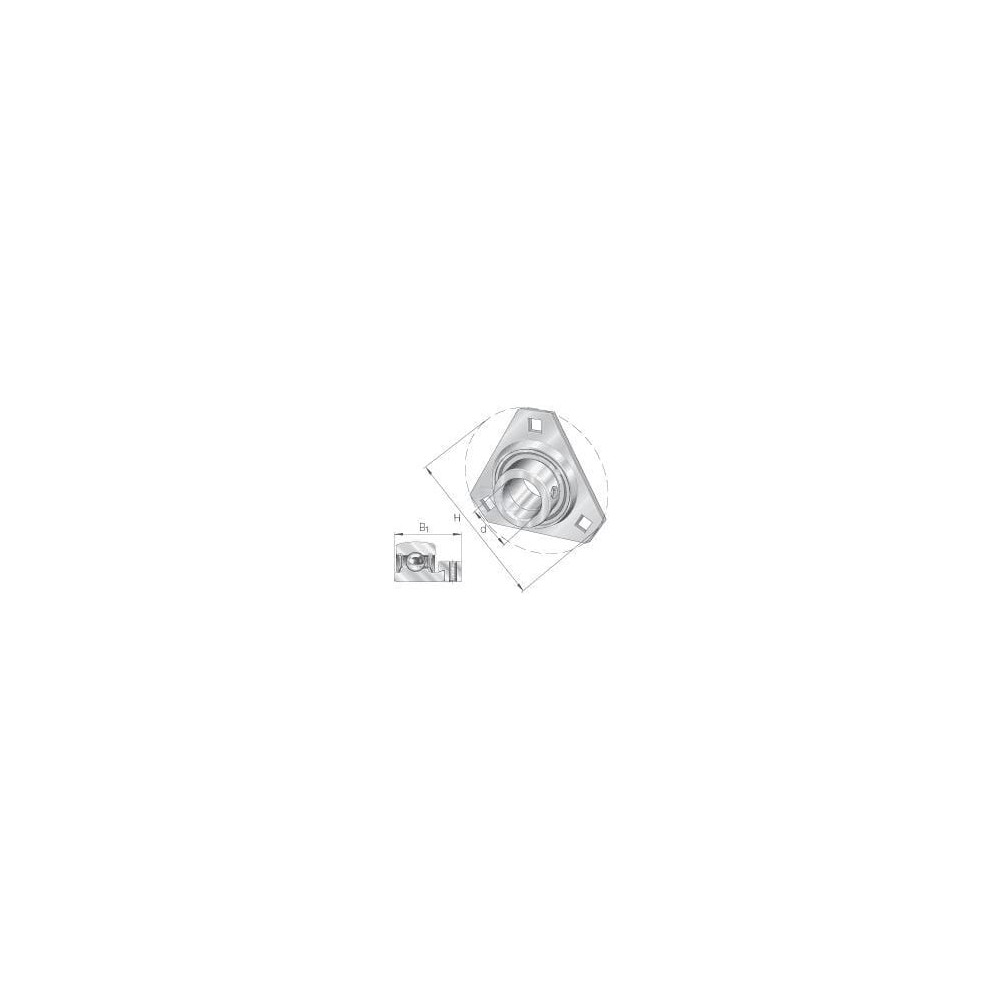

Łożysko z obudową trójkątne, kpl. RATR

Zastosowanie

• Budowa maszyn mobilnych
• Budowa maszyn stacjonarnych

Właściwości

• Elementy obudowy odporne na korozję dzięki powłoce Corrotect N
• Łożysko wewnętrzne posiada jednostronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Bez możliwości smarowania

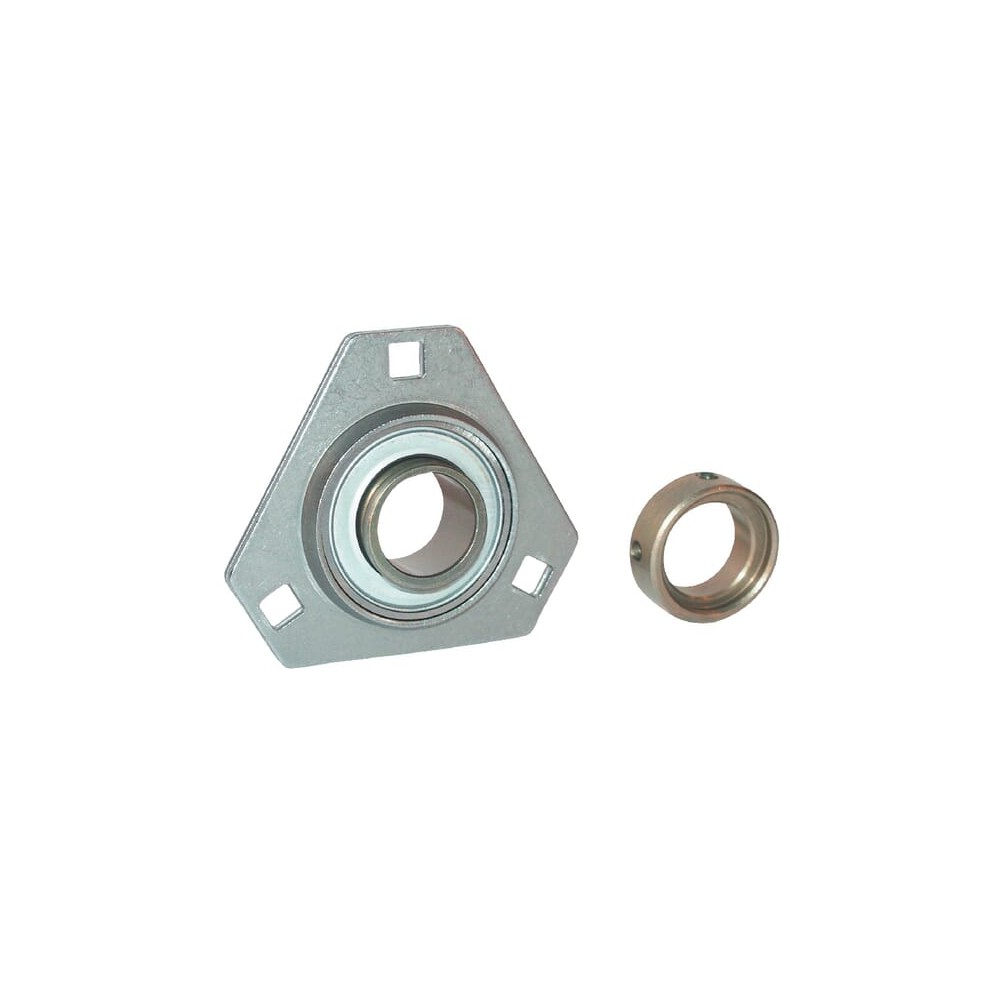

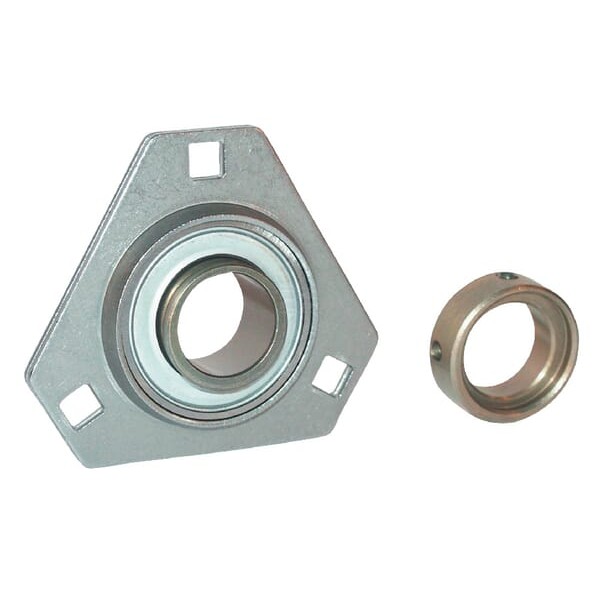

Składa się z

• 2 połówki obudowy
• Łożysko samonastawne
• Pierścień mocujący

Dane techniczne

• Typ obudowy: Kołnierz trójkątny
• Średnica łożyska wew.: 30
• Długość całkowita: 93
• Szerokość obudowy: 35,8
• Wysokość całkowita: 112,7
• Wysokość obudowy: 8,7
• Szerokość pierścienia wewnętrznego łożyska: 35,7
• Grubość kołnierza: 2,5
• Średnica zew. pierścienia blokujacego: 44
• Położenie wału/wałka w pionie: 38,1
• Średnica rozstawu otworów/śrub montażowych: 90,5
• Rozstaw otworów montażowych: 90,5
• Długość otworów montażowych: 10,5
• Szerokość otworów montażowych: 10,5
• Ilość otworów montażowych: 3
• Średnica gwintu końcówki smarowania: M6
• Waga: 0,5
• Materiał obudowy: Staliwo
• Obciążenie statyczne promieniowe: 11300
• Obciążenie dynamiczne promieniowe: 20700
• Numer referencyjny OE: RATR30
• Producent: Schaeffler
