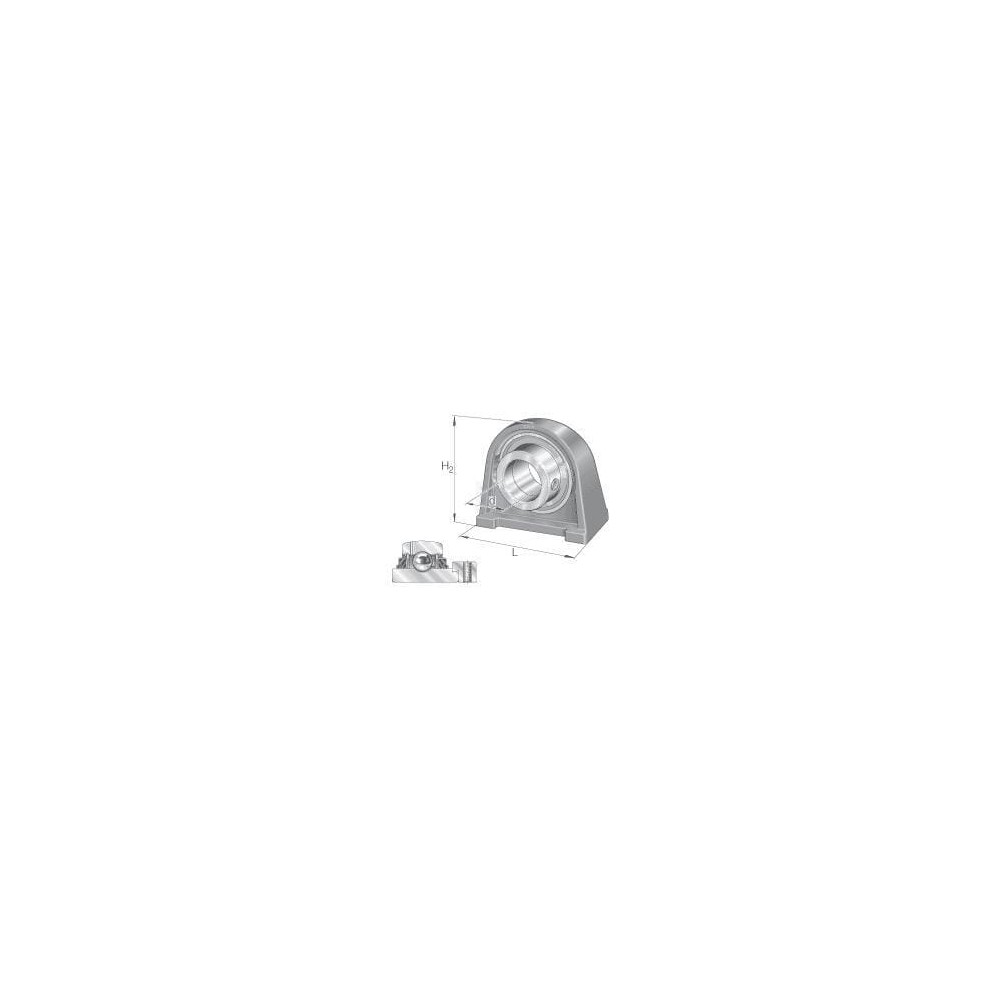

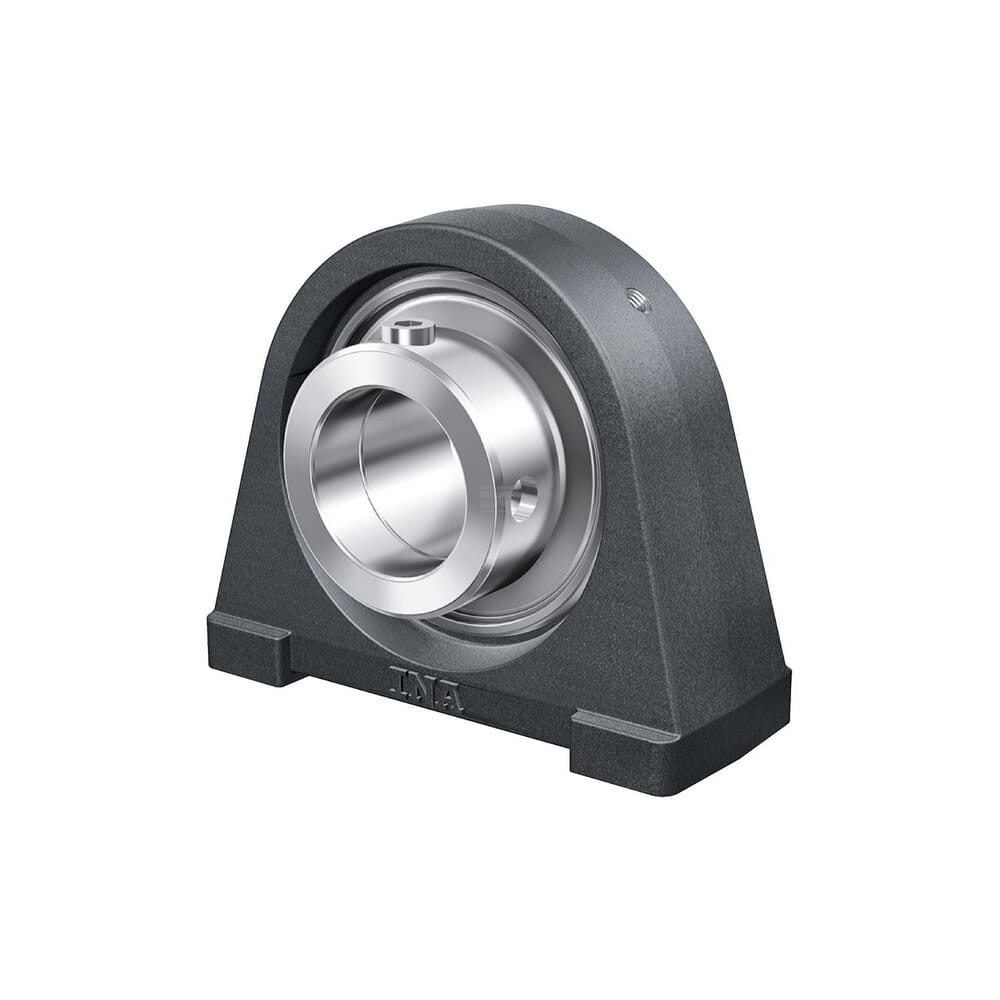

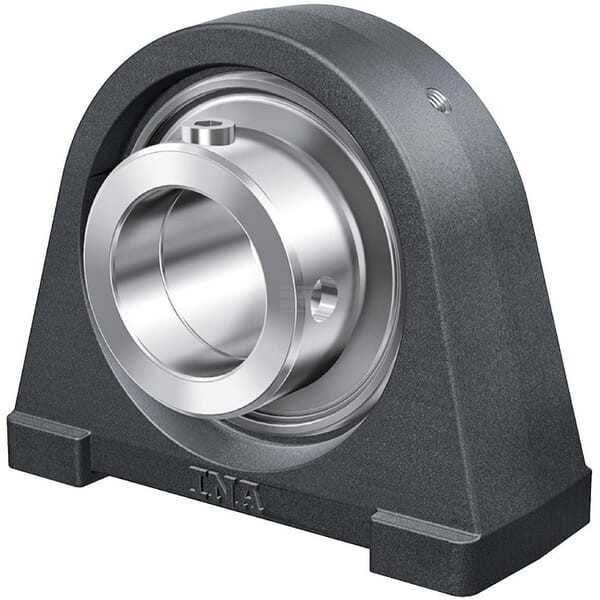

Łożysko z obudową stojącą, kpl. TSHE

Specyfikacje

• Uszczelka dwustronna lub potrójna
• Krótka obudowa

Właściwości

• Łożysko wewnętrzne posiada dwustronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Z możliwością smarowania

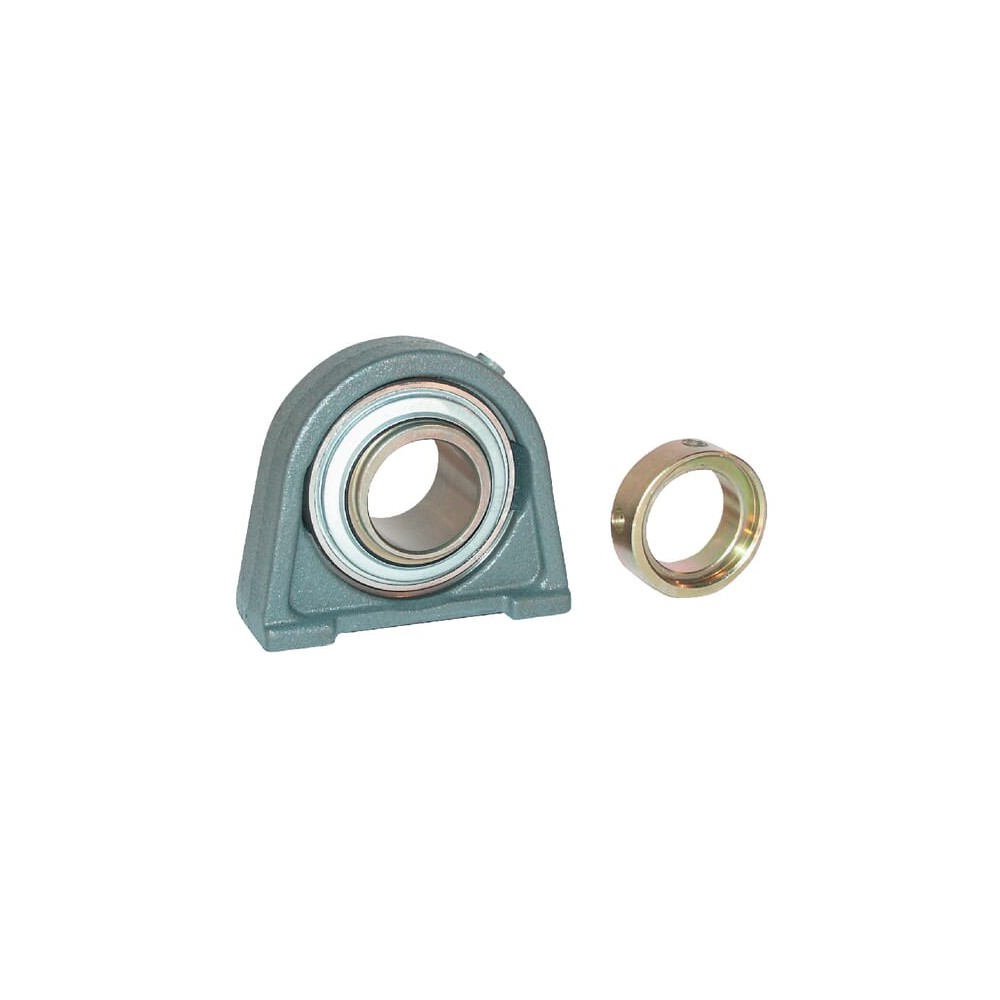

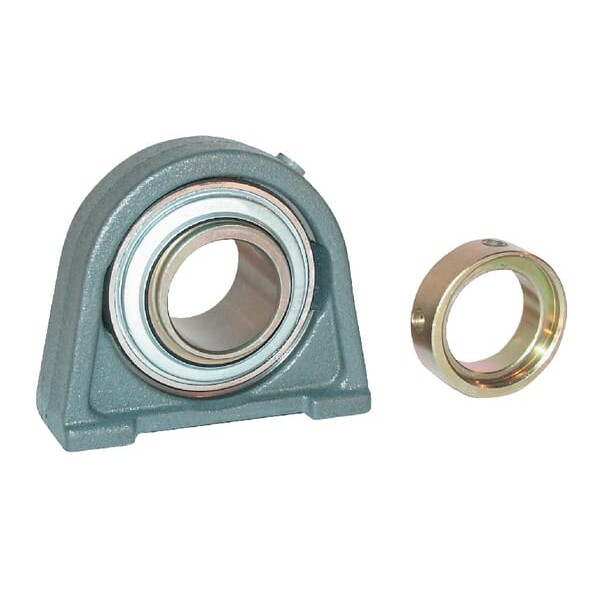

Składa się z

• Blok łożyskowy
• Pierścień mocujący

Korzyści

• Bardzo dobrze zabezpieczona przed zabrudzeniami
• Nie wymaga dużej przestrzeni

Dane techniczne

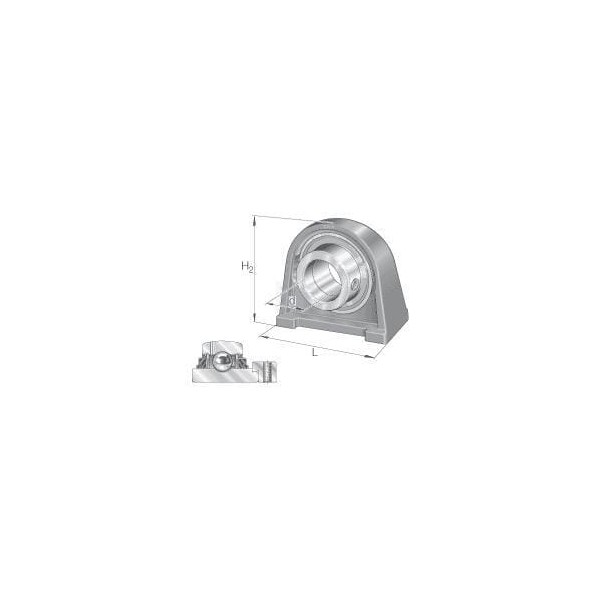

• Typ obudowy: Oprawa stojąca - krótka podstawa
• Średnica łożyska wew.: 20
• Składa się z: - Blok łożyskowy<br/>- Pierścień mocujący
• Długość całkowita: 65
• Szerokość obudowy: 32
• Wysokość całkowita: 64
• Szerokość pierścienia wewnętrznego łożyska: 43,7
• Grubość kołnierza: 12,5
• Średnica zew. pierścienia blokujacego: 33
• Położenie wału/wałka w pionie: 33,3
• Rozstaw otworów montażowych: 50,8
• Położenie kul łożyska względem powierzchni montażowej: 26,6
• Ilość otworów montażowych: 2
• Średnica gwintu końcówki smarowania: M6
• Średnica gwintu montażowego: M8
• Waga: 0,49
• Materiał obudowy: Żeliwo szare
• Obciążenie statyczne promieniowe: 6600
• Obciążenie dynamiczne promieniowe: 13600
• Numer referencyjny OE: TSHE20-N
• Producent: Schaeffler
