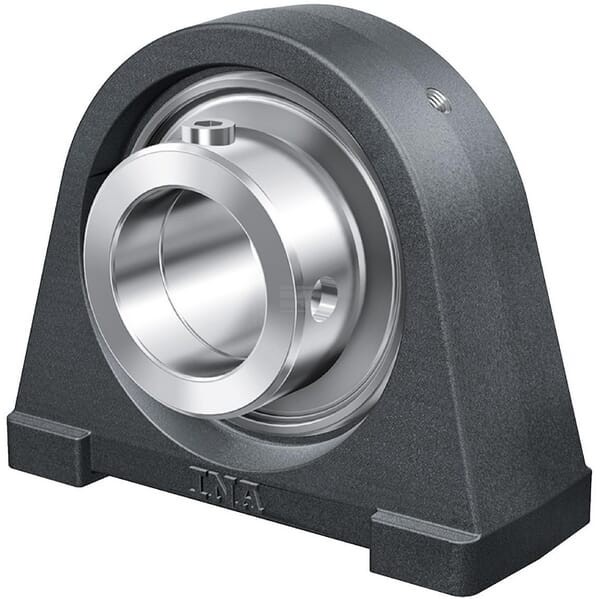

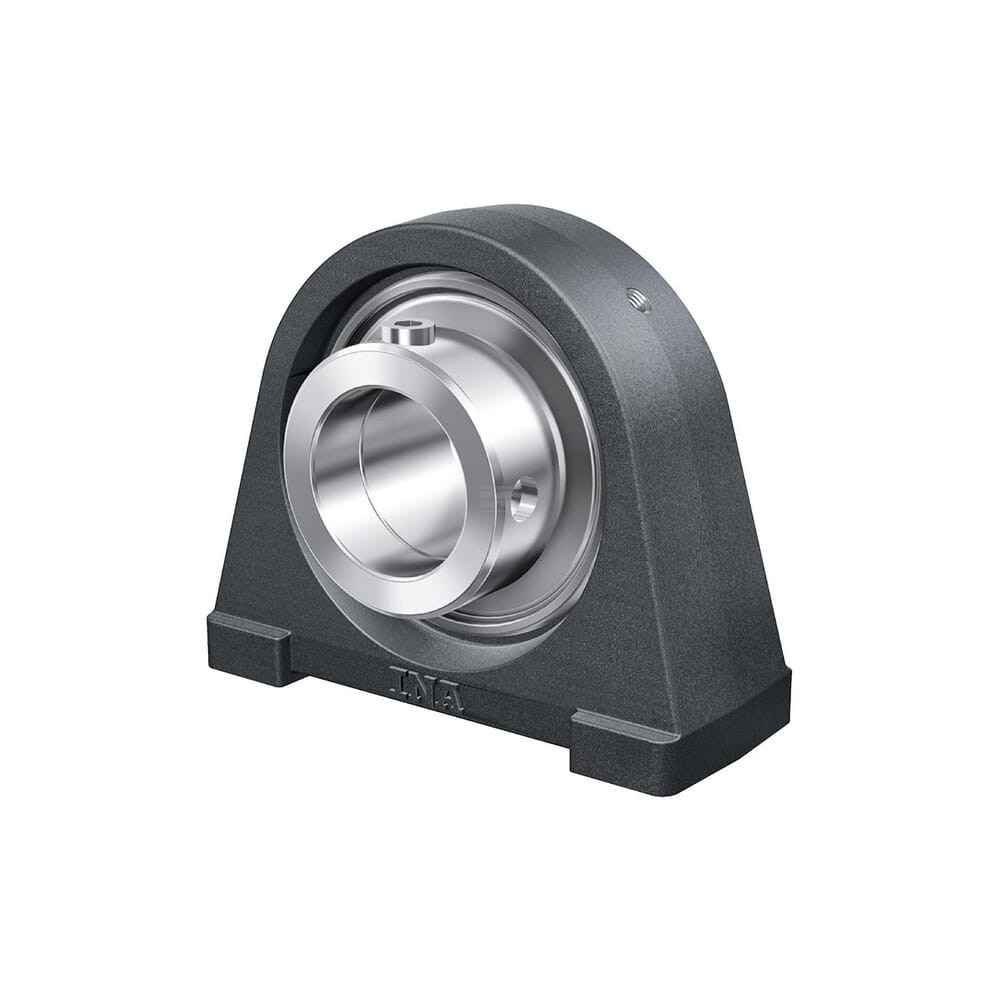

Łożysko z obudową stojącą, kpl. TSHE

Specyfikacje

• Uszczelka dwustronna lub potrójna
• Krótka obudowa

Właściwości

• Łożysko wewnętrzne posiada dwustronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Z możliwością smarowania

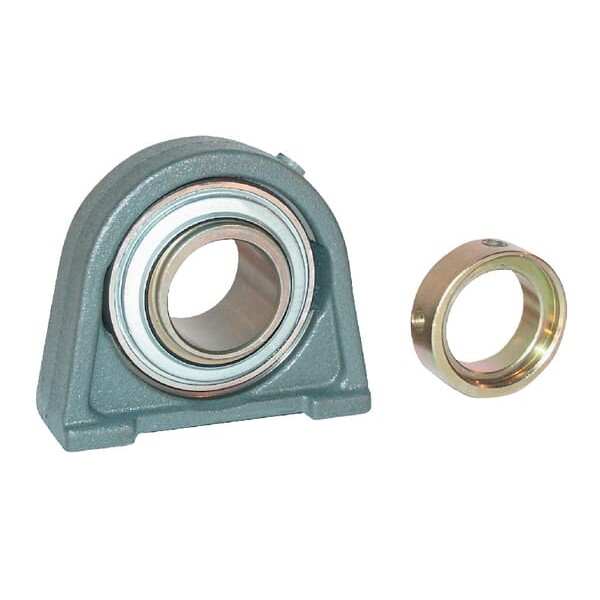

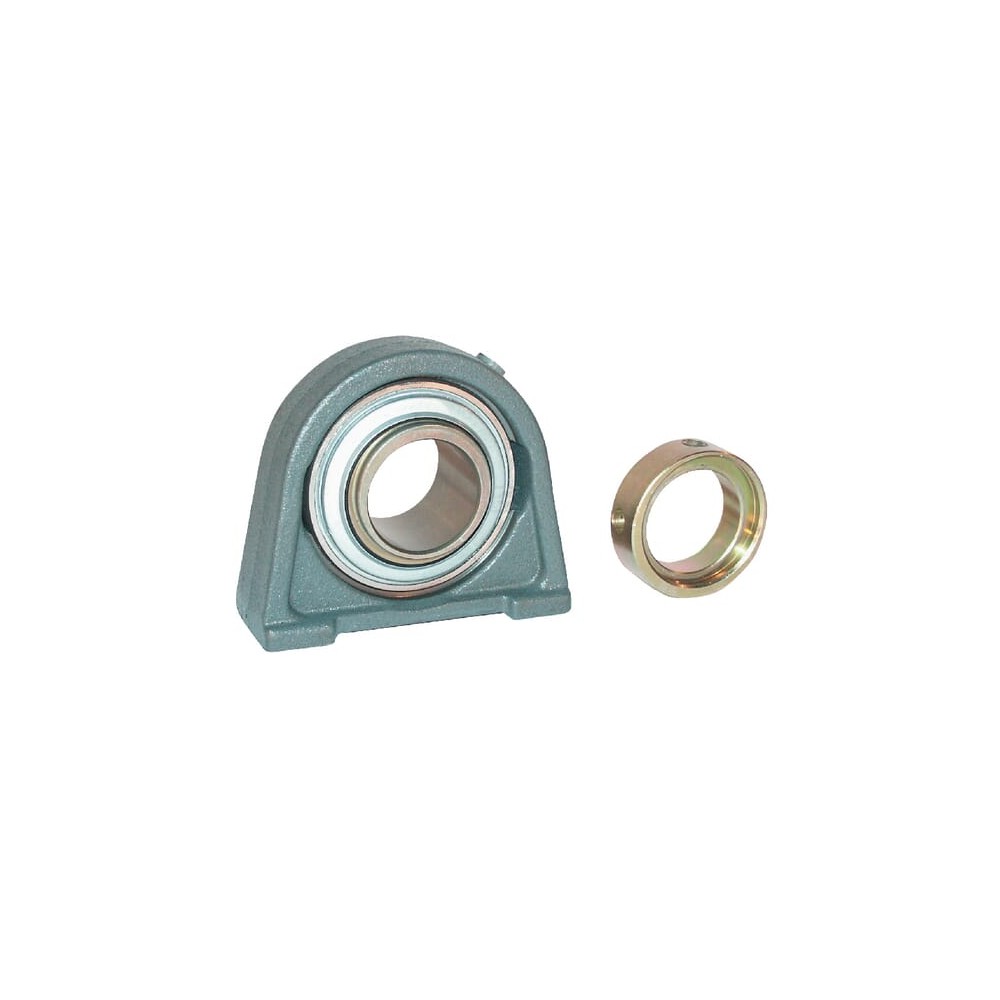

Składa się z

• Blok łożyskowy
• Pierścień mocujący

Korzyści

• Bardzo dobrze zabezpieczona przed zabrudzeniami
• Nie wymaga dużej przestrzeni

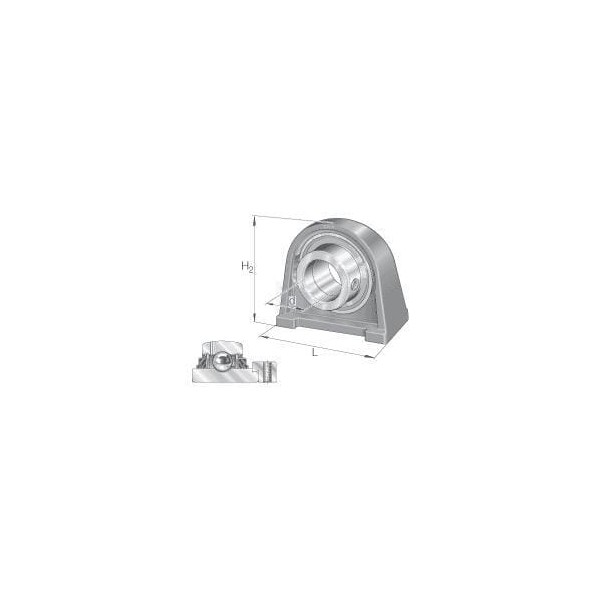

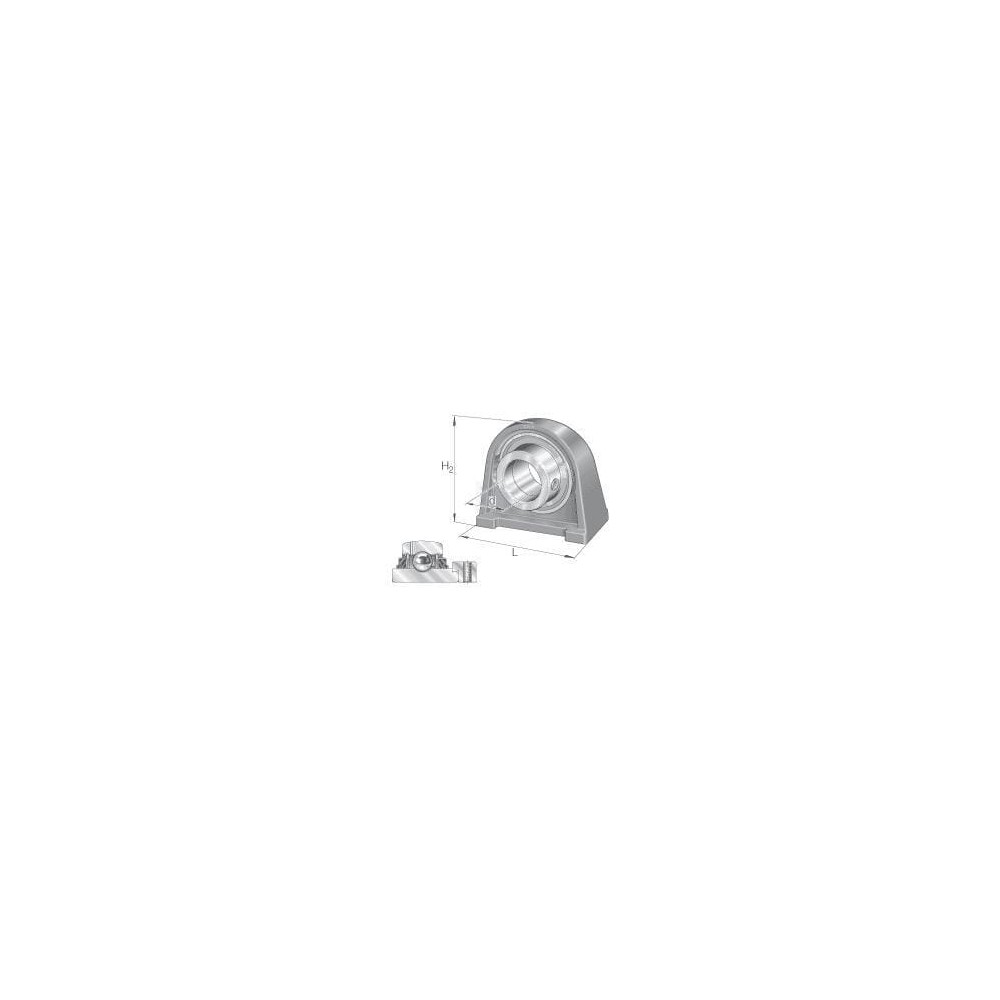

Dane techniczne

• Typ obudowy: Oprawa stojąca - krótka podstawa
• Średnica łożyska wew.: 30
• Składa się z: - Blok łożyskowy<br/>- Pierścień mocujący
• Długość całkowita: 98
• Szerokość obudowy: 40
• Wysokość całkowita: 82
• Szerokość pierścienia wewnętrznego łożyska: 48,5
• Grubość kołnierza: 9
• Średnica zew. pierścienia blokujacego: 44
• Położenie wału/wałka w pionie: 42,9
• Rozstaw otworów montażowych: 76,2
• Położenie kul łożyska względem powierzchni montażowej: 30,1
• Ilość otworów montażowych: 2
• Średnica gwintu końcówki smarowania: M6
• Średnica gwintu montażowego: M10
• Waga: 0,99
• Materiał obudowy: Żeliwo szare
• Obciążenie statyczne promieniowe: 11300
• Obciążenie dynamiczne promieniowe: 20700
• Numer referencyjny OE: TSHE30-N
• Producent: Schaeffler
