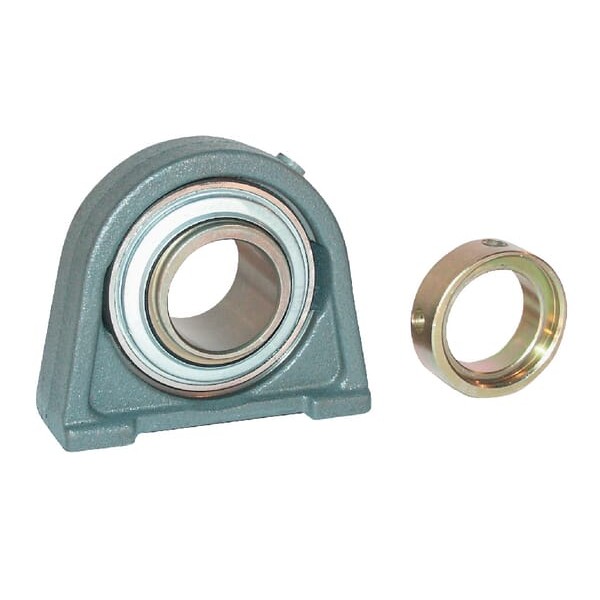

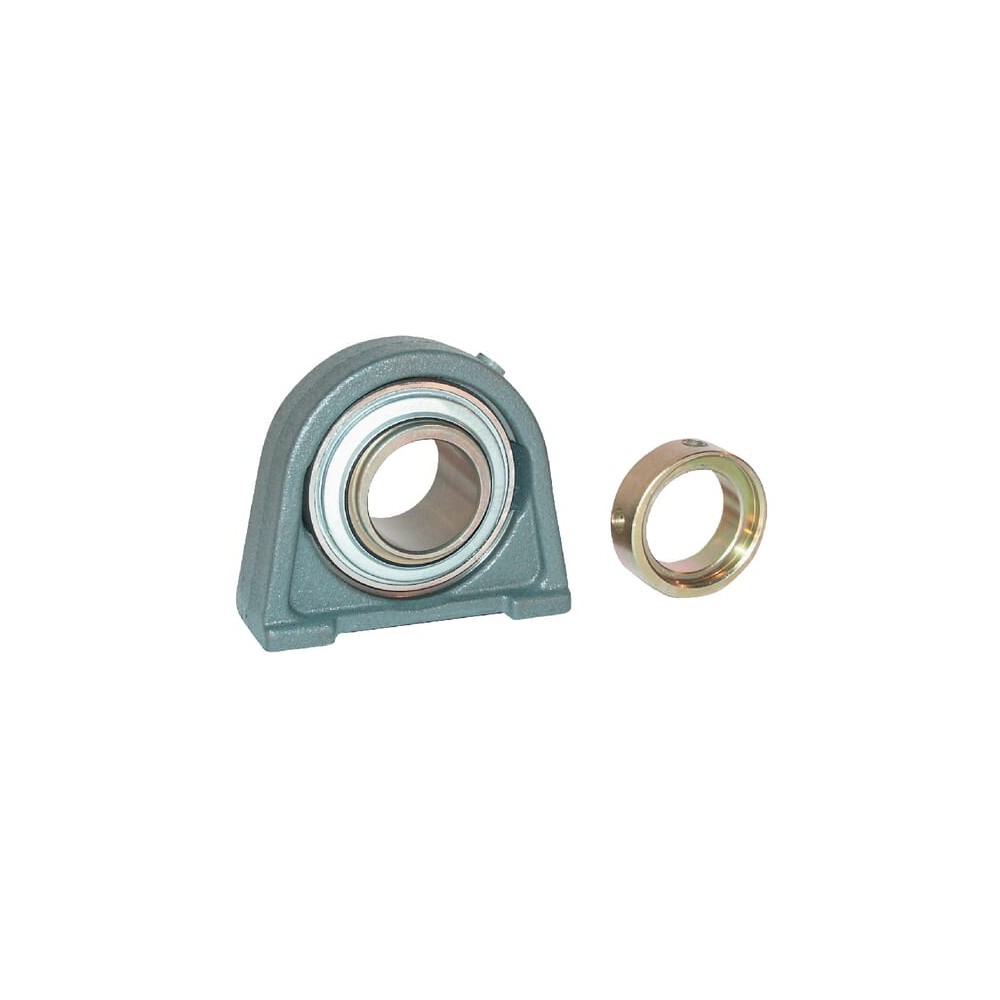

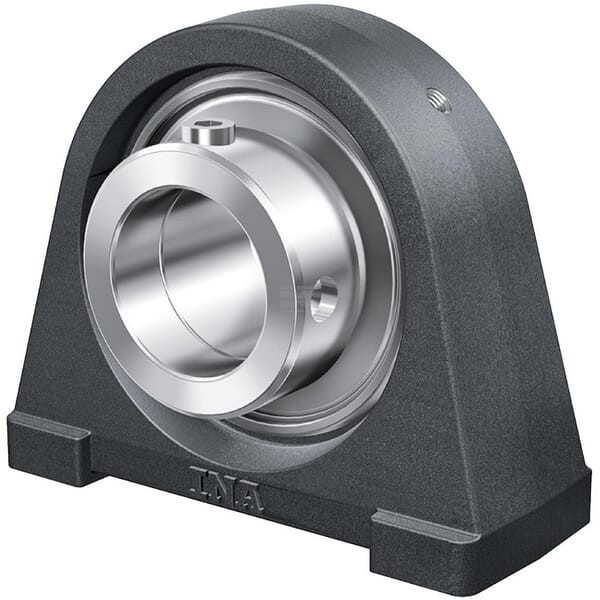

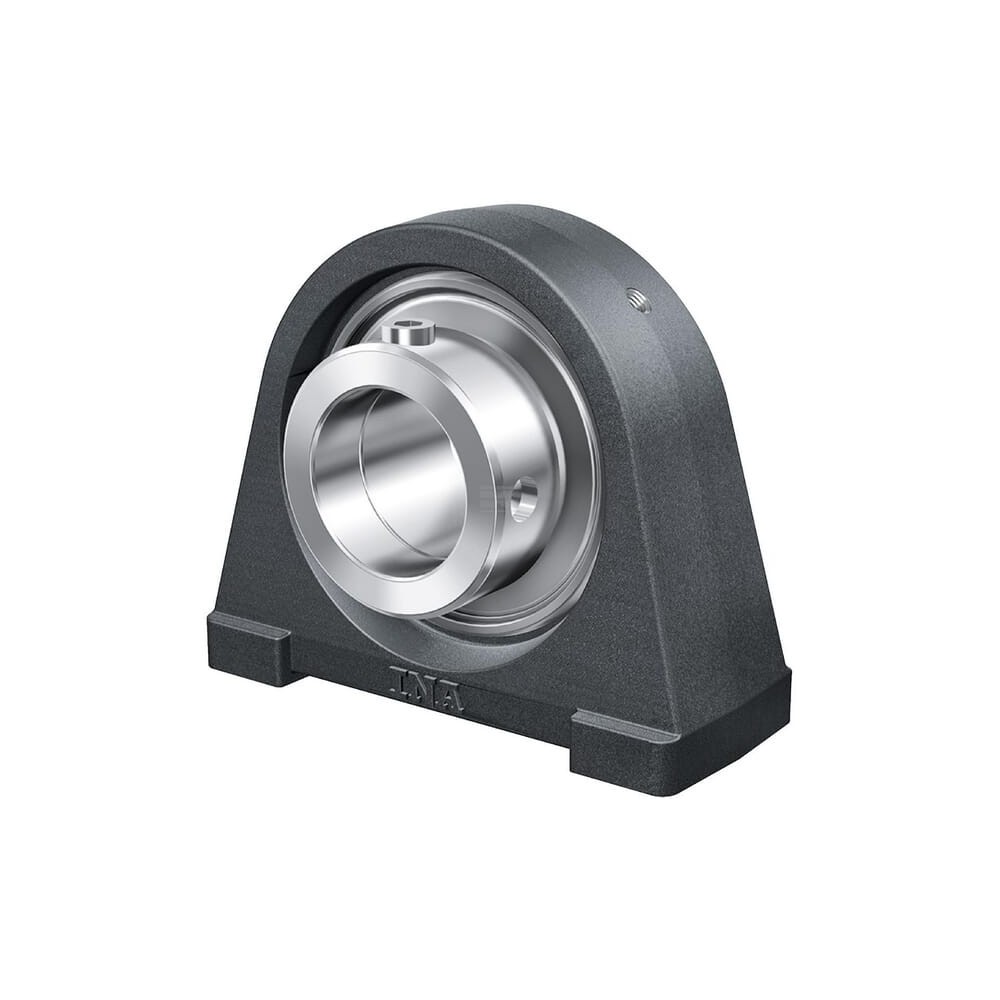

Łożysko z obudową stojącą, kpl. TSHE

Specyfikacje

• Uszczelka dwustronna lub potrójna
• Krótka obudowa

Właściwości

• Łożysko wewnętrzne posiada dwustronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Z możliwością smarowania

Składa się z

• Blok łożyskowy
• Pierścień mocujący

Korzyści

• Bardzo dobrze zabezpieczona przed zabrudzeniami
• Nie wymaga dużej przestrzeni

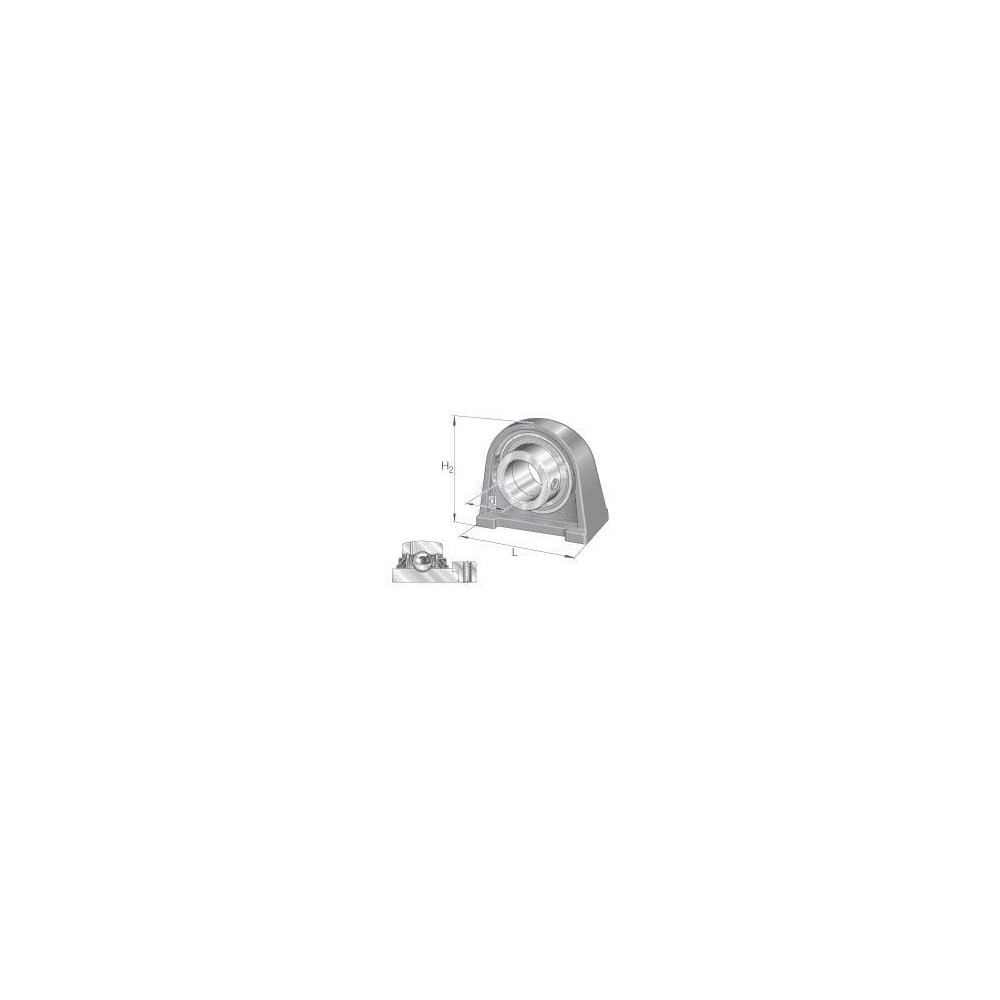

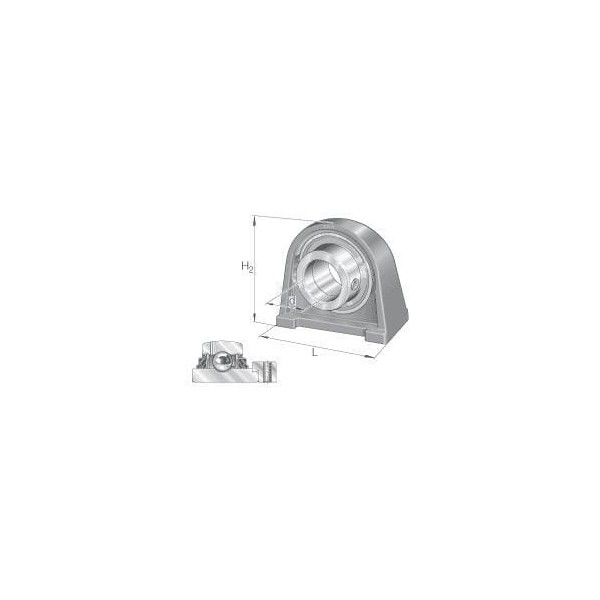

Dane techniczne

• Typ obudowy: Oprawa stojąca - krótka podstawa
• Średnica łożyska wew.: 35
• Składa się z: - Blok łożyskowy<br/>- Pierścień mocujący
• Długość całkowita: 103
• Szerokość obudowy: 45
• Wysokość całkowita: 93
• Szerokość pierścienia wewnętrznego łożyska: 51,3
• Grubość kołnierza: 9,5
• Średnica zew. pierścienia blokujacego: 51
• Położenie wału/wałka w pionie: 47,6
• Rozstaw otworów montażowych: 82,6
• Położenie kul łożyska względem powierzchni montażowej: 32,3
• Ilość otworów montażowych: 2
• Średnica gwintu końcówki smarowania: M6
• Średnica gwintu montażowego: M10
• Waga: 1,36
• Materiał obudowy: Żeliwo szare
• Obciążenie statyczne promieniowe: 15300
• Obciążenie dynamiczne promieniowe: 27500
• Numer referencyjny OE: TSHE35-N
• Producent: Schaeffler
