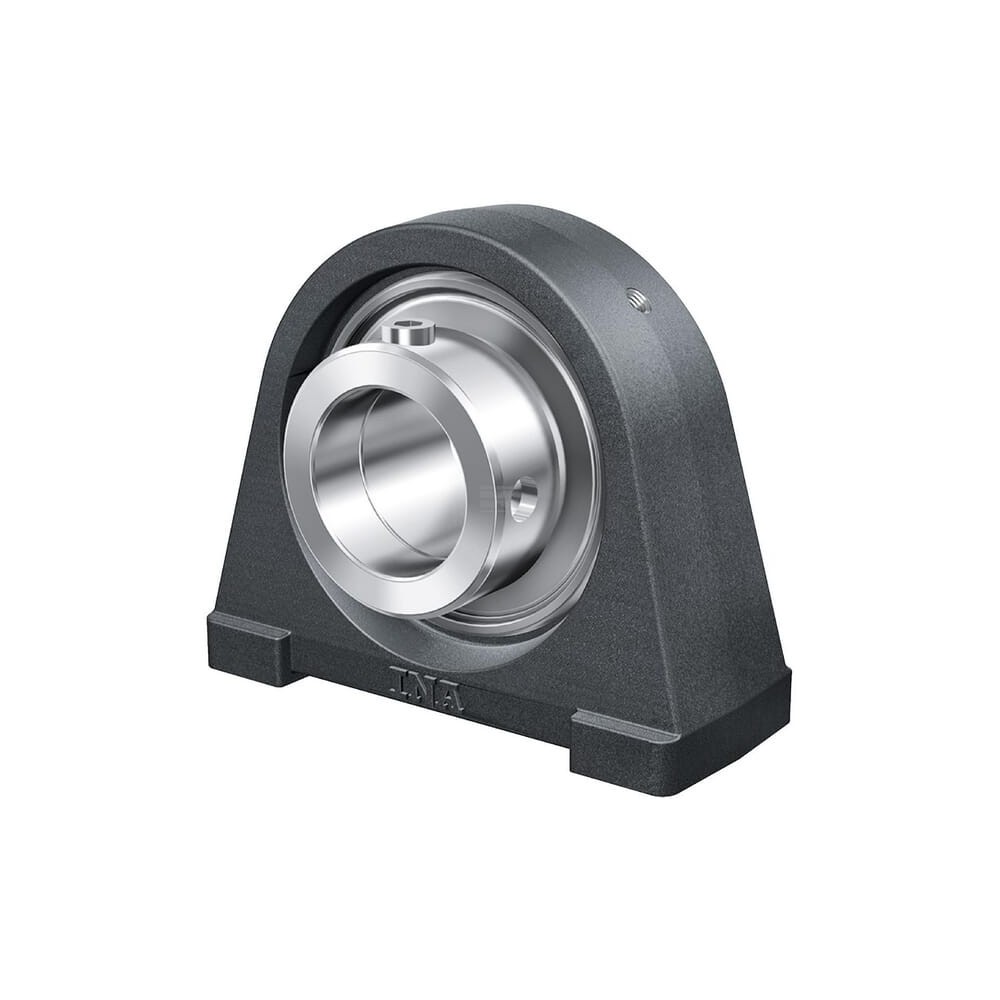

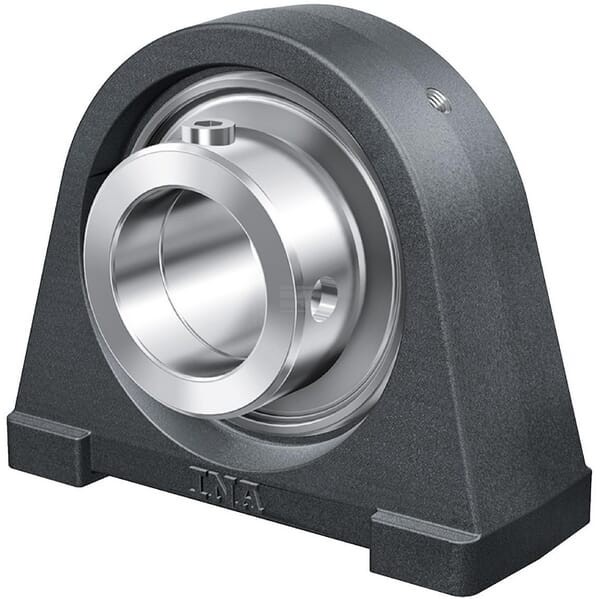

Łożysko z obudową stojącą, kpl. TSHE

Specyfikacje

• Uszczelka dwustronna lub potrójna
• Krótka obudowa

Właściwości

• Łożysko wewnętrzne posiada dwustronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym
• Z możliwością smarowania

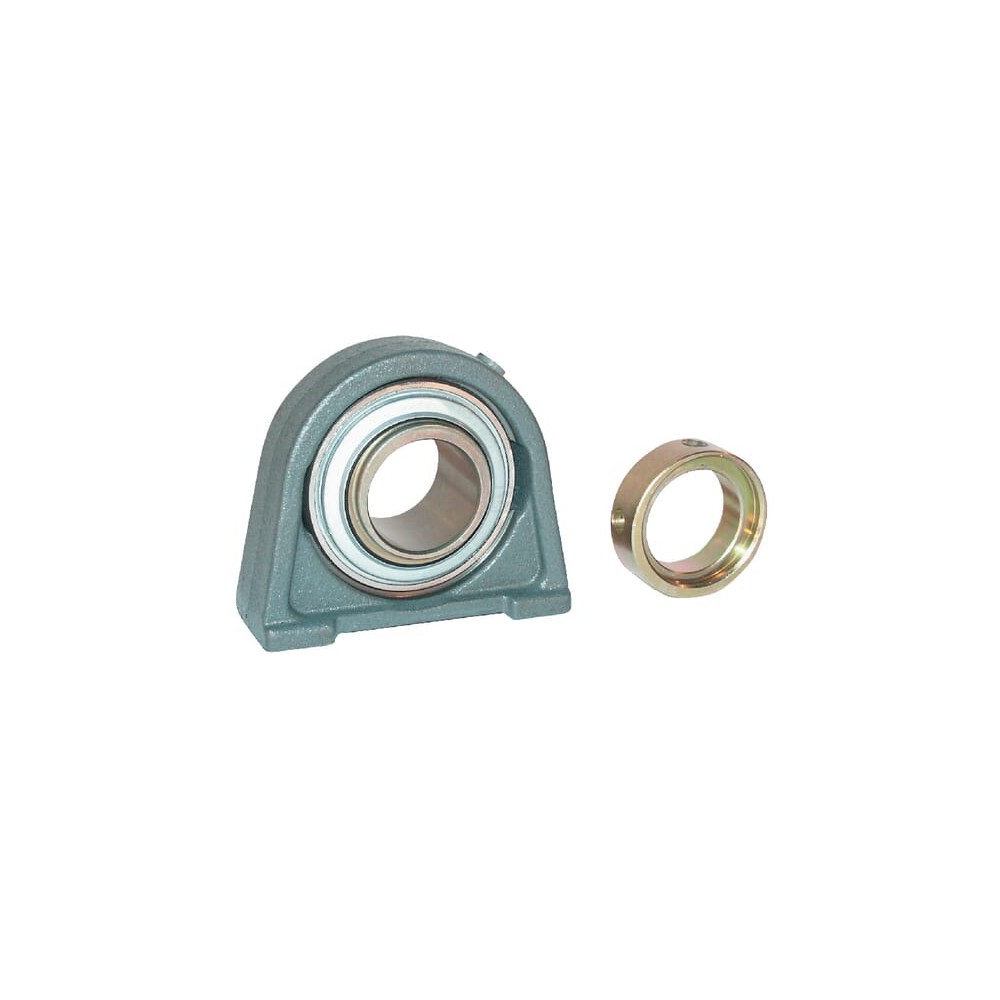

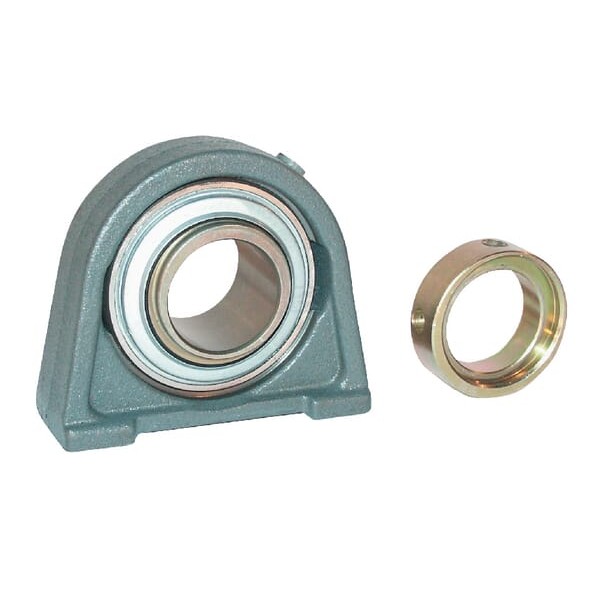

Składa się z

• Blok łożyskowy
• Pierścień mocujący

Korzyści

• Bardzo dobrze zabezpieczona przed zabrudzeniami
• Nie wymaga dużej przestrzeni

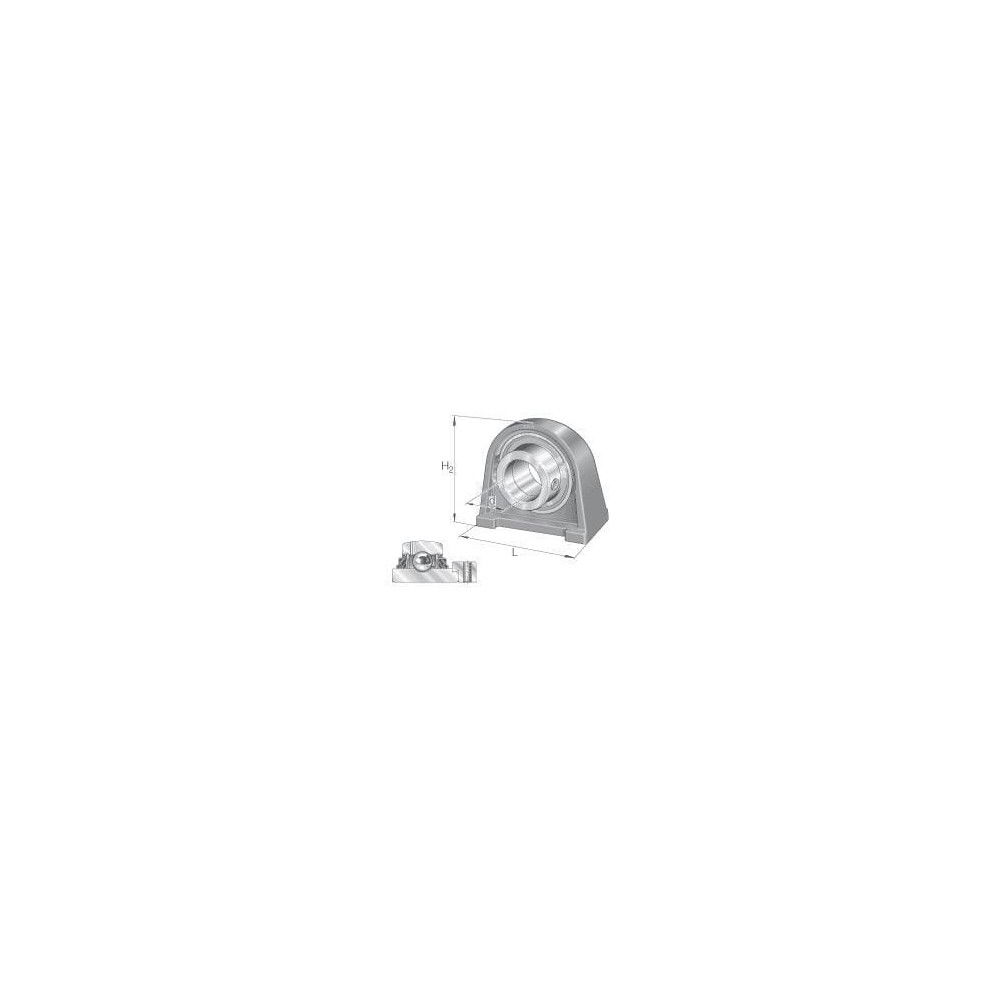

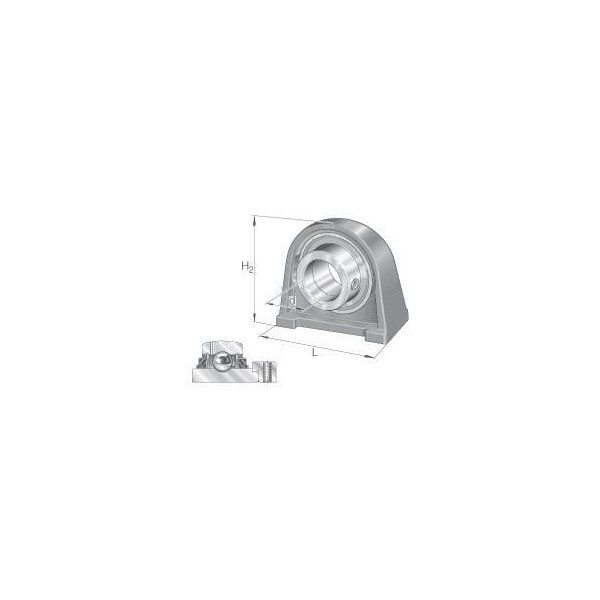

Dane techniczne

• Typ obudowy: Oprawa stojąca - krótka podstawa
• Średnica łożyska wew.: 40
• Składa się z: - Blok łożyskowy<br/>- Pierścień mocujący
• Długość całkowita: 116
• Szerokość obudowy: 48
• Wysokość całkowita: 99
• Szerokość pierścienia wewnętrznego łożyska: 56,5
• Grubość kołnierza: 10
• Średnica zew. pierścienia blokujacego: 58
• Położenie wału/wałka w pionie: 49,2
• Rozstaw otworów montażowych: 88,9
• Położenie kul łożyska względem powierzchni montażowej: 34,9
• Ilość otworów montażowych: 2
• Średnica gwintu końcówki smarowania: M6
• Średnica gwintu montażowego: M12
• Waga: 1,66
• Materiał obudowy: Żeliwo szare
• Obciążenie statyczne promieniowe: 19800
• Obciążenie dynamiczne promieniowe: 34500
• Numer referencyjny OE: TSHE40-N
• Producent: Schaeffler
