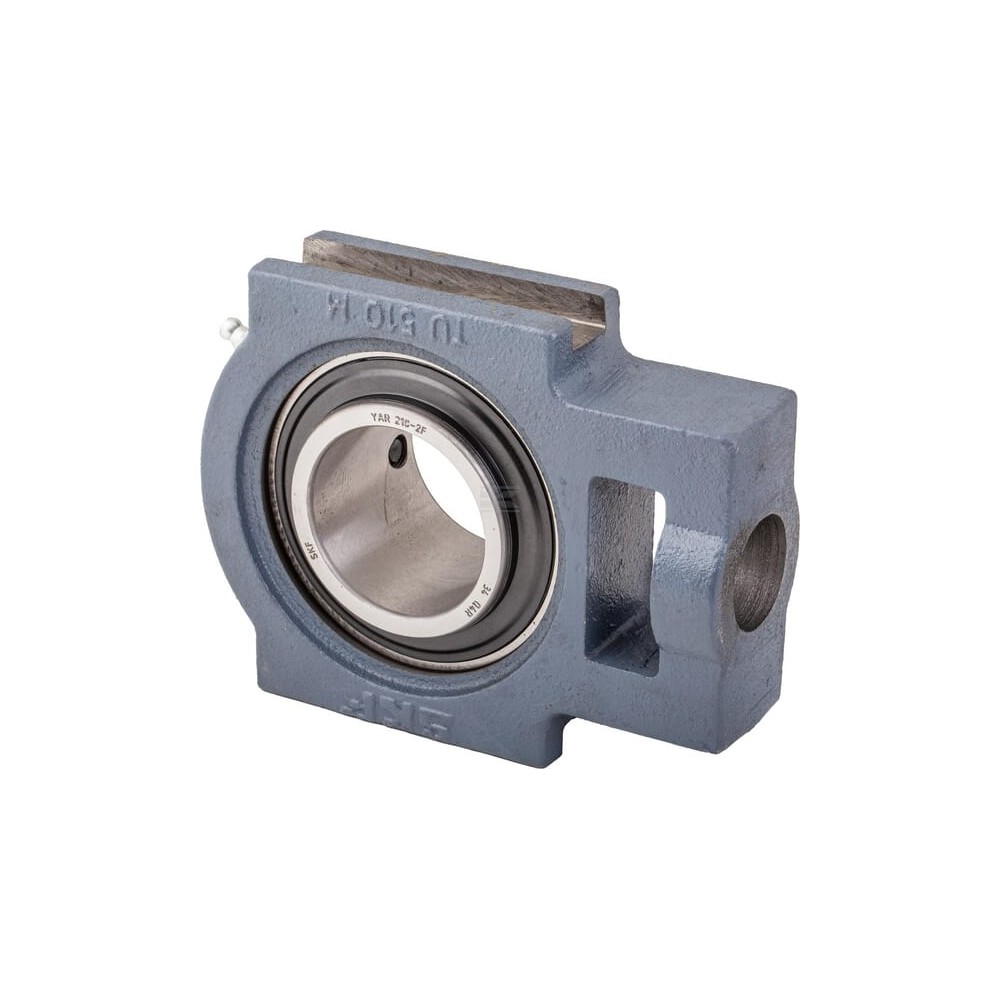

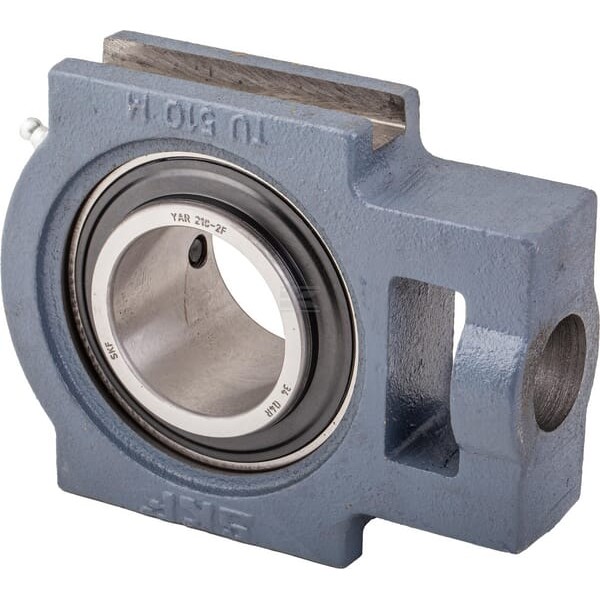

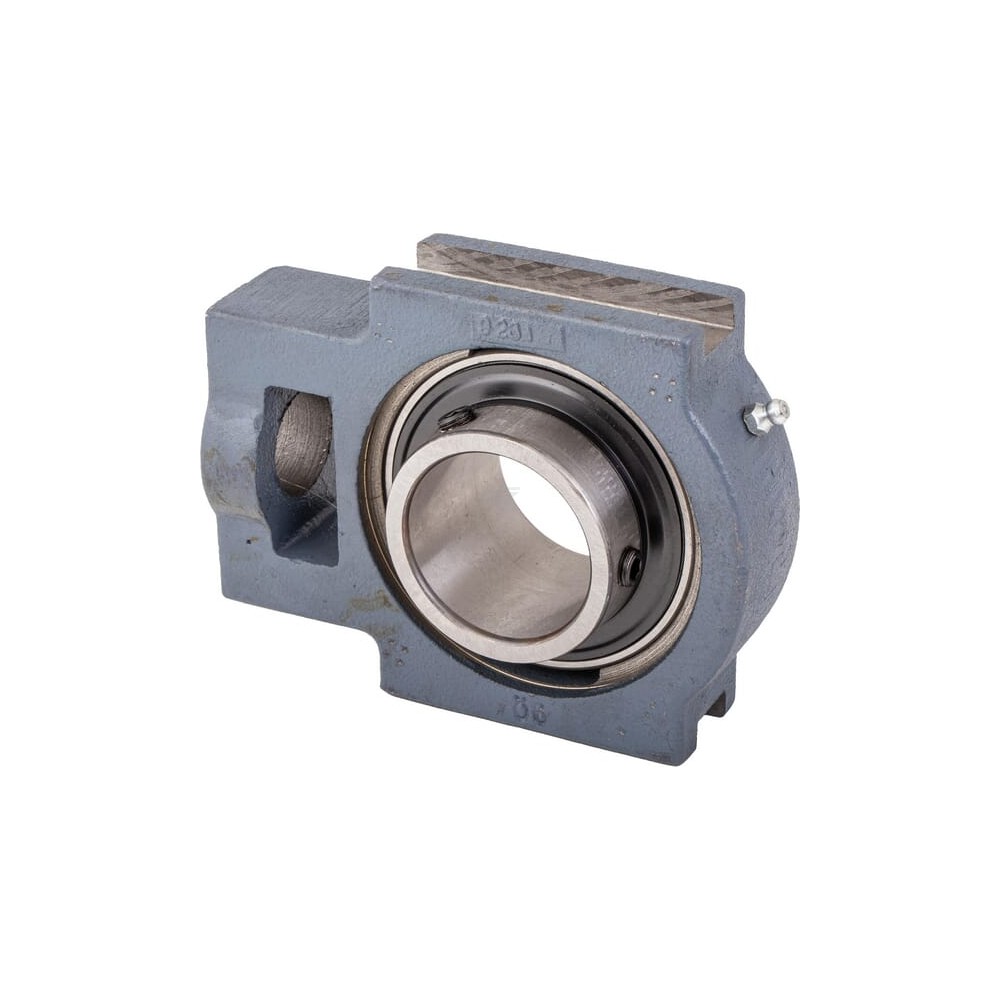

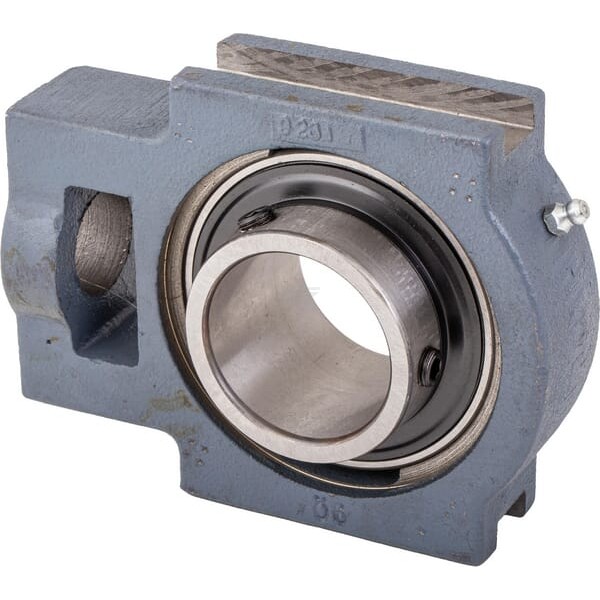

Obudowa

Zastosowanie

• Zacisk do taśm transportowych
• Zacisk do przenośników łańcuchowych

Właściwości

Łożysko wewnętrzne posiada jednostronnie wydłużony pierścień wewnętrzny z 2 śrubami regulacyjnymi

Z możliwością smarowania

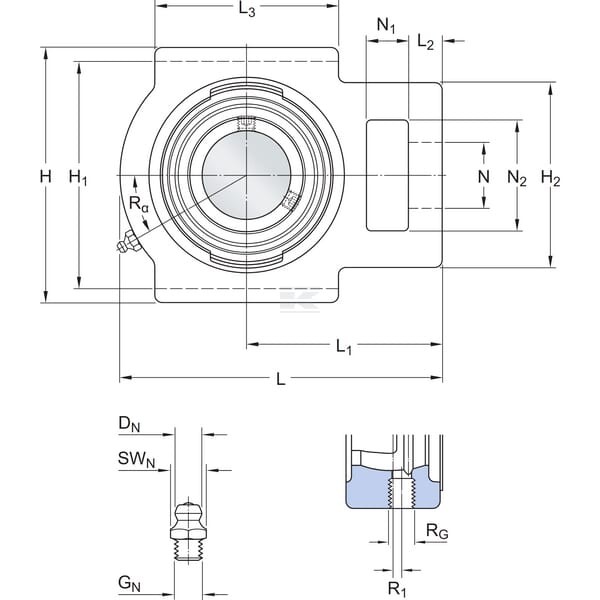

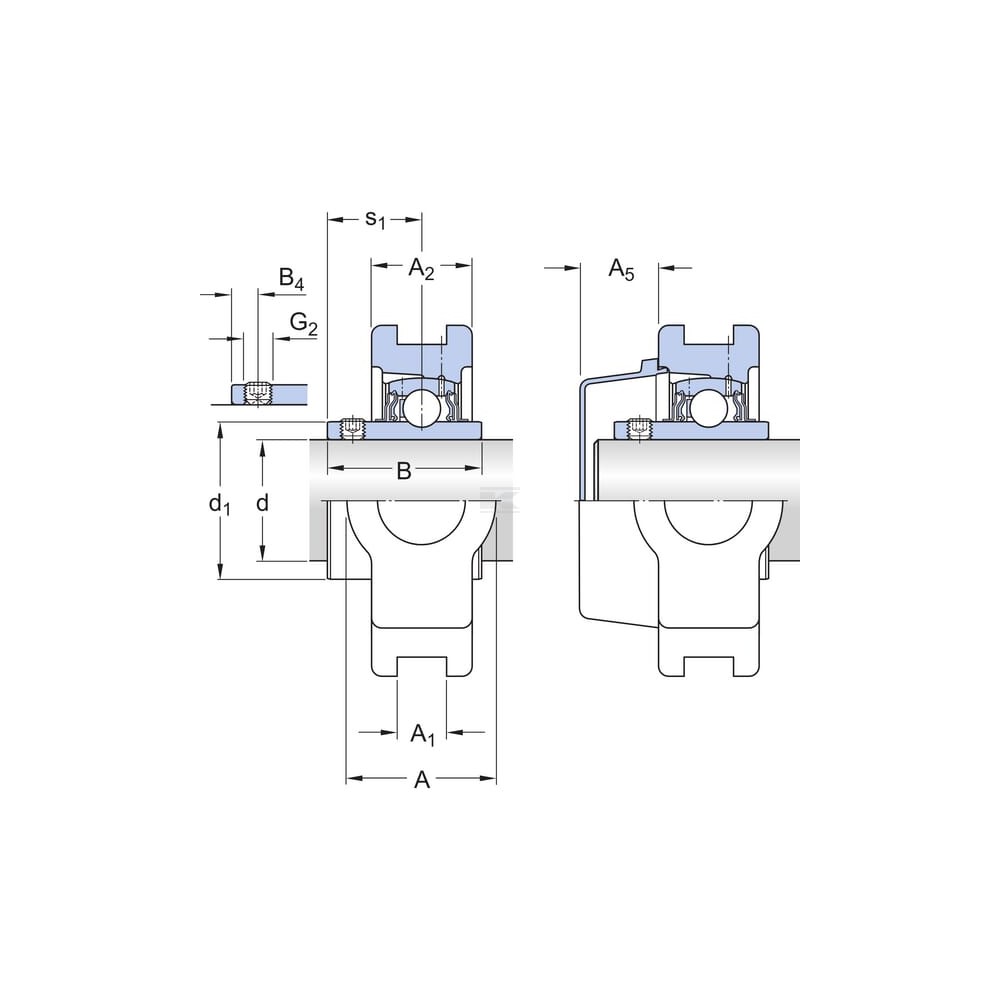

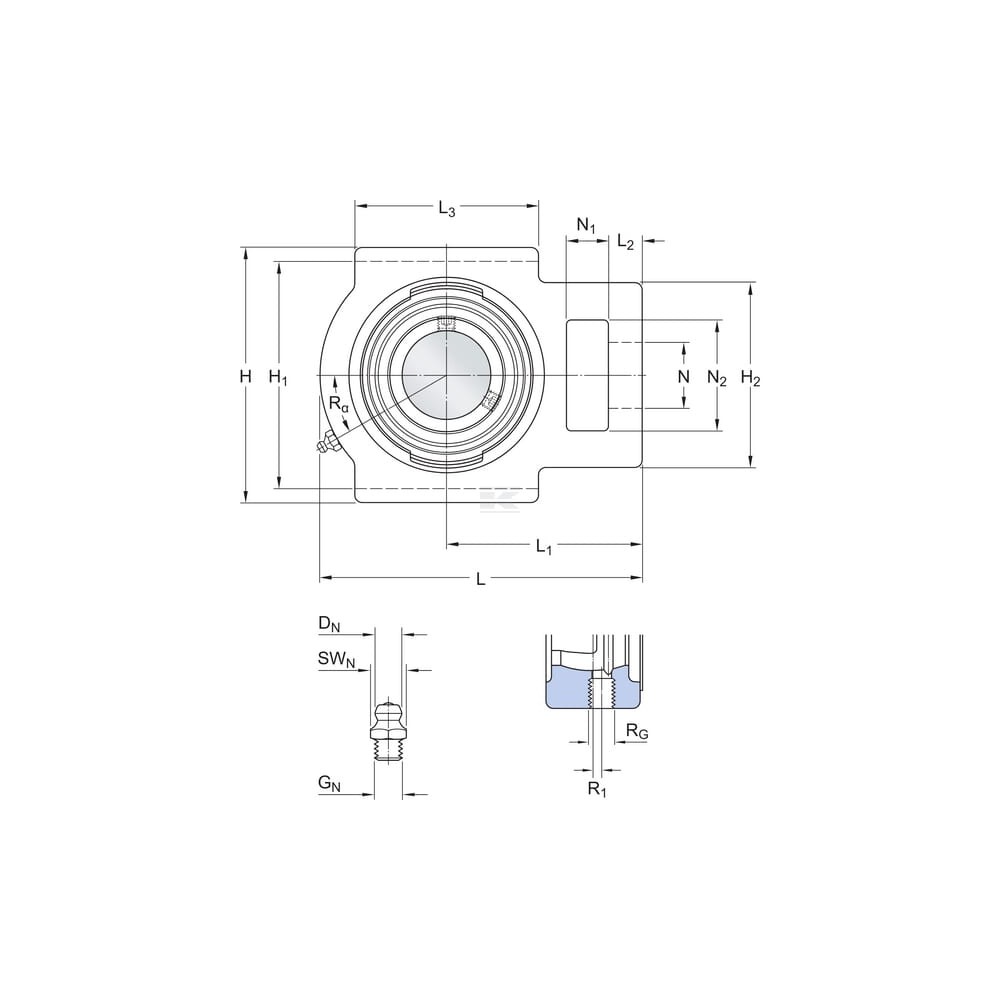

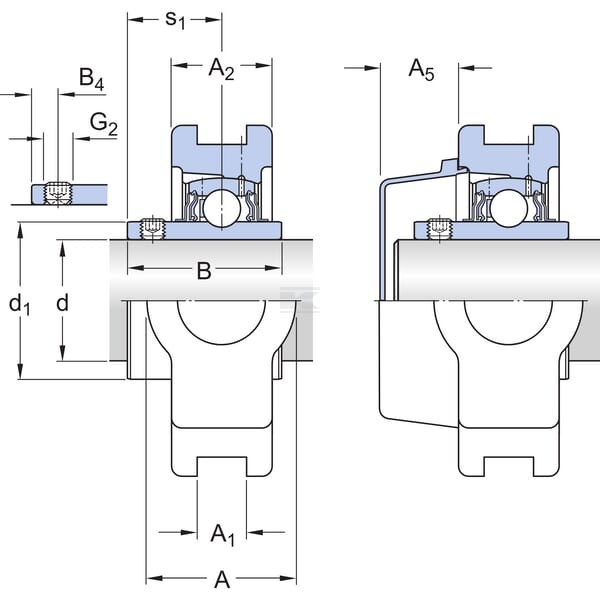

Dane techniczne

• Typ obudowy: Napinająca
• Średnica łożyska wew.: 50
• Długość całkowita: 149
• Średnica zew.: 149
• Szerokość obudowy: 117
• Wysokość całkowita: 51,6
• Prędkość obrotowa: 4000
• Typ otworu: Cylindryczny
• Długość obudowy: 101
• Szerokość całkowita: 57,1
• Szerokość pierścienia wewnętrznego łożyska: 51,6
• Położenie wału/wałka w pionie: 90
• Położenie kul łożyska względem końca wału/wałka: 9
• Średnica rozstawu otworów/śrub montażowych: 29
• Średnica otworów montażowych: 50
• Łożysko można smarować: Tak
• Szerokość rowka prowadzącego: 17,5
• Długość rowka prowadzącego: 83
• Waga: 2,513
• Materiał obudowy: Żeliwo
• Materiał łożyska: Stal łożyskowa
• Obciążenie statyczne promieniowe: 23200
• Obciążenie dynamiczne promieniowe: 35100
• Numer referencyjny OE: TU50TF
• Prędkość graniczna: 66,7
