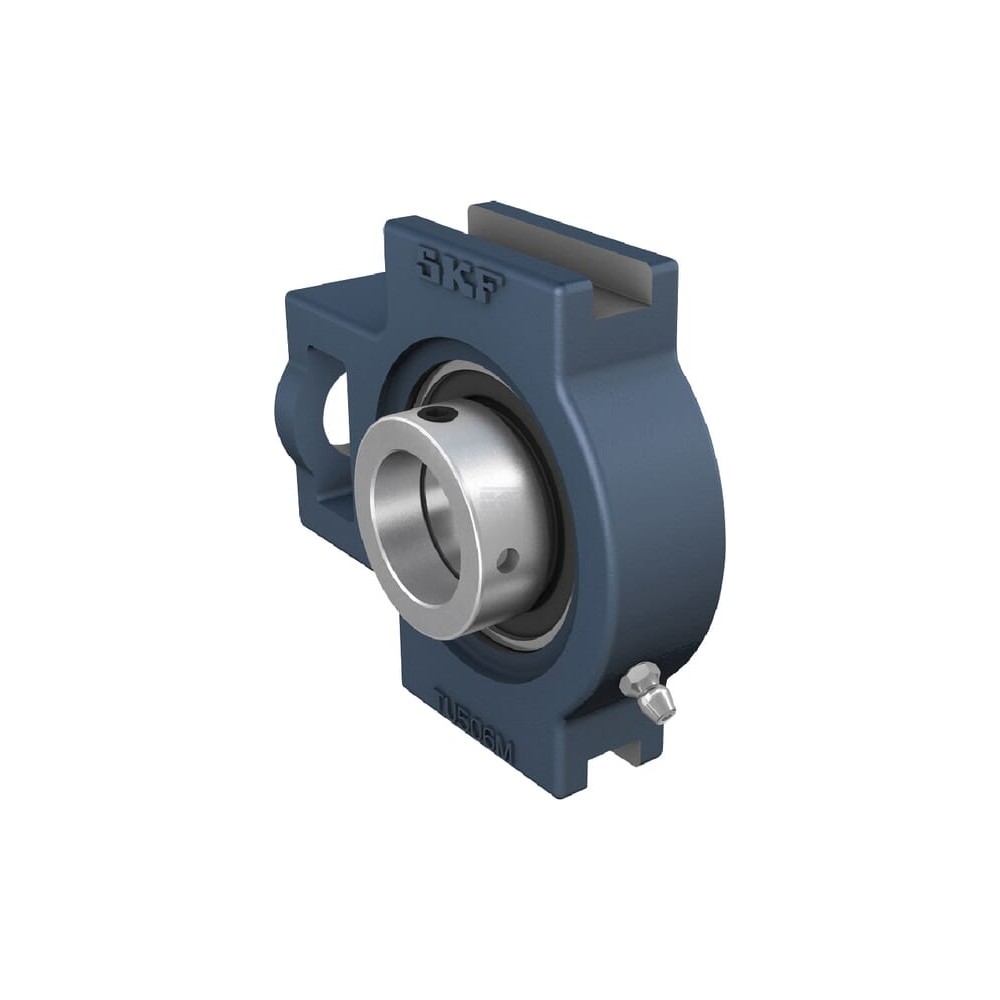

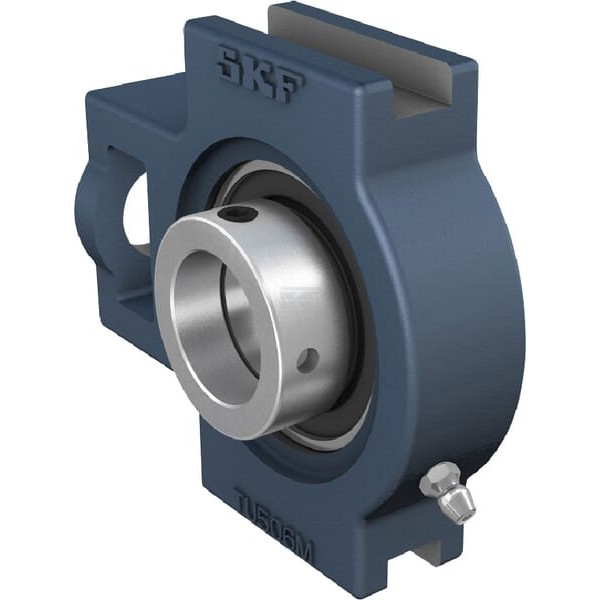

Obudowa

Zastosowanie

• Zacisk do taśm transportowych
• Zacisk do przenośników łańcuchowych

Właściwości

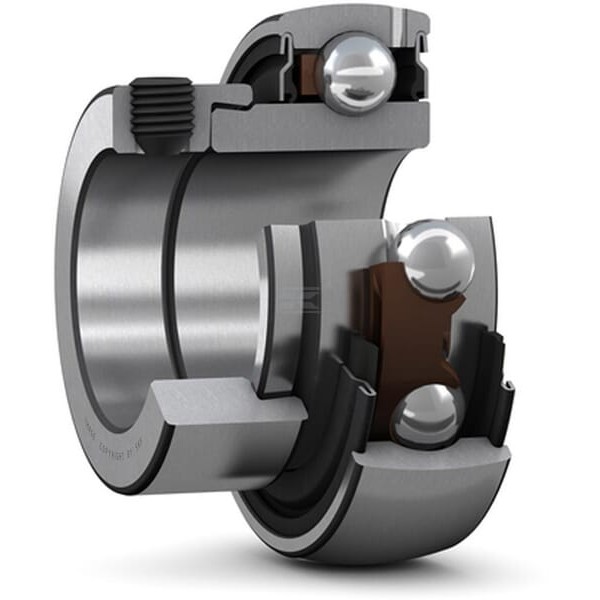

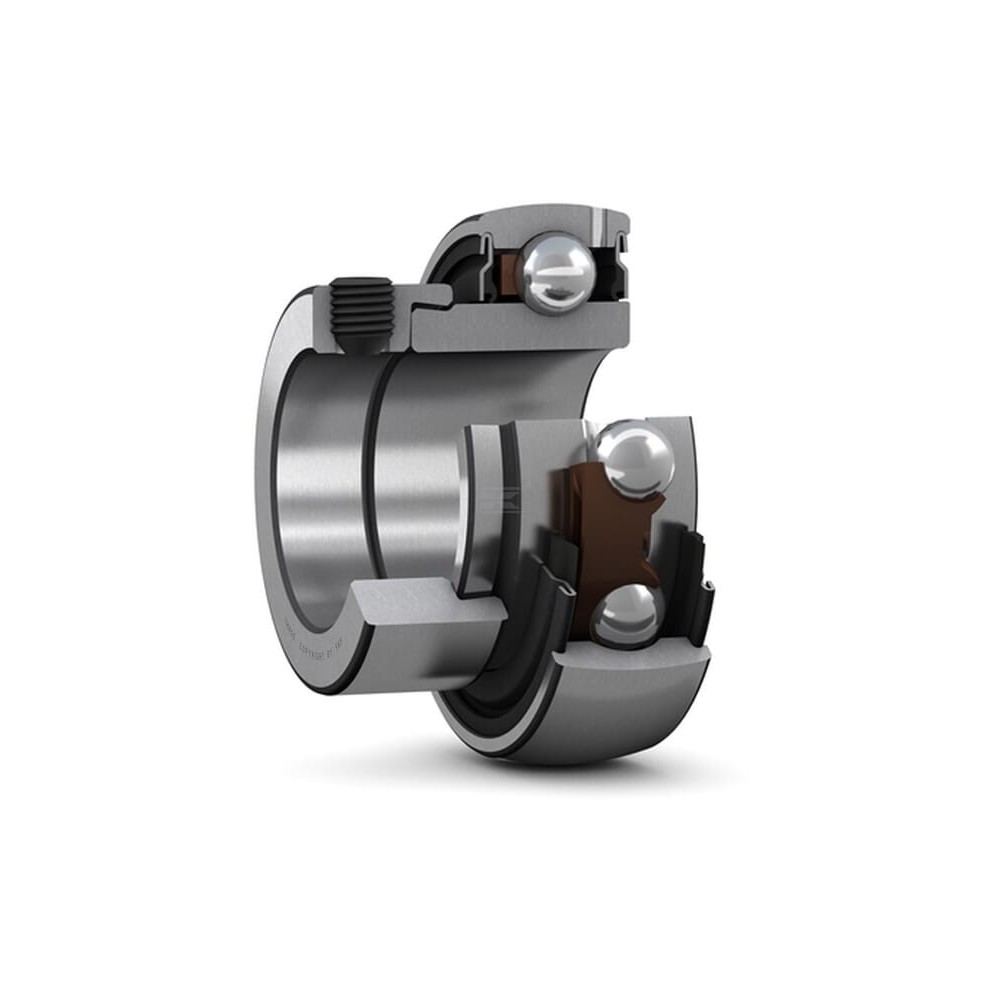

Łożysko wewnętrzne posiada jednostronnie wydłużony pierścień wewnętrzny z pierścieniem mocującym

Z możliwością smarowania

Składa się z

• Blok łożyskowy
• Pierścień mocujący

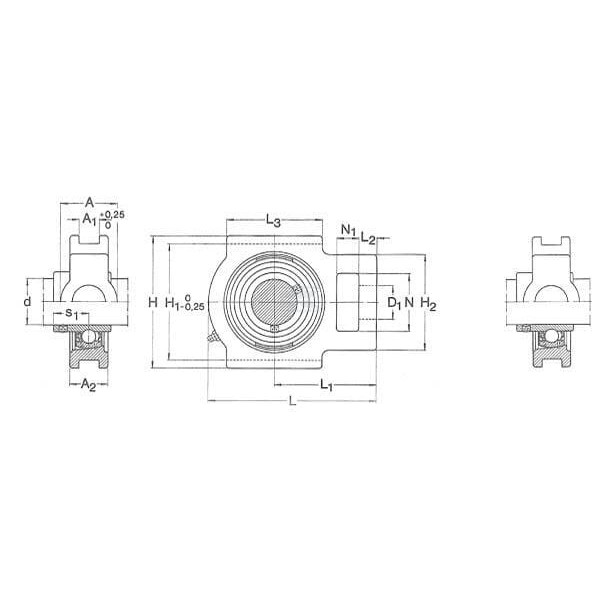

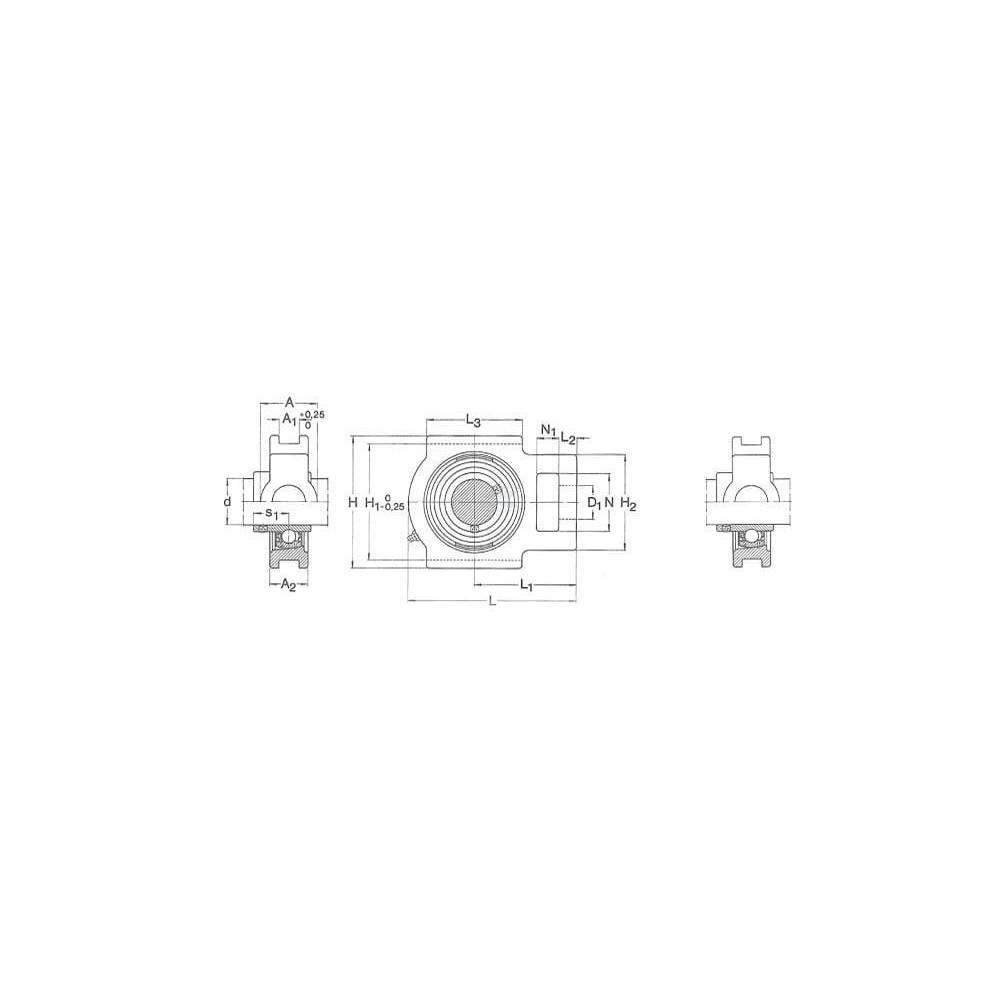

Dane techniczne

• Typ obudowy: Kołnierz owalny
• Średnica łożyska wew.: 50
• Składa się z: - Blok łożyskowy<br/>- Pierścień mocujący
• Długość całkowita: 149
• Średnica zew.: 149
• Szerokość obudowy: 117
• Wysokość całkowita: 57,2
• Typ otworu: Cylindryczny
• Długość obudowy: 101
• Szerokość całkowita: 57,2
• Szerokość pierścienia wewnętrznego łożyska: 43,7
• Grubość kołnierza: 18
• Położenie wału/wałka w pionie: 90
• Łożysko można smarować: Tak
• Szerokość rowka prowadzącego: 17,5
• Długość rowka prowadzącego: 83
• Waga: 2,443
• Materiał obudowy: Żeliwo
• Materiał łożyska: Stal
• Obciążenie statyczne promieniowe: 23200
• Obciążenie dynamiczne promieniowe: 35100
• Numer referencyjny OE: TU50FM
• Prędkość graniczna: 66,7
