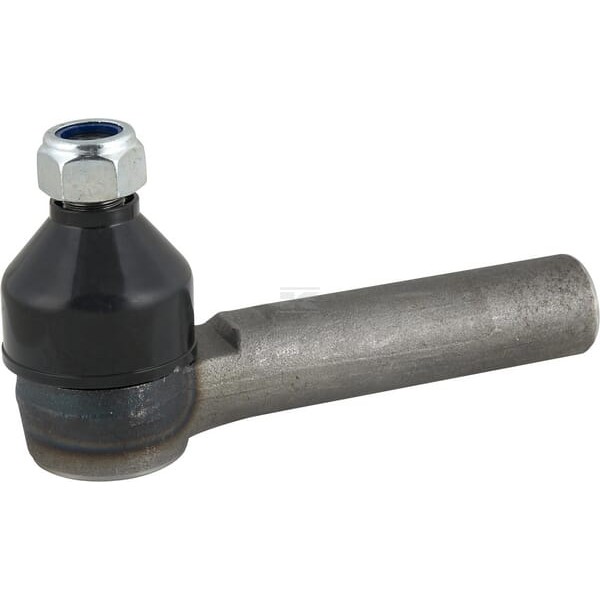

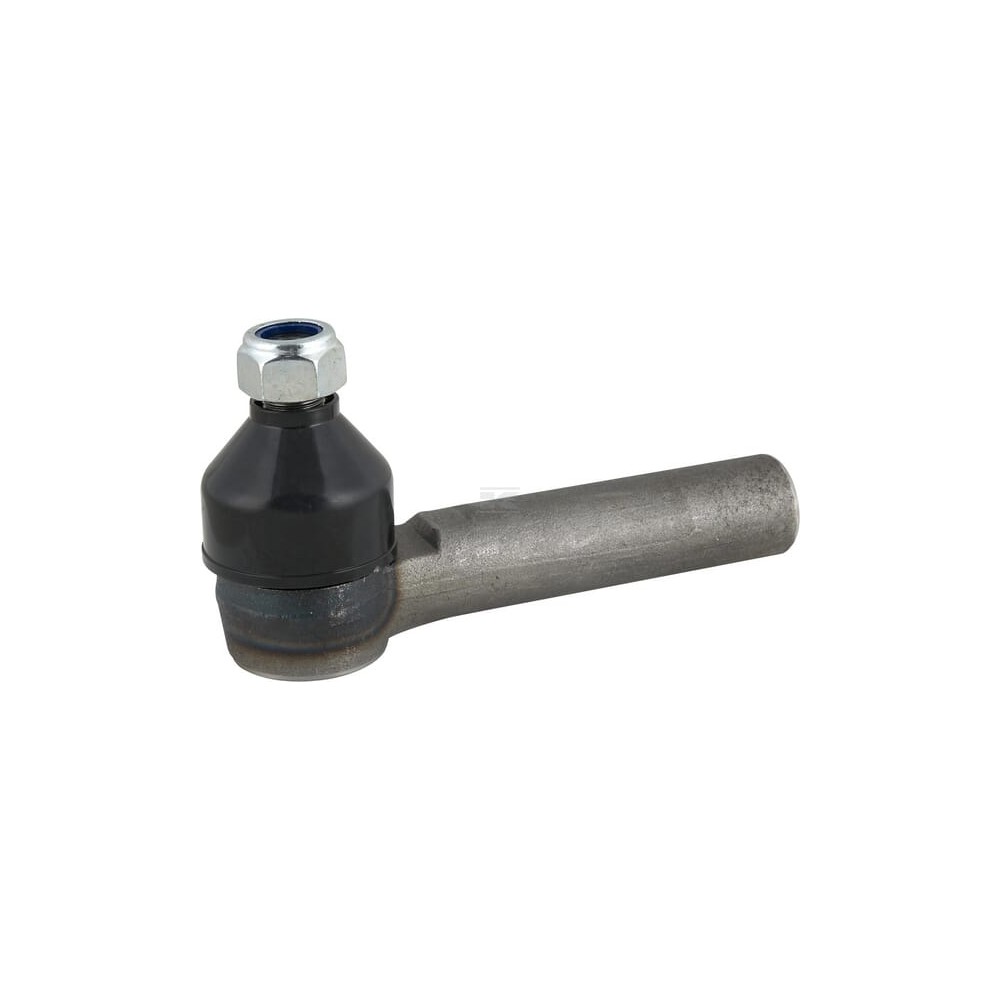

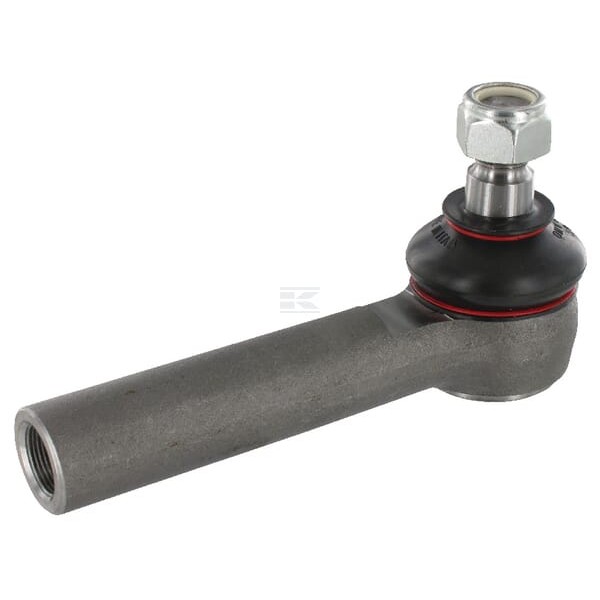

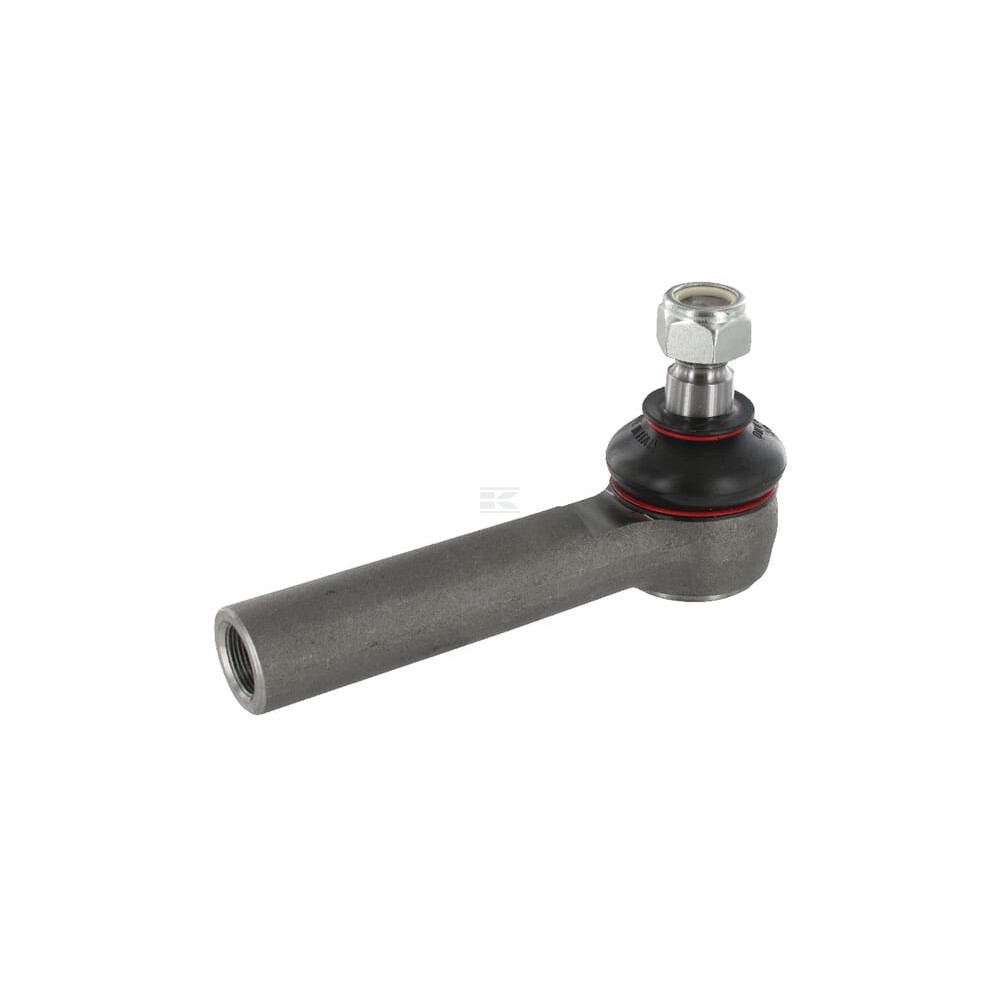

Końcówka drążka

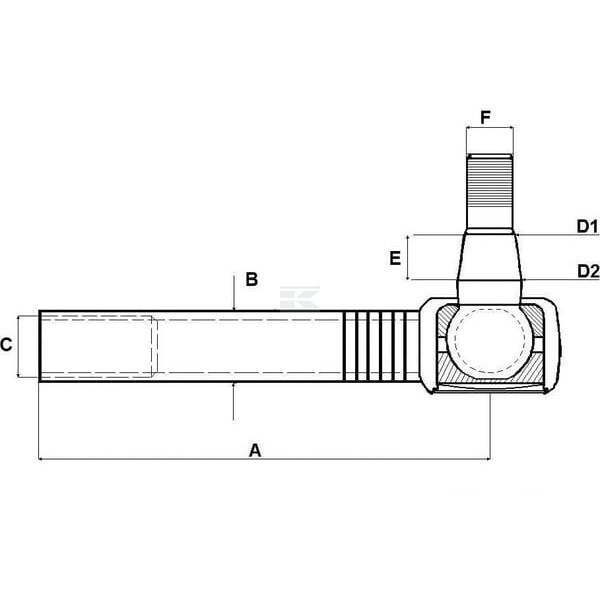

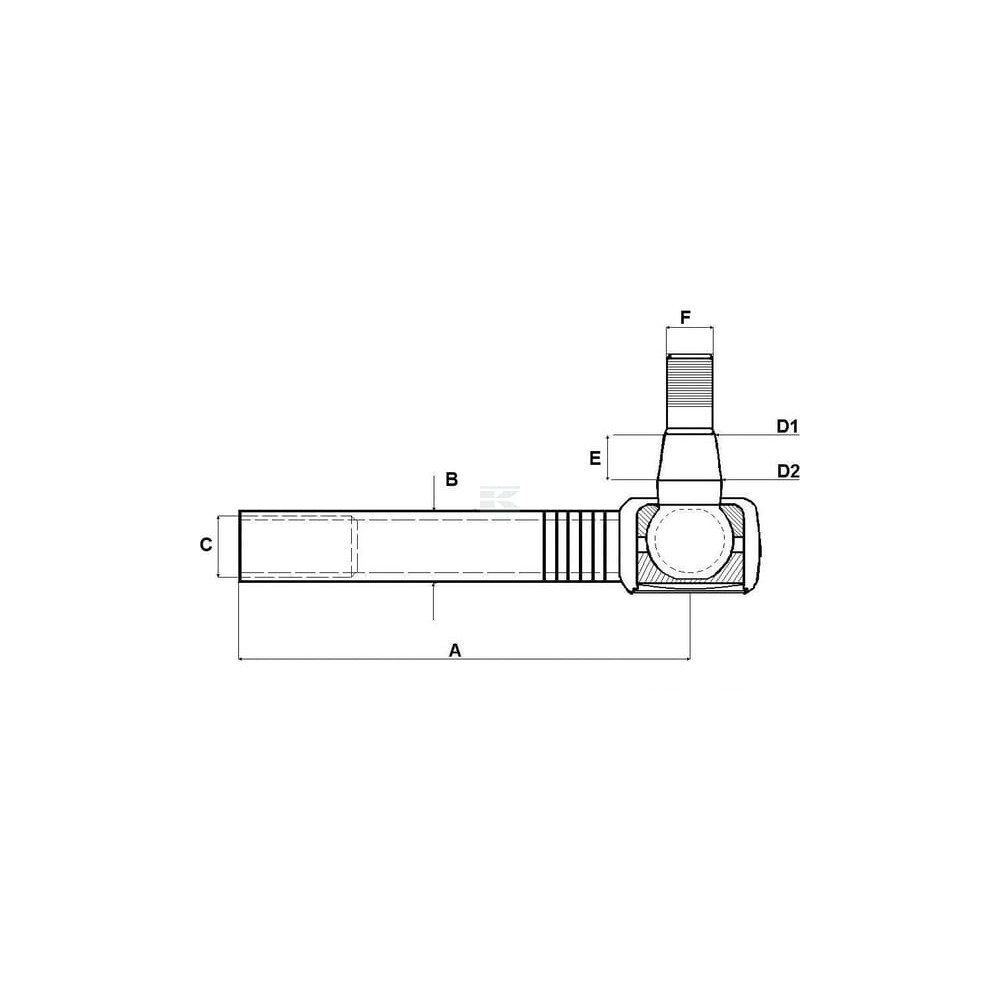

Dane techniczne

• Długość robocza: 175
• Rodzaj gwintu - strona końcowa (koło): Metryczny
• Typ gwintu - strona drążka: Metryczny
• Zakrzywiony: Nie
• Średnica osadzenia max.: 26,5
• Średnica osadzenia min.: 23,5
• Średnica gwintu - strona końcowa (koło) (metryczny): M20
• Średnica gwintu - strona drążka: M24
• Kierunek gwintu - strona końcowa (zwrotnica): Prawy
• Kierunek gwintu - strona końcowa (koło): Prawy
• Kierunek gwintu - strona drążka: Prawy
• Długość stożka: 30
• Szerokość główki: 35
• Średnica zew. drążka: 36
• Skok gwintu - strona końcowa (koło) (mm): 1.50
• Skok gwintu - strona drążka: 1.50
• Długość całkowita: 180
• Długość gwintu - strona końcowa (koło) (mm): 27,5
• Długość gwintu - strona drążka: 70
• Numer referencyjny OE: AL161301, AL161338, AL204776
