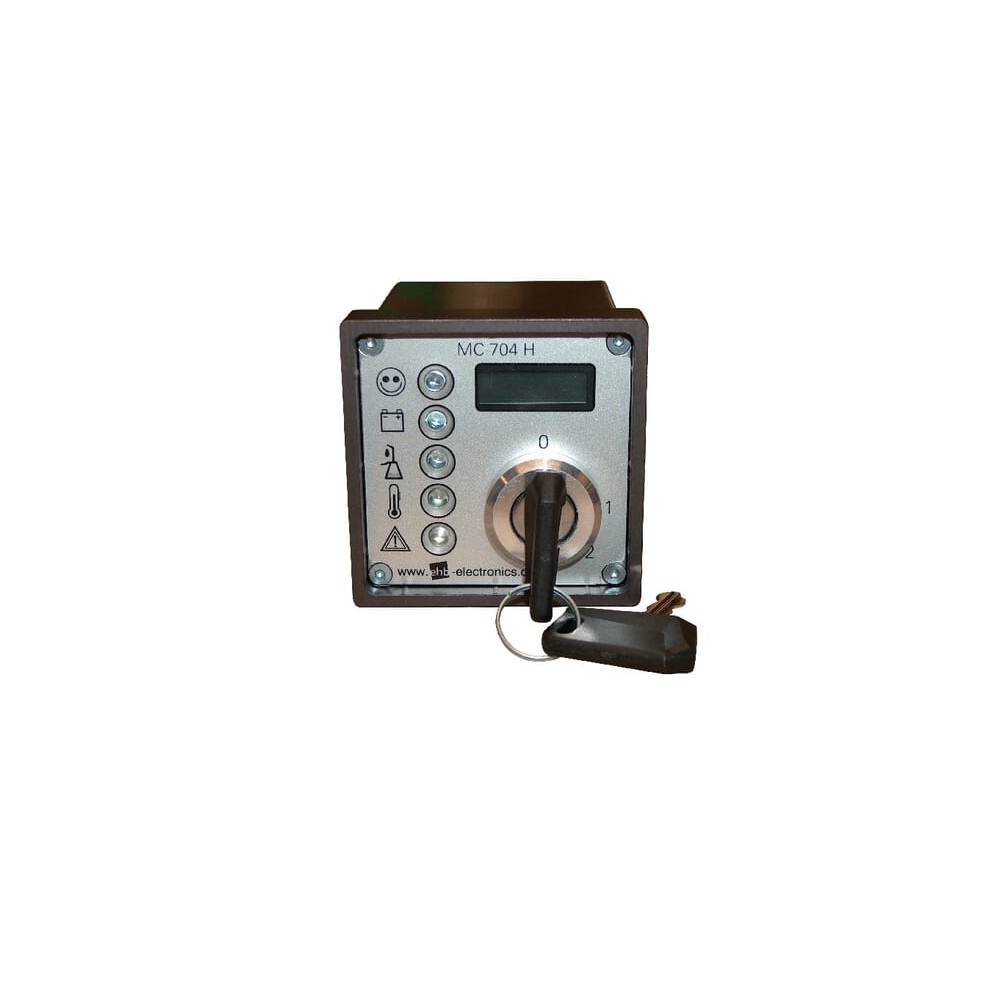

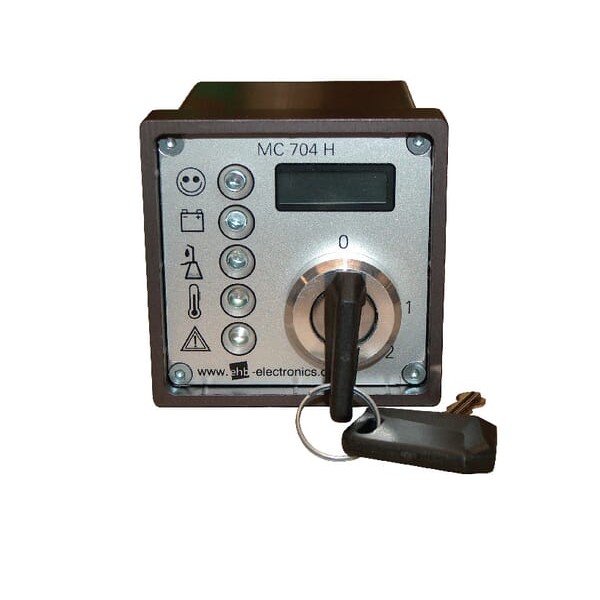

System kontroli silnika MB704-H

Specyfikacje

• Proste okablowanie i niewielkie wymiary do montażu (66 x 66 mm)
• Z opóźnieniem rozruchu
• Wszystkie wejścia są podłączone do masy

Zastosowanie

• Do zastosowań przemysłowych w maszynach przenośnych i stacjonarnych
• Do kontroli ciśnienia oleju, temperatury, naładowania prądnicy itp
• Do pomp wodnych, agregatów prądotwórczych, sprężarek, maszyn do wycinania szczelin, kruszarek i rozdrabniarek
• Do agregatów chłodniczych, grzewczych i hydraulicznych
• Do ciągników, samochodów ciężarowych, maszyn budowlanych i rolniczych

Właściwości

Wejścia do wyłącznika ciśnieniowego oleju, wyłącznika temperaturowego, Dynamo D+, Dynamo W, Stop-in i dodatkowe przyłącze, np. do wyłącznika ciśnieniowego pompy wodnej

Wyjścia do przełącznika elektromagnetycznego, zwojenia mocującego 40 A i zwojenia wciągającego 3,5 A, alarmu, napięcia łączeniowego (15) i funkcji Start (50)

Błędy są zapisywane w pamięci i sygnalizowane czerwoną diodą LED

Po upływie 3 sekund od wystąpienia błędu silnik wyłącza się i aktywuje się wyjście zewnętrzne

Silnik wyłącza się również, jeżeli ten sam błąd występuje wielokrotnie i trwa łącznie dłużej niż 3 sekundy

Jeżeli w ciągu 10 sekund nie wystąpi już żaden błąd, pamięć błędów zostanie opróżniona

Wszystkie inne wejścia są zablokowane, aby umożliwić ustalenie przyczyny błędu

Podczas normalnej pracy silnik można wyłączyć w dowolnym momencie

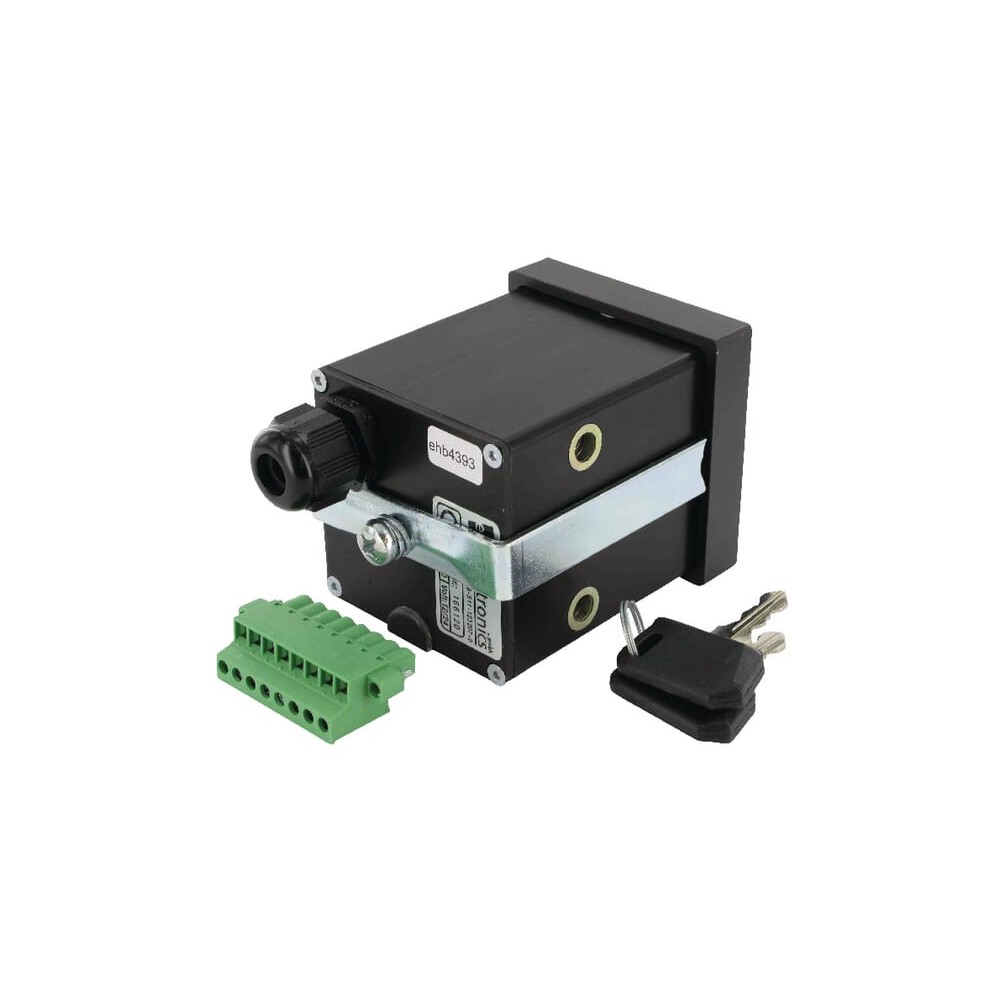

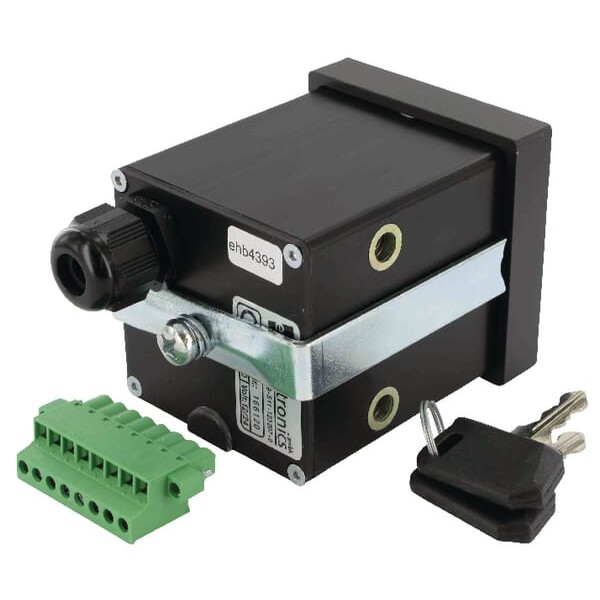

Montaż z użyciem amortyzatorów wibracji i pałąków w kształcie U

Informacje techniczne

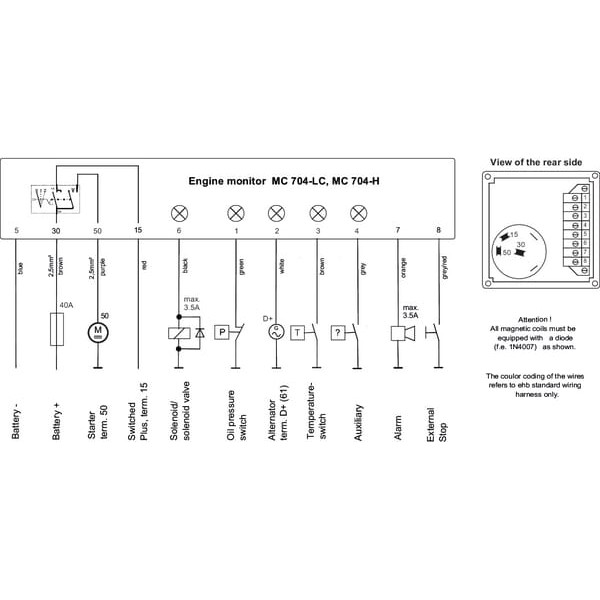

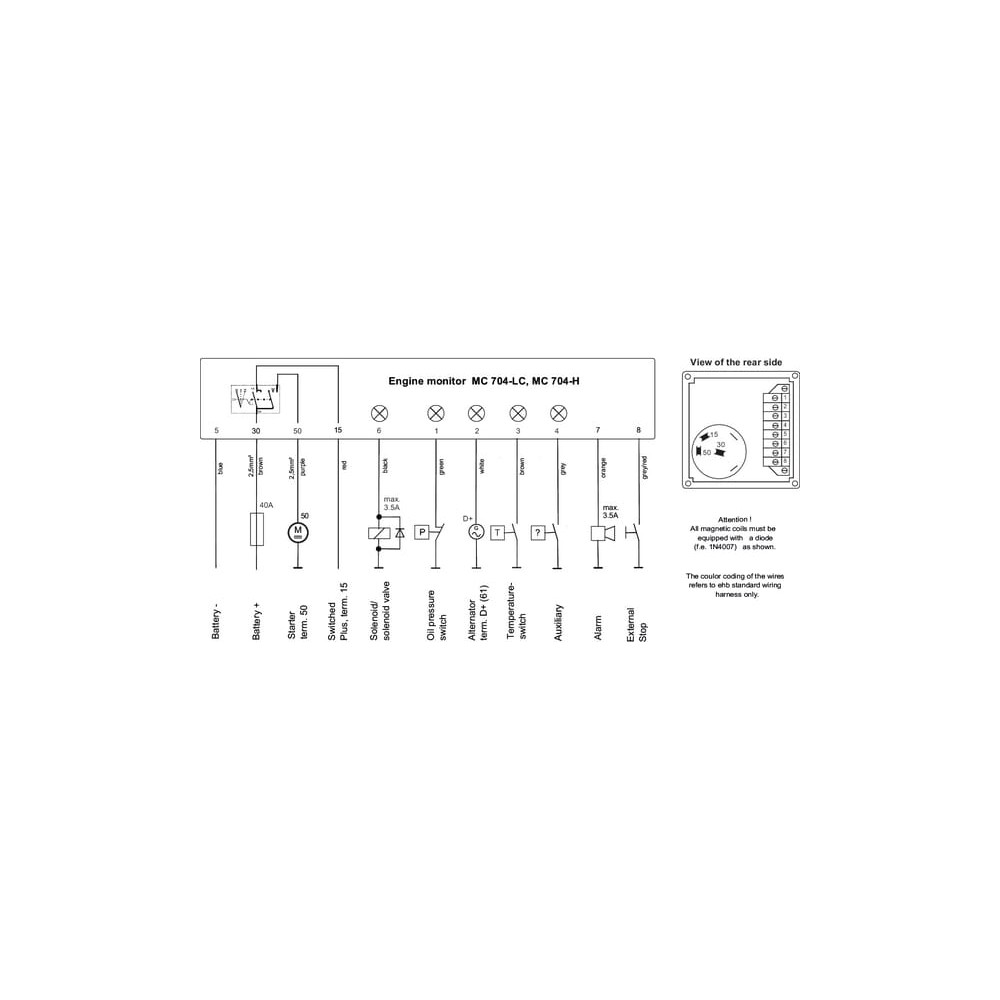

• Należy używać czujników pokazanych na schemacie
• Uwaga: Położenie kluczyka w pozycji 1 oznacza funkcję testu
• Należy ustawić kluczyk w pozycji 2 (tymczasowo), aby aktywować ochronę silnika
• W przeciwnym razie silnik wyłączy się po 6 sekundach

Korzyści

• Prosty montaż
• Nie wymaga stosowania łącznika bocznikującego
• Prosta obsługa

Dane techniczne

• Wymiary DxSxW: 72/72/110 mm
• Rozmiar instalacji: 66 mm
• Pobór prądu: 30 mA
• Klasa bezpieczeństwa: IP54
• Klasa bezpieczeństwa: IP54
• Zakres temperatur: -40C<+80C °C
• Zakres napiecia: 8-32 V
