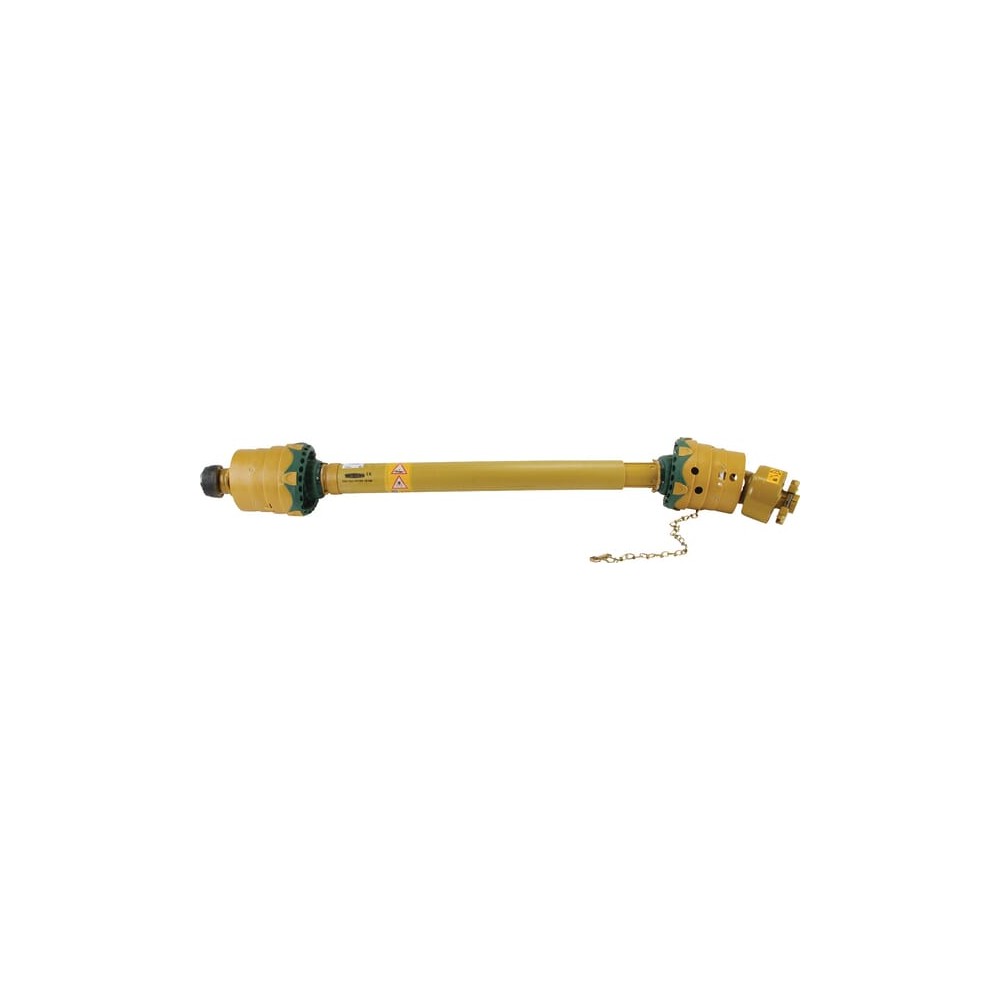

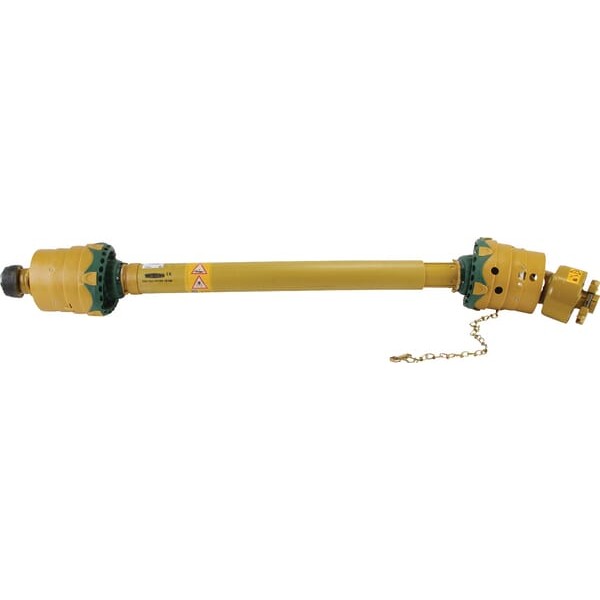

Wał przegubowy szerokokątny

Specyfikacje

• Zwarte, zabudowane w systemie centrującym łożysko przegubu
• Profilowana rura zabezpieczająca nie pozwala na jednoczesny obrót
• Uszczelniona rura profilowana nie dopuszcza do wniknięcia zanieczyszczeń
• Dająca się szybko zdjąć osłona
• Nie jest wymagany łańcuch zabezpieczający po stronie traktora

Zastosowanie

• Rozrzutnik obornika
• Beczkowóz
• Prasa kostkująca wielkogabarytowa
• Przyczepa samozbierająca

Właściwości

• Częstotliwość smarowania: maks. 60 godzin
• Spełnienie wymagań dyrektywy WE 89/392 EEG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Występuje znak CE

Składa się z

• Szerokokątny wał przegubowy, obustronny, z rurą ochronną
• Deklaracja zgodności
• Instrukcja obsługi
• Dostawa bez widełek przyłączeniowych

Informacje techniczne

• Maksymalny kąt ugięcia przy długotrwałej eksploatacji: 25º
• Kąt ugięcia tylko przez krótki czas może wynosić 80º
• Max. moc dynamiczna 540 obr./min: 66 kW, 1175 Nm
• Max. moc dynamiczna 1000 obr./min: 102 kW, 975 Nm
• Wartości przy kącie ugięcia 10° i żywotności 1000 godzin

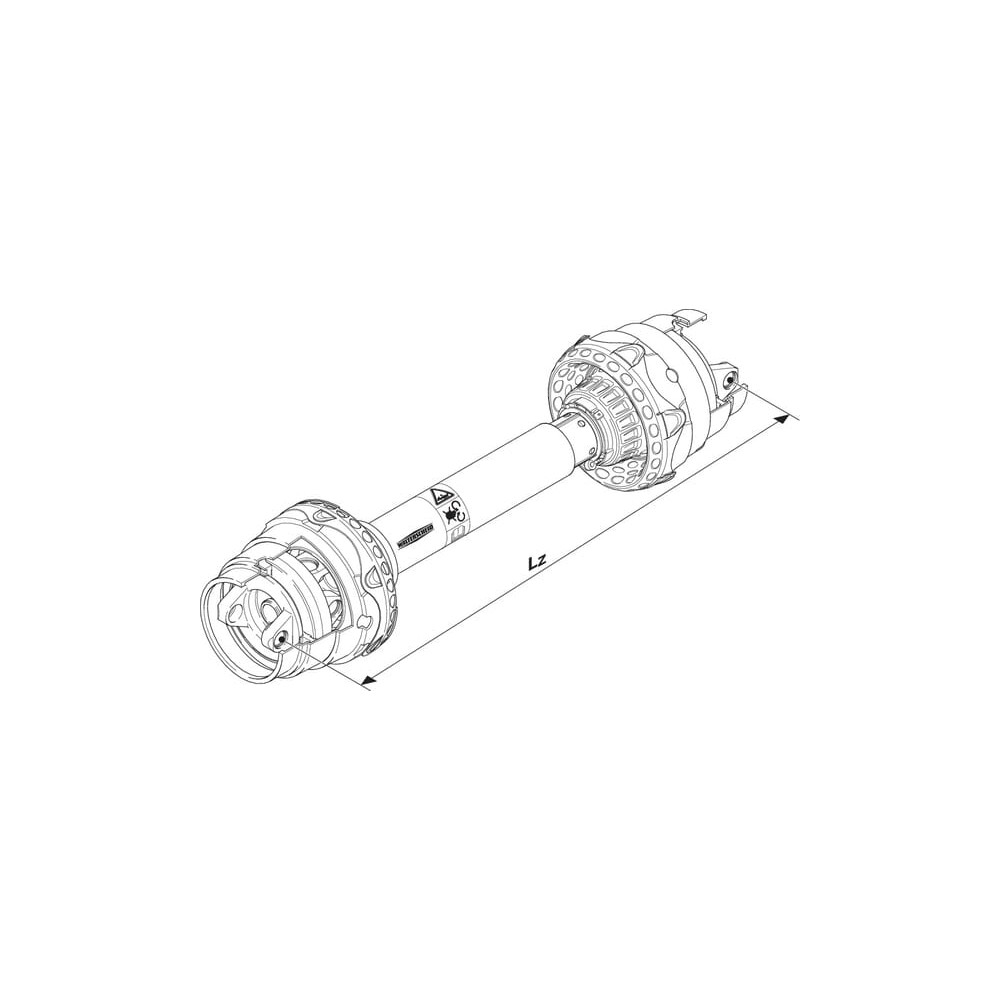

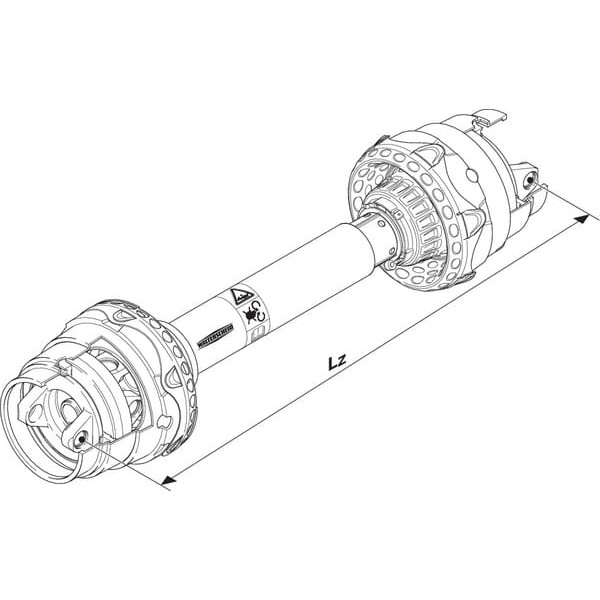

• LZ = długość po wsunięciu, odstęp od środka zewn. krzyżaka

Korzyści

• Dłuższa żywotność niż w przypadku standardowego wału przegubowego
• Niższe koszty konserwacji
• Szybsze zasprzęglanie

Dane techniczne

• Średnica zewnętrzna połączenia po stronie ciągnika w calach oraz wypusty: 1"3/8 Z-6
• Numer referencyjny OE: 1153367
• Typ połączenia po stronie ciągnika: Automatyczna zasuwa kołnierzowa
• Dodatki po stronie ciągnika: Widłak szybkozłączny
• Średnica zewnętrzna połączenia po stronie maszyny w calach oraz wypusty: 1"3/4 Z-6
• Typ połączenia po stronie maszyny: Mostek zaciskowy
• Dodatki po stronie maszyny: Sprzęgło krzywkowe
• Rozmiar wałka: PWZ 580
• Długość: 1360 mm
• Moc przy 540 obr/min: 76 kW
• Moc przy 1000 obr/min: 117 kW
• Średnica tulei krzyżaka po stronie ciągnika - dłuższa część: 32 mm
• Średnica tulei krzyżaka po stronie ciągnika: 36 mm
• Długość krzyżaka po stronie ciągnika - dłuższa część: 106 mm
• Długość krzyżaka po stronie ciągnika: 89 mm
• Średnica tulei krzyżaka po stronie maszyny - dłuższa część: 32 mm
• Średnica tulei krzyżaka po stronie maszyny: 36 mm
• Długość krzyżaka po stronie maszyny - dłuższa część: 106 mm
• Długość krzyżaka po stronie maszyny: 89 mm
• Typ - kod: K68/22R
• Moment obrotowy sprzęgła max.: 2500 N·m
• Typ profilu rury zewnętrznej: S5
• Grubość ścianki rury zewnętrzej: 4,5 mm
• Średnica zew. większa rury zewnętrznej: 61 mm
• Typ profilu rury wewnętrznej: S4GA
• Średnica zew. większa rury wewnętrznej: 51 mm
• Kształt profilu rury: Gwiazda
• Moment obrotowy statyczny max.: 6000 N·m
• Typ osłony: PG25
