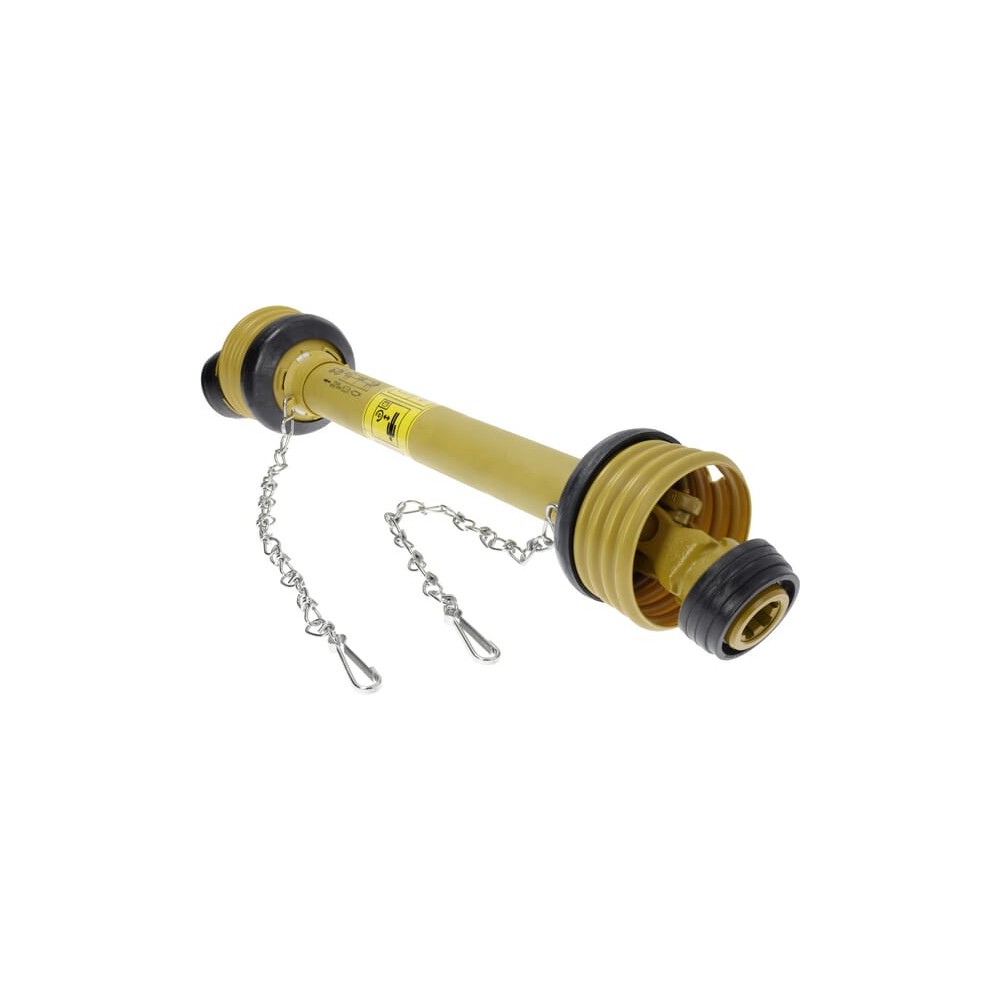

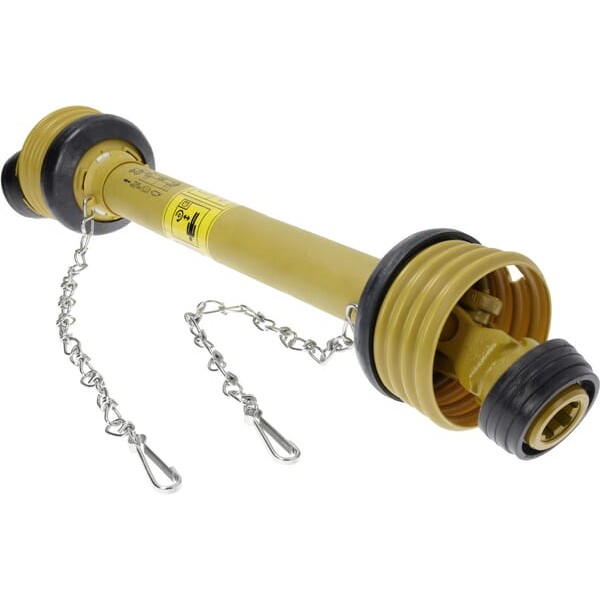

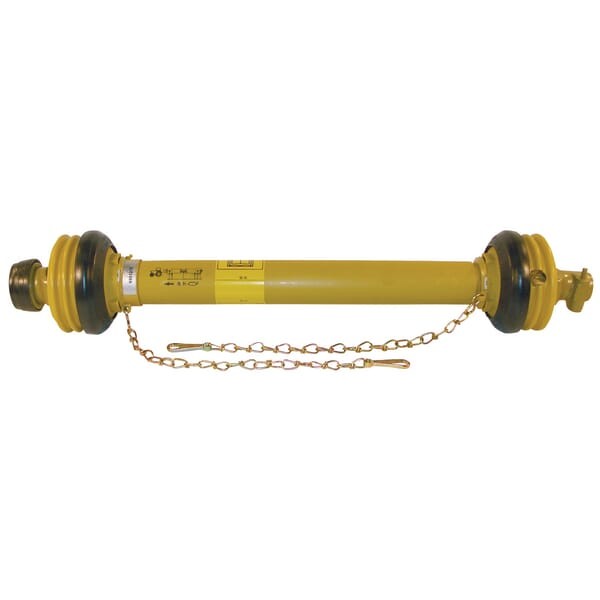

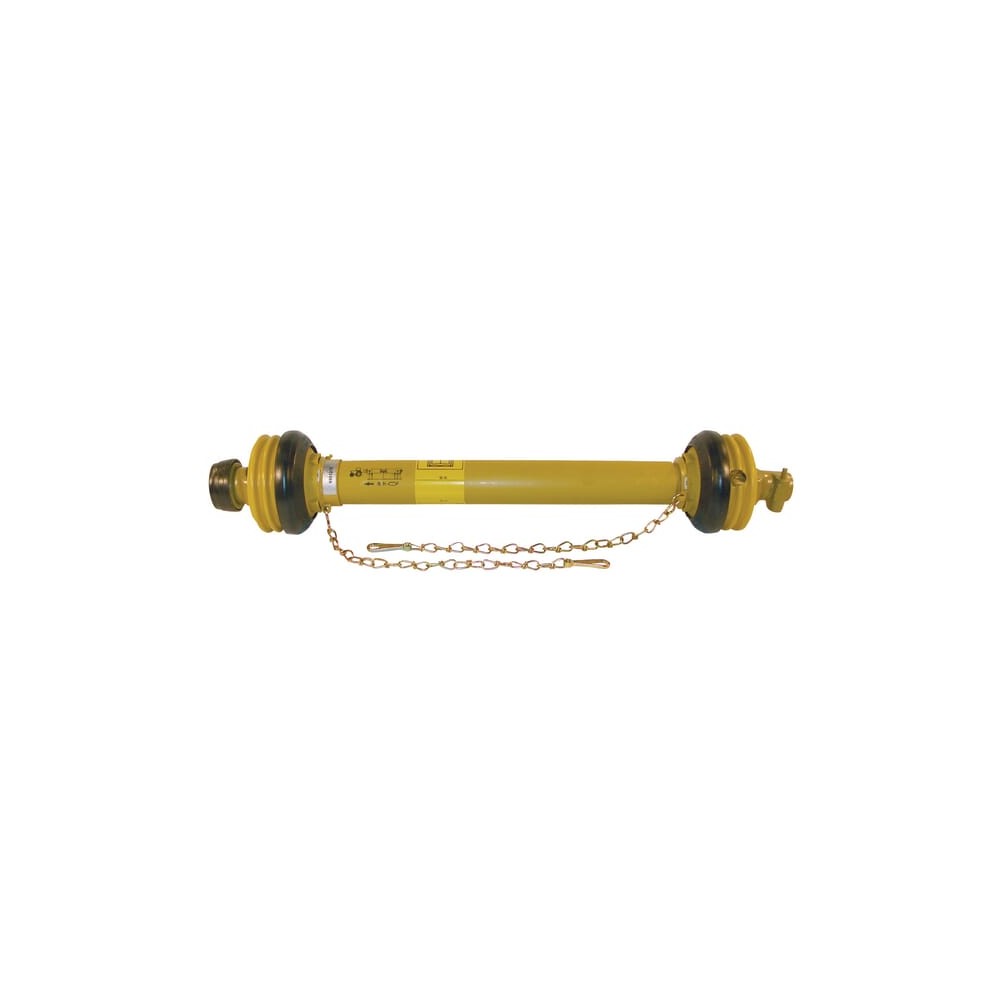

Wał przegubowy W2500 L 560 mm Walterscheid

Zastosowanie

• Ster
• Maszyny do uprawy gleby
• Rębaki do drewna

Właściwości

• Częstotliwość smarowania od 50 do 100 godzin
• Spełnienie wymagań dyrektywy WE 89/392 EEG
• Spełnia wymagania normy bezpieczeństwa EN12965
• Występuje znak CE

Składa się z

• Wał przegubowy z osłoną
• Deklaracja zgodności
• Instrukcja obsługi

Informacje techniczne

• Przestrzegać instrukcji obsługi Walterscheid
• Maks. pojemność dynamiczna 540 obr./min: 66 kW, 1175 Nm
• Maks. pojemność dynamiczna 1000 obr./min: 102 kW, 975 Nm
• Wartości przy kącie ugięcia 5° i żywotności 1000 godzin

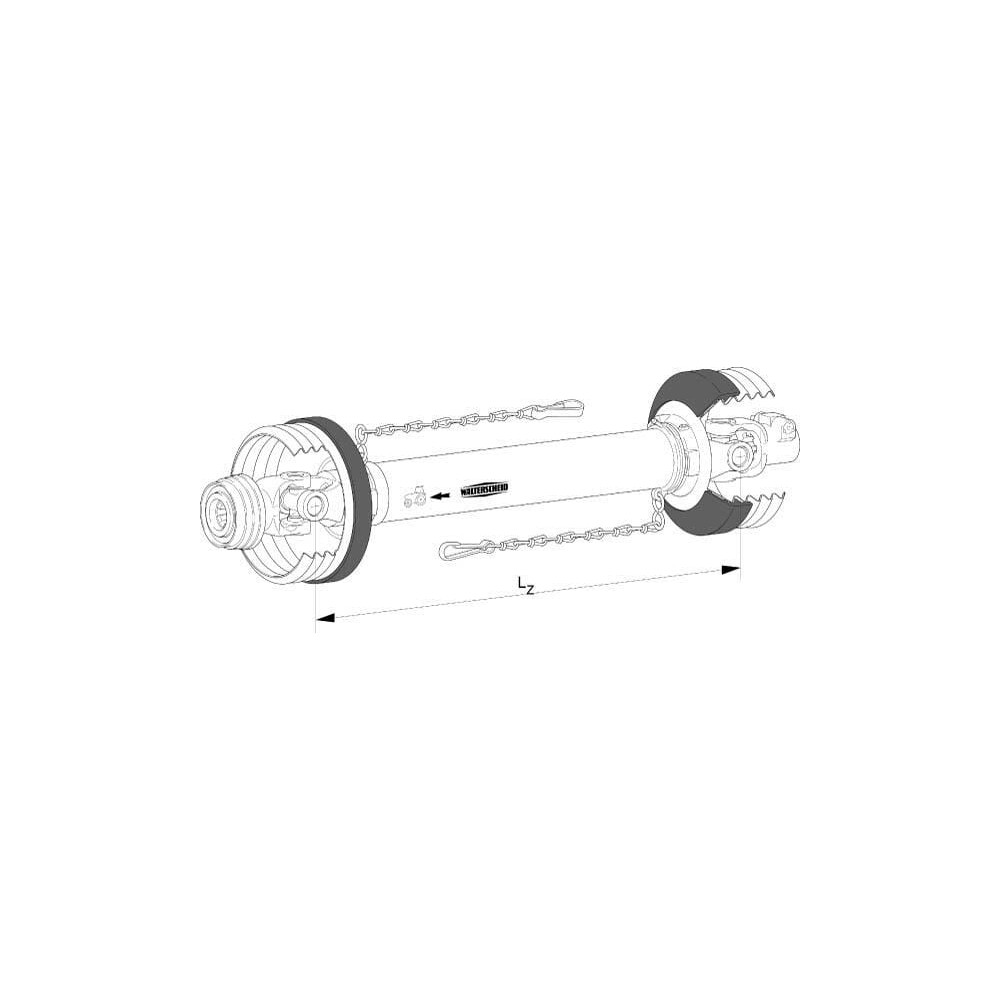

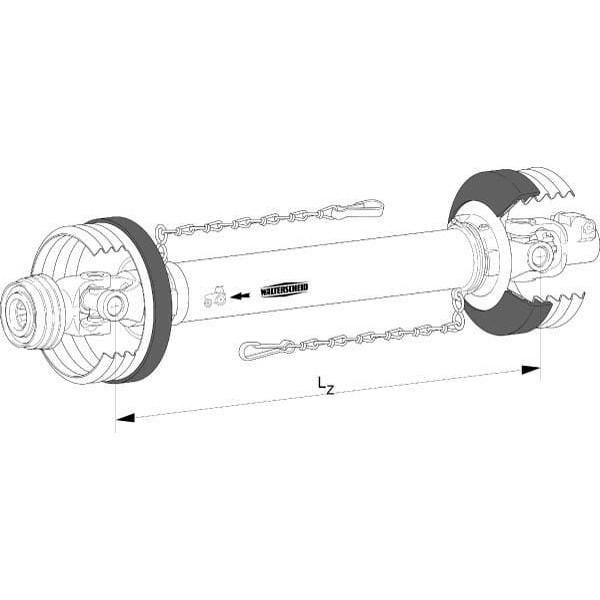

• LZ = długość po wsunięciu w mm, od krzyżaka do krzyżaka

Dane techniczne

• Średnica zewnętrzna połączenia po stronie ciągnika w calach oraz wypusty: 1"3/8 Z-6
• Numer referencyjny OE: 1800067
• Typ połączenia po stronie ciągnika: Automatyczna zasuwa kołnierzowa
• Dodatki po stronie ciągnika: Widłak szybkozłączny
• Średnica zewnętrzna połączenia po stronie maszyny w calach oraz wypusty: 1"3/8 Z-6
• Typ połączenia po stronie maszyny: Zasuwa kołnierzowa
• Dodatki po stronie maszyny: Widłak szybkozłączny
• Rozmiar wałka: W2500
• Długość: 560 mm
• Moc przy 540 obr/min: 66 kW
• Moc przy 1000 obr/min: 102 kW
• Średnica tulei krzyżaka po stronie ciągnika: 36 mm
• Długość krzyżaka po stronie ciągnika: 89 mm
• Średnica tulei krzyżaka po stronie maszyny: 36 mm
• Długość krzyżaka po stronie maszyny: 89 mm
• Typ profilu rury zewnętrznej: S5
• Grubość ścianki rury zewnętrzej: 4,5 mm
• Średnica zew. większa rury zewnętrznej: 61 mm
• Typ profilu rury wewnętrznej: S4
• Średnica zew. większa rury wewnętrznej: 51 mm
• Kształt profilu rury: Gwiazda
• Moment obrotowy statyczny max.: 6000 N·m
• Typ osłony: ST25
