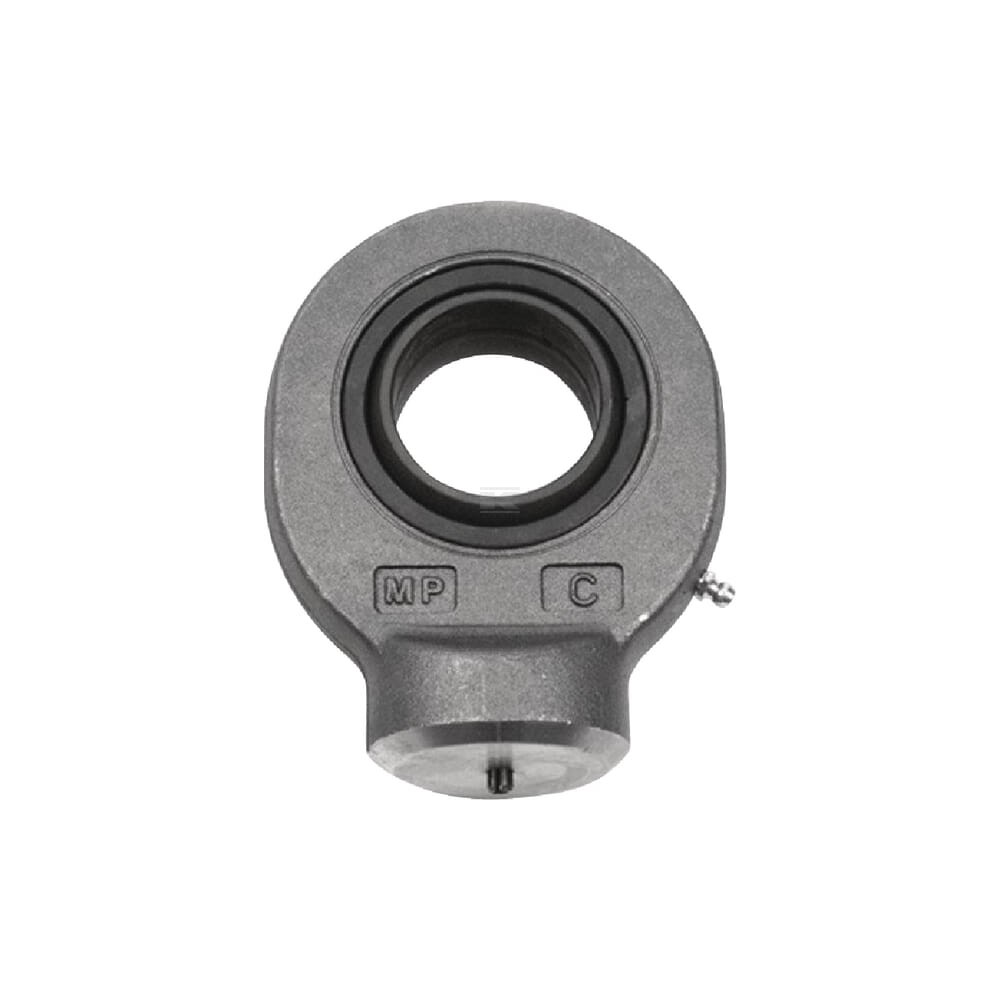

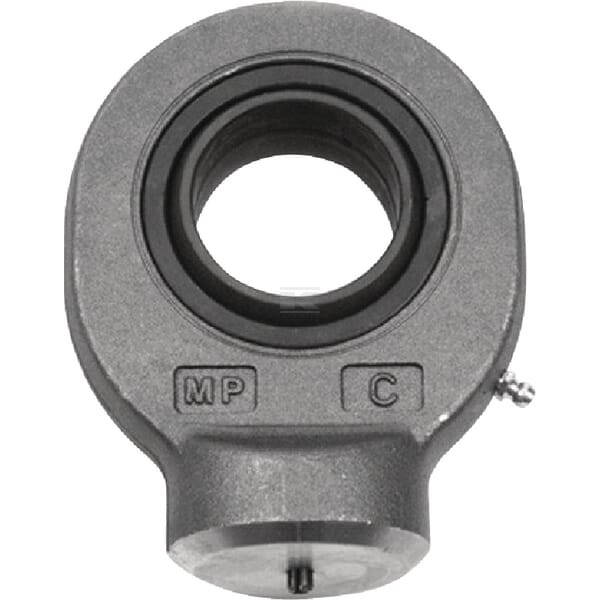

Ucho siłownika do przyspawania ø 25

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 25
• Długość otworu: 20
• Średnica zew. łożyska: 42
• Średnica zew. części wewnętrznej: 29,3
• Kąt krawędzi: 7
• Średnica sworznia środkowego: 4
• Odległość od wału do środka: 32
• Średnica wałka: 33,5
• Odległość od środka otworu do dołu: 45
• Średnica zew. głowicy: 64
• Szerokość głowicy (długość otworu): 17
• Wysokość całkowita: 77
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 48000
• Obciążenie statyczne promieniowe: 72000
• Standard: DIN 648
