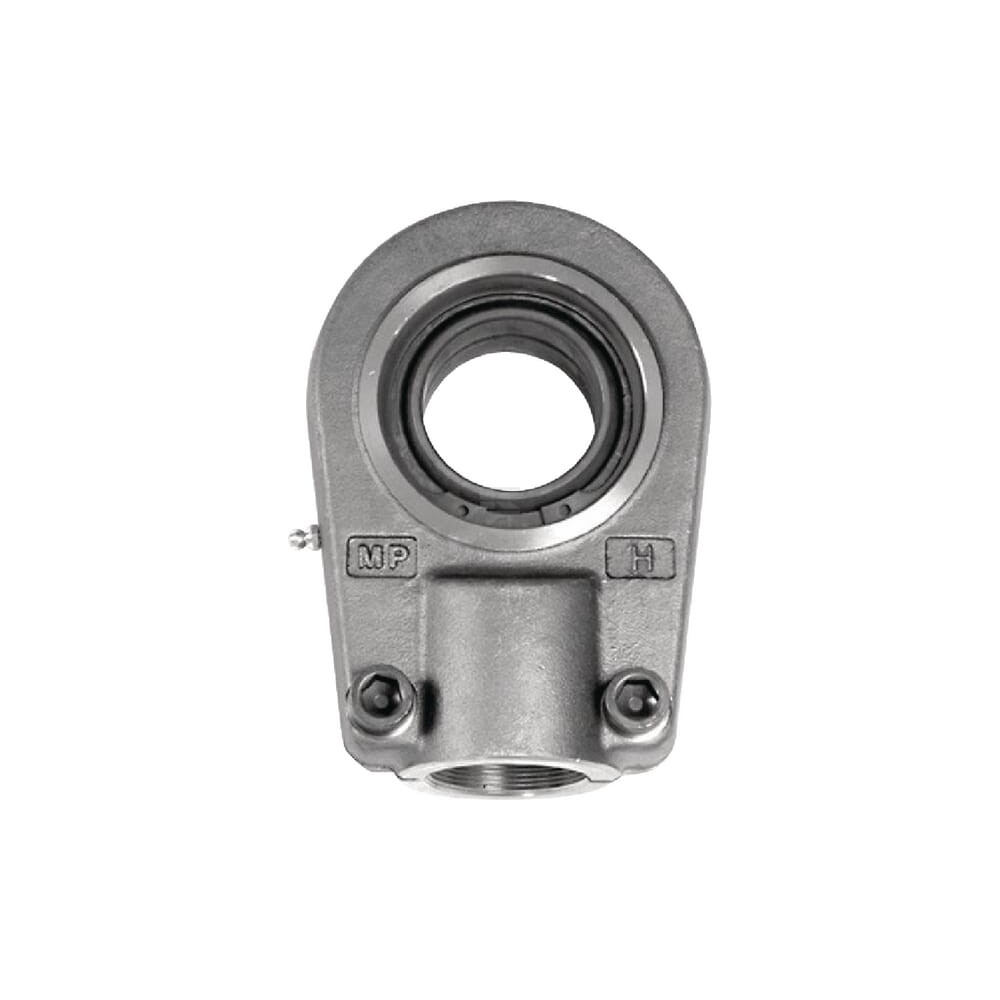

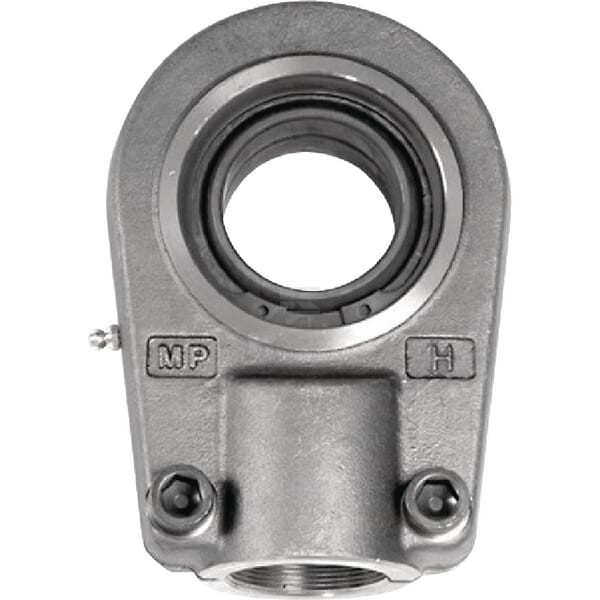

Ucho siłownika z prawym gwintem wewnętrznym ø 50

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

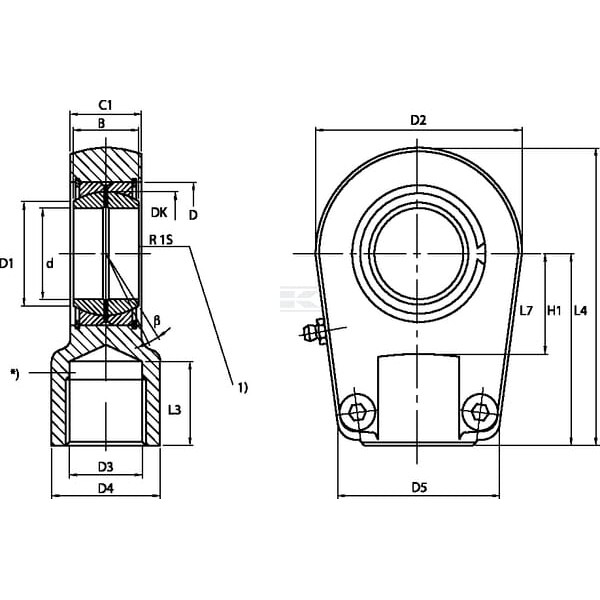

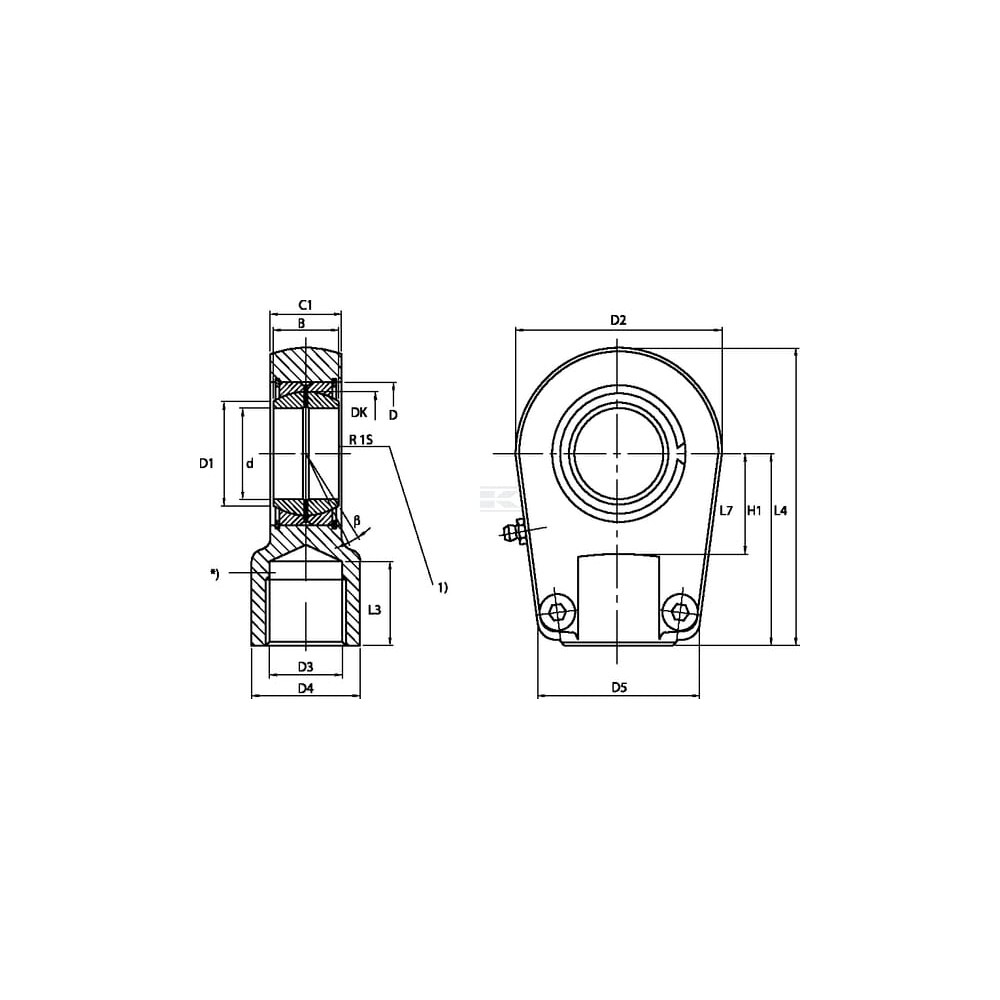

Dane techniczne

• Kierunek gwintu: Prawy
• b: 6
• B: 35
• C1: 40
• D1: 55.9
• D2: 116
• D: 75
• Średnica: 4.000
• Odstęp, podstawa środkowego wału: 105
• ß: 6
• Wysokość, podstawa: 61
• Wysokość, obudowa: 40
• Wysokość, pierścień wewnętrzny: 35
• Ø otworu: 50
• Szerokość piasty: 35
• Średnica wew.: 50
• Długość L7: 55
• Długość: 168
• Średnica zewnętrzna, łożysko: 75
• Średnica zewnętrzna, pierścień wewnętrzny: 55.9
• Gwint: Right
• Gwint: M45x1.5
• Gwint: Prawy
• Długość gwintu: 46
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 90
• Szerokość: 116
