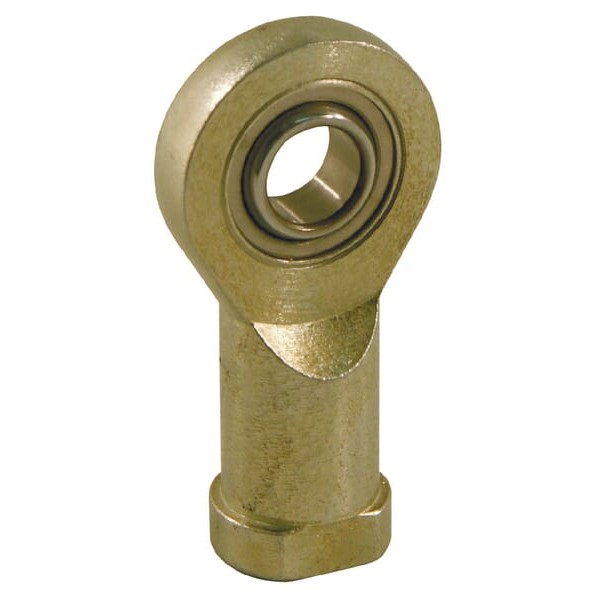

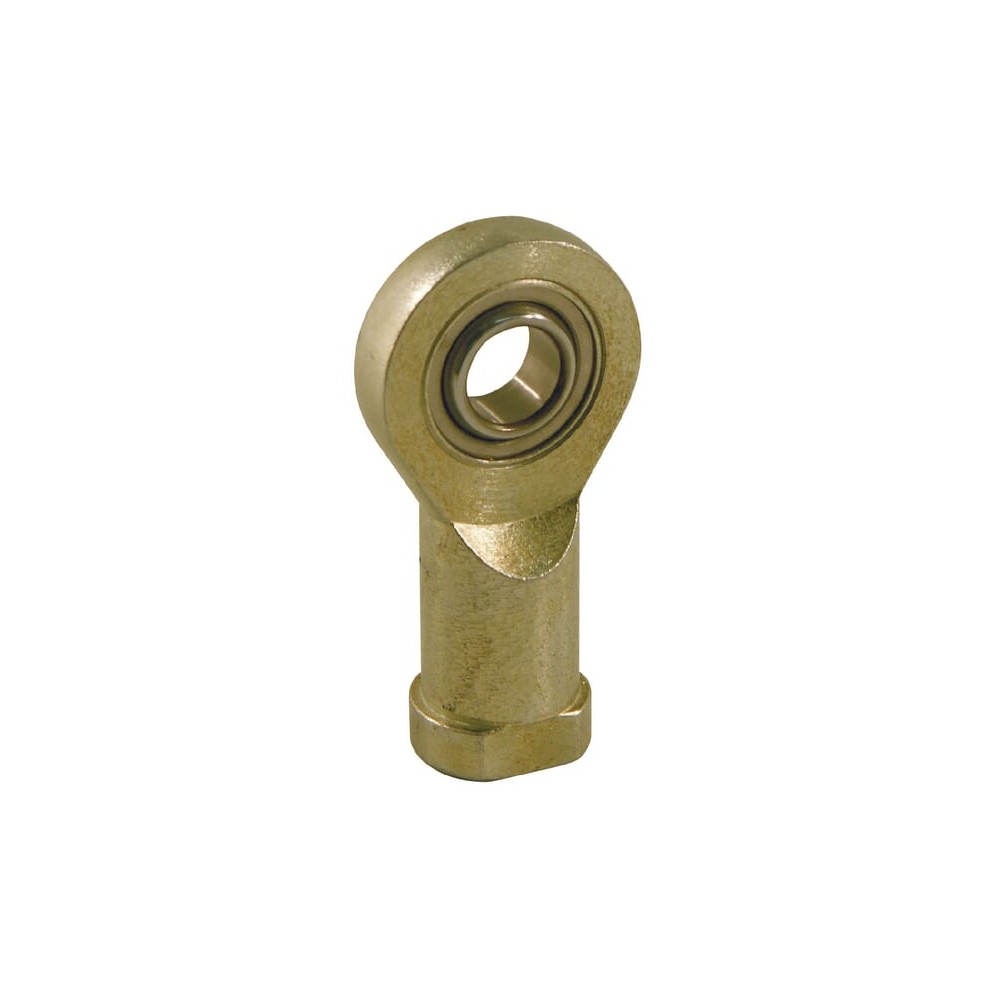

Ucho siłownika z prawym gwintem wewnętrznym ø 12

Zastosowanie

• Maszyny rolnicze
• Cylinder
• Punkty teoretyczne przegubu
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal

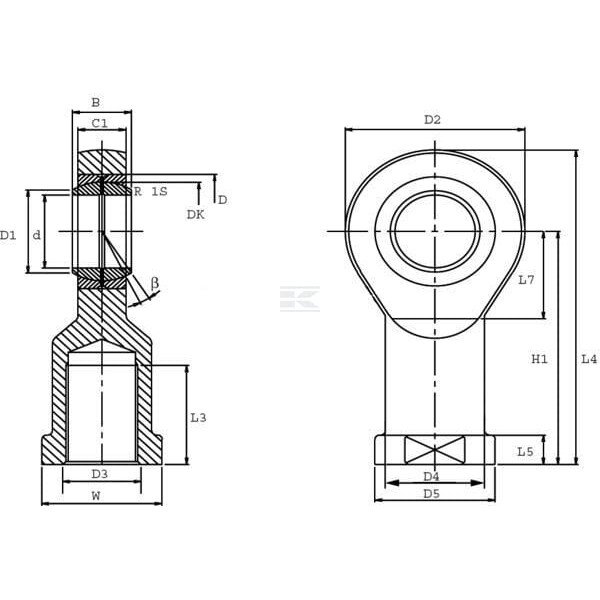

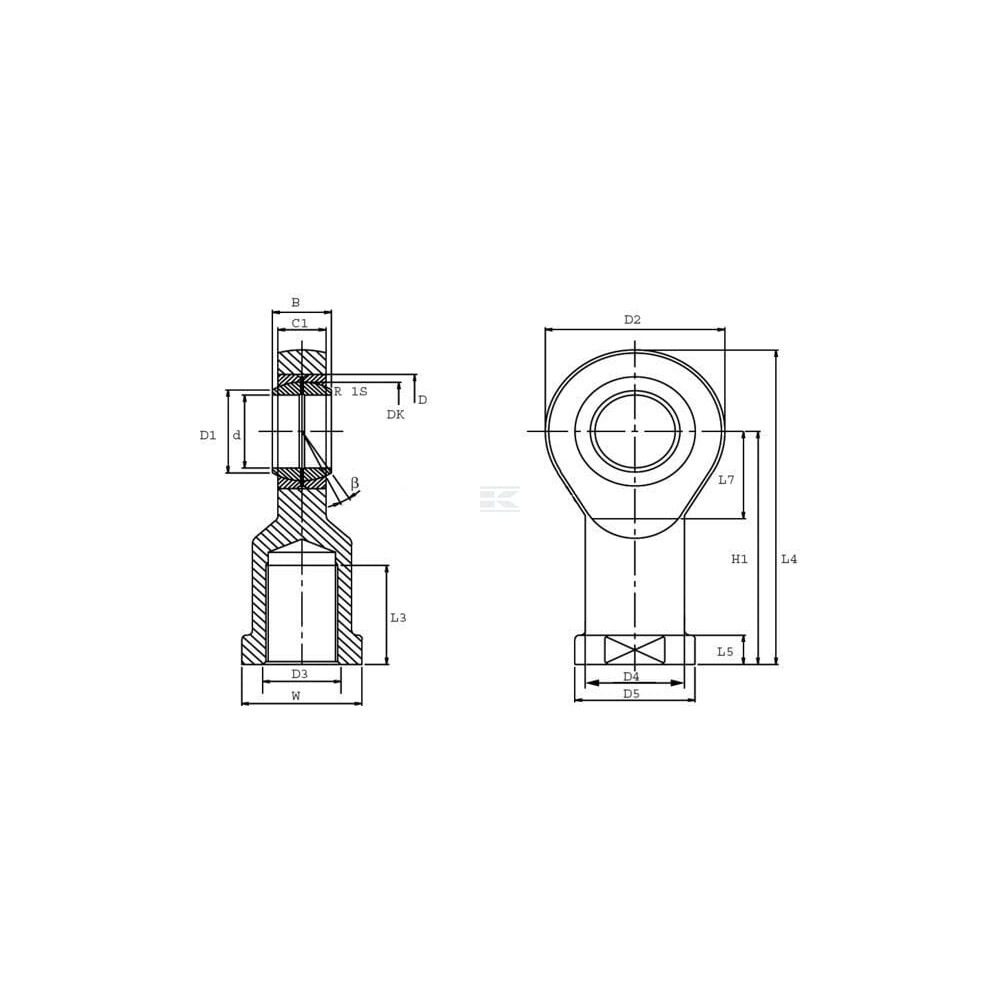

Dane techniczne

• Średnica otworu: 12
• Długość otworu: 10
• Średnica zew. łożyska: 22
• Średnica zew. części wewnętrznej: 14,9
• Kąt krawędzi: 11
• Średnica zewnętrzna u podstawy: 19
• Wysokość podstawy: 6,5
• Odległość od wału do środka: 18
• Średnica wałka: 17,5
• Średnica gwintu: M12
• Skok gwintu: 1.75
• Kierunek gwintu: Prawy
• Długość gwintu: 23
• Odległość od środka otworu do dołu: 50
• Szerokość głowicy (długość otworu): 8
• Wysokość całkowita: 67
• Obróbka powierzchni: Ocynk
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Typ: Gwint wewnętrzny
