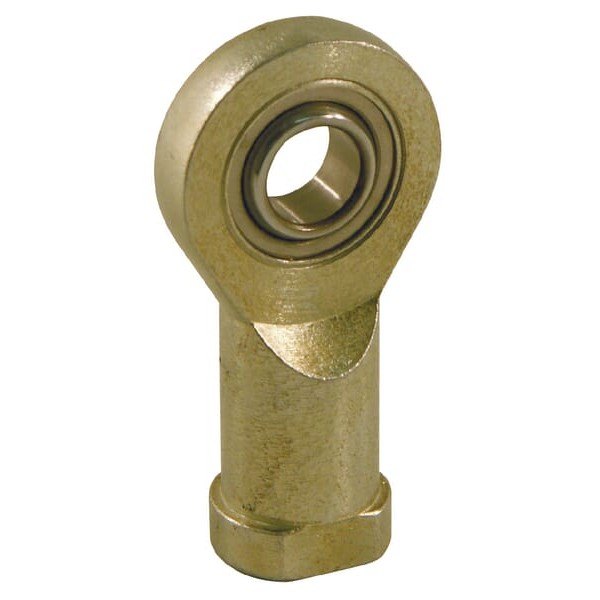

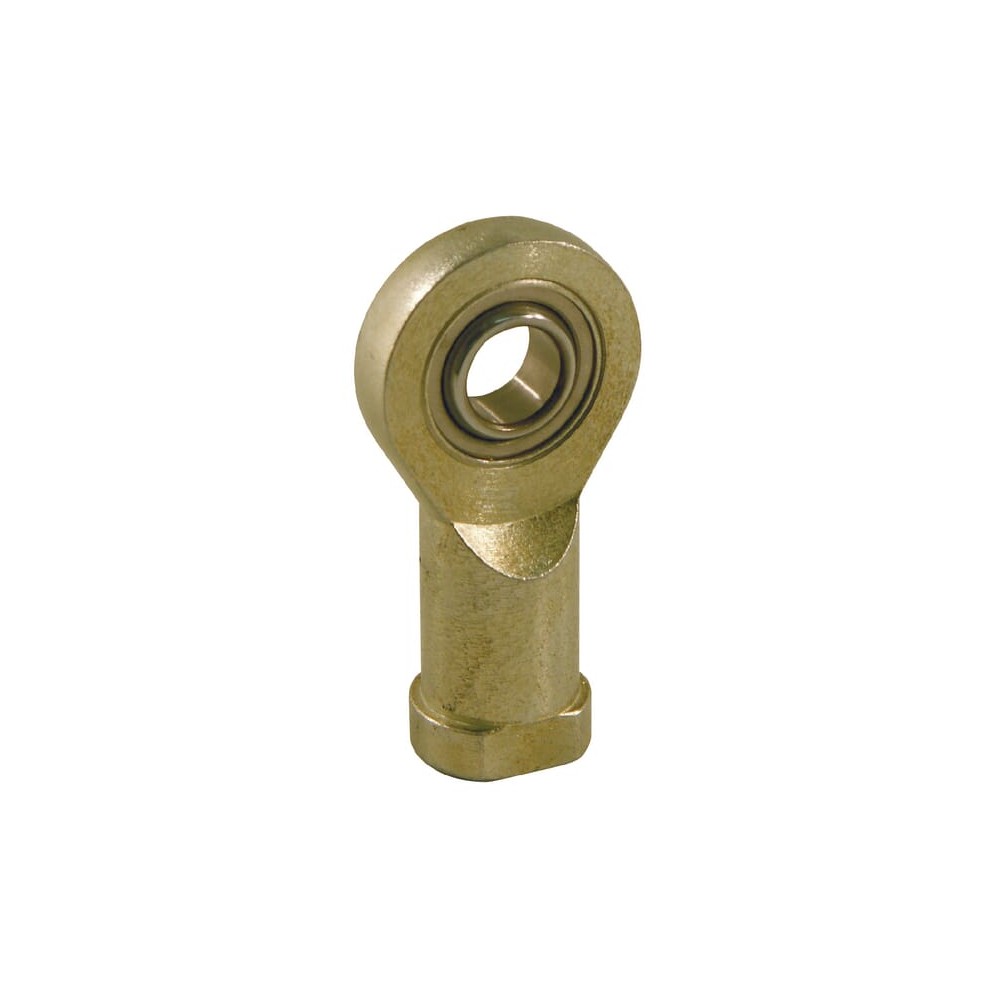

Ucho siłownika z prawym gwintem wewnętrznym ø 20

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Dwustronne uszczelnienie wargowe
• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal

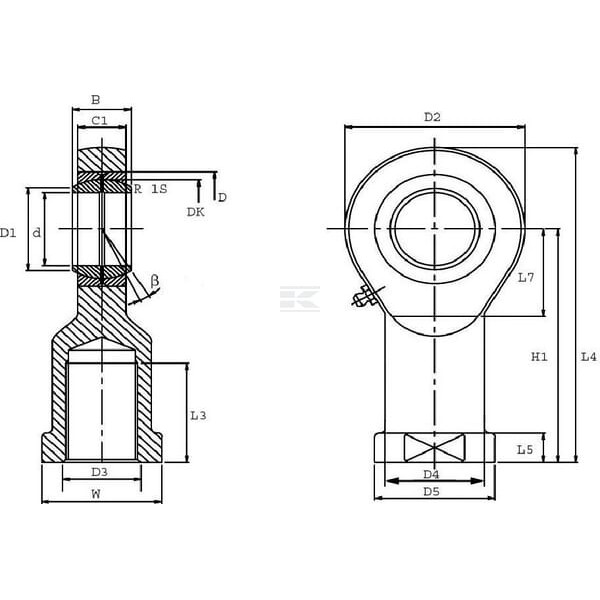

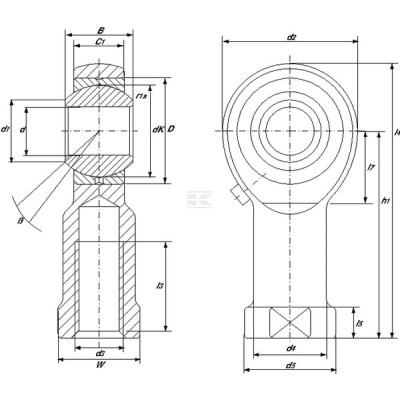

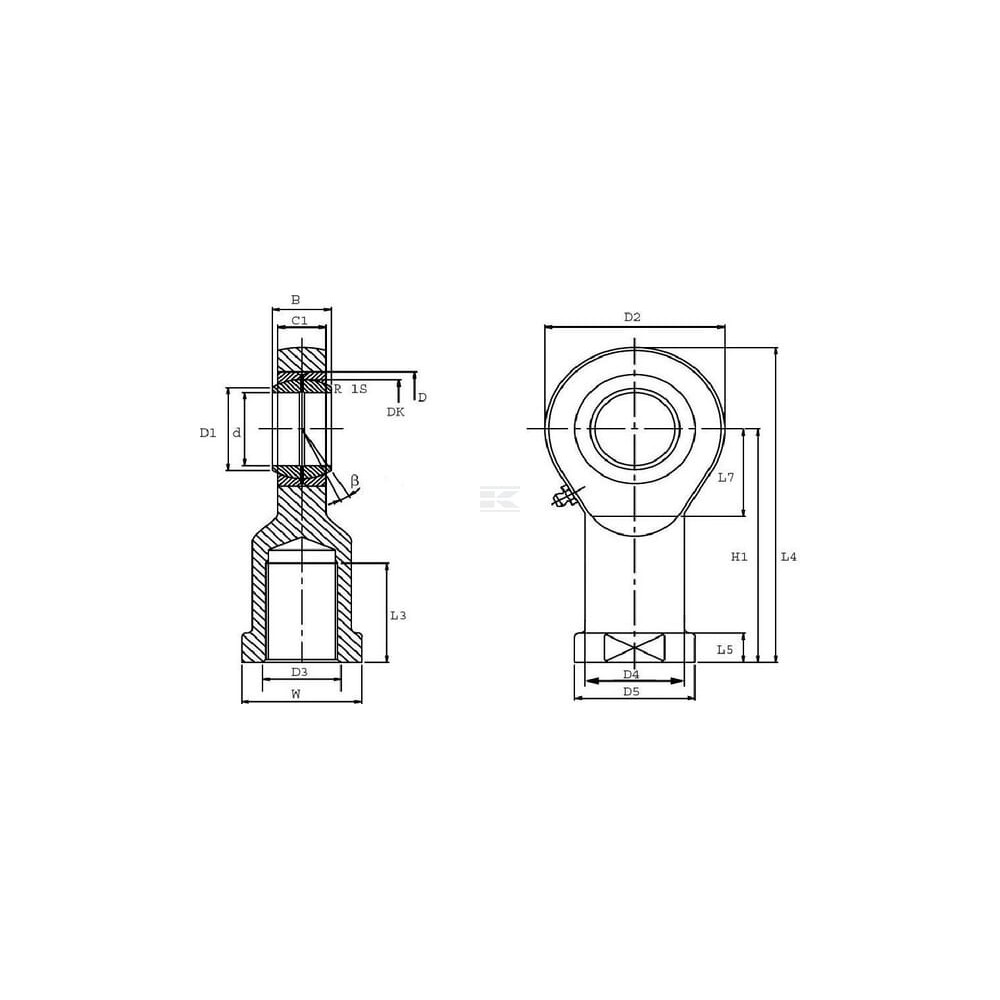

Dane techniczne

• Kierunek gwintu: Prawy
• b: 9
• B: 16
• C1: 13
• D1: 24.1
• D2: 53
• D3: 20 x 1.5
• D: 35
• Średnica D4: 27.5
• Średnica: 5.000
• Odstęp, podstawa środkowego wału: 77
• ß: 9
• Wysokość, obudowa: 13
• Wysokość, pierścień wewnętrzny: 16
• Ø otworu: 20
• Szerokość piasty: 16
• Średnica wew.: 20
• Długość L5: 10
• Długość L7: 27
• Długość: 103.5
• W: 32
• Średnica zewnętrzna, pierścień wewnętrzny: 24.1
• Średnica zewnętrzna: 35
• Gwint: M20x1.5
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Długość gwintu: 40
• Typ: Gwint wewnętrzny
• Szerokość: 53
