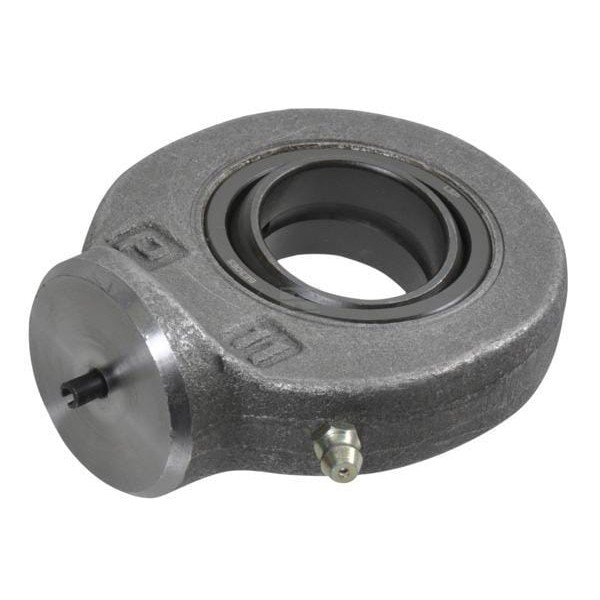

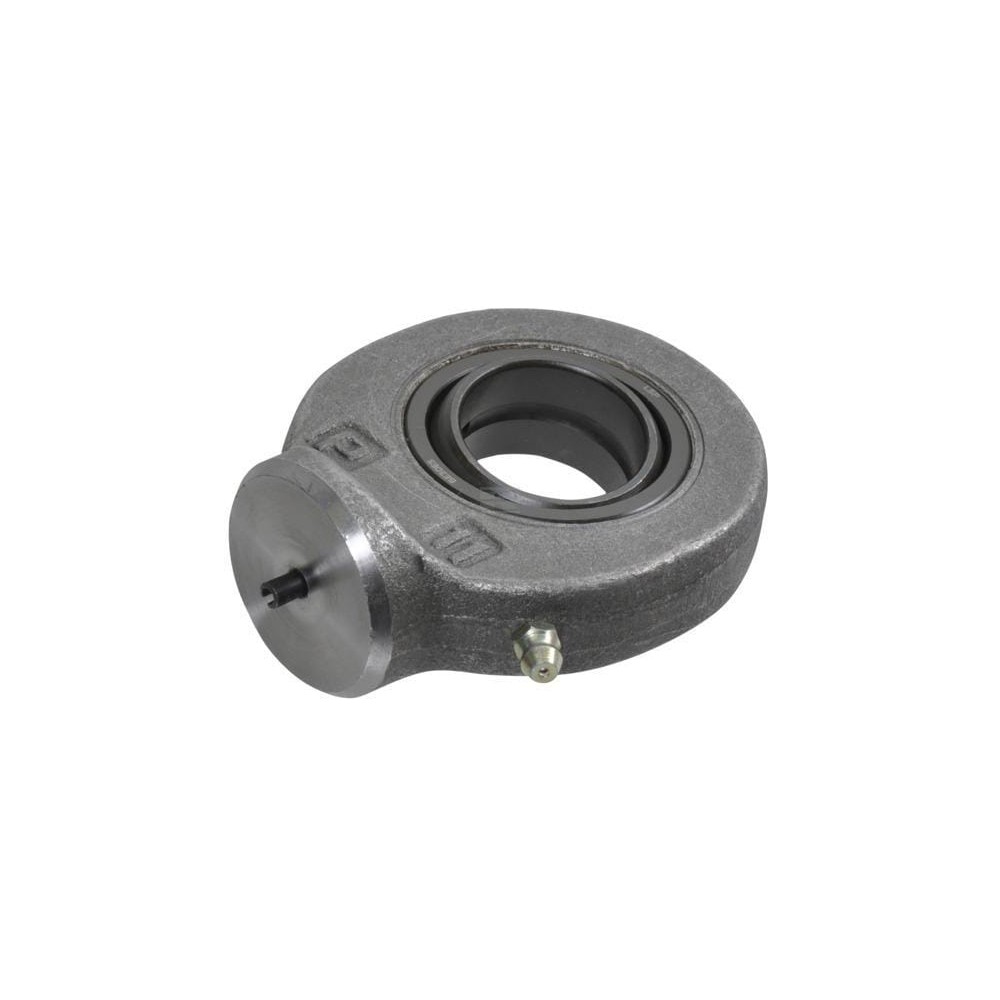

Ucho siłownika do przyspawania ø 30

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Dwustronne uszczelnienie wargowe
• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 30
• Długość otworu: 22
• Średnica zew. części wewnętrznej: 34,2
• Kąt krawędzi: 6
• Długość całkowita: 87,5
• Średnica sworznia środkowego: 4
• Odległość od wału do środka: 37
• Średnica wałka: 40
• Odległość od środka otworu do dołu: 51
• Średnica zew. głowicy: 47
• Szerokość głowicy (długość otworu): 19
• Wysokość całkowita: 87,5
• Materiał: Stal ST52, Stal kuta
• Norma DIN: 648
• Materiał: Stal ST52-3, kuta
• Standard: DIN 648
