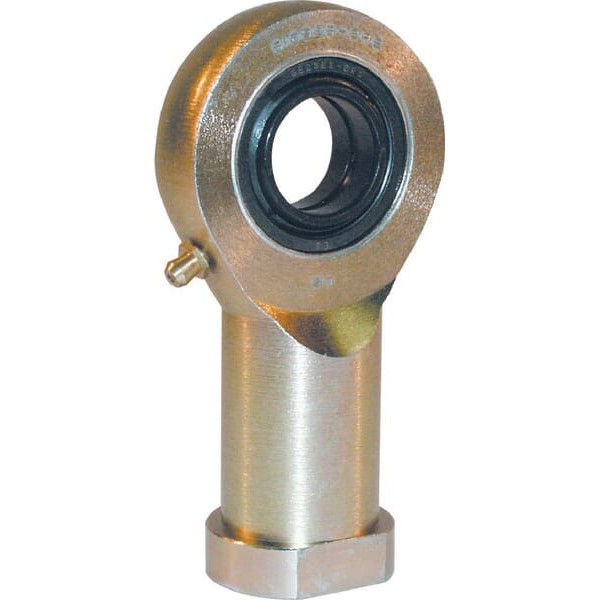

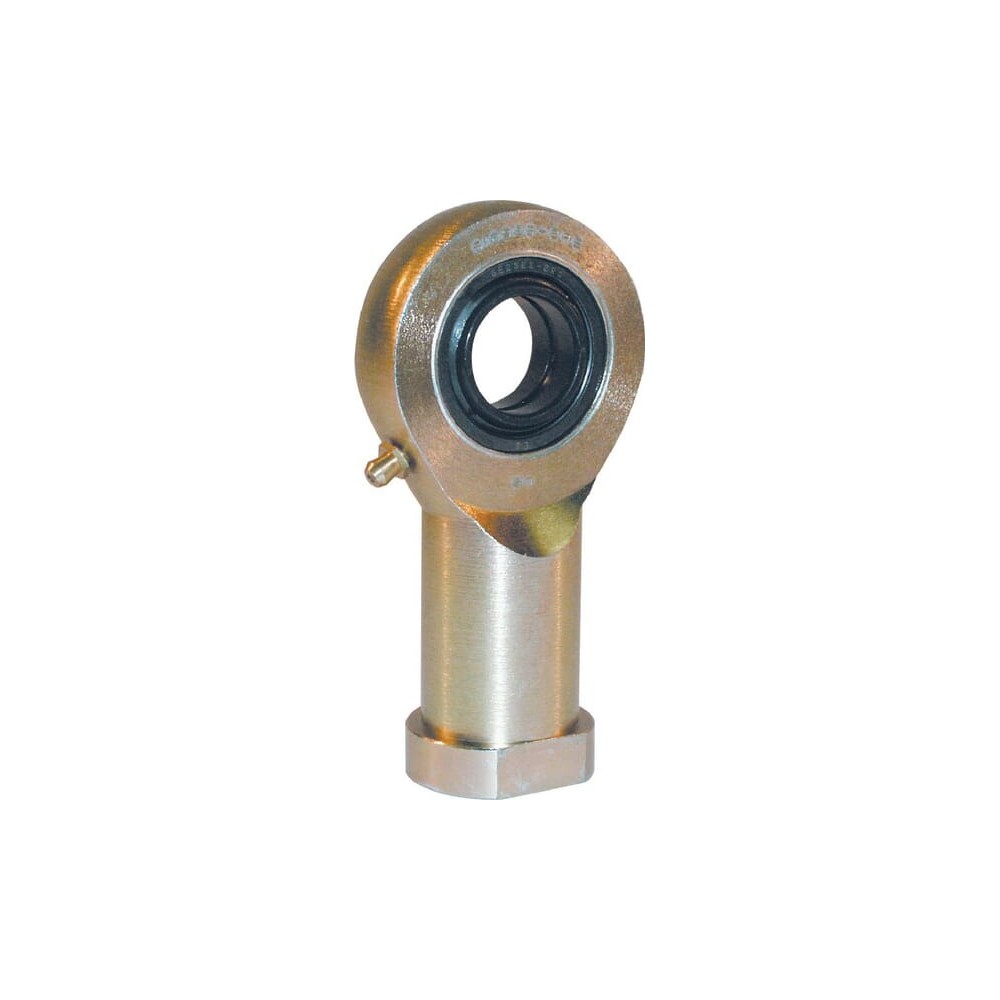

Ucho siłownika z prawym gwintem wewnętrznym ø 30

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Dwustronne uszczelnienie wargowe
• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal

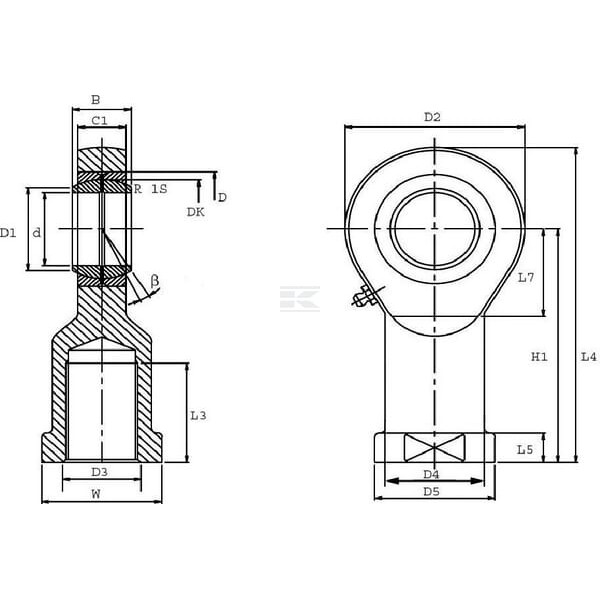

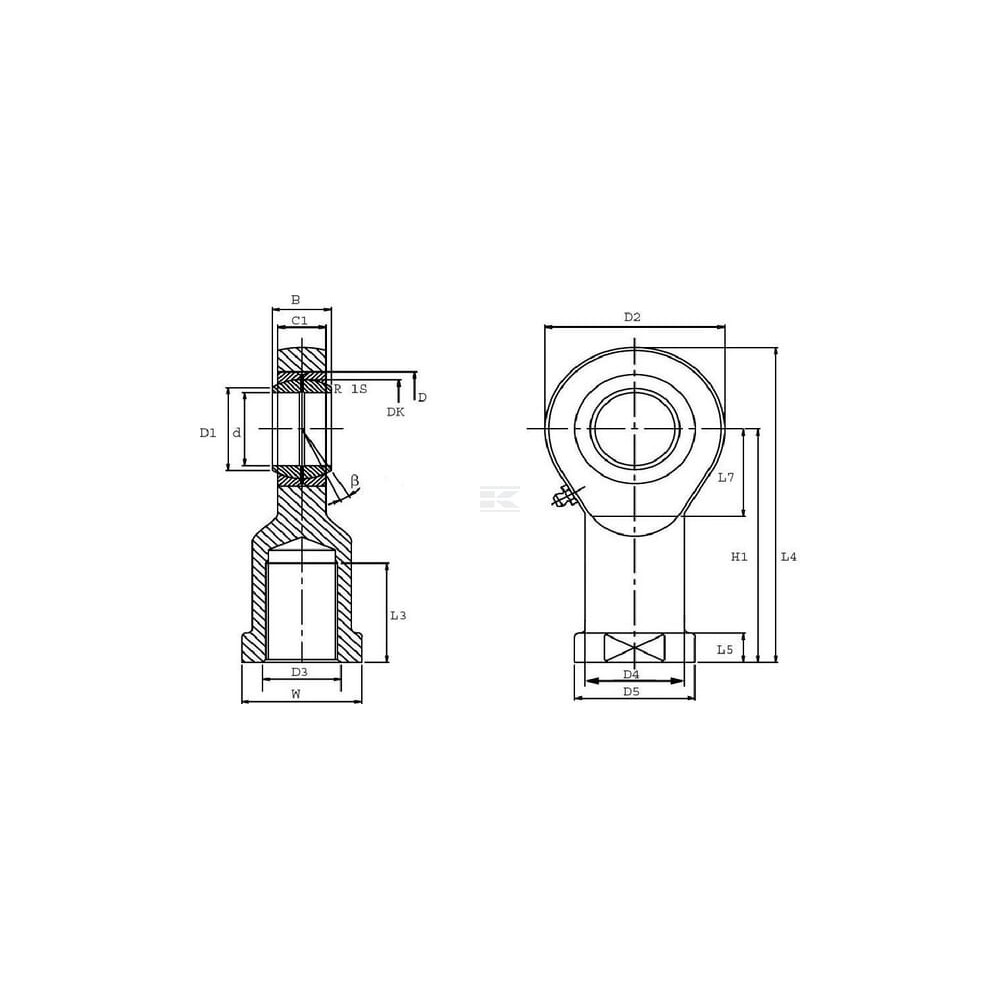

Dane techniczne

• Kierunek gwintu: Prawy
• b: 6
• B: 22
• C1: 19
• D1: 34.2
• D2: 73
• D3: 30 x 2
• D: 47
• Średnica D4: 40
• Średnica: 5.000
• Odstęp, podstawa środkowego wału: 110
• ß: 6
• Wysokość, obudowa: 19
• Wysokość, pierścień wewnętrzny: 22
• Ø otworu: 30
• Szerokość piasty: 22
• Średnica wew.: 30
• Długość L5: 15
• Długość L7: 37
• Długość: 146.5
• W: 41
• Średnica zewnętrzna, pierścień wewnętrzny: 34.2
• Średnica zewnętrzna: 47
• Gwint: M30x2
• Obróbka powierzchniowa: Ocynkowany
• Gwint: Prawy
• Długość gwintu: 56
• Typ: Gwint wewnętrzny
• Szerokość: 73
