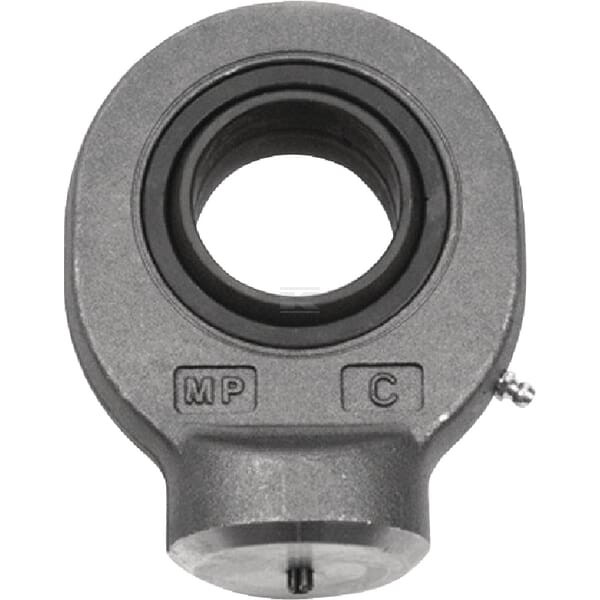

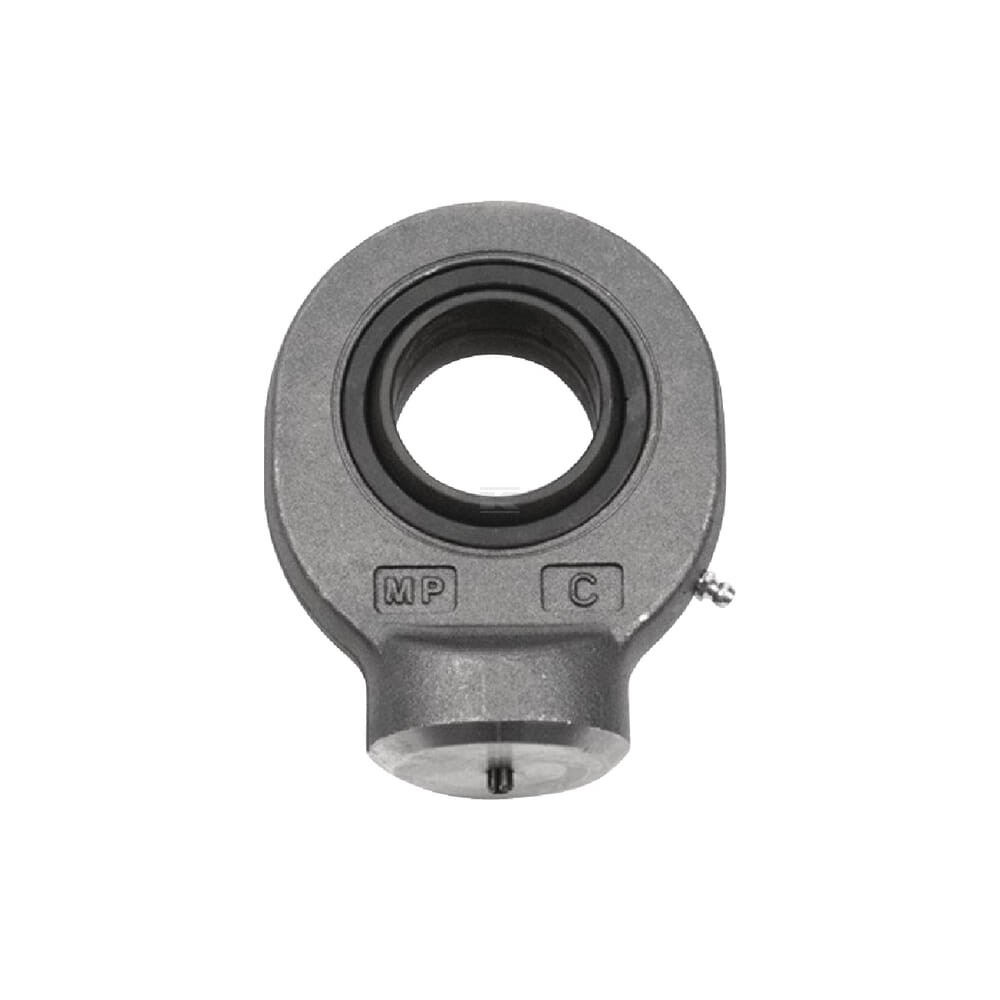

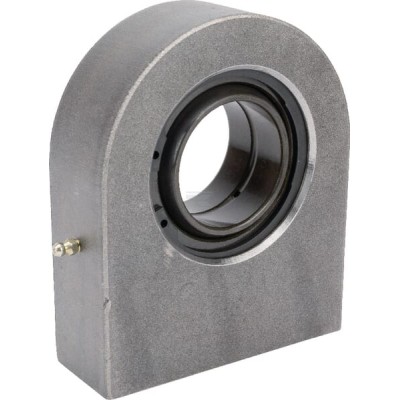

Ucho siłownika do przyspawania ø 70

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 70
• Długość otworu: 49
• Średnica zew. łożyska: 105
• Średnica zew. części wewnętrznej: 77,8
• Kąt krawędzi: 6
• Średnica sworznia środkowego: 6
• Odległość od wału do środka: 87
• Średnica wałka: 80
• Odległość od środka otworu do dołu: 115
• Średnica zew. głowicy: 160
• Szerokość głowicy (długość otworu): 42
• Wysokość całkowita: 195
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 315000
• Obciążenie statyczne promieniowe: 510000
• Standard: DIN 648
