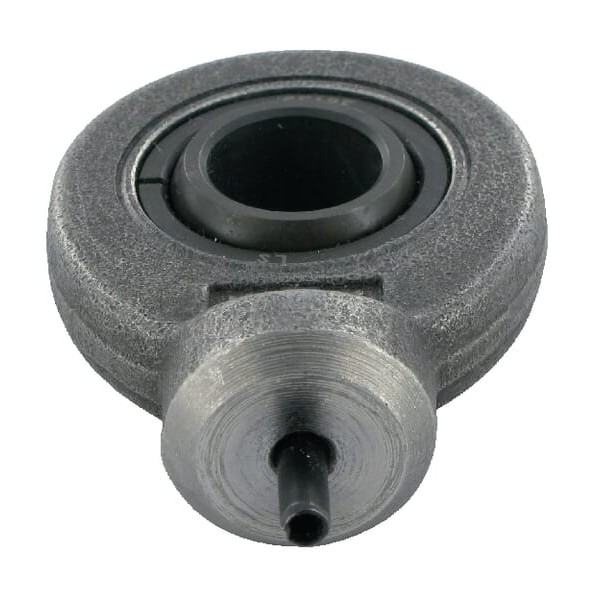

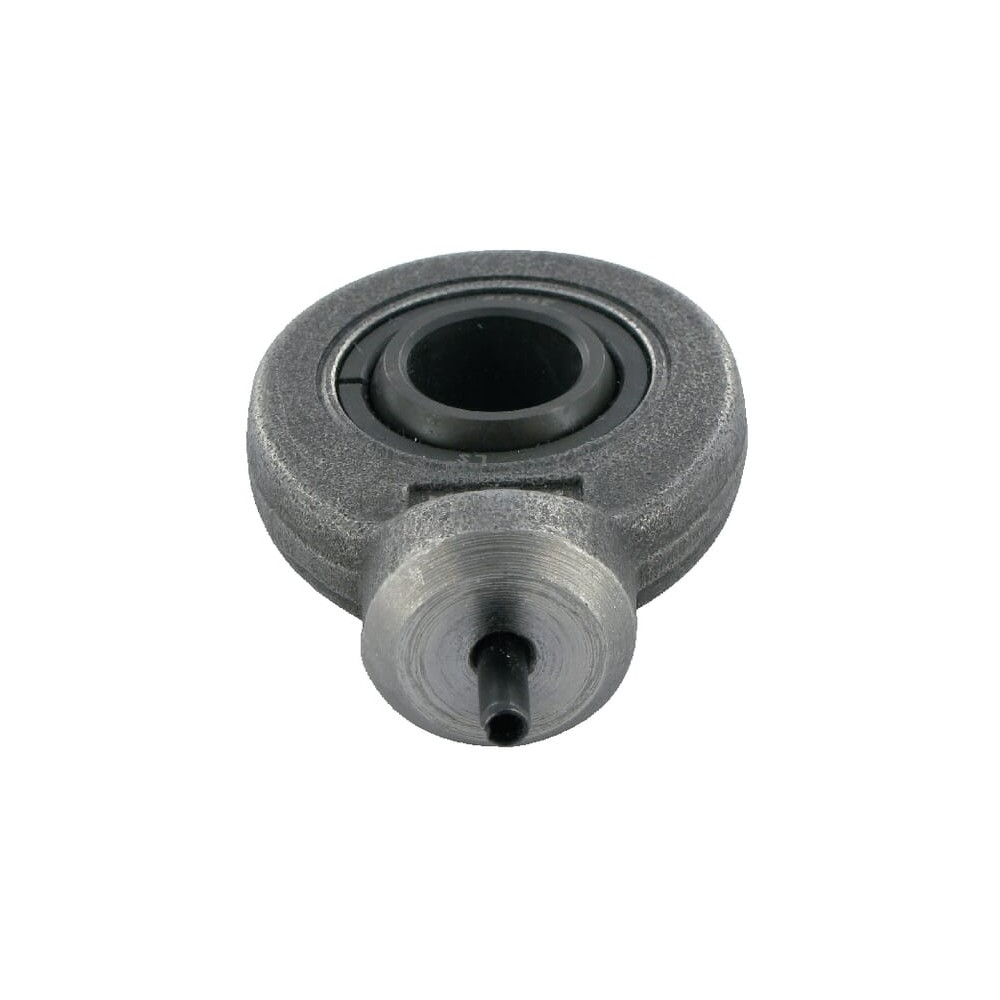

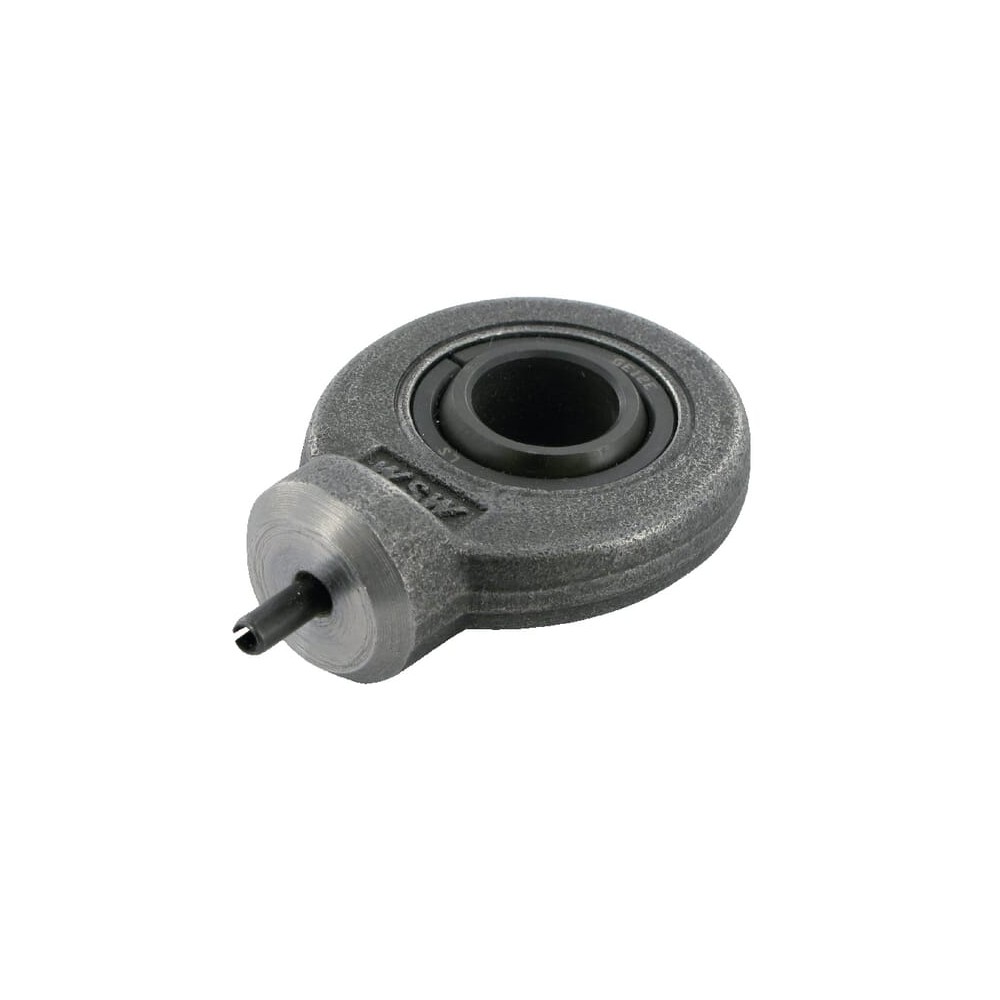

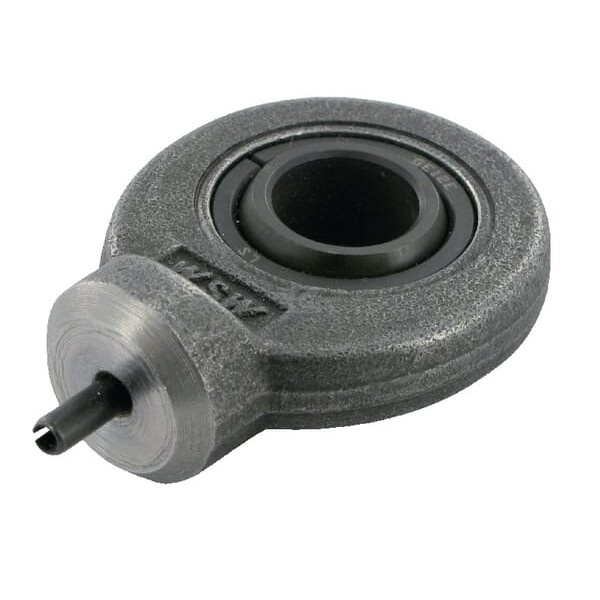

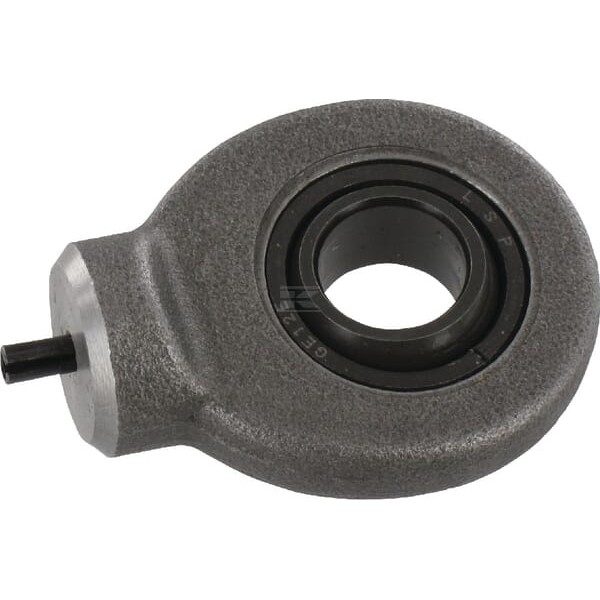

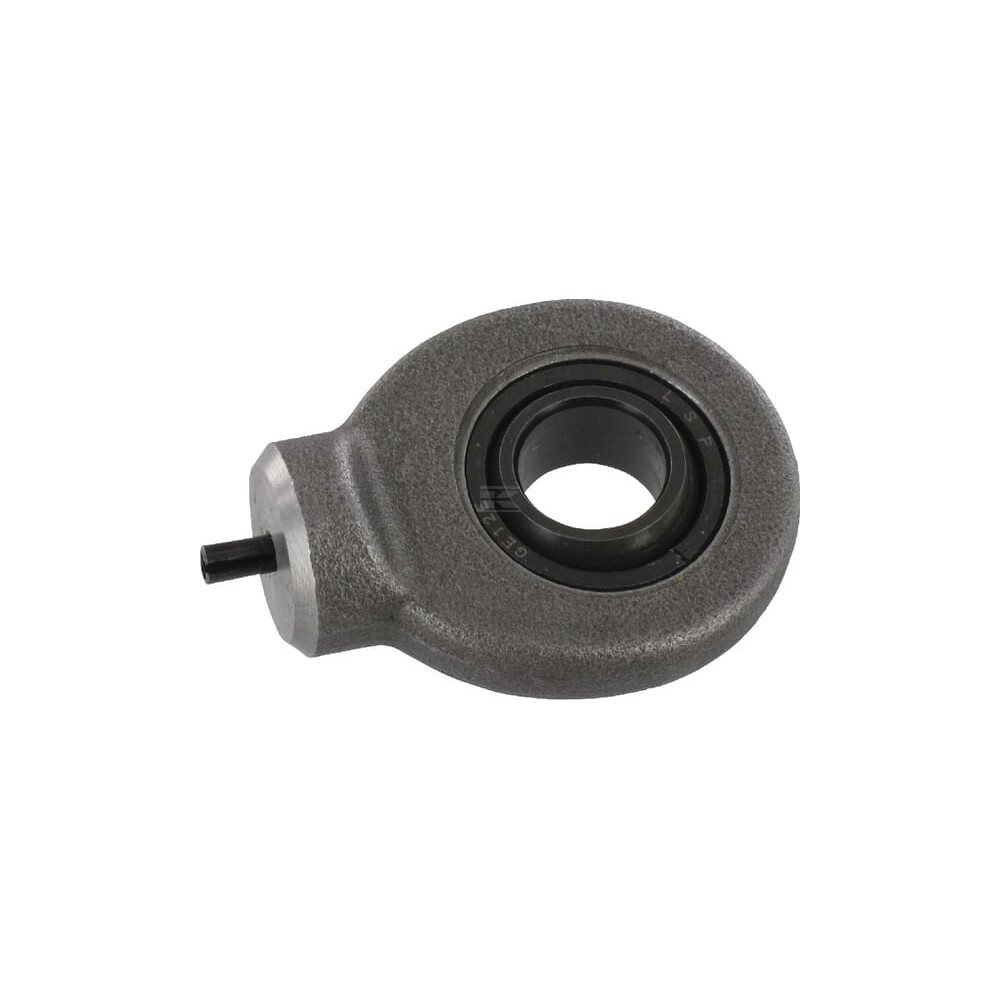

Ucho siłownika do przyspawania ø 12

Zastosowanie

Siłownik hydrauliczny

Właściwości

• Podlega obowiązkowej konserwacji
• Cylindryczna końcówka spawalnicza
• Kołek centrujący z krawędzią spawalniczą 45° na końcu
• Połączenie ślizgowe stal-stal

Dane techniczne

• Średnica otworu: 12
• Długość otworu: 10
• Średnica zew. łożyska: 22
• Średnica zew. części wewnętrznej: 14,9
• Kąt krawędzi: 11
• Średnica sworznia środkowego: 3
• Odległość od wału do środka: 18
• Średnica wałka: 17,5
• Odległość od środka otworu do dołu: 27
• Średnica zew. głowicy: 34
• Szerokość głowicy (długość otworu): 8
• Wysokość całkowita: 44
• Materiał: Stal kuta
• Obciążenie dynamiczne promieniowe: 10800
• Obciążenie statyczne promieniowe: 21600
• Standard: DIN 648
