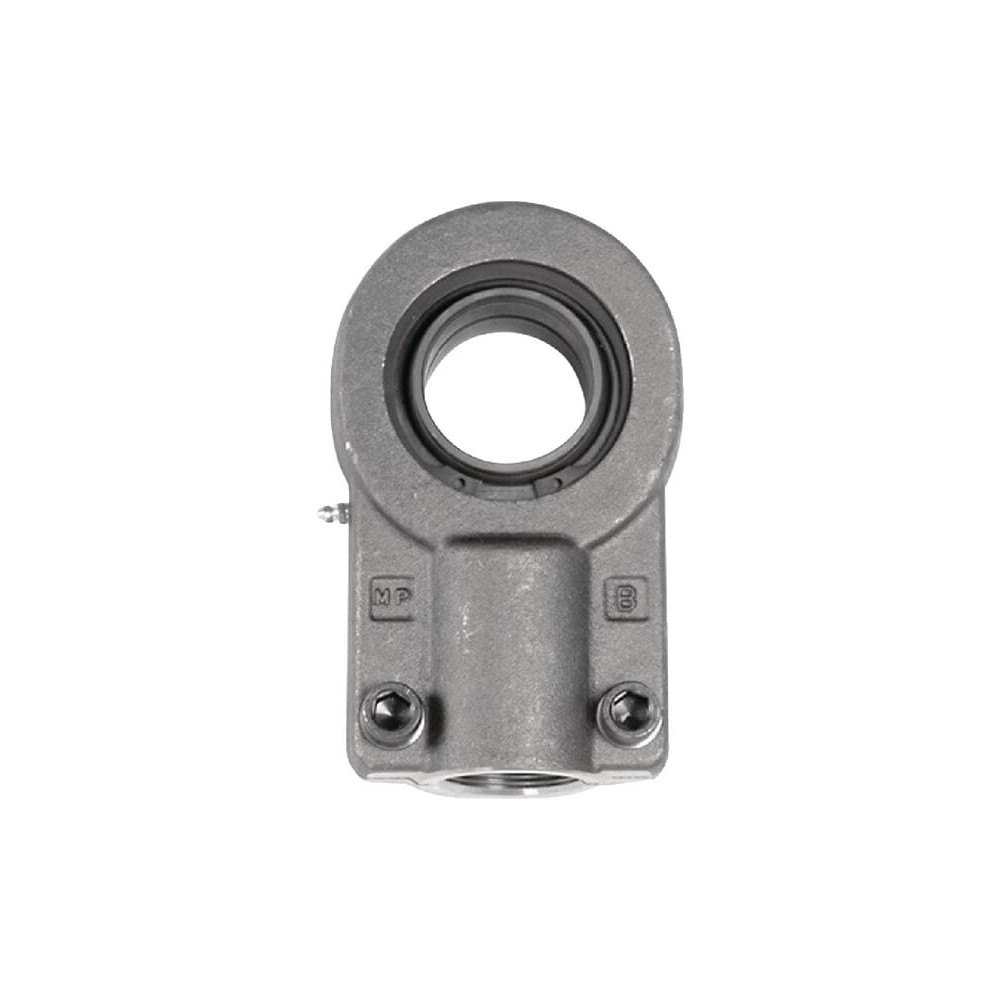

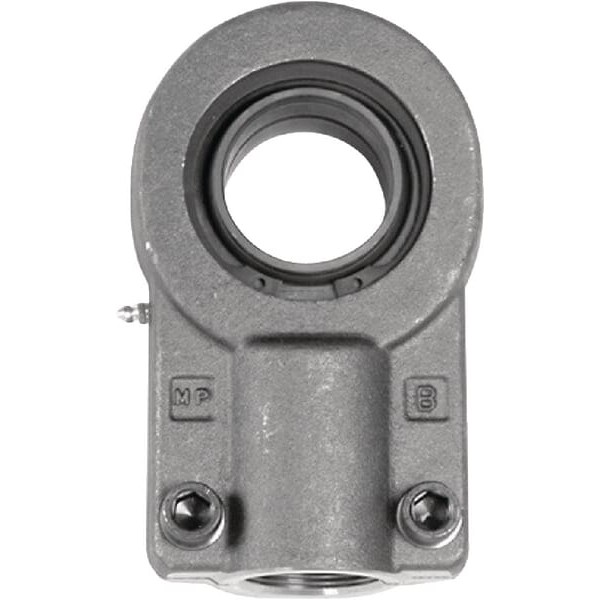

Ucho siłownika z prawym gwintem wewnętrznym ø 20

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania
• Drobny gwint śrubowy do cylindra typowego

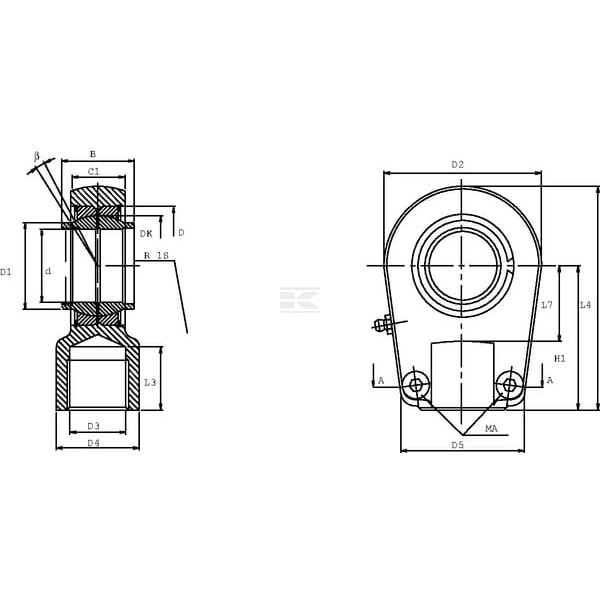

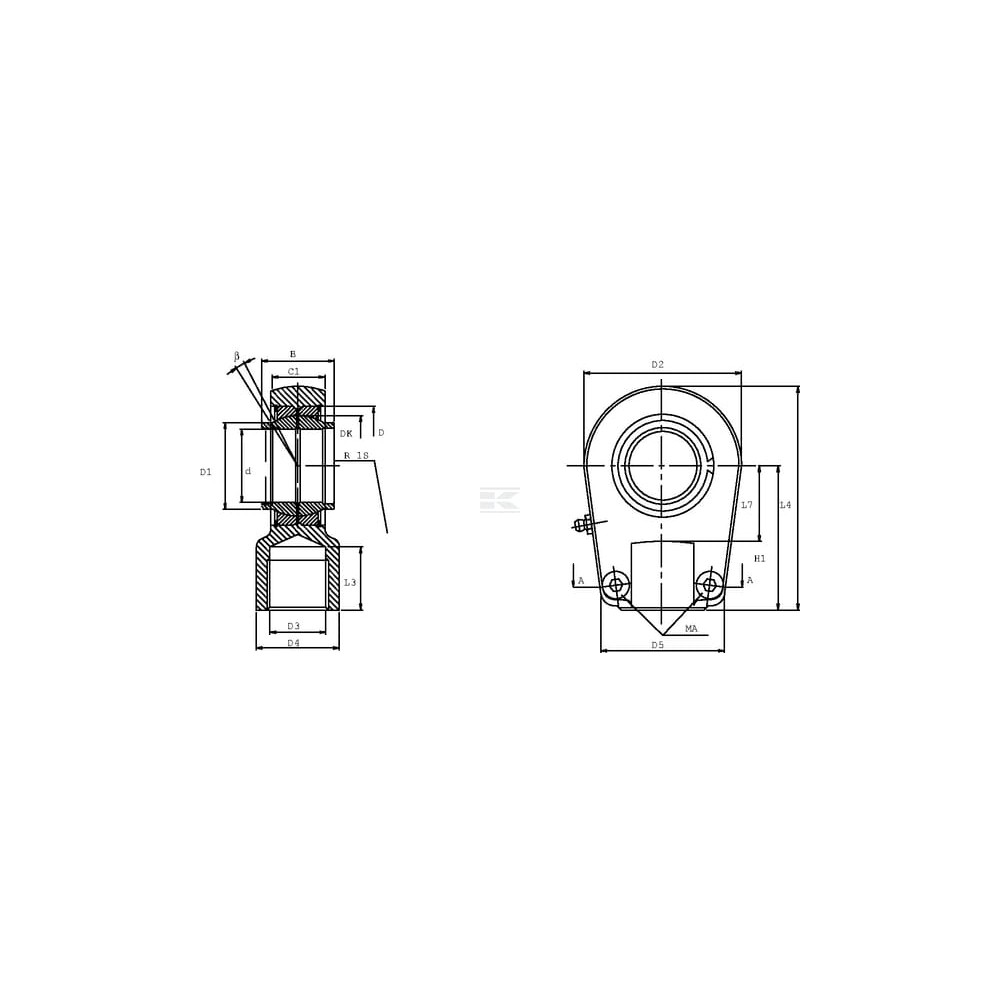

Dane techniczne

• Kierunek gwintu: Prawy
• b: 4
• C1: 17
• D1: 25
• D2: 47
• D: 35
• Średnica: 5.000
• Odstęp, podstawa środkowego wału: 52
• ß: 4
• Wysokość, podstawa: 25
• Wysokość, obudowa: 17
• Wysokość, pierścień wewnętrzny: 20
• Ø otworu: 20
• Średnica wew.: 20
• Długość L7: 22
• Długość: 75.2
• Średnica zewnętrzna, łożysko: 35
• Średnica zewnętrzna, pierścień wewnętrzny: 25
• Gwint: M16x1.5
• Gwint: Prawy
• Długość gwintu: 23
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 47
• Szerokość: 47
