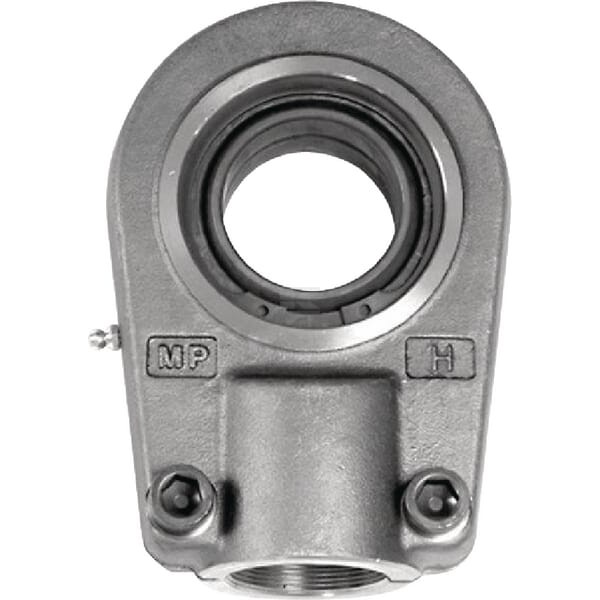

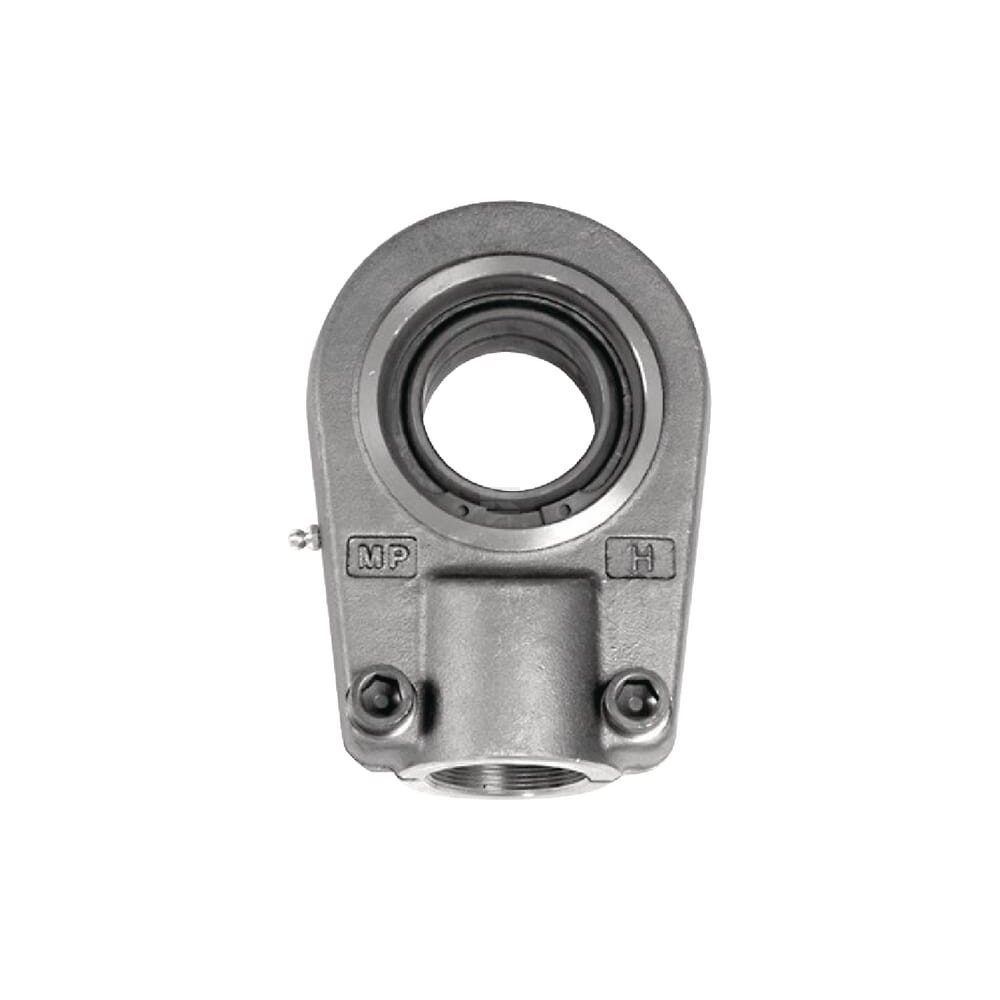

Ucho siłownika z prawym gwintem wewnętrznym ø 70

Specyfikacje

Najkrótsza konstrukcja

Zastosowanie

• Maszyny rolnicze
• Siłowniki
• Złącza przegubowe
• Zawieszenia

Właściwości

• Podlega obowiązkowej konserwacji
• Połączenie ślizgowe stal-stal
• Z 2 śrubami DIN912-10.9 do mocowania\
• Drobny gwint śrubowy do cylindra typowego

Korzyści

Małe zapotrzebowanie na miejsce

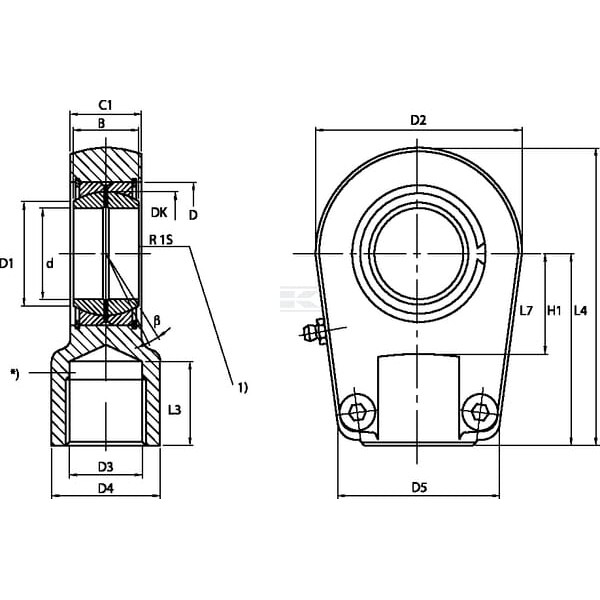

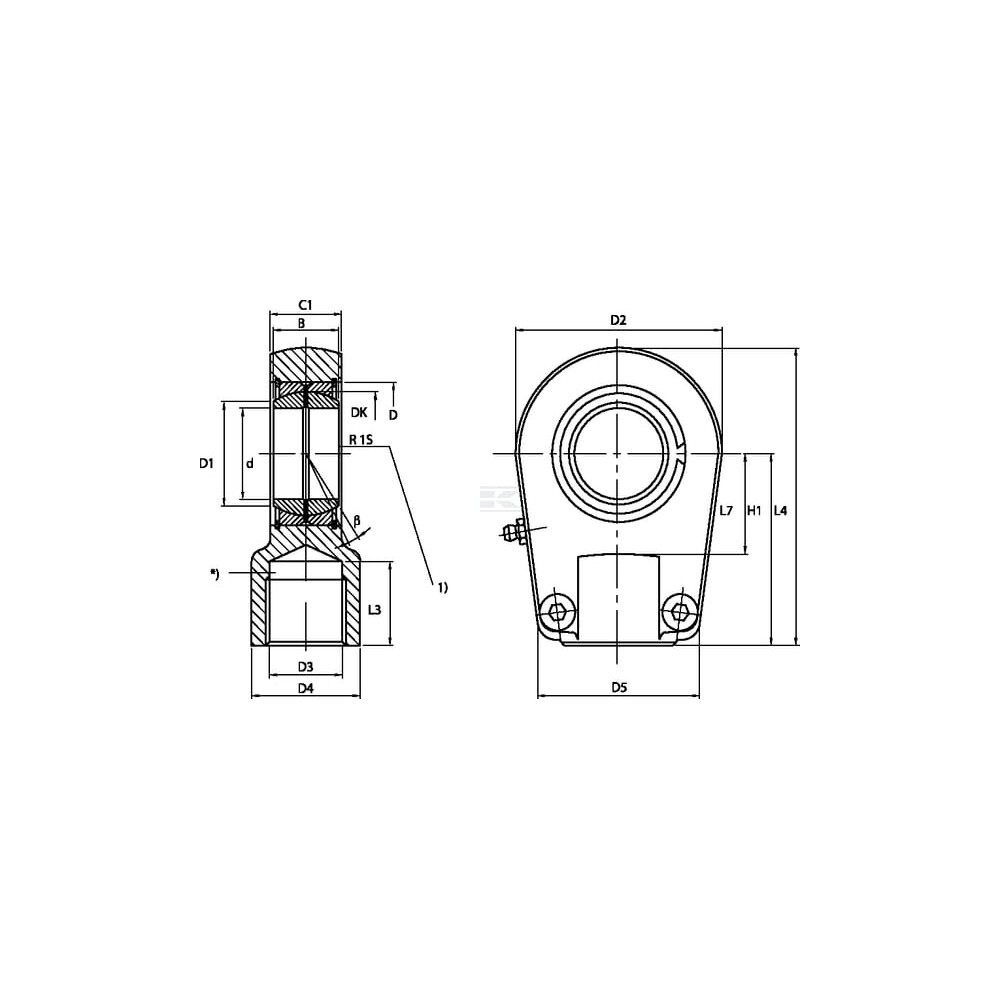

Dane techniczne

• Kierunek gwintu: Prawy
• b: 6
• B: 49
• C1: 55
• D1: 77.8
• D2: 154
• D: 105
• Średnica: 4.000
• Odstęp, podstawa środkowego wału: 150
• ß: 6
• Wysokość, podstawa: 86
• Wysokość, obudowa: 55
• Wysokość, pierścień wewnętrzny: 49
• Ø otworu: 70
• Szerokość piasty: 49
• Średnica wew.: 70
• Długość L7: 75
• Długość: 232
• Średnica zewnętrzna, łożysko: 105
• Średnica zewnętrzna, pierścień wewnętrzny: 77.8
• Gwint: Right
• Gwint: M65x1.5
• Gwint: Prawy
• Długość gwintu: 66
• Typ: Gwint wewnętrzny
• Szerokość, podstawa: 130
• Szerokość: 154
